Stovimosios siūlės stogo dangos plokštės

SENBO statybinės medžiagostiekia stovinčias stogo plokštes kaip dalį savo metalinių stogų sistemų gaminių asortimento. Šios plokštės iš metalinių ritinių formuojamos į aukšto briaunos profilį ir sujungiamos tarpusavyje sujungiant vertikalius gretimų plokščių kraštus. Jie plačiai naudojami didelio tarpatramio visuomeniniuose pastatuose ir pramoniniuose objektuose, kur reikalinga ilgalaikė hidroizoliacija ir atsparumas vėjui.

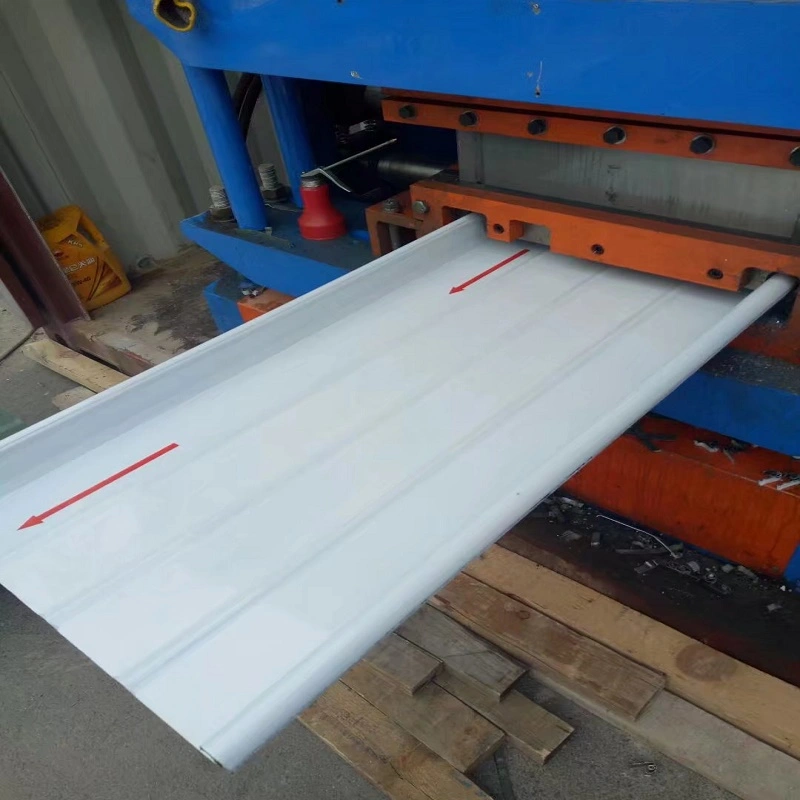

Pastovioji stogo dangos plokštė yra profiliuotas metalinis komponentas, sukurtas ritininiu būdu formuojant metalines ritines į aukšto briaunos skerspjūvį. Jis sudaro integruotą stogo agregatą, sujungdamas ir užfiksuodamas gretimų plokščių vertikalius kraštus.

Skirtingai nuo standartinių profiliuotų plieno lakštų, kurie tvirtinami tiesiai prie sraigtų, stovinčių siūlių sistema sujungia plokštes su gaubtais naudojant specialiai sukurtas aliuminio lydinio spaustukus. Šie spaustukai tvirtinami prie apkabų. Plokštės užfiksuojamos ant spaustukų, o siuvimo mašina sujungia vertikalius gretimų plokščių kraštus, naudodama vieną užraktą arba 360° dvigubą užraktą. This creates a sliding connection between the panels and clips, as well as a tight interlocking seal between the panels themselves.

Pagrindinės medžiagos parinktys ir bendrieji profiliai

Pagrindinės medžiagos pasirinkimas priklauso nuo eksploatavimo aplinkos ir ilgaamžiškumo reikalavimų:

Aliuminio, magnio ir mangano lydinio lakštai (AA3004/3003 klasės):Paprastai 0,7–1,2 mm storio, mažiausiai 190 MPa takumo riba, 240–285 MPa tempimo stipris ir 2,73 g/cm³ tankis. Tai yra maždaug trečdalis plieno tankio. Dizaino tarnavimo laikas yra daugiau nei 50 metų.

Alucinko (aliuminiu-cinku dengto) plieno lakštai:Pasiūlyti 3–5 kartus didesnį atsparumą korozijai nei standartinis cinkuotas plienas.

Nerūdijančio plieno lakštai:Tinka dideliems pakrantės viešiesiems pastatams, kuriems reikalingas didelis atsparumas vėjui.

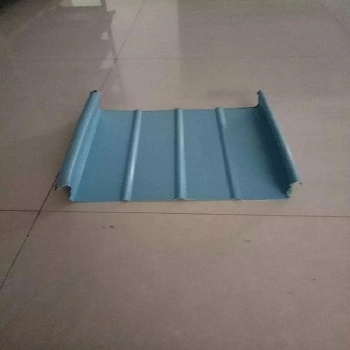

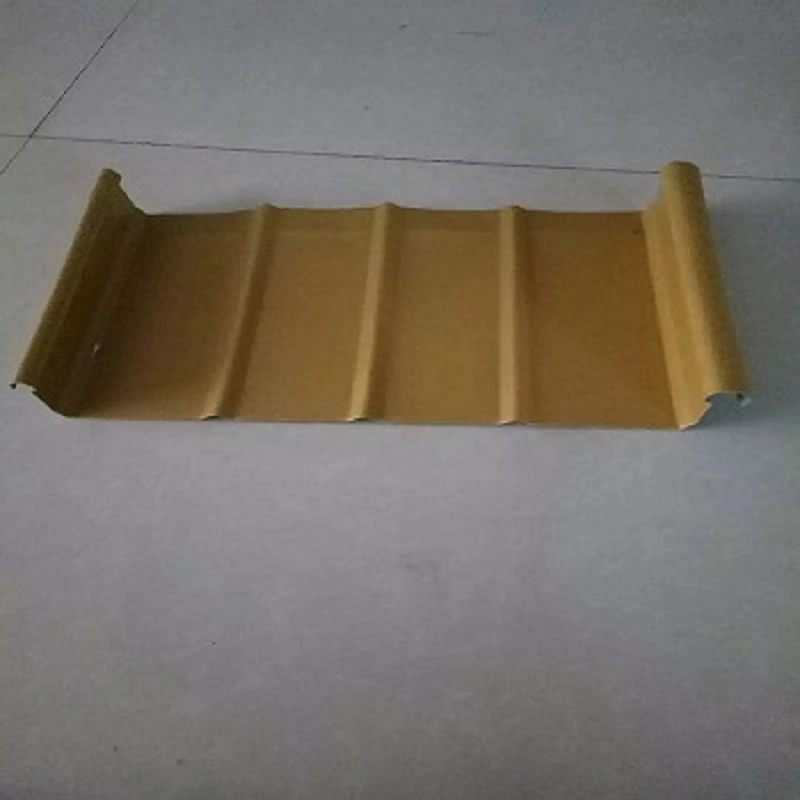

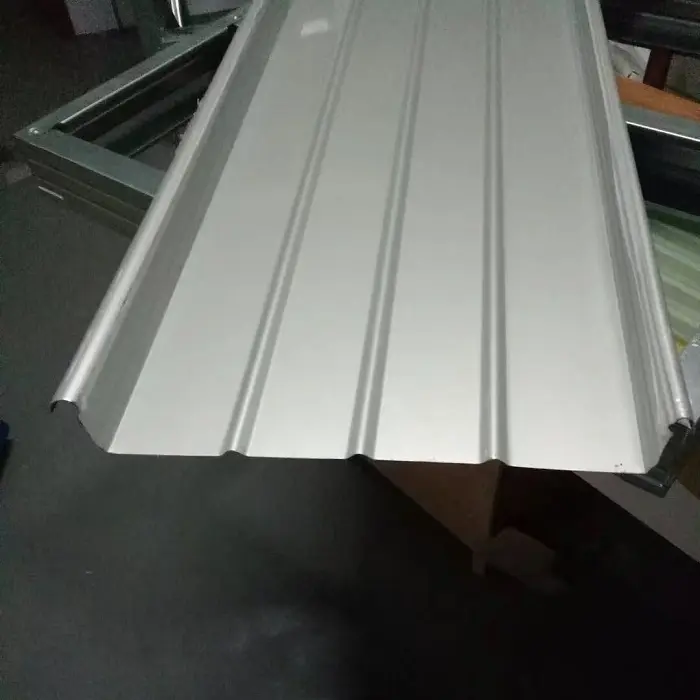

Įprasti skydų profiliai yra YX65-300, YX65-330, YX65-400 ir YX65-430. YX65-300 profilio briaunos aukštis yra 65 mm, o efektyvus uždengimo plotis - 300 mm. Idealiu atveju plokštės turi būti ištisinės išilgai nuolydžio be jungčių ar varžtų. Profiliuotų plokščių ilgis paprastai neturi viršyti 25 m, turi būti įrengti deformacijos kontrolės taškai.

Sistemos sudėtis ir tipinės projektų programos

Visiškai stovinčioje stogo dangos sistemoje paprastai naudojama daugiasluoksnė kompozicinė konstrukcija. Pavyzdžiui, parodų salės „Langas į Pietų Taihu ateitį“ projekte naudojamas stogo blokas, sudarytas iš pagrindo lakšto (profiliuoto plieno), akmens vatos izoliacinės plokštės ir stovinčios siūlės stogo plokštės. Tai apima konstrukcijos atramos, šilumos izoliacijos ir hidroizoliacijos funkcijas. Panašiai Yaoxue ledo ir sniego pasaulio slidinėjimo kurorto projekte naudojama aliuminio-magnio-mangano stogo stogo sistema kartu su integruota šilumos izoliacijos sistema.

Spektaklis realiomis sąlygomis

1. Atsparumas vėjo pakėlimui: patikrintas viso masto bandymais

Atsparumas vėjui yra kritinis efektyvumo rodiklis stovinčioms stogo dangoms pakrantės regionuose ir didelio masto viešųjų pastatų projektuose. Vykdant Nanchang Changbei oro uosto 2 terminalo metalinio stogo restauravimo ir sutvirtinimo projektą, HXY-400 stovinčios siūlės metalinės stogo dangos plokštės buvo sistemingai išbandytos atliekant viso masto vėjo pakėlimo bandymus.

Rezultatai parodė, kad sutvirtinimo spaustukų naudojimas padidino vėjo keliamąją apkrovą 4,18 karto, palyginti su plokštėmis be spaustukų. Tokie veiksniai kaip atstumas tarp galiukų, jungiamųjų jungčių šlyties galia ir pačių garbanų lenkimo stiprumas tiesiogiai paveikė vėjo keliamąją galią. Metalinių stogų su skirtingais atstumais tarp garbanų tyrimai atskleidė tiesioginį ryšį tarp stovinčios siūlių sistemos galutinės gedimo apkrovos ir tarpų tarp garbanų. Eksperimentiniai rezultatai atitiko tendencijas, pastebėtas atliekant skaitinius modeliavimus, o tai yra galutinio vėjo apkrovos projektavimo ir konstrukcijos pagrindas.

2. Nelaidumas vandeniui ir sandarumas: dviguba apsauga per 360° siūles ir iš anksto įpuršktą sandariklį

Pastovios siūlės stogo dangos sistema atitinka sandarumo, vandens nepralaidumo ir atsparumo vėjui reikalavimus, nes metalinėse plokštėse naudojamas viso ilgio iš anksto įpurškiamas sandariklis ir 360° siūlės užraktas. Plokštės sudaro ištisinį vienetą išilgai šlaito be jungčių ar atvirų varžtų jungčių, o tai sumažina nuotėkio riziką, susijusią su tradicine stogo danga su atviromis tvirtinimo detalėmis, pvz., koroziją tvirtinimo elementų skylėse ir sandariklio degradaciją.

Apdorojimas reikalingas visose sankryžose, kur stogo dangos plokštės susilieja su fasado sienomis arba per stogą išsikišančias konstrukcijas. Sandarinimo medžiagos dedamos ant juosmens jungčių. Saugus klijavimas silikoniniu sandarikliu reikalingas persidengimo vietoje tarp pagrindo ir plokštės, o tarp viršutinės tvoros ir plokštės, taip pat tarp krašto apdailos ir plokštės naudojamos putplasčio sandarinimo juostos.

3. Šiluminio plėtimosi ir susitraukimo valdymas: slankiojančios atramos ir valdoma deformacija

Metalo medžiagų terminis plėtimasis ir susitraukimas esant dideliems temperatūros svyravimams yra būdingas fizikinis reiškinys. Slankioji jungtis tarp stovinčių siūlių stogo plokščių ir jų fiksuotų atramų leidžia plokštėms laisvai plėstis ir trauktis išilgai šlaito, reaguojant į temperatūros svyravimus, taip prisitaikant prie šiluminio įtempimo.

Nors idealiu atveju profiliuotų plokščių ilgis neturėtų viršyti 25 metrų, reikia nustatyti atitinkamus deformacijos kontrolės taškus, kad būtų galima nustatyti plėtimosi ir susitraukimo kryptį. Taip išvengiama skydelio sulinkimo arba atsijungimo nuo atraminių jungčių. Ši charakteristika taip pat leidžia naudoti iki 35 metrų ar daugiau pavienių plokščių ilgio, sumažinant skersinių persidengimų skaičių.

4. Taikymas didelio tarpatramio lenktoje stogo dangoje: patvirtinimas per Siameno konferencijų ir parodų centro projektą

Siameno konferencijų ir parodų centro III fazės projekto didelio tarpatramio (99 m ir 72 m) lenktoms metalinėms stogo dangoms buvo panaudota FLEX-LOK 400 stovinčių siūlių stogo plokščių sistema. Sistemą sudaro didelio stiprumo galvanizuotos garbanos, stovinčios siūlės stogo plokštės ir konstrukcinis grindų paklotas. Įrodyta, kad jis pasižymi atsparumu vėjo pakilimui ir korozijai, taip pat pasižymi hidroizoliacija ir šilumos izoliacija.

Statybos metu stogo plokštės buvo formuojamos vietoje, o komponentai sumontuoti nukreipta nuo vyraujančio vėjo. Įrengiant detalias jungtis buvo taikomi griežti pozicionavimo reikalavimai. Panašiai stovinčios siūlės aliuminio-magnio-mangano stogo dangos sistema buvo sėkmingai pritaikyta sudėtingai lenktai plieninei konstrukcijai parodų salės projekte „Langas į ateitį“ Pietų Taihu mieste.

5. Konstravimo ir montavimo standartai: Nacionalinių standartų atlasų ir specifikacijų palaikymas

Statoma siūlių stogo plokščių konstrukcija ir montavimas remiasi standartų sistema. Pagal techninę specifikaciją JGJ 255-2012 (Techninė dienos šviesų stogų ir metalinių stogų specifikacija) yra aiškiai apibrėžti leistini įrengimo kokybės nuokrypiai: 5–7 mm nuokrypis ištisinių išilginių komponentų montavime (su 35 metrų slenksčiu) ir +20/+0 mm stogo nuolydis (su 30 a. slenkstis).

Nacionaliniame standarte atlase 24CJ113-1 (Metalinių plokščių architektūros detalės (I dalis): 360° besiūlių stovinčių metalinių stogo dangų sistema) pateikiami išsamūs visų sujungimo taškų, nuo plokščių jungčių iki latakų, dienos apšvietimo juostų, ventiliatorių ir žaibolaidžių, konstrukcijos brėžiniai.

Išsamios specifikacijos iš pirmo žvilgsnio

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais nacionaliniais standartais. Galima pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Pagrindinės produkto stipriosios pusės

1. Konstrukcinė hidroizoliacija be tvirtinimo elementų skylių.Jokie varžtai neprasiskverbia pro plokštės paviršių. 360° besiūta blokuojanti jungtis kartu su ištisiniu iš anksto įpuršktu sandarikliu sumažina nuotėkio riziką, susijusią su tvirtinimo elementų angomis.

2. Patikrinamas ir reguliuojamas vėjo pasipriešinimas.Viso masto vėjo pakėlimo bandymai patvirtina, kad sutvirtinimo spaustukai gali padidinti laikomąją galią 4,18 karto. Tokie veiksniai kaip atstumas tarp garbanų ir jungties apkrova tiesiogiai įtakoja stogo atsparumą vėjui.

3. Adaptyvusis terminis plėtimasis ir susitraukimas.Stumdomi spaustukai leidžia plokštėms laisvai išsiplėsti ir susitraukti išilgai šlaito. Deformaciją nukreipiantys valdymo taškai užtikrina judėjimą numatyta kryptimi, neleidžiant plokštėms sulinkti ar atsiskirti.

4. Įvairūs medžiagų pasirinkimai.Aliuminio-magnio-mangano lydinys (tarnavimo laikas viršija 50 metų), Al-Zn dengtas plienas ir nerūdijantis plienas yra prieinami, kad atitiktų įvairią korozinę aplinką ir projekto reikalavimus.

5. Išsamus standartų palaikymas.Projektavimą, konstrukcijos detalizavimą ir montavimo priėmimą palaiko GB 50345, JGJ 255-2012 ir nacionalinis standartas atlasas 24CJ113-1.

Pasirinkimo ir montavimo pastabos

Vėjui atspariam dizainui:Tarpas tarp galiukų ir spaustuko tipas labai veikia vėjo keliamąją galią. Pasirinktai konfigūracijai patikrinti turėtų būti naudojami viso masto bandymai arba inžineriniai skaičiavimai. Stipraus vėjo regionuose gali prireikti sutvirtinimo spaustukų.

Ilgos plokštės programoms:Jei plokštės ilgis viršija 25 m, įtraukite deformacijos kontrolės taškus, kad būtų galima valdyti šiluminį judėjimą. Patvirtinkite, kad slankiojančio segtuko detalė leidžia numatytą judėjimo diapazoną be surišimo.

Korozinei aplinkai:Pasirinkite pagrindinę medžiagą pagal poveikio sąlygas. Al-Mg-Mn lydinys ir nerūdijantis plienas tinka pakrantės ar pramoninei atmosferai. Patikrinkite dangos suderinamumą su vietiniais aplinkos veiksniais.

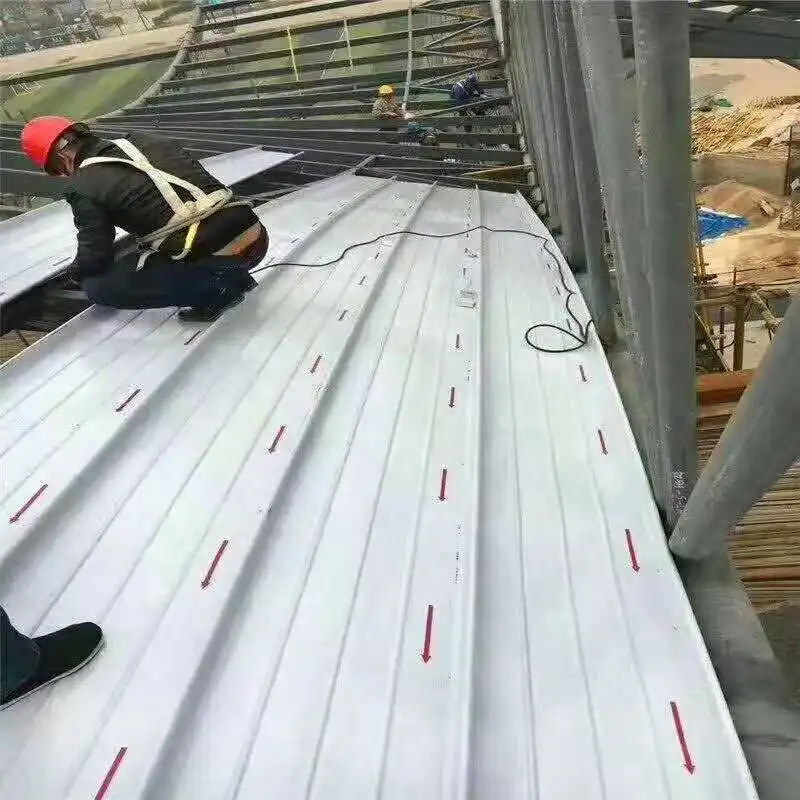

Diegimo metu:Plokštės paprastai formuojamos rulonu vietoje arba gamykloje. Įsitikinkite, kad siuvimo procesas atliekamas su kalibruota įranga. Jei įmanoma, plokštes montuokite nukreipta nuo vyraujančio vėjo. Prieš sujungdami patikrinkite, ar visos dangos ir sandarikliai yra tinkamai uždėti.

Kur naudojamos šios plokštės

1.Metalinės stogo dangos sistemos dideliems transporto mazgams, tokiems kaip oro uostų terminalai ir greitųjų traukinių stotys.

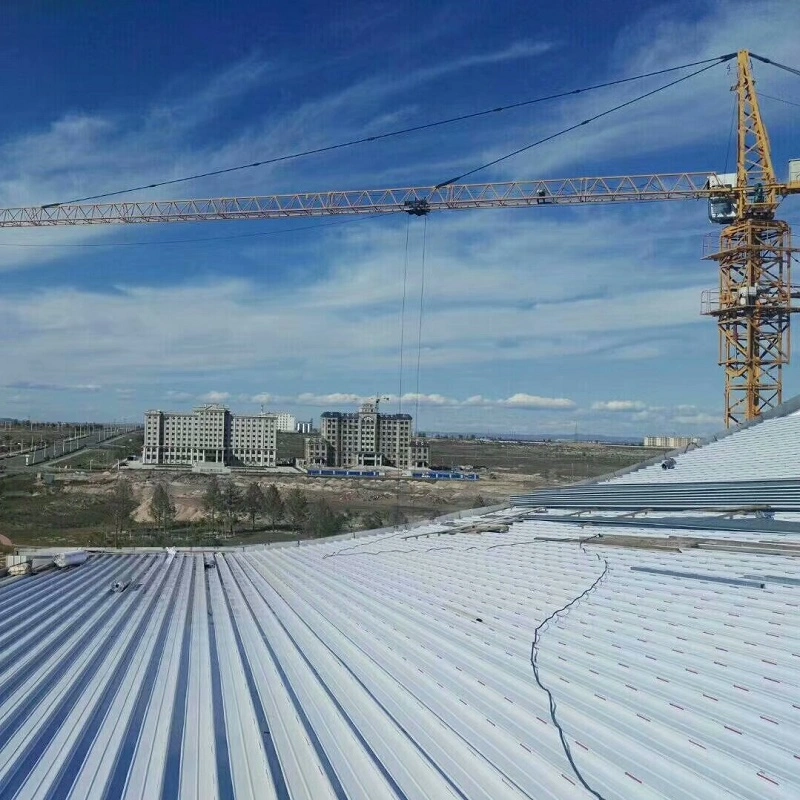

2.Metalinė stogo danga dideliems viešiesiems pastatams, įskaitant stadionus, parodų centrus ir teatrus.

3.Stogų dangos, skirtos didelio tarpatramio lenktoms arba sudėtingos formos plieninėms konstrukcijoms, turinčios lenkimo ir lenkimo galimybes.

4.Pastatai pakrantės, taifūnų linkusiose vietose, kurioms reikalingas didelis atsparumas vėjui, kur reikia, naudojant spaustukus.

Dažni pirkėjų klausimai

1. Kuo skiriasi stovinčios siūlės plokštės nuo įprastų varžtais tvirtinamų profiliuotų lakštų?

Įprasti profiliuoti lakštai tvirtinami per plokštės paviršių varžtais, sukuriant įsiskverbimo taškus, kurie laikui bėgant gali tapti nuotėkio takais. Stovimosiose siūlių plokštėse naudojami paslėpti spaustukai ir mechaniškai susiūtos jungtys, todėl nėra atvirų tvirtinimo detalių. Tai sumažina vandens patekimo riziką ir leidžia šilumą judėti per slankią jungtį.

2. Kokią pagrindinę medžiagą turėčiau pasirinkti pakrantės projektui?

Pakrantės arba didelės korozijos aplinkoje paprastai rekomenduojamas aliuminio-magnio-mangano lydinys arba nerūdijantis plienas. Al-Mg-Mn lydinys pasižymi dideliu atsparumu korozijai ir ilgą tarnavimo laiką, o nerūdijantis plienas suteikia didesnį stiprumą vėjui atsparioms konstrukcijoms. Al-Zn dengtas plienas gali būti naudojamas mažiau agresyviomis sąlygomis.

3. Kaip slankiojančios spaustuko detalės prisitaiko prie temperatūros pokyčių?

Plokštės prie konstrukcijos tvirtinamos spaustukais, leidžiančiais judėti išilgai plokštės ilgio. Tai reiškia, kad plokštės gali išsiplėsti ir susitraukti, nesukeldamos apkrovos tvirtinimo detalėms ir nesukeldamos aliejaus konservavimo. Ant ilgų plokščių gali prireikti deformacijos kontrolės taškų, kad būtų galima nukreipti judėjimą ir išvengti sulenkimo.

4. Ar statomos siūlės plokštės gali būti išlenktos architektūriniams stogams?

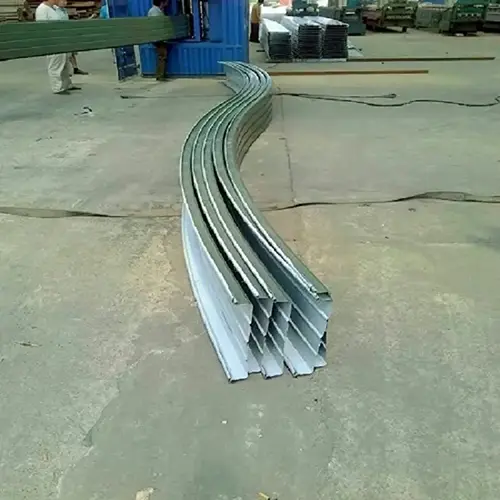

Taip. Plokštės gali būti formuojamos ritininiu būdu ir išlenktos, kad atitiktų išgaubtas arba įgaubtas stogo formas. Tokiuose projektuose kaip Siameno konferencijų ir parodų centras naudojo stovinčias siūlių sistemas didelio tarpatramio lenktiems stogams. Konkreti kreivumo galimybė priklauso nuo profilio ir medžiagos storio.

5. Kokie montavimo standartai ir priėmimo kriterijai taikomi?

JGJ 255-2012 pateikia montavimo leistinus nuokrypius, įskaitant 5–7 mm nuokrypį ištisiniams išilginiams komponentams ir +20/+30 mm nuokrypį stogo nuolydžiui. Nacionaliniame standarte atlase 24CJ113-1 pateikiami išsamūs jungčių brėžiniai. Vandens sandarumas paprastai patikrinamas vizualiai apžiūrint ir, jei reikia, atliekant žarnos ar tvenkinio bandymus.
