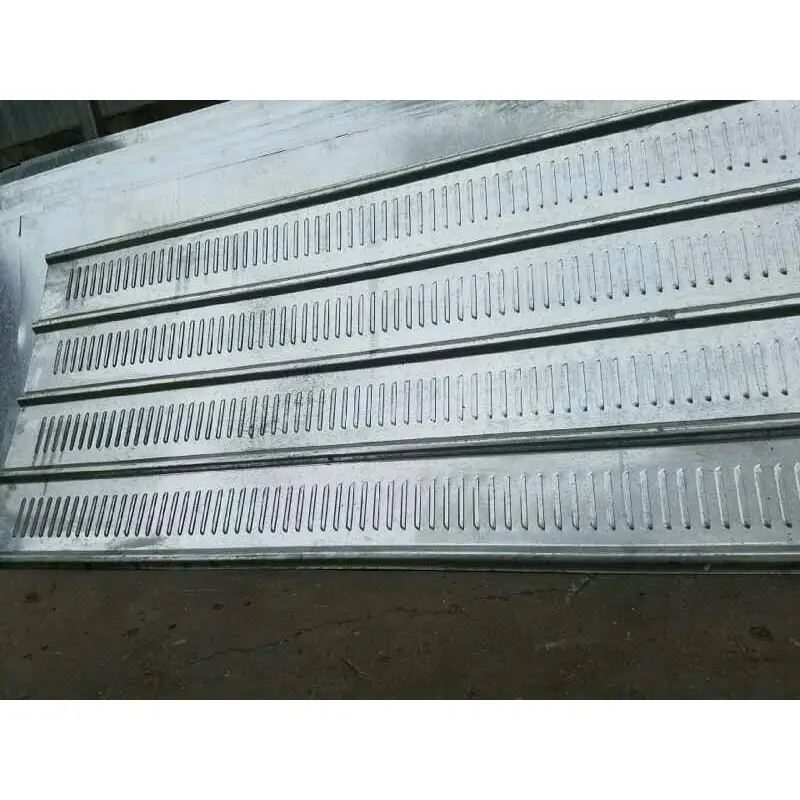

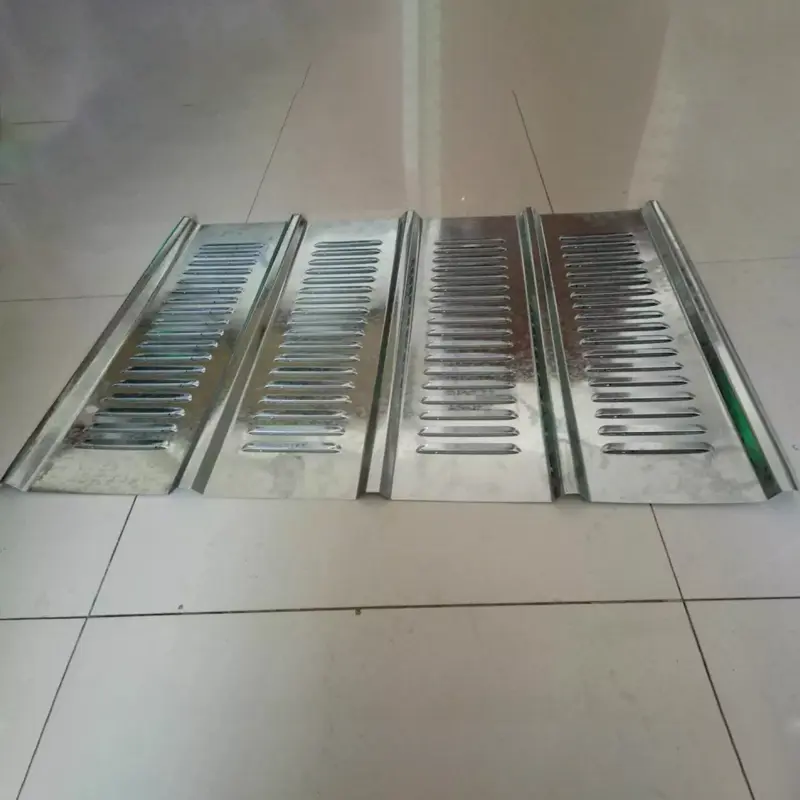

Perforuotas lakštas su žaliuzėmis

Louvered perforated Sheet yra funkcionalios architektūrinės plokštės, sukurtos apdirbant metalo lakštus naudojant didelės spartos tikslią štampavimo įrangą, kad būtų suformuota kampuotų, į žaliuzes panašių angų struktūra. Skirtingai nuo standartinių perforuotų plokščių (kuriose yra tiesios skylės, pvz., apskritimai ar kvadratai), perforuotose žaliuzėse yra kampuotos žaliuzės. Ši konstrukcija leidžia orui tekėti įstrižais kanalais, tuo pačiu blokuojant horizontalią matymo liniją ir taip pasiekiamas „vėdinamo, bet nepermatomo“ efektas.

Pagrindinės medžiagos pasirinkimas

Atsižvelgiant į eksploatavimo aplinką ir veikimo reikalavimus, gali būti pasirinktos šios medžiagos:

Q235 cinkuotas plienas:Labiausiai paplitusi medžiaga statyboje. Paviršiai apdorojami karštuoju cinkavimu ir elektrostatiniu milteliniu dažymu (dangos storis ≥60μm), atlaiko 500 valandų druskos purškimo bandymus be lupimo ir rūdžių. Bandymo standartas: ASTM B117 / ISO 9227. Laboratorijos ataskaitos pateikiamos pagal pageidavimą.

304 nerūdijantis plienas: Used for outdoor environments requiring high corrosion resistance or for decorative projects.

Aliuminio lydinys:Naudojamas projektams su svorio apribojimais arba tiems, kuriems reikalingas suderinamumas su aliuminio-magnio-mangano stogo plokštėmis.

Gamybos procesas ir specifikacijos:Pagaminta naudojant didelės spartos, tikslias, visiškai automatizuotas perforavimo linijas, sistema palaiko įvairias medžiagas, įskaitant perforuotus spalvotai dengtus plieno ritinius, aliuminio ritinius ir nerūdijančio plieno lakštus. Standartinis storis svyruoja nuo 0,5 mm iki 2,0 mm (ploni lakštai: 0,5–1,0 mm; stori lakštai: 1,0–2,0 mm). Įprasti žaliuzių kampai yra 45°–60°, atviro ploto santykis yra 40–60%. Standartiniai lakštų dydžiai yra 1000 × 2000 mm ir 1250 × 2500 mm; pagal užsakymą galimi pasirinktiniai dydžiai.

Paviršiaus apdorojimas:Cinkuoto plieno lakštai gali būti padengti elektrostatiniu milteliniu dažymu. Spalvos derinamos pagal RAL standartus (dažniausios spalvos yra tamsiai pilka, šviesiai pilka, karališka mėlyna ir tamsiai žalia).

Veiklos patikrinimas

1. Akustinės charakteristikos – laboratoriškai išmatuotas triukšmo mažinimas

Perforuotų žaliuzių plokščių akustinės savybės yra pagrįstos konkrečiais eksperimentiniais duomenimis. Nacionalinio Cheng Kung universiteto (Taivanas) Architektūros akustikos laboratorijos atlikti sistemingi mikroperforuotų horizontalių žaliuzių plokščių tyrimai parodė, kad vidutinis triukšmo mažinimas svyruoja nuo mažiausiai 4 dB iki daugiausiai 15 dB. Pagrindiniai kintamieji, turintys įtakos akustiniam veikimui, yra žaliuzių ilgis, žaliuzių storis, konstrukcinė konfigūracija (vienpusė arba dvipusė perforacija), žaliuzių kampas ir žaliuzių atstumas.

2. Vėdinimas ir atsparumas vėjui – atsparumas vėjui sumažintas daugiau nei 30 %

Perforuotos žaliuzių plokštės palengvina natūralų vėdinimą ir sumažina slėgį per kampines žaliuzių perforacijas, efektyviai sumažindamos vėjo pasipriešinimą. Naudojant konstrukcinius skydus, oro srauto su žaliuzėmis konstrukcija sumažina vėjo pasipriešinimą daugiau nei 30%, palyginti su tradicinėmis kietomis kliūtimis, remiantis lyginamaisiais vėjo apkrovos skaičiavimais. Plokštės suprojektuotos taip, kad atitiktų vietinius vėjo apkrovos reikalavimus pagal taikomus statybos kodeksus (pvz., GB 50009 / EN 1991), o faktinės savybės patikrintos atliekant konstrukcinius skaičiavimus ir konkretaus projekto vėjo apkrovos vertinimus. Dėl to jie tinka taifūnams ir vėjuotiems pakrančių regionams.

3. Atsparumas korozijai ir oro sąlygoms – 500 valandų druskos purškimo bandymas

Perforuotų žaliuzių plokščių atsparumas korozijai užtikrinamas naudojant dviejų procesų sistemą: karšto cinkavimo ir elektrostatinio miltelinio dažymo. Cinkuotas pagrindo sluoksnis derinamas su aukštoje temperatūroje kietėjusia lauko poliesterio milteline danga (≥60 μm storio). Pagal ASTM B117 / ISO 9227, plokštės atlaiko 500 valandų druskos purškimo bandymus. Pagal ASTM B117 / ISO 9227 standartą galima gauti trečiųjų šalių bandymų ataskaitas, o eksploatavimo laikas lauke normaliomis aplinkos sąlygomis yra 5–10 metų.

4. Mechaninės ir gamybos savybės

Pagaminta iš Q235 cinkuoto plieno, medžiaga pasižymi puikiu gniuždymo stipriu, o žaliuzių štampavimo procesas užtikrina aukštą matmenų tikslumą. Tranzito geležinkeliu atveju (vėdinimo ir lietaus nepraleidžiančios langinės) konstrukcijoje sujungtos į priekį nukreiptos perforuotos žaliuzių plokštės su užpakalinėmis lietaus pertvaromis, kad būtų subalansuotas oro srautas ir apsauga nuo oro sąlygų. Motorizuotos įrangos maitinimo skyriuose ant žaliuzių konstrukcijos galima uždėti 5–10 mm garsą sugeriančią medžiagą, kad būtų slopinamas triukšmas.

5. Patvirtinti taikymo scenarijai

Didelio masto viešųjų pastatų apdaila ir garso sugertis:Šie žaliuzės perforuoti lakštai naudojami dekoravimui ir akustiniam apdorojimui dideliuose projektuose, tokiuose kaip oro uostai, geležinkelio stotys, stadionai, parodų centrai ir metro stotys.

Statybos kaupimas:Žaliuzės su perforuotu gaubtu yra modulinės konstrukcijos su varžtais, todėl nereikia suvirinti vietoje. Jis palaiko pakartotinį naudojimą daugiau nei 5 kartus ir gali pasigirti 95% plieno perdirbimo lygiu.

Įrangos vėdinimas ir šilumos išsklaidymas:Naudojamos kaip šilumos išsklaidymo plokštės įrangos gaubtuose, šios žaliuzės paprastai gaminamos iš nerūdijančio plieno, cinkuoto plieno arba aliuminio (storis: 0,8–2 mm), užtikrinančios veiksmingą vėdinimą ir šilumos išsklaidymą bei apsaugą nuo dulkių ir purslų.

Pagrindinių specifikacijų apžvalga

Visi toliau išvardyti parametrai yra pagrįsti standartine gamyklos gamyba arba nurodytais bandymais. Galima pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Pagrindiniai privalumai

1. Vėdinimas be matomumo (unikalus funkcionalumas).Kampinis žaliuzių dizainas sukuria persidengimą žiūrint iš priekio, užstoja daugiau nei 90 % matymo linijos iš išorės ir leidžia natūralų oro srautą – subalansuoja privatumo apsaugą su ventiliacija ir šilumos išsklaidymu. Vizualinis ekranas matuojamas 1 metro atstumu statmenai plokštės paviršiui.

2. Patvirtintas akustinis efektyvumas (4–15 dB sumažinimas).Laboratoriniai tyrimai patvirtina vidutinį triukšmo sumažinimą 4–15 dB; našumą galima dar labiau pagerinti pridedant garsą sugeriančias medvilnines arba mikroperforuotas plokštes.

3. Atsparumas korozijai ir ilgaamžiškumas (500 valandų patikrinimas druskos purškimu).Dviguba antikorozinė apsauga (karštas cinkavimas ir elektrostatinė miltelinė danga) užtikrina, kad po 500 valandų druskos purškimo bandymo pagal ASTM B117 / ISO 9227 neatsilupa ir nerūdija; lauko tarnavimo laikas 5–10 metų.

4. Modulinis surinkimas ir pakartotinis naudojimas.Modulinė konstrukcija su varžtinėmis jungtimis pašalina poreikį suvirinti vietoje; plokštės gali būti pakartotinai naudojamos mažiausiai penkis kartus, o plieno perdirbimo lygis yra 95%.

5. Lanksčios medžiagos ir specifikacijų pritaikymas.Galima įsigyti iš įvairių medžiagų, tokių kaip Q235 cinkuotas plienas, nerūdijantis plienas ir aliuminis; plokštės storis, matmenys ir spalvos gali būti pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Taikymo scenarijai

1.Dekoratyvinės ir garsą sugeriančios sistemos dideliems viešiesiems pastatams, tokiems kaip oro uostai, geležinkelio stotys, stadionai, parodų centrai ir metro stotys.

2.Statybvietės kaupimas kelių darbams, metro kasimui ir gyvenamųjų namų renovacijai (reikalingas atsparumas vėjui ir slėgio mažinimas).

3.Pramoninių įmonių ir įrangos patalpų vėdinimas, šilumos išsklaidymas ir apsauga nuo dulkių.

4.Triukšmo barjerai savivaldybių keliams ir pramoninėms zonoms (kai jie derinami su garsą sugeriančiomis medžiagomis).

5.Integruotos architektūrinės šešėliavimo ir vėdinimo žaliuzių sistemos.

Kodėl verta rinktis perforuotas žaliuzių plokštes?

Ieškote funkcionalaus skydo, kuris subalansuotų vėdinimą ir ekraną, skirtą architektūriniam dekoravimui, statybinėms baldams ar triukšmo mažinimo projektams? Pagamintos iš Q235 cinkuoto plieno arba nerūdijančio plieno, šios plokštės turi tiksliai štampuotus, 45°–60° kampu pasuktas žaliuzes. Jie užtikrina daugiau nei 90 % vizualinio ekrano (matuojant 1 m statmeną vaizdą), tuo pačiu užtikrinant natūralų vėdinimą ir slėgio mažinimą, todėl atsparumas vėjui yra daugiau nei 30 % mažesnis, palyginti su kietomis plokštėmis. Akustiniai laboratoriniai tyrimai patvirtina triukšmo sumažėjimą 4–15 dB, o 500 valandų druskos purškimo bandymai (ASTM B117 / ISO 9227) patvirtina jų atsparumą korozijai; modulinė konstrukcija leidžia pakartotinai naudoti. Nuo dekoratyvinės garso sugerties dideliuose viešuosiuose pastatuose iki vėjui atsparių apdangalų, skirtų miesto kelių darbams, perforuotos žaliuzės plokštės, paremtos patikrintais veikimo duomenimis, yra patikimas sprendimas, užtikrinantis „vėdinimą be matomumo“ kartu su triukšmo mažinimu ir atsparumu vėjui.

Dažnai užduodami klausimai

1. Kokie standartai taikomi druskos purškimo bandymui?

Savo milteliniu būdu dengtas plokštes testuojame pagal ASTM B117 arba ISO 9227 500 valandų. Paprašius galima gauti trečiųjų šalių bandymų ataskaitas, kad būtų galima patikrinti rezultatus.

2. Kaip matuojamas 90 % vizualinis patikrinimas?

Vaizdo atrankos greitis matuojamas 1 metro atstumu statmenai plokštės paviršiui. Esant normaliam žiūrėjimo kampui, kampuotos žaliuzės persidengia, kad užblokuotų daugiau nei 90 % horizontalios matymo linijos, kartu leisdamos oro srautą.

3. Ar plokštes galima naudoti vietose, kuriose pučia stiprus vėjas?

Taip. Žaliuzės konstrukcija sumažina vėjo apkrovą daugiau nei 30%, palyginti su tvirtomis plokštėmis. Atliekame konkrečiam projektui būdingus vėjo apkrovos skaičiavimus pagal taikomus kodus (pvz., GB 50009 arba EN 1991), kad užtikrintume, jog plokštės ir laikančiosios konstrukcijos yra tinkamai suprojektuotos.

4. Kokios medžiagos yra žaliuzėmis perforuotoms plokštėms?

Siūlome Q235 cinkuotą plieną, 304 nerūdijantį plieną ir aliuminio lydinį. Pasirinkimas priklauso nuo korozijos reikalavimų, svorio apribojimų ir estetinių pageidavimų. Visos medžiagos gali būti dažytos milteliniu būdu įvairiomis RAL spalvomis.

5. Ar prieš užsakydami pateikiate pavyzdžius ar bandymų ataskaitas?

Taip, mes galime pateikti pavyzdines plokštes įvertinimui ir pasidalinti atitinkamomis bandymų ataskaitomis (druskos purškimo, akustinės, mechaninės) pagal pageidavimą. Mūsų inžinierių komanda taip pat siūlo technines konsultacijas dėl jūsų konkretaus projekto.

6. Kaip montuojamos plokštės?

Plokštės skirtos moduliniam montavimui varžtais, todėl nereikia suvirinti vietoje. Tai leidžia greičiau sumontuoti ir lengvai išardyti, o plokštes galima pakartotinai naudoti kelis kartus.
