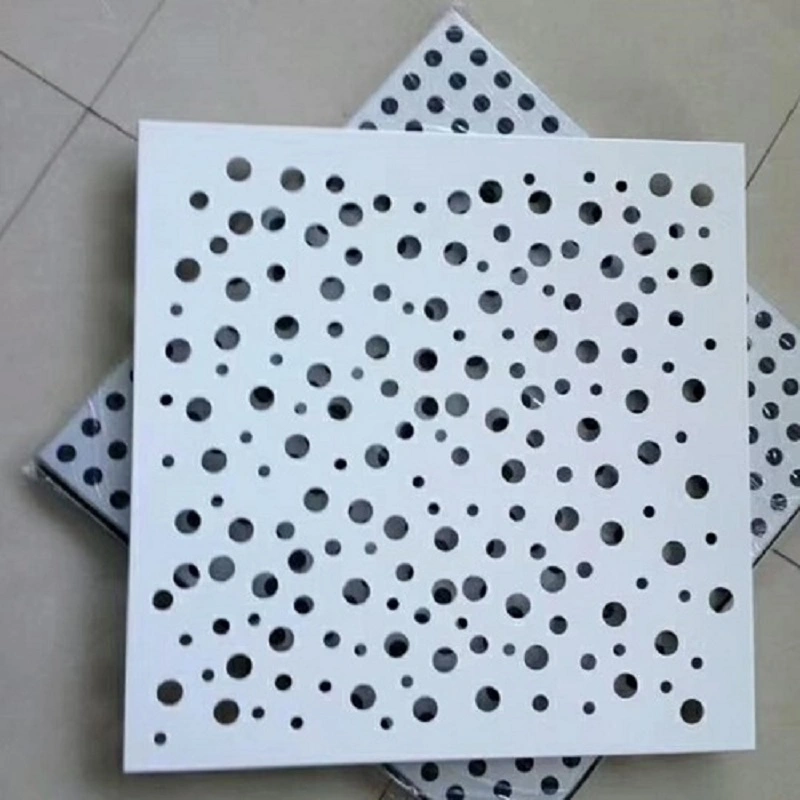

Aliuminio-Mg-Mn perforuotos plokštės

Aliuminio-Mg-Mn perforuotos plokštės gaminamos iš AA3004 serijos aliuminio-magnio-mangano lydinio (AlMg1Mn1), naudojant didelės spartos tikslią perforavimo įrangą.SENBO statybinės medžiagostiekia šias plokštes architektūrinėms reikmėms, kurioms reikalingas ir akustinis, ir vizualinis patrauklumas, pvz., oro uostų terminalams, greitųjų geležinkelių stotims, sporto aikštelėms ir parodų centrams.

Lydinyje yra maždaug 1,0–1,5% mangano ir 0,8–1,3% magnio, o likutis yra aliuminis. Ši kompozicija suteikia mažo tankio ir gero mechaninio stiprumo derinį. Netaurieji metalai yra nedegūs, o suformuotos plokštės suteikia dizaino lankstumo lenktiems arba plokščiiems paviršiams.

Akustinis pasirodymas ir projekto patirtis

Didelės erdvės su kietais paviršiais dažnai kenčia nuo per didelio atgarsio ir aido. Perforuotos Al-Mg-Mn plokštės gali būti derinamos su garsą sugeriančiomis medžiagomis, tokiomis kaip akustinis audinys arba stiklo vata, kad susidarytų agregatas, pagerinantis garso sugertį. Optimizuotose konfigūracijose kombinuota sistema tam tikromis laboratorinėmis sąlygomis gali pasiekti didesnį nei 0,9 garso sugerties koeficientą.

Faktinės akustinės charakteristikos priklauso nuo plokštės perforacijos greičio, skylės skersmens, pagrindo medžiagos tipo ir storio, oro ertmės gylio ir montavimo būdo. Paprašius galima gauti tipinių konfigūracijų bandymų ataskaitas.

Pavyzdžiui, Zongyang apygardos stadione, siekiant išspręsti aido problemas, buvo įdiegta akustinė sistema, naudojanti perforuotas Al-Mg-Mn plokštes su garsą sugeriančia medvilne ir akustiniu audiniu. Linyi olimpinio sporto parko stadione perforuotos plokštės buvo suporuotos su stiklo vatos izoliacija ant stogo, kad būtų sumažintas triukšmas. Šie projektai demonstruoja tipines programas, tačiau reikia patikrinti kiekvieno dizaino konkretų veikimą.

Mechaninis stiprumas ir lengvas dizainas

Aliuminio-magnio-mangano lydinio tankis yra maždaug 2,75 g/cm³, maždaug trečdalis plieno tankio. Tai sumažina konstrukcijos apkrovą, kai naudojama ilgo tarpatramio stoguose arba pakabinamose lubose. AA3004 temperatūroje H36/H46 pasiekiamas 240–285 MPa tempiamasis stipris, mažiausiai 190 MPa takumo riba ir mažiausiai 3 % pailgėjimas, subalansuojant stiprumą ir formuojamumą.

Atsparumas ugniai ir atsparumas korozijai

Pats metalinis pagrindas yra nedegus. Viso skydo agregato priešgaisrinė klasifikacija priklauso nuo plokštės konstrukcijos, dangos, perforacijos konfigūracijos ir bet kokių pagrindo medžiagų ir turi būti patvirtinta atitinkama bandymo ataskaita. Projektams, kuriems reikalinga apibrėžta ugnies klasė, galime pateikti dokumentus iš akredituotų laboratorijų.

Aliuminio paviršius natūraliai sudaro tankų oksido sluoksnį, kuris užtikrina savaiminį atsparumą korozijai nuo švelnių rūgščių ir šarmų. Numatomas tarnavimo laikas priklauso nuo lydinio klasės, dangų sistemos, montavimo kokybės ir aplinkos poveikio. Projektams su apibrėžtais patvarumo tikslais medžiagos ir dangos pasirinkimas turėtų būti grindžiamas konkrečia aplinka.

Matmenys ir specifikacijos parinktys

Šioje lentelėje pateikiamos tipinės specifikacijos. Galima pritaikyti pagal angos skersmenį, modelį, perforacijos greitį, profilio formą ir dangos spalvą.

Pagrindinės savybės ir praktinė nauda

1. Efektyvi akustinė kontrolė didelėse erdvėse.Kai naudojamos kaip garsą sugeriančio mazgo dalis, plokštės padeda sumažinti aidą ir aidėjimą. Veikimas priklauso nuo pagrindo medžiagos ir montavimo detalių.

2. Lengvas ir pakankamai tvirtas.Mažas tankis sumažina konstrukcinę apkrovą, o didesnis nei 240 MPa atsparumas tempimui palaiko ilgalaikius darbus be pernelyg didelio deformacijos.

3. Atsparumas korozijai ir ilgaamžiškumas.Natūralus oksido sluoksnis ir pasirenkama PVDF danga užtikrina atsparumą atmosferos poveikiui ir švelniam cheminiam poveikiui. Faktinis tarnavimo laikas priklauso nuo aplinkos sąlygų ir priežiūros.

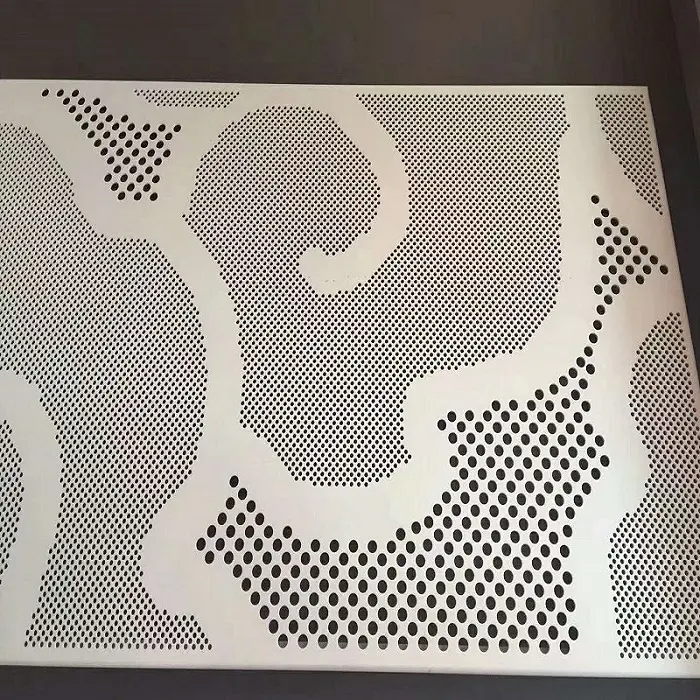

4. Dizaino lankstumas.Perforacijos raštą, skylės skersmenį, atvirą plotą, profilio formą ir spalvą galima pritaikyti pagal architektūrinius ir akustinius reikalavimus.

5. Perdirbama medžiaga.Aliuminio lydinys, pasibaigus jo eksploatavimo laikui, yra visiškai perdirbamas, atitinkantis tvarios statybos praktiką.

Pasirinkimo ir montavimo instrukcijos

Akustiniam dizainui:Nustatykite tikslinį aidėjimo laiką ir reikiamą sugertį. Pasirinkite tinkamą perforacijos laipsnį ir derinkite su akustiniu audiniu arba garsą sugeriančia medvilne. Oro ertmė už skydelio gali pagerinti žemo dažnio veikimą.

Ugniai atsparioms vietoms:Patvirtinkite reikiamą ugnies kategoriją ir įsitikinkite, kad visas surinkimas, įskaitant visas pagrindines medžiagas, atitinka vietinius kodeksus. Pati metalinė plokštė yra nedegi, tačiau pridėtos medžiagos gali turėti įtakos bendram įvertinimui.

Lauke arba didelės drėgmės aplinkoje:Pasirinkite tinkamą dangos sistemą, pvz., PVDF, kad padidintumėte atsparumą oro sąlygoms. Montavimo metu tinkamai užsandarinkite siūles ir kraštus, kad nepatektų drėgmė.

Diegimo metu:Naudokite tinkamus kėlimo būdus, kad perforuotas paviršius nesulenktų ar nesubraižytų. Laikykitės nurodyto tvirtinimo modelio ir užtikrinkite tinkamą išlygiavimą, kad išvaizda būtų švari.

Tipiškos taikymo sritys

1.Garsą sugeriančios lubų ir sienų sistemos sporto aikštelėms, pavyzdžiui, stadionams ir natatorijose.

2.Dekoratyviniai akustiniai įrenginiai, skirti transporto mazgams, įskaitant oro uostų terminalus, greitųjų traukinių stotis ir metro stotis.

3.Viešieji pastatai, kuriems taikomi specifiniai akustiniai reikalavimai, pavyzdžiui, konferencijų centrai, parodų centrai ir teatrai.

4.Triukšmo mažinimo sprendimai pramonės įmonėms ir įrangos patalpoms.

Dažnai užduodami klausimai

1. Kuo skiriasi perforuotos Al-Mg-Mn plokštės ir standartinės perforuotos plieno plokštės?

Al-Mg-Mn plokštės yra lengvesnės nei tokio paties storio plieninės plokštės, todėl sumažėja konstrukcijos apkrova ir supaprastinamas montavimas. Jie taip pat pasižymi natūraliu oksido sluoksnio atsparumu korozijai, o plienines plokštes reikia cinkuoti arba padengti. Dėl lydinio formavimo jis tinka lenktoms arba sudėtingoms formoms.

2. Kokį perforacijos laipsnį turėčiau nurodyti stadiono akustinėms luboms?

Didelėse vietose perforacijos dažnis yra nuo 15 % iki 30 %, tačiau optimali vertė priklauso nuo tikslinio dažnių diapazono ir pagrindo medžiagos. Akustikos konsultantas gali pateikti konkrečias rekomendacijas, atsižvelgdamas į patalpos tūrį ir paskirtį.

3. Ar nurodytas garso sugerties koeficientas taikomas tik perforuotai plokštei?

Ne. Nurodyta 0,9 ar didesnė vertė reiškia visą mazgą, įskaitant perforuotą plokštę, porėtą absorberį (pvz., stiklo vatą) ir bet kokią oro ertmę. Vien tik plokštė turi ribotą absorbciją. Svarbiems projektams rekomenduojame išbandyti reprezentacinį mazgą.

4. Kurią lydinio klasę turėčiau nurodyti išorinėms stogų dangoms?

AA3004 dažniausiai naudojamas išorinėms stogų dangoms ir fasadams dėl didesnio stiprumo ir gero atsparumo korozijai. AA3003 gali būti naudojamas mažiau reikliems vidaus darbams. Su projekto inžinieriumi patvirtinkite, kuri klasė atitinka konstrukcijos ir ilgaamžiškumo reikalavimus.

5. Kaip reikia parinkti plokščių storį pakabinamų lubų tarpatramiams?

Plokštės storis turi įtakos ir konstrukcijos standumui, ir svoriui. Pakabinamoms luboms, esant vidutiniams tarpatramiams, dažnai naudojamas 0,8–1,0 mm storis, o didesniems tarpatramiams ar didesnėms apkrovoms gali prireikti 1,2 mm. Renkantis turėtų būti vadovaujamasi gamintojo pateiktomis intervalų lentelėmis ir projekto apkrovos reikalavimais.
