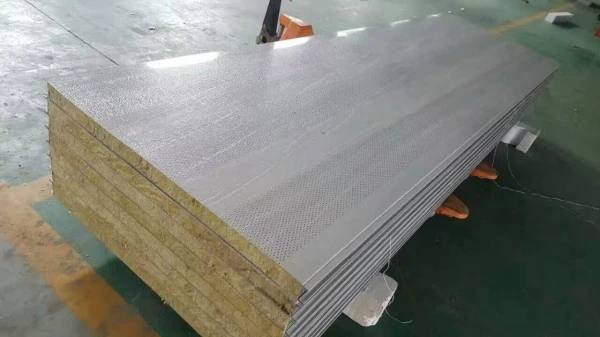

Akmens vatos kompozicinės perforuotos plokštės

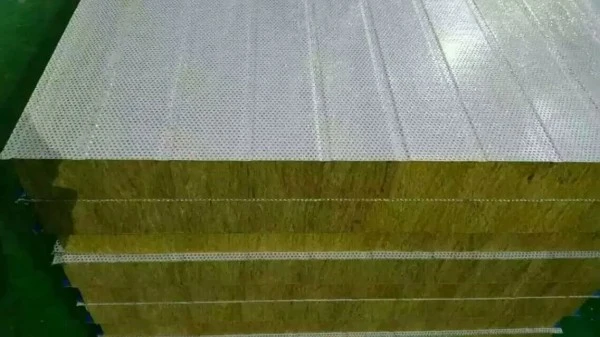

Perforuota akmens vatos kompozicinė plokštė yra metaliniu paviršiumi padengta daugiasluoksnė plokštė, kurioje akmens vatos šerdis sujungiama su perforuotu apdailos lakštu.SENBO statybinės medžiagostiekia šį gaminį tais atvejais, kai akustinė absorbcija ir gaisrinė sauga turi būti sprendžiami kartu, pavyzdžiui, viešose vietose, pramonės įmonėse ir įrangos patalpose.

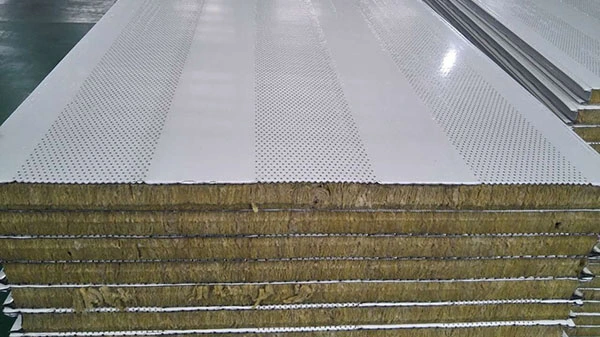

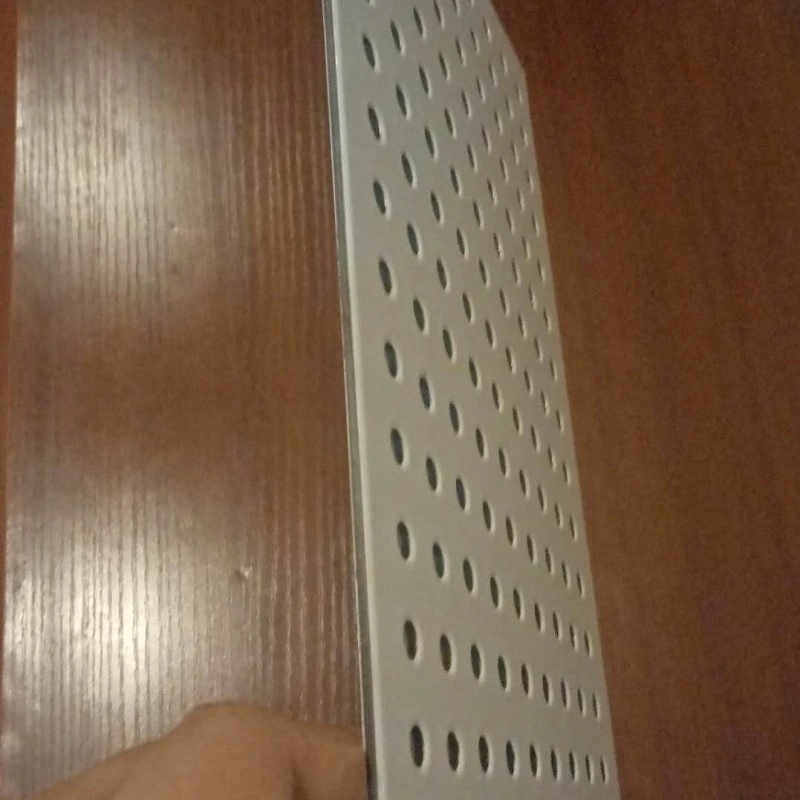

Plokštę sudaro akmens vatos šerdis, sujungta tarp dviejų metalinių dangų naudojant didelio stiprumo poliuretano putojimą. Išorinis paviršius yra perforuotas naudojant tikslią įrangą, kad būtų galima sukurti konkrečius diafragmos dydžius ir atviras sritis. Vidinis nugaros lapas yra tvirtas ir suteikia struktūrinę atramą. Garso bangos patenka pro perforacijas ir jas sugeria akmens vatos pluoštai, paverčiant garso energiją šiluma dėl trinties ir klampumo.

Pagrindinė medžiaga ir apdailos parinktys

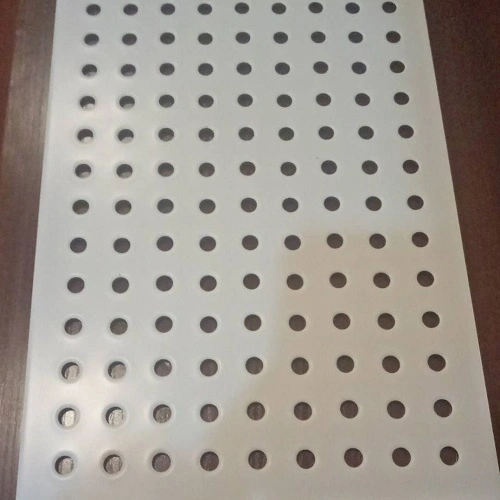

Akmens vatos šerdies tankis yra 80–120 kg/m³, pluošto orientacija statmena plokštės paviršiui. Apdailos medžiagos paprastai yra spalvotai dengtas plienas arba cinkuotas plienas, kurio storis 0,4–0,8 mm ir galimas pritaikymas. Perforacijos modelius ir skylių skersmenis galima reguliuoti, kad atitiktų specifinius akustinio dizaino reikalavimus.

Gaminys atitinka GB/T 23932 (sumuštinių plokštės su metaliniu paviršiumi, skirtos naudoti pastatuose) ir JC/T 869 (metalinės akmens vatos ir šlako vatos sumuštinių plokštės). Šie standartai apibrėžia pagrindinius medžiagų kokybės ir plokščių konstrukcijos reikalavimus.

Išmatuotas akustinis našumas

Garso sugerties mechanizmas remiasi perforuota danga ir akyta akmens vatos šerdimi. Kai perforacijos greitis viršija 20%, tolesnis padidėjimas turi ribotą poveikį absorbcijai, o veikimas daugiausia priklauso nuo pačios akmens vatos.

Matavimai impedansinio vamzdžio metodu (ISO 10534-2) ir aidėjimo kambario metodu (ISO 354) rodo, kad perforuoto metalo ir akmens vatos konstrukcijos triukšmo mažinimo koeficientas (NRC) gali viršyti 0,8. Laboratorinėmis sąlygomis didelio našumo konfigūracijos pasiekė 0,90–0,95. Tikrasis veikimas priklauso nuo konkrečios plokštės konfigūracijos, montavimo būdo ir oro ertmės už skydo buvimo.

Ugnies charakteristikos ir šiluminės savybės

Akmens vatos šerdis yra neorganinė pluoštinė medžiaga, turinti A (nedegios) klasės įvertinimą. Jis išlaiko konstrukcijos vientisumą aukštesnėje nei 1000°C temperatūroje. Skydas tinka visuomeniniams pastatams, kuriems taikomi griežti priešgaisrinės saugos reikalavimai. Akmens vatos šerdies šilumos laidumas taip pat yra 0,035–0,043 W/(m·K), be garso sugerties užtikrina šilumos izoliaciją.

Akmens vatos šerdies hidrofobiškumas yra ne mažesnis kaip 98%, o drėgmės kiekis yra 0,5% arba mažesnis. Šios savybės padeda skydui atsispirti drėgmei, pelėsiui, puvimui ir vabzdžių žalai per visą tarnavimo laiką.

Techninės specifikacijos

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais bandymų standartais. Bandymų ataskaitas galima gauti paprašius.

Pagrindinės savybės ir praktinė nauda

1. Patikrinta akustinė sugertis.NRC viršija 0,8 įprastose konfigūracijose ir gali siekti iki 0,95 optimizuotuose mazguose. Dėl to skydelis tinkamas aidui ir triukšmui mažinti pramoninėse ir viešosiose erdvėse.

2. A klasė priešgaisrinė sauga.Akmens vatos šerdis yra nedegi ir išlaiko stabilumą aukštesnėje nei 1000°C temperatūroje, taip prisidedant prie priešgaisrinės saugos viešuosiuose pastatuose.

3. Kombinuota šilumos izoliacija.0,035–0,043 W/(m·K) šilumos laidumas reiškia, kad plokštė atlieka ir akustines, ir šilumines funkcijas, todėl sumažėja atskirų izoliacijos sluoksnių poreikis.

4. Atsparumas drėgmei ir pelėsiui.Hidrofobiškumas yra ne mažesnis kaip 98%, plokštė atspari drėgmei, pelėsiui, puvimui ir vabzdžių žalai, todėl palaiko ilgalaikį naudojimą įvairiose klimato sąlygose.

5. Gamyklinis laminavimas nuosekliai kokybei užtikrinti.Šerdis ir apmušalai suklijuojami naudojant automatizuotą įrangą, užtikrinančią pastovų sukibimo stiprumą ir plokščių tvirtumą, palyginti su laminavimu vietoje.

Pasirinkimo ir montavimo pastabos

Akustiniam dizainui:Nurodykite perforacijos modelį, skylės skersmenį ir atvirą plotą pagal tikslinį dažnių diapazoną. Oro ertmė už skydo gali pagerinti žemo dažnio sugertį; dėl optimalių rezultatų pasitarkite su akustikos specialistu.

Ugniai atspariems mazgams:Įsitikinkite, kad skydo konfigūracija atitinka reikalaujamą atsparumą ugniai ir ar visi laikantys komponentai yra suderinami su priešgaisrinės saugos planu.

Patalpoms, kuriose yra daug drėgmės:Įsitikinkite, kad montavimo metu plokštės kraštai ir jungtys yra tinkamai užsandarinti, kad nepatektų drėgmė. Hidrofobinė šerdis užtikrina atsparumą, tačiau vis tiek reikia tinkamos detalės.

Diegimo metu:Elkitės su plokštėmis atsargiai, kad nepažeistumėte perforuotos dangos. Laikykitės gamintojo rekomendacijų dėl tvirtinimo ir sąnarių apdorojimo. Apsaugokite paviršių nuo įbrėžimų ir smūgių.

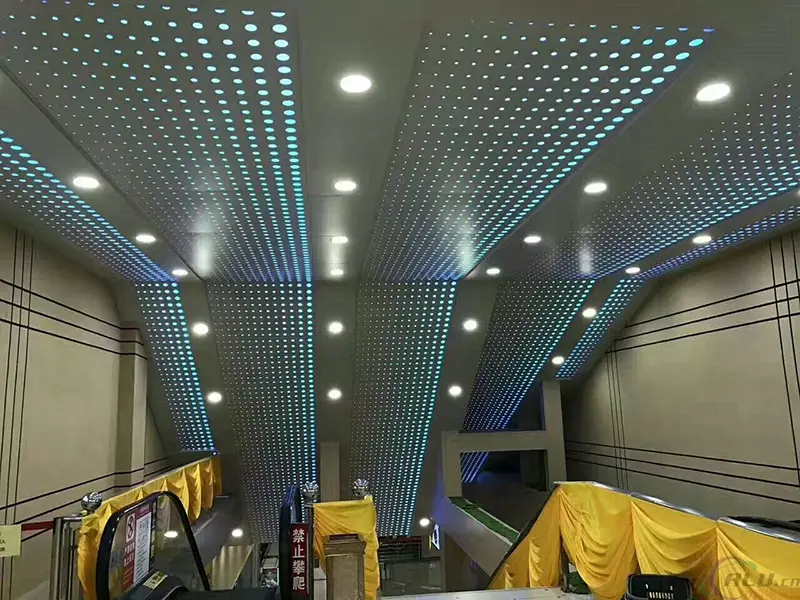

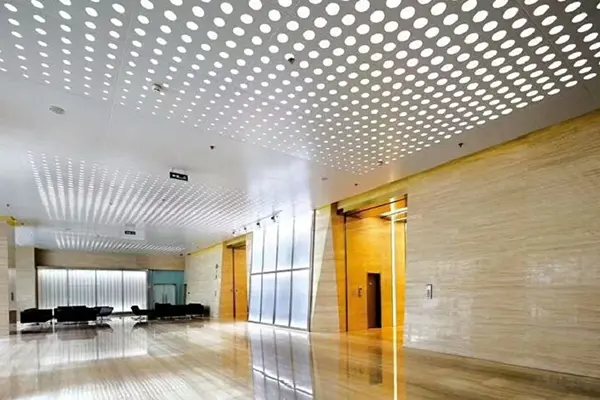

Kur naudojamos šios plokštės

1.Viešieji pastatai, kuriems taikomi dvigubi akustiniai ir priešgaisrinės saugos reikalavimai, pvz., sporto aikštelės, teatrai ir koncertų salės.

2.Pramonės įmonės ir įrangos patalpos, kuriose reikalingas triukšmo mažinimas.

3.Akustiškai jautrios erdvės, pvz., bibliotekos, konferencijų salės ir įrašų studijos.

4.Garsą sugeriančios lubų ir sienų sistemos, skirtos transporto mazgams, įskaitant oro uostų terminalus ir greitųjų geležinkelių stotis.

Dažnai užduodami klausimai

1. Kaip perforacijos greitis veikia garso sugertį?

Kai perforacijos greitis yra mažesnis nei 20 %, jį padidinus, pagerėja garso sugertis, nes akmens vatos šerdį pasiekia daugiau garso bangų. Virš 20%, poveikis tampa menkas, o absorbcija visų pirma priklauso nuo akmens vatos tankio ir storio, taip pat nuo montavimo konfigūracijos.

2. Ar šias plokštes galima naudoti išoriniams darbams?

Plokštės pirmiausia skirtos vidaus naudojimui. Naudojant išorę, apdailos medžiaga ir danga turi būti parinkta atsižvelgiant į lauko oro sąlygas, o plokščių kraštus ir jungtis reikia papildomai apsaugoti nuo drėgmės. Dėl specifinių išorės specifikacijų kreipkitės į gamintoją.

3. Kuo skiriasi impedanso vamzdžio ir aidėjimo patalpos bandymai?

Impedanso vamzdžio metodas (ISO 10534-2) matuoja garso sugertį esant normaliam dažniui ir yra tinkamas medžiagų palyginimui. Aidėjimo kambario metodas (ISO 354) matuoja sugertį išsklaidyto lauko sąlygomis, o tai geriau atspindi tikrąjį kambario veikimą. Abu metodai naudojami plokštės akustinėms savybėms įvertinti.

4. Kaip reikia valyti plokštes nepažeidžiant perforacijų?

Naudokite minkštą šepetį arba siurblį su šepečio priedu, kad pašalintumėte dulkes nuo perforacijų. Stenkitės nenaudoti vandens ar skystų valiklių ant perforuoto paviršiaus, nebent plokštė yra specialiai skirta šlapiam valymui. Neperforuotą dangą galima nuvalyti švelniu plovikliu.

5. Kokia informacija reikalinga citatai?

Nurodykite plokštės storį, apdailos medžiagą, perforacijos greitį ir modelį, šerdies tankį, reikalingą NRC ir tai, ar plokštės bus naudojamos ant sienų ar lubų. Taip pat įtraukite projekto vietą ir visus ugniai atsparumo ar atsparumo drėgmei reikalavimus.
