Floor Decking yra šalto formavimo plieninė plokštė, naudojama kaip nuolatinis klojinys statybos metu ir kaip tempiamasis sutvirtinimas kompozicinėje plokštėje eksploatacijos metu.SENBO statybinės medžiagostiekia atviras, uždaras, pakartotinai įleidžiamas ir armatūros santvarų grindų denio sistemas plieninių konstrukcijų projektams, taip pat susijusiasProfiliuoti plieno lakštaiirStatybinių medžiagų priedų sistemospilnam grindų surinkimui.
Galimi keturi pagrindiniai produktų tipai, kurių kiekvienas turi skirtingą struktūrinį elgesį:

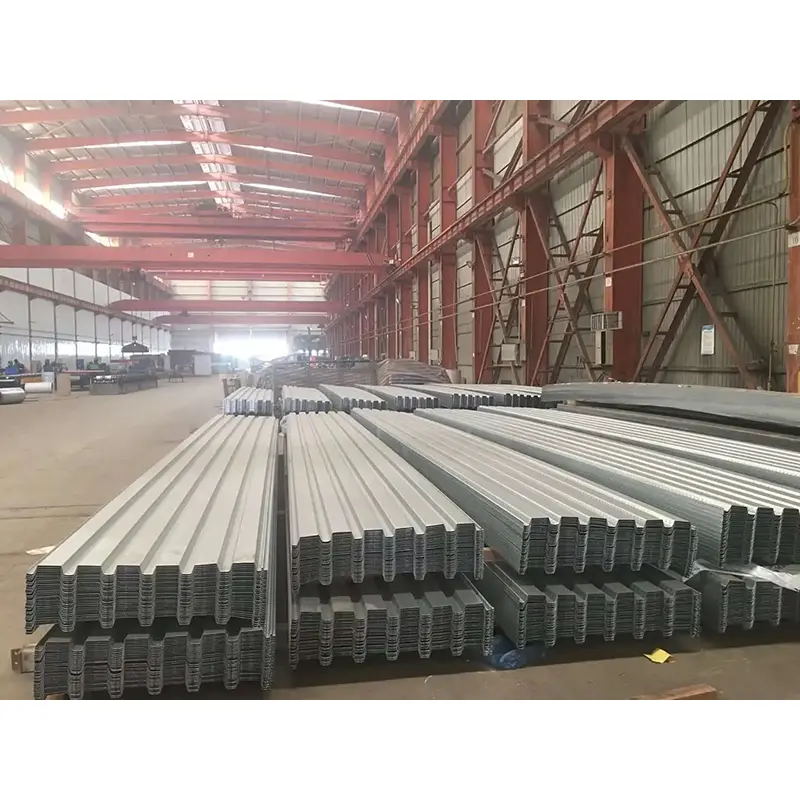

Atviras grindų denis:Turi C formos arba panašų bangos profilį su matomomis briaunomis. Tipiški modeliai yra YXB76-305-915, YXB51-305-915 ir YXB75-200-600. Atviras denis siūlo greitą montavimą ir mažesnę kainą, tačiau jis pirmiausia veikia kaip nuolatinis klojinys, o ne kaip visiškai sudėtinė dalis. Jis paprastai nurodomas lengvosios pramonės pastatams ir sandėliams, kuriems taikomi vidutiniai apkrovos reikalavimai.
Pakartotinai įeinantis grindų denis:Naudojamas susiaurintas atidarymo profilis, siekiant pagerinti atsparumą ugniai ir korozijai. Įprastas modelis yra YXB51-200-600. Palyginti su atviru deniu, pakartotinai įleidžiami profiliai užtikrina didesnį plokštės standumą ir sumažina betono sąnaudas, o tai reiškia, kad iš dalies pagerėjo kompozito veikimas.

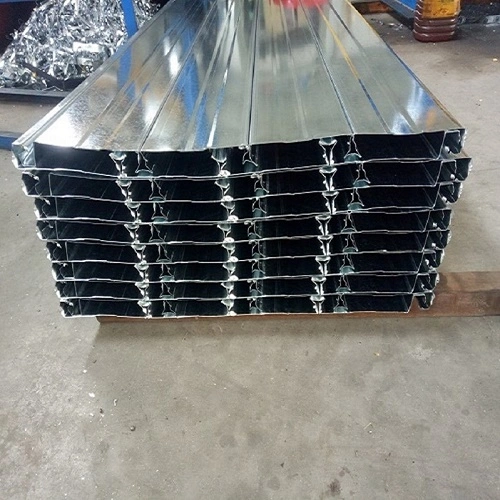

Uždaras grindų denis:Plokštės paviršiuje yra šlyties briaunos, leidžiančios visiškai sujungti plieną ir betoną. Apatinė dalis plokščia ir vizualiai švari. Pagrindiniai modeliai apima YXB65-185-555, YXB66-240-720 ir YXB65-170-510. Uždaras denis palaiko 3,0–4,5 m atraminius tarpus, pasižymi geresniu atsparumu ugniai ir dažniausiai naudojamas daugiaaukščiuose plieniniuose pastatuose.

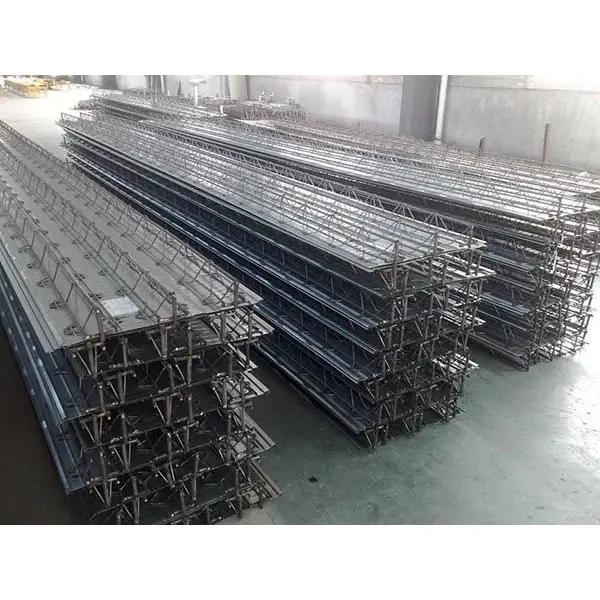

Armatūros santvaros grindų paklotas:Sujungia HRB400 plieninius strypus, suformuotus į santvarą su cinkuotu pagrindo lakštu, sujungtu varžinio suvirinimo būdu. Santvaros aukštis svyruoja nuo 70 mm iki 150 mm, o pagrindo lakštas yra 0,5 mm storio su dvipuse cinko danga ne mažiau kaip 120 g/m². Armatūros rišimas vietoje sumažinamas 60–70%, tarpatramiai be atramų gali siekti 5 m, o 100 mm plokštės atsparumas ugniai yra maždaug 1,68 valandos.
| Parametras | Diapazonas / Parinktys | Pastabos |
|---|---|---|
| Medžiaga | Q235, Q345, DX51D+Z cinkuotas plienas | Galimas takumo stiprumas 235–550 MPa |
| Lakšto storis | 0,6–1,5 mm | Dažniausiai 0,8–1,2 mm |
| Šonkaulio aukštis | 20–130 mm | Priklauso nuo profilio tipo |
| Efektyvus plotis | 404–1025 mm | Priklauso nuo profilio tipo |
| Cinko danga | 60–275 g/m² (dvipusis) | ≥120 g/m² standartas; didesnis pakrantės aplinkai |
| Taikomas standartas | GB/T 12755-2008 | Profiliuoti plieno lakštai statyboms |
Įprasti modeliai pagal tipą:
Atidaryti tipas:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Uždaras tipas:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Armatūros santvaros tipas:TD1-70 iki TD5-150, santvaros aukštis 70-150 mm
Grindų denio tipo pasirinkimas priklauso nuo kelių su projektu susijusių veiksnių:
Atstumas ir apkrova:Lengvos apkrovos, trumpo tarpatramio projektuose galima naudoti atvirą denį. Dideliems tarpatramiams ir sunkioms apkrovoms naudingas uždaras paklotas arba armatūros santvaros paklotas. Uždaras denis išlaiko 3,0–4,5 m tarpatramius be pakabos, o armatūros santvaros denis tam tikromis sąlygomis pailgina iki 5 m.
Priešgaisriniai reikalavimai:Uždaras denis ir armatūros santvaros denis pasižymi geresnėmis ugnies savybėmis nei atviras. Kai kurių uždarų denio konfigūracijų atsparumo ugniai bandymai buvo atlikti ir gali būti naudojami be purškimo ugniai atsparumo, kai sudėtinės plokštės konstrukcija atitinka taikomus reikalavimus. Ugnies laipsnis priklauso nuo plokštės storio ir betono dangos, o ne tik nuo denio.
Statybos seka:Atviras denis yra lengvas ir greitai montuojamas, todėl tinka dideliems grindų plotams. Armatūros santvaros denis sumažina sutvirtinimo darbus vietoje, tačiau reikalauja gamyklos paruošimo laiko.
Korozijos aplinka:Vidiniam naudojimui paprastai naudojama ne mažesnė kaip 120 g/m² cinko danga. Pakrantėje arba chemiškai agresyviai aplinkai gali prireikti didesnio cinko svorio arba kitos apsaugos. Cinko sluoksnis pirmiausia apsaugo plieną statybos metu; po betonavimo betono danga užtikrina ilgalaikę apsaugą nuo korozijos.
Skydelio patikrinimas:Prieš montuodami patikrinkite, ar plokštės lygumo nuokrypis yra mažesnis nei 3 mm ir ar nėra didelių iškraipymų ar dangos pažeidimų. Ant gaunamų medžiagų reikia patikrinti cinko dangos storį ir suvirinimo kokybę.
Išdėstymas ir tvirtinimas:Prieš klojant plokštes pažymėkite vidurio linijas ant plieninių sijų, o nuokrypis valdomas 3 mm. Išilginis gretimų lakštų persidengimas turi būti ne mažesnis kaip 50 mm, pritvirtintas suvirinimu. Atstumas tarp smeigių suvirinimo per denį paprastai yra ne didesnis kaip 300 mm, suvirinimo siūlės įsiskverbimas patikrintas pagal projektinius reikalavimus.
Betono liejimas:Išlaikykite 120±20 mm nuolydį. Venkite tiesioginio kontakto tarp vibratoriaus ir denio paviršiaus, kad išvengtumėte dangos pažeidimo ir plokštės deformacijos. Prieš pilant, patikrinkite, ar laikinos atramos yra tinkamai išdėstytos, ypač neįtvirtintuose įrenginiuose, kur tarpatramis ir lakšto storis turi atitikti projektą.
Išdėstymo brėžiniai:Prieš montuodami paruoškite detalius išdėstymo brėžinius, kuriuose parodykite skydo kryptį, persidengimo vietas, angas ir smeigių vietas. Netaisyklingos vietos turėtų būti suplanuotos iš anksto, kad būtų išvengta nekontroliuojamo pjovimo, kuris gali turėti įtakos konstrukcijos veikimui.
1.Grindų sistemos, skirtos aukštybinėms ir itin aukštoms plieninėms konstrukcijoms, kuriose dažniausiai nurodomas uždaras paklotas ir armatūros santvaros denis.
2.Pramonės įmonės ir logistikos sandėliai, kuriuose atviras denis siūlo ekonomišką sprendimą lengvo apkrovimo antresolėms ir platformoms.
3.Viešieji pastatai, pvz., oro uostų terminalai, stadionai ir parodų centrai, kuriems taikomi ilgo tarpatramio grindų reikalavimai.
4.Elektros įrenginiai ir energetikos projektai, kuriems reikalingas didesnis atsparumas ugniai ir apkrova.
Kai kuriuose pastato atitvaruose su plieniniais karkasais grindų denio sistemos yra suderintos suSumuštinių plokštės iš akmens vatossienų ir stogo izoliacijai, suformuojant integruotą konstrukcinį ir šiluminį atitvarą. Mūsų inžinierių komanda gali padėti detalizuoti šių produktų sąsają.
Atviras denis daugiausia veikia kaip nuolatinis klojinys ir nelabai prisideda prie sudėtinio veikimo. Uždarame denyje naudojami kirpimo briaunos, kad sujungtų su betonu, todėl plienas ir betonas gali dirbti kartu esant apkrovai. Armatūros santvarų paklote naudojama suvirinta plieninė santvara, kuri veikia panašiai kaip įprastos plokštės armatūra, o pagrindo lakštas naudojamas tik kaip klojinys.
Neatraminis tarpatramis priklauso nuo pakloto profilio, lakšto storio, betono plokštės storio ir konstrukcijos apkrovos. Uždaras denis be laikinų atramų paprastai palaiko 3,0–4,5 m, o armatūros santvaros denis gali siekti 5 m. Gamintojo pateiktos tarpatramių lentelės turėtų būti naudojamos kartu su konkrečiam projektui skirto deformacijos patikrinimu.
Standartinėms vidaus patalpoms būdinga bent 120 g/m² dvipusė cinko danga. Pakrantėje arba korozinėje aplinkoje gali prireikti didesnio dangos svorio. Cinko danga apsaugo plieną statybos etape; ilgalaikę apsaugą nuo korozijos užtikrina betoninė danga po klojimo.
Ne visada. Uždaras paklotas ir armatūros santvaros paklotas gali būti montuojamas be atramos, kai tarpatramis ir lakšto storis neviršija gamintojo nustatytų ribų. Atvirame denyje dažnai reikia tvirtinimo arba sumažinti tarpatramius. Prieš pasirenkant variantą be atramos, reikia atlikti deformacijos skaičiavimus ir konstrukcinės apkrovos patikrinimą.
Taip. Lakšto storis, efektyvus plotis ir ilgis gali būti koreguojami pagal projekto reikalavimus. Pasirinktiniai profiliai ir angos turi būti patvirtinti maketo braižymo etape, kad būtų išvengta antrinio pjovimo vietoje, galinčio pakenkti konstrukcijos veikimui.
