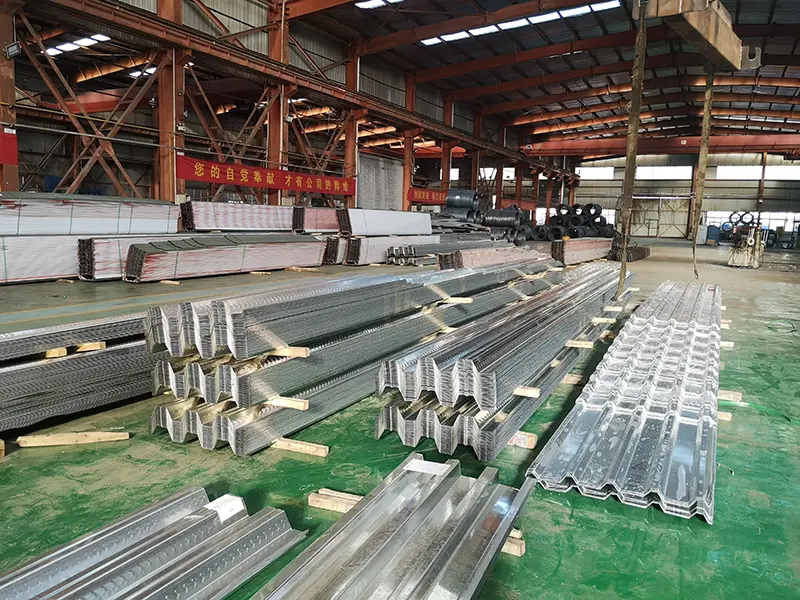

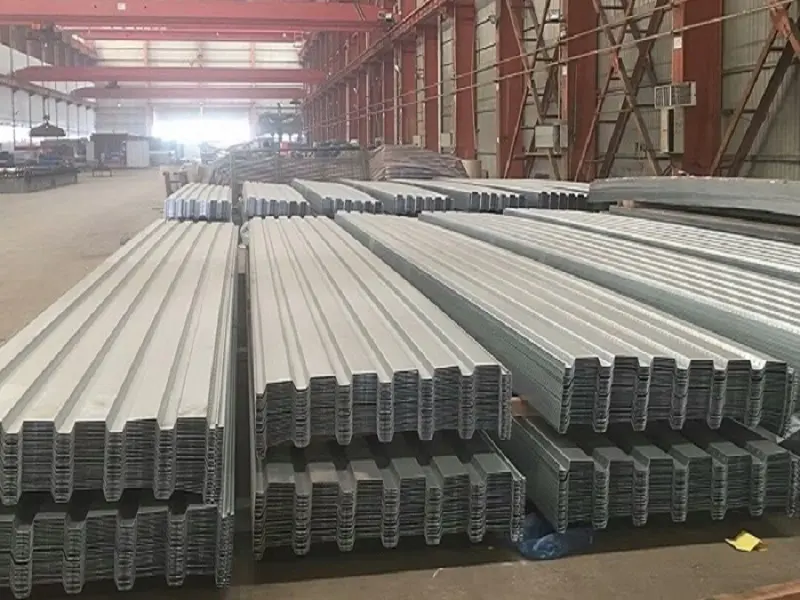

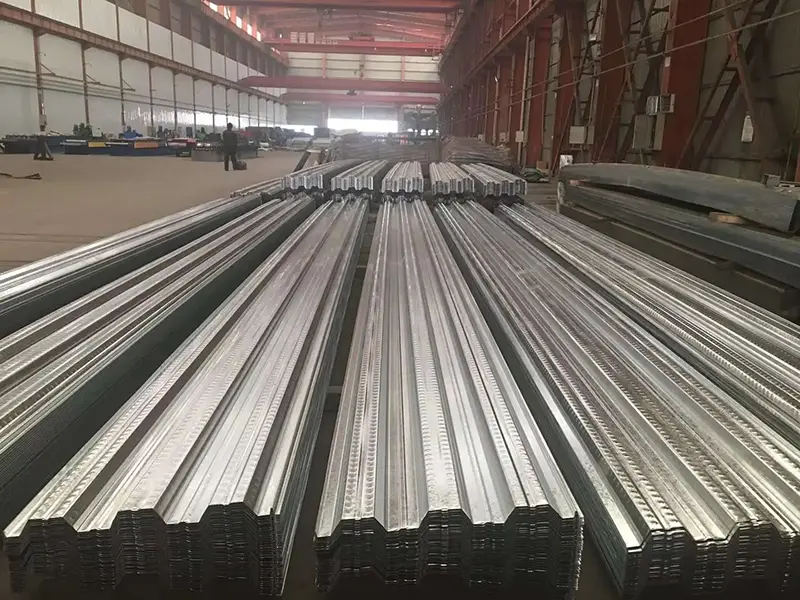

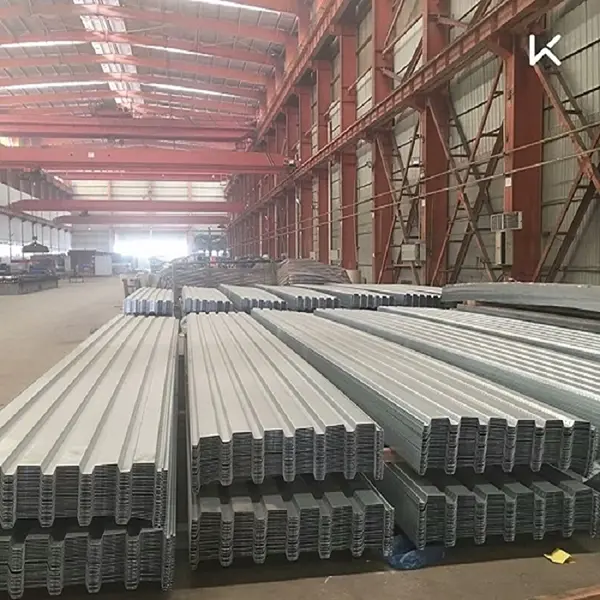

Kompozitinė grindų danga

SENBO statybinės medžiagostiekia kompozicines grindų paklotas kaip savo plieno konstrukcijų gaminių asortimento dalį. Šie profiliuoti plieno lakštai tarnauja kaip nuolatinis klojinys statybos metu ir kaip tempiamasis sutvirtinimas eksploatacijos metu, kartu su betonu sudaro integruotą grindų sistemą.

Sudėtinės grindų plokštės, taip pat žinomos kaip grindų paklotai, yra moderni grindų sistema, sukurta klojant profiliuotą plieno lakštą tiesiai ant plieninių sijų ir sujungiant jas suvirinant per denį. Taip sukuriama sistema, kuri veikia kaip integruotas apkrovos ir deformacijos vienetas.

Kaip veikia sistema

Techninis principas priklauso nuo skirtingų plieno ir betono vaidmenų statybos ir eksploatavimo etapuose.

Statybos etapas:Profiliuotas plieno lakštas tarnauja kaip nuolatinis klojinys, palaikantis šlapio betono savisvorį ir statybines gyvąsias apkrovas. Tai suteikia tvirtą darbo platformą ir palengvina nuoseklias, kelių aukštų liejimo operacijas.

Aptarnavimo etapas:Profiliuotas plieno lakštas veikia kaip tempiamasis sutvirtinimas plokštės apačioje ir kartu su betonu palaiko eksploatacines apkrovas. Tai sumažina reikiamą įprastos armatūros ir betono tūrį.

Profilių tipai ir produktų klasifikacija

Remiantis plieno lakšto skerspjūvio profiliu, kompozicinės perdangos plokštės skirstomos į tris tipus: atvirus, uždarus ir grįžtančius (arba susiaurintus) profilius.

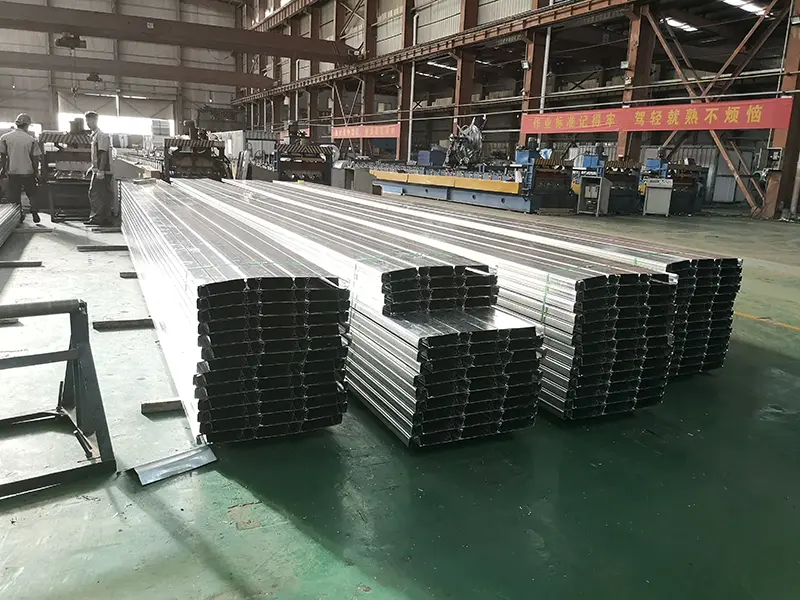

Uždaro profilio gaminiams, tokiems kaip YXB48-200-600 ir YXB65-185-555 modeliai, uždarų briaunų konstrukcija visiškai apgaubia briaunas betonu. Tai veikia panašiai kaip armatūros strypai išlietose plokštėse, maksimaliai padidindami atitinkamas plieno ir betono konstrukcines savybes, tuo pačiu užtikrinant puikų atsparumą ugniai.

Medžiagos ir konstrukciniai reikalavimai

Sudėtinių grindų plokščių konstrukcija turi atitikti šiuos pagrindinius reikalavimus pagal nacionalinius standartus ir pramonės kodeksus.

Lauke patvirtintas našumas

1. Statybos efektyvumas: nuoseklios operacijos sutrumpina grafikus

Kompozitinės grindų plokštės atitinka greitus pirminių plieno konstrukcijų statybos reikalavimus. Pakloti profiliuoti plieno lakštai tarnauja kaip tiesioginė darbo platforma, leidžianti atlikti nuoseklias statybos darbų eigas, kurios leidžia vienu metu montuoti keliuose aukštuose ir išlieti etapais. Itin aukštybiniuose pastatuose ši charakteristika padeda efektyviai valdyti bendrą statybos grafiką.

2. Atsparumas ugniai: uždaro profilio tipui gali nereikėti ugniai atsparaus purškimo

Išbandytas Nacionalinio stacionarių gaisro gesinimo sistemų ir ugniai atsparių komponentų kokybės priežiūros ir tikrinimo centro, uždaro profilio kompozitinis grindų paklotas atitinka atsparumo ugniai reikalavimus ir tam tikrose konfigūracijose nereikia naudoti ugniai atsparaus purškimo. Pagal Plieninių konstrukcijų priešgaisrinės apsaugos techninį kodeksą (GB 51249-2017), jei kompozitinis grindų paklotas atitinka atsparumo ugniai patikros reikalavimus, atsižvelgiant į membranos efektą, papildomų priešgaisrinių priemonių nereikia. Membraninis efektas esant didelėms deformacijoms leidžia deniui išnaudoti jam būdingą atsparumo ugniai potencialą.

3. Sudėtinis veiksmas: uždaro profilio tipas pasiekia visišką sudėtinį elgesį

Uždarų briaunų konstrukcija užtikrina, kad plieninės pakloto briaunos būtų visiškai aptrauktos betonu, panašiai kaip armatūros strypai išlietoje plokštėje. Tai maksimaliai padidina atitinkamas plieno ir betono savybes konstrukcijos sutvirtinimo sistemoje. Eksperimentiniai bandymai patvirtina, kad uždaro profilio grindų paklotai turi didesnę laikomąją galią ir atsparumą šlyčiai, palyginti su atviro profilio sistemomis.

4. Ekonominė nauda: Sumažėjęs klojinių ir sutvirtinimas

Kompozitiniame grindų paklote naudojamas profiliuotas plieno lakštas kaip nuolatinis klojinys, pašalinant montavimo, nuėmimo ir tvirtinimo procesus, susijusius su tradiciniais mediniais klojiniais. Aptarnavimo etape jis veikia kaip apatinis tempimo sutvirtinimas, sumažinantis bendrą reikalingą armatūros kiekį. Įspaudai ant denio paviršiaus sukuria tvirtą sukibimą su betonu, o standžiųjų briaunų įtraukimas užtikrina, kad sistema užtikrina didelę apkrovą.

Pagrindinės veikimo charakteristikos

1. Nuolatinis klojinys be pašalinimo.Profiliuotas plieno lakštas pakeičia tradicinius klojinius, pašalindamas montavimo, nuėmimo ir tvirtinimo žingsnius. Tai sutrumpina statybų grafikus ir sumažina darbo sąnaudas.

2. Dviguba struktūrinė funkcija.Lakštas tarnauja kaip klojinys statybos metu ir kaip tempimo armatūra eksploatacijos fazėje, sumažinant armatūros ir betono sąnaudas.

3. Uždaro profilio denių atsparumas ugniai.Išbandyti uždaro profilio kompozitiniai grindų paklotai gali atitikti atsparumo ugniai reikalavimus be ugniai atsparaus purškimo, todėl sumažėja projekto sąnaudos.

4. Efficient Sequential Workflow.Sistema palaiko vienalaikį montavimą ir etapinį betono liejimą keliuose aukštuose. Sumontuotas paklotas naudojamas kaip darbo platforma tolimesnėms užduotims, tokioms kaip lubų montavimas ir komunalinių paslaugų maršrutizavimas.

5. Seisminis našumas.Grindų paklotas yra sujungtas su pirminėmis ir antrinėmis plieninėmis sijomis šlyties smeigėmis, taip suformuojant integruotą konstrukcinę sistemą su pagerintu seisminiu atsparumu.

Projektavimo ir montavimo instrukcijos

Profilio pasirinkimui:Uždarų briaunų profiliai rekomenduojami projektams, kuriems reikalingas didesnis atsparumas ugniai ir sudėtinis veikimas be papildomos atsparumo ugniai. Atviri profiliai gali būti naudojami ten, kur pageidaujama paprastesnis montavimas arba mažesnis svoris, tačiau atsparumas ugniai ir keliamoji galia turi būti tikrinami atskirai.

Plokštės storiui ir sutvirtinimui:Bendras plokštės storis turi būti ne mažesnis kaip 90 mm, o betono danga virš profiliuoto plieno lakšto turi būti bent 50 mm. Papildomo sutvirtinimo kiekis priklauso nuo tarpatramio, apkrovos ir atsparumo ugniai reikalavimų.

Dėl cinkuotos dangos ilgaamžiškumo:Standartinis cinkuotos dangos svoris yra ne mažesnis kaip 120 g/m² iš abiejų pusių. Labai korozinėje aplinkoje gali prireikti sunkesnės dangos arba papildomos apsaugos.

Diegimo metu:Užtikrinkite tinkamą šlyties smeigės suvirinimą per denį į plieninę siją. Laikykitės nurodyto smeigių atstumo ir atstumo nuo kraštų. Patikrinkite, ar liejant betoną denis yra tinkamai paremtas, kad išvengtumėte pernelyg didelio deformacijos.

Tinkami projektų tipai

1.Grindų ir stogų sistemos aukštybinėms ir itin aukštoms plieninėms konstrukcijoms.

2.Dideli viešieji pastatai, tokie kaip stadionai, parodų centrai ir oro uostų terminalai.

3.Pramoninių ir komercinių pastatų, įskaitant pramonės įmones, logistikos sandėlius ir automobilių stovėjimo vietas, grindų dangos.

4.Plieninių konstrukcijų projektai, kuriems reikalinga greita statyba ir etapinės, nuoseklios darbo eigos.

Dažnai užduodami klausimai

1. Kuo skiriasi atvirų ir uždarų kompozitinių grindų paklotai?

Atvirų briaunų profiliuose yra trapecijos formos briaunelės, kurios nėra visiškai įterptos į betoną, o uždarų briaunų profiliai turi visiškai uždaras briaunas. Uždarų briaunų profiliai paprastai užtikrina geresnį sudėtinį veikimą ir atsparumą ugniai, nes briaunos veikia kaip armatūros strypai, o betonas visiškai apgaubia plieną.

2. Ar kompozitiniam grindų paklotui visada reikalingas ugniai atsparus purškalas?

Ne visada. Uždaro profilio kompozicinės grindų paklotai gali atitikti atsparumo ugniai reikalavimus be ugniai atsparaus purškimo, jei jie atitinka GB 51249-2017 sąlygas, pvz., atsižvelgiant į membranos efektą. Tačiau atvirų briaunų profiliams arba paklotams su plonesnėmis plokštėmis gali prireikti papildomos priešgaisrinės apsaugos. Rekomenduojama atlikti priešgaisrinį inžinerinį įvertinimą.

3. Kaip paklotas sujungiamas su plieninėmis sijomis?

Paklotai sujungiami su plieninėmis sijomis, naudojant smeigių suvirinimą per paklotą. Šlyties smeigės suvirinamos per denį į sijos flanšą, sukuriant kompozicinę jungtį. Smeigės skersmuo, atstumas ir įtvirtinimas turi atitikti projekto projektą ir atitinkamus standartus.

4. Kokį storį turėčiau pasirinkti tam tikram tarpatramiui ir apkrovai?

Reikalingas storis priklauso nuo profilio tipo, tarpatramio, betono storio ir projektinių apkrovų. Įprastoms biuro ar gyvenamosioms patalpoms grindų storis yra 0,8–1,2 mm, tačiau ilgesniems tarpatramiams ar sunkesnėms apkrovoms gali prireikti 1,2–1,5 mm. Norint nustatyti tinkamą storį, reikia atlikti konstrukcinius skaičiavimus.

5. Ar galima naudoti kompozicines grindų dangas korozinėje aplinkoje?

Standartinė cinkuota danga užtikrina gerą atsparumą korozijai daugeliui patalpų viduje. Lauke arba labai korozinėje aplinkoje gali būti nurodyta sunkesnė cinkuota danga arba papildomos apsaugos priemonės. Norėdami sužinoti patvarumo reikalavimus, žiūrėkite projekto specifikacijas.
