Apkrovą laikančių grindų paklotai

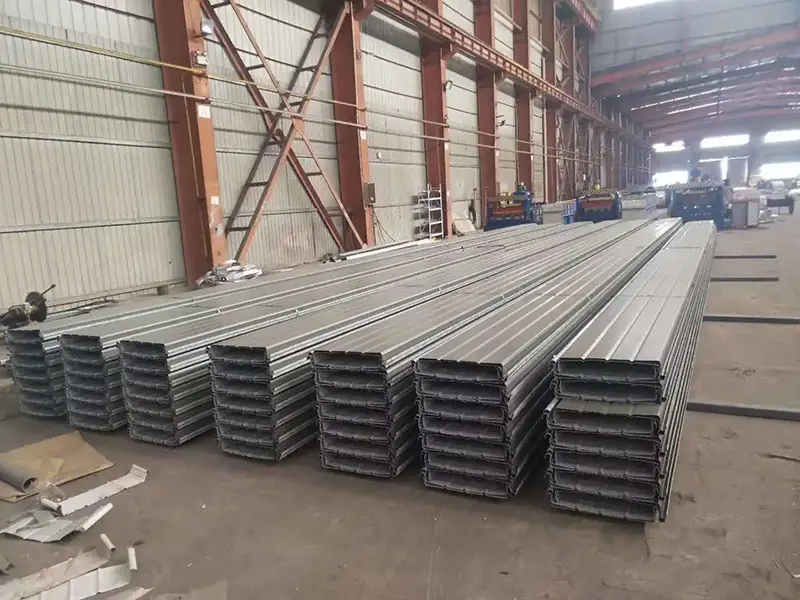

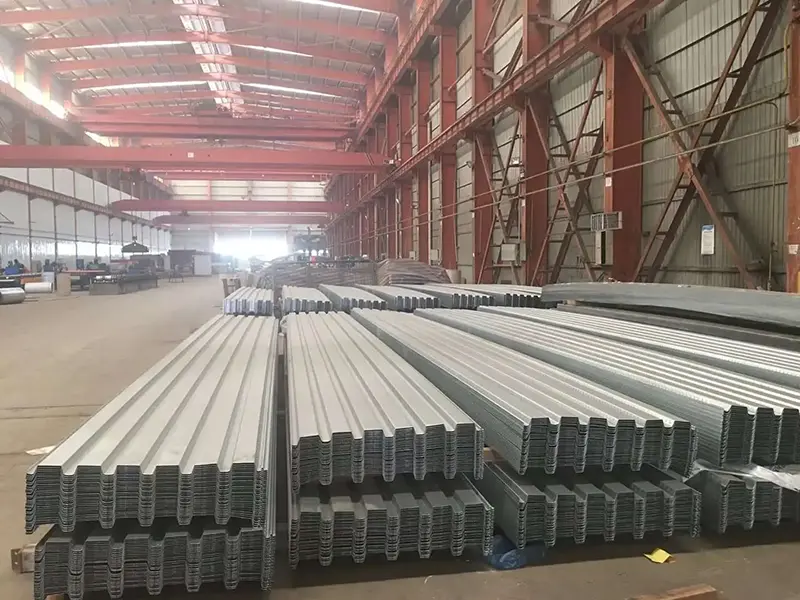

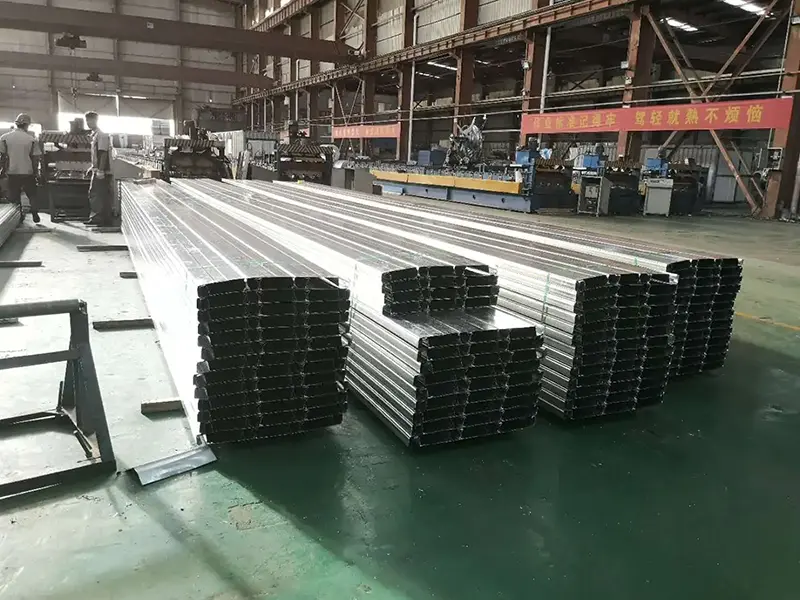

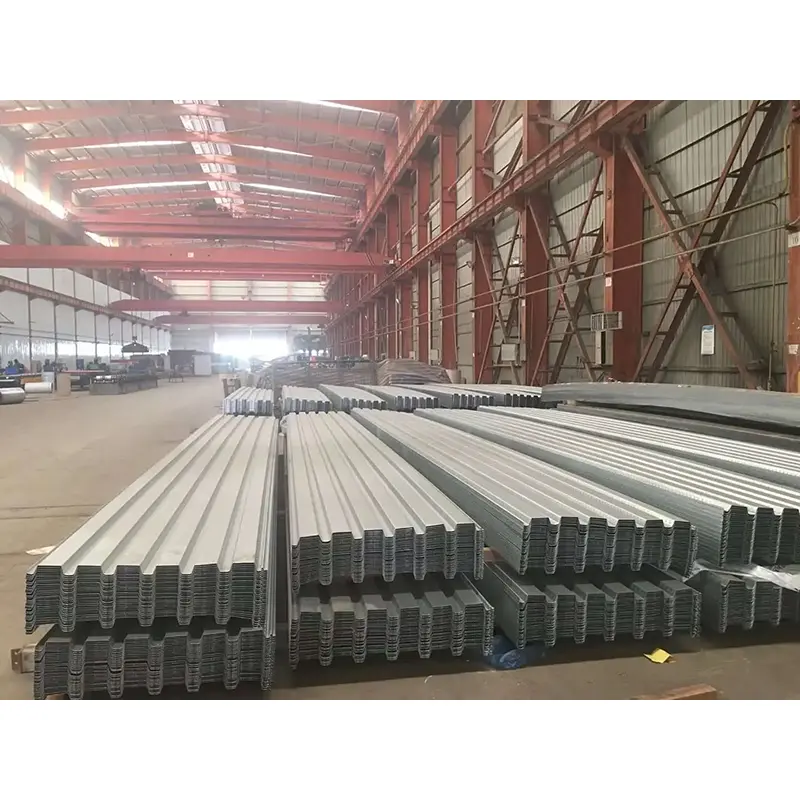

Apkrovą laikantys grindų paklotai, taip pat žinomi kaip plieniniai grindų paklotai arba profiliuoti plieno paklotai, yra šalto valcavimo konstrukcijos komponentas, pagamintas iš cinkuoto plieno lakšto. Jo gofruotas skerspjūvis, priklausomai nuo profilio, yra V, U arba trapecijos formos.SENBO statybinės medžiagostiekia šias plokštes kaip dalį savo plieninių konstrukcijų gaminių asortimento, siūlydama tiek atviro, tiek uždaro profilio variantus kompozitinėms grindų sistemoms.

Statybos metu plokštės veikia kaip nuolatinis klojinys. Po to, kai betonas sukietėja, jie tarnauja kaip tempiamasis armatūra plokštės apačioje. Dėl šios dvigubos funkcijos sistema yra struktūriškai efektyvi ir ekonomiška.

Profilių tipai ir medžiagų parinktys

Atviro profilio paklotai, tokie kaip YX76-305-915 ir YX75-300-880, turi briaunų su atviromis viršūnėmis. Ši konstrukcija palengvina armatūros strypus ir inžinerinių tinklų tiesimą vietoje. Uždaro profilio modeliai, įskaitant YX60-263-790 ir YXB65-185-555, laikosi priešingo požiūrio: briaunos yra visiškai uždaros, todėl apatinė dalis yra lygi ir atsparumas ugniai yra geresnis.

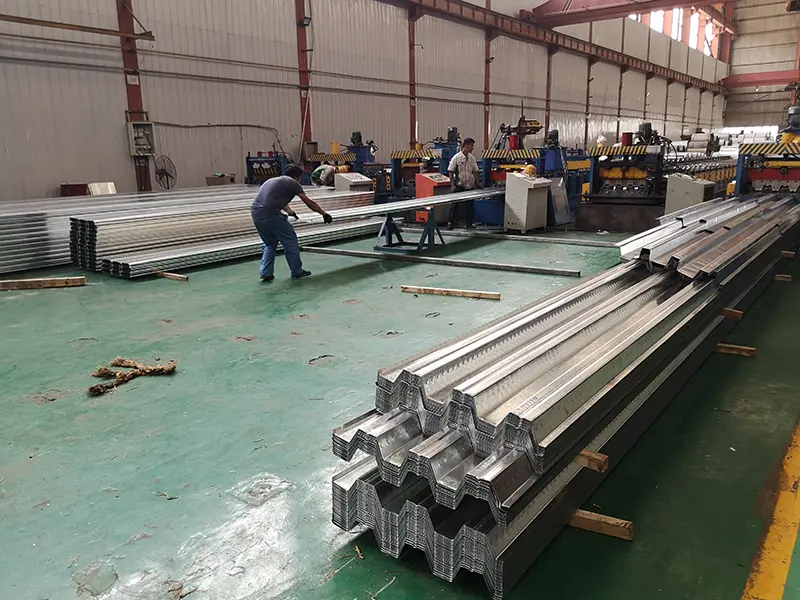

Kalbant apie pagrindines medžiagas, naudojamos karštai cinkuotos plieno ritės, tokios kaip DX51D+Z, Q235 ir Q345. Cinko dangos svoris gali būti reguliuojamas nuo 40 iki 600 g/m², kad atitiktų specifinius antikorozinius poreikius. 21 etapo ritininio formavimo procesas formuoja plokštes, kurių ilgis pritaikomas pagal projektą. Montavimo brigados paprastai gali padengti 2 000–3 000 m² per dieną.

Norint suformuoti integruotą konstrukcinę sistemą, plokštės suvirinamos prie plieninių sijų per denį, naudojant kirpimo smeiges, o gretimos plokštės sujungiamos specialiais prispaudimo įrankiais.

Lauke patvirtintas našumas

1. Mechaninės savybės: išmatuota laikomoji galia

Paimkite YX75-300-880 atviro profilio denį kaip pavyzdį. 75 mm aukščio briaunos, 300 mm atstumas tarp briaunų ir 880 mm efektyvusis plotis, 1,0 mm storio versija užtikrina 135 cm⁴/m inercijos momentą. Statybos etapo keliamoji galia yra 3,2 kN/m², o kompozitinės plokštės ribinė galia siekia 8,5 kN/m². Kai storis padidėja iki 1,2 mm, inercijos momentas pakyla iki 190 cm⁴/m, todėl ribinė galia padidėja iki 12,0 kN/m².

YX51-342-1025 modelis pasakoja panašią istoriją. Jo medžiagų panaudojimo lygis yra 82%, o 1,0 mm plokštės inercijos momentas yra 63,50 cm⁴/m, o sekcijos modulis yra 20,13 cm³/m.

2. Medžiagos stiprumas ir nuovargis

Takumo stiprumą galima reguliuoti plačiame diapazone, nuo 235 MPa iki 550 MPa, o didžiausias tempiamasis stipris yra nuo 340 iki 700 MPa. Esant dinaminei apkrovai, nuovargio trukmė siekia 2 milijonus ciklų, kaip nurodyta EU EN1993-1-3. Atliekant druskos purškimo bandymus, cinkuotos plokštės atlaiko iki 2000 valandų be raudonų rūdžių atsiradimo, o tai reiškia, kad pakrantės aplinkoje tarnavimo laikas viršija 25 metus.

3. Ribos aukščio ir pjūvio optimizavimas

51 mm briaunos aukščio sekcijai buvo atliktas skysčių dinamikos modeliavimas, siekiant optimizuoti jos formą. Su 120 mm betonine plokšte ji pasiekia 3,5 kN/m² vertikalią laikomąją galią ir pasižymi 42 % didesniu lenkimo standumu nei panaši 35 mm briaunos konstrukcija. Baigtinių elementų analizė papildomai patvirtina 0,92 apkrovos perdavimo vienodumo koeficientą 233 mm briaunos žingsnio sekcijai, padedančią išvengti 25 % įtempių koncentracijos, dažnai pastebimos įprastose paklotuose.

4. Seisminis ir atsparumas ugniai: patikrintas bandymais

Neatsižvelgiama ir į seisminius rodiklius. Pasirinkti modeliai atitinka 8 intensyvumo zonoms keliamus dizaino reikalavimus. Taip pat buvo atlikti priešgaisriniai bandymai: uždaro profilio gaminiai atitinka ugniai atsparumo reikalavimus, nereikalaujant purškiamojo ugniai atsparumo.

Techninių duomenų apžvalga

Žemiau esančioje lentelėje apibendrinti standartiniai gamybos parametrai. Galima pritaikyti pagal konkrečius projekto reikalavimus.

Pagrindinės modelio specifikacijos

Pagrindinės veikimo charakteristikos

1. Dvigubas funkcionalumas.Vienas gaminys skirtas dviem tikslams: nuolatiniam klojiniui statybos metu ir tempiamajam sutvirtinimui, kai plokštę eksploatuoja. Tai natūraliai sumažina bendrą plieno suvartojimą.

2. Statybos efektyvumas.Vienu metu galima įrengti kelias grindis, betonuojant etapais. Kasdienis 2 000–3 000 m² įrengimo aprėptis leidžia greitai įgyvendinti projektus.

3. Patikrinamos mechaninės savybės.Takumo stiprumas reguliuojamas nuo 235 iki 550 MPa, o sudėtinių plokščių apkrovos pajėgumai buvo patvirtinti bandymais. Galima pasirinkti visą modelio specifikacijų asortimentą.

4. Atsparumas korozijai.Cinkavimo lygis reguliuojamas nuo 40 iki 600 g/m² ir atsparumas druskos purškimui iki 2000 valandų, todėl plokščių tarnavimo laikas viršija 25 metus net pakrančių regionuose.

5. Profilio lankstumas.Atvirų briaunų profiliai supaprastina armatūros išdėstymą ir komunalinių paslaugų išdėstymą, o uždarų briaunų profiliai suteikia plokščią apatinę dalį ir pagerina atsparumą ugniai. Tinkamas pasirinkimas priklauso nuo projekto prioritetų.

Projektavimo ir montavimo svarstymai

Atviro profilio paklotai:Šis tipas puikiai tinka, kai reikia vietoje sumontuoti armatūrą arba nutiesti komunalines paslaugas briaunų viduje. Atminkite, kad gali prireikti papildomų ugniai atsparių priemonių, atsižvelgiant į projekto ugnies laipsnį.

For closed-profile decking:Jei norima plokščios apatinės lubų tvirtinimo pusės arba jei siekiama išvengti purškiamo ugniai atsparumo, geriau tinka uždaro profilio modeliai.

Pakrantės arba korozinei aplinkai:Reikėtų nurodyti sunkesnę cinko dangą, iki 600 g/m². Druskos purškimo bandymo ataskaitas galima gauti paprašius, kad patikrintų veikimą.

Diegimo metu:Šlyties smeigės turi būti suvirintos per paklotą į plieninę siją pagal nurodytą modelį ir atstumą tarp kraštų. Gretimas plokštes reikia tvirtai sujungti suspaudimo įrankiais, o liejant betoną reikia patikrinti laikinąsias atramas, kad būtų galima kontroliuoti deformaciją.

Tipinės programos

1.Daugiaaukštėms ir ypač aukštoms plieninėms konstrukcijoms reikia patikimų grindų ir stogų sistemų, o laikančiosios paklotos tinka šiam vaidmeniui.

2.Didelio tarpo viešieji pastatai, įskaitant stadionus ir oro uostų terminalus, turi naudos iš sistemos struktūrinio efektyvumo.

3.Logistikos sandėliai ir pramonės įmonės dažnai naudoja šias plokštes platformoms ir grindims valdyti.

4.Bet koks plieninės konstrukcijos projektas, kuriam būdingas griežtas grafikas ir suplanuotos darbo eigos, gali pasinaudoti šios sistemos siūlomu greitu montavimu.

Dažnai užduodami klausimai

1. Kuo skiriasi atviro profilio ir uždaro profilio laikančiosios paklotai?

Atviro profilio paklotas palieka atviras briaunų viršūnes, o tai supaprastina armatūros išdėstymą ir komunalinių paslaugų įrengimą. Uždaro profilio paklotas visiškai apgaubia briaunas, todėl apatinė dalis yra lygi, o atsparumas ugniai paprastai geresnis be purškimo dangos. Pasirinkimas priklauso nuo konstrukcinių, gaisrinių ir architektūrinių poreikių.

2. Kaip parenkamas cinko dangos svoris?

Tai visų pirma priklauso nuo aplinkos poveikio. Vidaus darbams paprastai naudojama standartinė 120–275 g/m² danga. Pakrantėse arba labai korozinėje aplinkoje reikia sunkesnių dangų, iki 600 g/m². Galime padėti nustatyti tinkamą specifikaciją, kai žinomos projekto sąlygos.

3. Kokį briaunų aukštį turėčiau pasirinkti esant tam tikram tarpatramiui ir apkrovai?

Aukštesnės briaunos, pvz., 75 mm, užtikrina didesnį standumą ir apkrovą, todėl galima naudoti ilgesnius tarpatramius arba didesnes apkrovas. Apatiniai šonkauliai, maždaug 51 mm, puikiai tinka trumpesniems tarpatramiams ir lengvesnėms apkrovoms. Norint patvirtinti optimalų profilį ir storį, visada reikia atlikti konstrukcinį skaičiavimą.

4. Ar plokštes galima montuoti be laikino įtvaro?

Tai priklauso nuo plokštės profilio, storio, tarpatramio ir konstrukcijos apkrovų. Kai kurios konfigūracijos yra skirtos montuoti be atramos iki tam tikrų tarpatramių. Reikėtų peržiūrėti gamintojo pateiktas tarpatramių lenteles, o statybos inžinierius turi patikrinti konstrukcijos seką.

5. Kokie standartai taikomi laikančiųjų grindų paklotai?

Pagrindinės nuorodos yra GB 55004-2021 (privalomas sudėtinių konstrukcijų kodas) ir nacionalinio standarto atlasas 05SG522. Dėl nuovargio ir šalto formavimo dizaino dažnai cituojamas EN1993-1-3. Pagal pageidavimą gali būti pateikti medžiagų sertifikatai ir bandymų ataskaitos.
