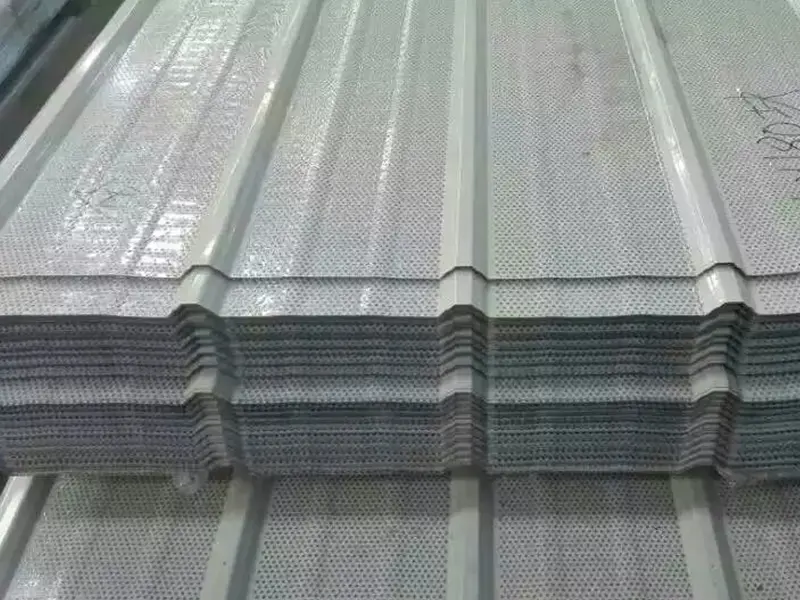

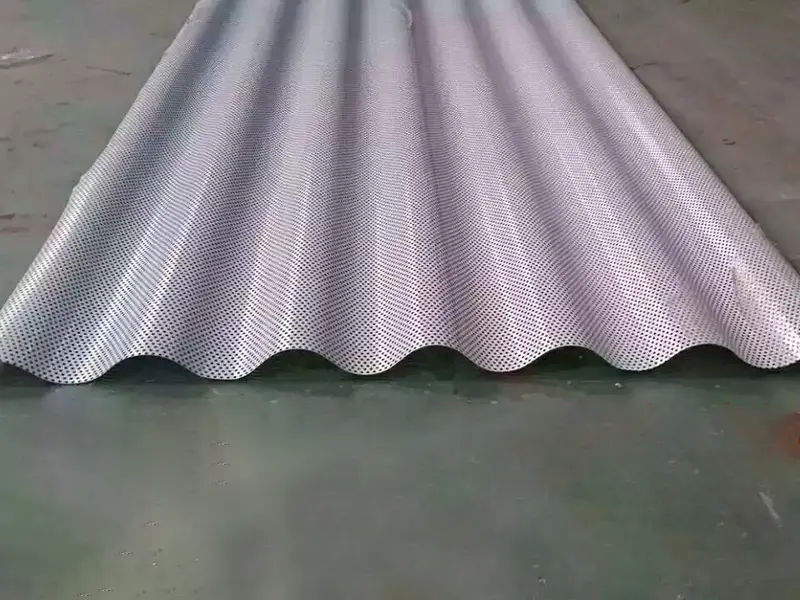

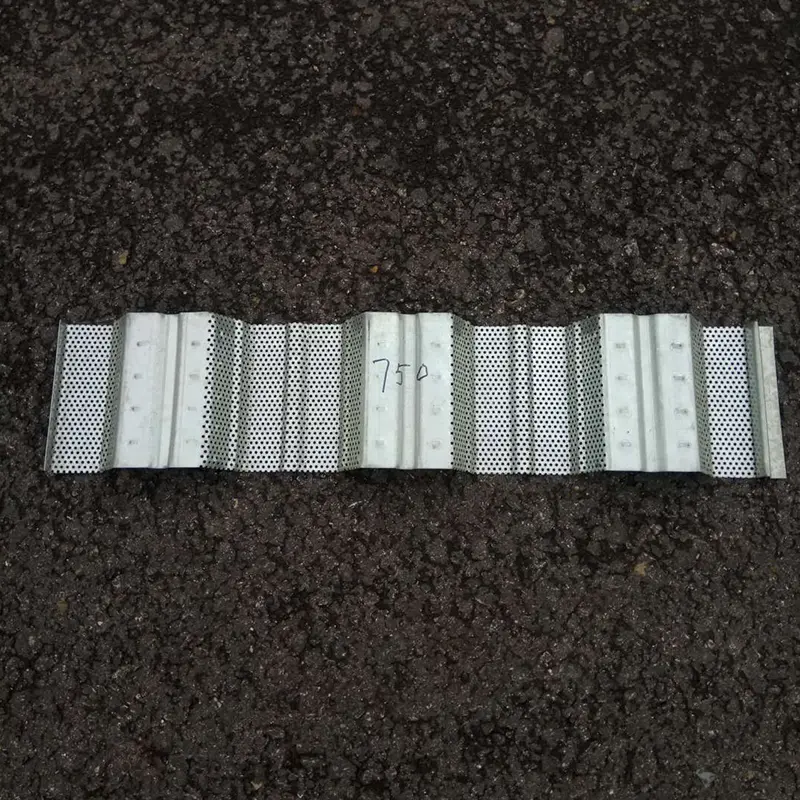

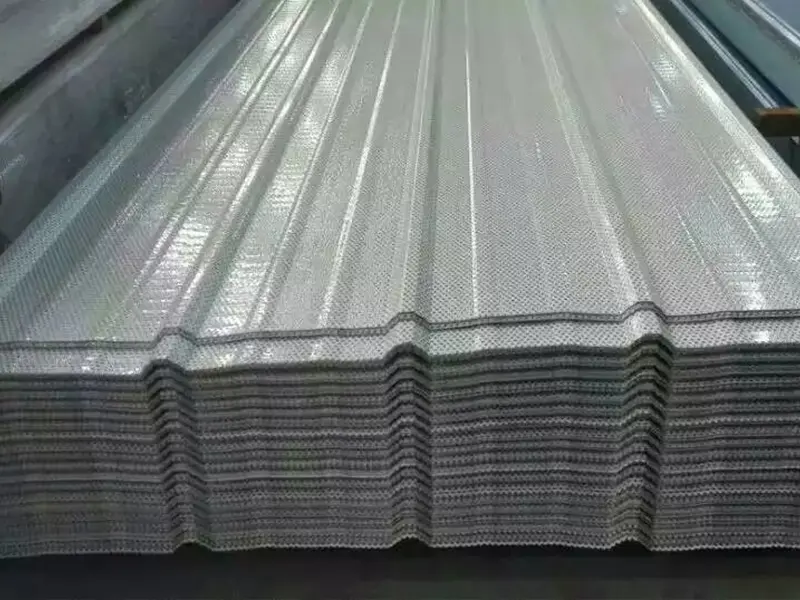

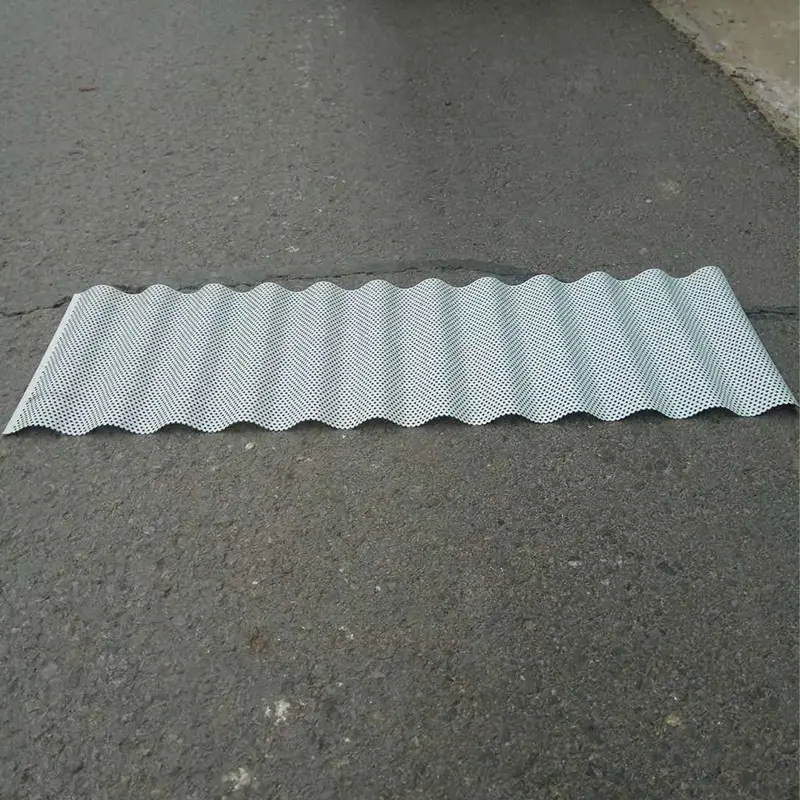

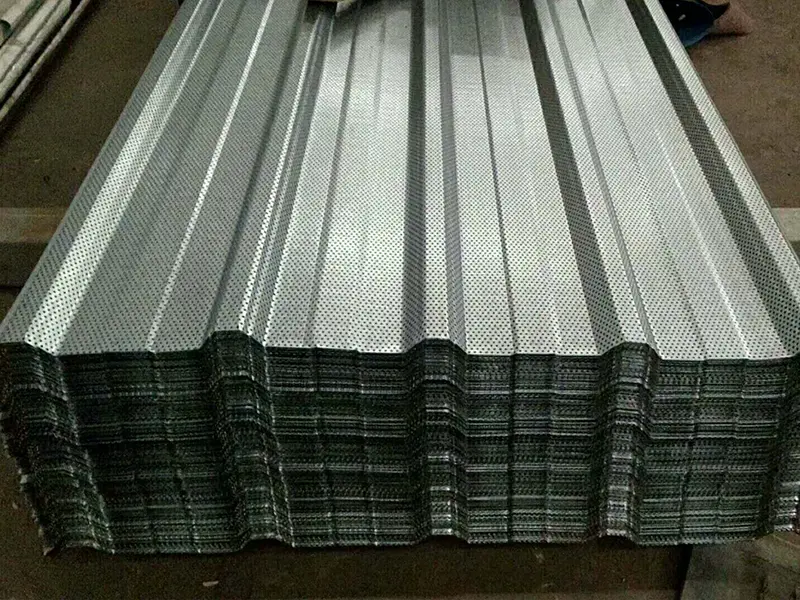

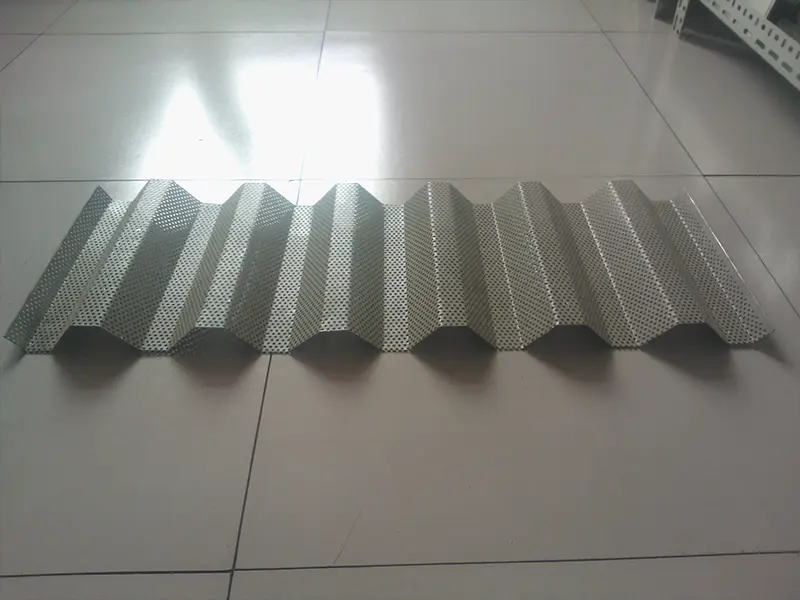

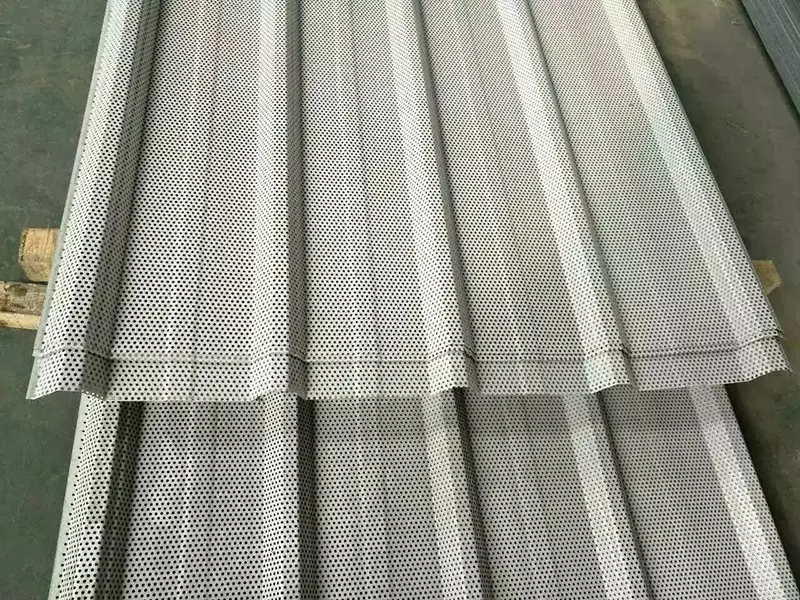

Perforuotos profiliuotos metalinės plokštės

SENBO Building Materials yra prekės ženklas, skirtas funkcionalioms profiliuotoms metalinėms plokštėms. Mūsų pagrindinė gamybos bazė ir automatizuotos linijos yra Jinghai ekonominės plėtros zonoje, Tiandzine, Kinijoje. Į savo perforuotas profiliuotas metalines plokštes esame įsipareigoję integruoti konstrukcijų mechaniką, akustinį ir ventiliacijos dizainą bei oro sąlygoms atsparias antikorozines technologijas.

Kaip įsitvirtinęs tiekėjas metalinių vokų pramonėje, vykdome pilną uždaro ciklo kokybės kontrolės procesą. Nuo pagrindinės medžiagos paėmimo, CNC štampavimo ir ritininio formavimo iki paviršiaus laminavimo ir galutinio gaminio patikros vietoje – kiekviena plokštė prieš išvežant iš gamyklos yra išbandoma įvairiais matmenimis.

Turėdami ilgametę patirtį perforuotų akustinių profiliuotų plokščių gamyboje pagal užsakymą, mes nuolat tiekiame aukštos kokybės gaminius, kurie užtikrina konstrukcijos stabilumą, triukšmo mažinimą, ventiliaciją ir ilgaamžiškumą. Paprašius galima gauti pagrindinių parametrų bandymų ataskaitas ir medžiagų sertifikatus.

Veikimo tikrinimas tikromis eksploatavimo sąlygomis

1. Aštuonių mėnesių išsamus bandymas vietoje

Bandymo trukmė:Aštuoni mėnesiai iš eilės nepertraukiamo stebėjimo vietoje.

Testavimo scenarijai:Pramoninės gamyklos stogo dangos ir vidaus sienos, stadiono lubos, metro įrangos patalpų akustinės sienos ir greitkelių triukšmo barjerai.

Standartinės apkrovos:Tolygiai paskirstytos 0,6–1,2 kN/m² apkrovos, atitinkančios standartines pramonės įmonių ir patalpų lubų apkrovas.

Pagrindinė išvada:Architektūrinių apvalkalų plokščių atveju triukšmo mažinimas, vėdinimas ir konstrukcijos stabilumas yra svarbesnis už įprastų perforuotų lakštų charakteristikas. Tai yra pagrindinis SENBO perforuoto profiliuoto metalo plokščių dizaino pranašumas.

2. Konstrukcinės apkrovos charakteristikų bandymas

Mėnesį trukęs lyginamasis gamyklinių plokščių apkrovos bandymas aiškiai parodė SENBO perforuotų profiliuotų lakštų ir standartinių perforuotų profiliuotų lakštų konstrukcinių savybių skirtumą.

Standartiniai perforuoti profiliuoti lakštai:Esant 1,5 m atstumui, po 3 valandų nuolatinės apkrovos įvyko reikšmingas įlinkis.

SENBO perforuoti profiliuoti lakštai:Dėl optimizuoto gofruoto profilio ir vienodo perforavimo išdėstymo apkrova paskirstoma tolygiai. Esant tokiam pat intervalui ir pilnai apkrovai 72 valandas, jokių matomų deformacijų neatsirado. Lyginamieji lenkimo gebos bandymai kontroliuojamomis sąlygomis (plokštės storis 0,6 mm, perforacijos koeficientas 20%, 35 mm briaunų profilis) parodė 22–28% pagerėjimą.

Pagrindiniai konstrukcijos dizaino elementai, užtikrinantys šį aukštą stiprumą:

Standartiniai 35 mm aukšto profilio šonkauliai:Optimizuoja inercijos momentą, tolygiai paskirsto stogo ir lubų apkrovas bei sumažina lokalizuotas įtempių koncentracijas.

Laipsniškas (quincunx) perforacijos modelis:Išvengia įtempių koncentracijos, susijusios su linijiniais perforacijos modeliais, taip išlaikant bendrą konstrukcijos tvirtumą.

3. Profesionalus garso sugerties ir triukšmo mažinimo testas

SENBO perforuoti profiliuoti lakštai pasižymi akustine struktūra, optimizuota dirbtuvių triukšmui, eismo triukšmui ir vietos aidėjimui. Triukšmo mažinimo efektyvumas buvo patikrintas imituotu bandymu profesionaliose akustinėse laboratorijose.

Bandymo sąlygos:20 % standartinis garso sugerties perforacijos koeficientas, 50 mm akmens vatos pagrindo sluoksnis, išbandytas nuo vidutinio iki aukšto dažnio triukšmo (500 Hz–2000 Hz) pagal ISO 354 / ASTM C423 aidėjimo kambario metodus.

Testo rezultatai:Triukšmo mažinimo koeficientas (NRC) siekia 0,7–0,9. Perforacijos sukuria rezonansinę garsą sugeriančią struktūrą. Garso bangos, einančios per skylutes, patiria daugybę energijos nuostolių ertmėje, efektyviai slopindamos mechaninį riaumojimą, eismo triukšmą ir vietos aidus.

Šis garsą sugeriantis veikimas tinka gamyklų dirbtuvėms, metro įrangos patalpoms, stadionams ir greitkelių triukšmo barjerams, žymiai optimizuojant patalpų akustinę aplinką ir atitinkančią pramoninio triukšmo kontrolės bei viešųjų pastatų akustinius standartus. Išsamias akustinių bandymų ataskaitas galima gauti paprašius.

Realaus pasaulio taikymo scenarijai

1. Pramonės dirbtuvės ir gamyklos

Plieninių konstrukcijų gamybos įmonėje vidines sienų plokštes pakeitus perforuotomis profiliuotomis plokštėmis SENBO gerokai sumažėjo mašinų keliamas triukšmas. Po penkerių metų nepertraukiamo naudojimo plokštėse nesimato dažų nusilupimo ar rūdžių žymių, o konstrukcija išlieka stabili be deformacijų. Išsamią projekto informaciją galima gauti paprašius.

2. Stadionai ir didelės viešosios vietos

SENBO perforuotos profiliuotos plokštės buvo plačiai naudojamos stadionų luboms, siekiant išspręsti aido ir triukšmo problemas. Plokštės taip pat palengvina natūralų apšvietimą ir vėdinimą. Galimi įvairių spalvų, pasižymi švaria, estetiška išvaizda, lengvai montuojami ir sujungiami, ženkliai sutrumpinant statybos grafiką.

3. Greitkelių ir geležinkelio tranzito triukšmo barjerai

Sujungus SENBO perforuotas profiliuotas plokštes su akmens vata triukšmo barjerams, kelių eismo triukšmas buvo sumažintas, kad atitiktų vietinius atitikties standartus. Plokštės atsparios lietaus ir sniego korozijai. Pakrantės zonose įrengtos sekcijos po trejų naudojimo metų neparodė rūdžių ar pažeidimų.

Patvirtintos gaminio specifikacijos

Visoms toliau išvardytoms specifikacijoms taikomos gamyklos bandymų ataskaitos ir medžiagų sertifikatai. Paprašius galima gauti kopijas.

1. Pagrindinė medžiaga:Karštai cinkuotas arba aliuminio-cinku dengtas plienas, aliuminio lydinys, 304/316 nerūdijantis plienas. Dangos variantai apima PE (poliesteris), HDP (didelis patvarumas) ir PVDF (fluorangliavandenis). Šios dangos pasižymi atsparumu dilimui ir UV spinduliams, jų tarnavimo laikas lauke yra 10–30 metų.

2. Standartinis efektyvus plotis:840 mm, 900 mm arba 950 mm. Standartinis modelis turi 35 mm aukštį. Pagal pageidavimą galimi pasirinktiniai bangų profiliai.

3. Plokštės storis:0,4–1,2 mm. Standartiniams projektams paprastai naudojamas 0,5–0,6 mm, o ilgo tarpatramio stogo dangoms – 0,8–1,0 mm.

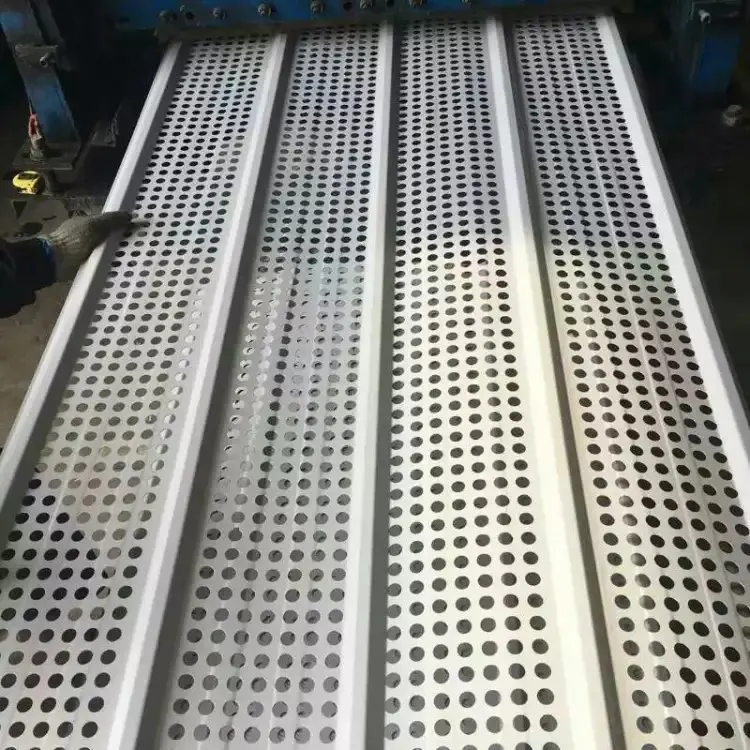

4. Perforacijos specifikacijos:Skylių skersmuo nuo Φ3mm iki Φ12mm. Raštai apima apvalias, pailgas, kvadratines ir pakopines slyvų žiedų skylutes. Atviro ploto santykis reguliuojamas nuo 10% iki 40% pagal poreikį.

5. Apkrovos standartai:Maksimali vienoda apkrova 1,2 kN/m². Tinka standartiniams stogo, lubų ir atitvarų projektams. Atsparumas vėjo slėgiui atitinka nacionalinius pastatų atitvarų plokščių standartus.

6. Ugnies efektyvumas:Cinkuotas pagrindas yra A klasės nedegus. Kartu su akmens vatos užpildo sluoksniu jis atitinka pramoninių objektų atitvarų priešgaisrinės saugos standartus.

Pagrindiniai privalumai

1. Patikrinta pagal realius duomenis, be perdėtų teiginių.Visi parametrai, susiję su apkrova, triukšmo mažinimu ir ventiliacija, nustatyti iš aštuonių mėnesių lauko bandymų ir profesionalios laboratorinės analizės.

2. Optimizuotas konstrukcijos dizainas, užtikrinantis didelį stiprumą ir atsparumą deformacijai.Turi integruotą dizainą su laipsniškomis perforacijomis ir paaukštintomis briaunomis. Tam tikromis bandymo sąlygomis lenkimo laikomoji galia padidėja 22–28 %, todėl ilgą laiką naudojant plačiais tarpatramiais jis nesumažės.

3. Rezonansinis garso sugertis ir triukšmo mažinimas įvairiose aplinkose.Standartinės akustinės perforacijos, suporuotos su užpildymo sluoksniu, pasiekia iki 0,9 triukšmo mažinimo koeficientą (NRC), efektyviai sumažindamos pramoninių operacijų, eismo ir didelių patalpų keliamą triukšmą.

4. Visapusiška gamyklos kokybės kontrolė ir ilgalaikis atsparumas oro sąlygoms.Gaminama automatizuotomis linijomis su keturių etapų patikra (pagrindinė medžiaga, perforacija, danga ir gatavas produktas). Atsparumas korozijai ir oro sąlygoms užtikrina tinkamumą ilgalaikiam naudojimui lauke.

5. Aukštas pritaikymo lygis.Perforacijos raštus, atvirų plotų santykius, plokščių storį, spalvas ir gofruotus profilius galima pritaikyti prie projekto brėžinių, derinant funkcionalumą su architektūrine estetika.

Tiksliniai vartotojai ir projekto programos

1.Plieninės konstrukcijos gamyklos, gamybos cechai ir generatorių patalpos, kuriose reikalingas triukšmo mažinimas ir vėdinimas.

2.Viešieji pastatai, kuriems taikomi specifiniai akustiniai reikalavimai, pavyzdžiui, stadionai, parodų centrai ir paskaitų salės.

3.Triukšmo barjerų projektai greitkeliams, miesto lengviesiems geležinkeliams ir metro sistemoms.

4.Komercinio komplekso fasadai, nuo saulės atstojančios pertvaros, vidaus dekoratyvinės lubos.

5.Lauko aptvarų projektai, kuriems reikalingas ilgalaikis konstrukcijos stiprumas ir atsparumas korozijai.

Kodėl verta rinktis SENBO perforuotas profiliuotas plokštes?

Ieškote daugiafunkcinės perforuotos profiliuotos plokštės, kuri užtikrintų konstrukcijos stabilumą, garso sugertį, vėdinimą, šilumos išsklaidymo ir atsparumo oro sąlygoms? Pasirinkite SENBO. Mes sujungiame konstrukcijų mechanikos, akustikos ir vėdinimo inžinerijos žinias, patvirtintas realaus pasaulio lauko bandymais ir patvirtintą standartizuotos kokybės kontrolės iš mūsų vietinės gamyklos.

Kaip patikimas statybinių medžiagų tiekėjas, tiekiame tiesiogiai gamykloje pritaikytas perforuotas profiliuotas plokštes. Siūlome vieno langelio sprendimą įvairiems pastato atitvarų poreikiams, įskaitant pramoninio triukšmo mažinimą, patalpų akustiką, eismo triukšmo barjerus ir dekoratyvinius fasadus, užtikrinančius praktinio veikimo ir ilgalaikio patvarumo pusiausvyrą. Rinkitės SENBO perforuotas profiliuotas plokštes šiandien ir patirkite integruotą sprendimą, kuris sujungia konstrukcijos tvirtumą, garso sugertį ir ventiliacijos galimybes.

Dažnai užduodami klausimai

1. Kokį perforacijos laipsnį turėčiau pasirinkti norint sugerti garsą?

Daugeliui akustinių įrenginių rekomenduojamas atviro ploto santykis nuo 15% iki 25%. 20 % perforacijos laipsnis kartu su 50 mm akmens vatos pagrindu pasiekia 0,7–0,9 NRC, tinka pramoninių ir viešųjų pastatų triukšmo kontrolei.

2. Koks rekomenduojamas stogo dangos plokštės storis?

Ilgo tarpatramio stogo dangai rekomenduojame 0,8–1,0 mm storio plokštę, kad būtų užtikrinta pakankama laikomoji galia ir atsparumas vėjo pakėlimui. Standartinėms sienoms arba luboms paprastai pakanka 0,5–0,6 mm.

3. Ar šias plokštes galima naudoti pakrantėje arba labai korozinėje aplinkoje?

Taip. Siūlome aliuminio-cinku dengtą plieną, aliuminio lydinį ir 304/316 nerūdijančio plieno pagrindus su PVDF arba HDP dangomis. Šios parinktys užtikrina puikų atsparumą korozijai ir buvo sėkmingai naudojamos pakrantės zonose, kuriose po trejų metų eksploatacijos nėra rūdžių.

4. Ar prieš užsakydami pateikiate pavyzdžius ir techninę pagalbą?

absoliučiai. Mes teikiame nemokamus pavyzdžius įvertinimui, o mūsų inžinierių komanda siūlo technines konsultacijas dėl perforacijos projektavimo, konstrukcijų skaičiavimų ir montavimo nurodymų. Prašome susisiekti su mumis dėl savo projekto reikalavimų.

5. Kokios informacijos man reikia norint pateikti citatą?

Nurodykite plokštės tipą, matmenis, perforacijos modelį ir atviro ploto santykį, pagrindo medžiagą ir dangą, kiekį ir visus specialius reikalavimus, pvz., ugnies lygį arba akustinį tikslą. Mūsų komanda parengs išsamią citatą ir pristatymo laiką.
