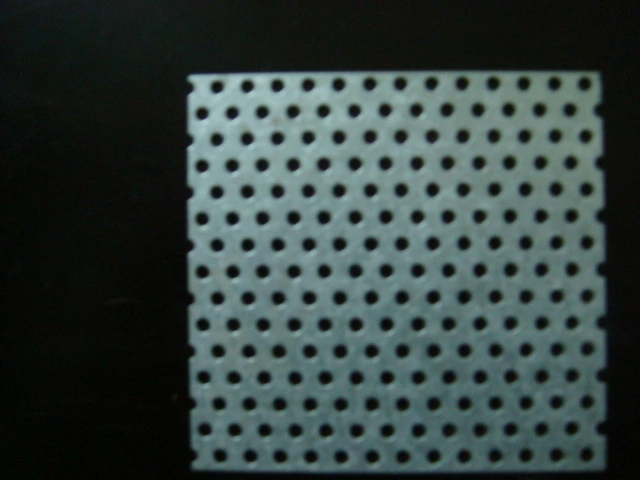

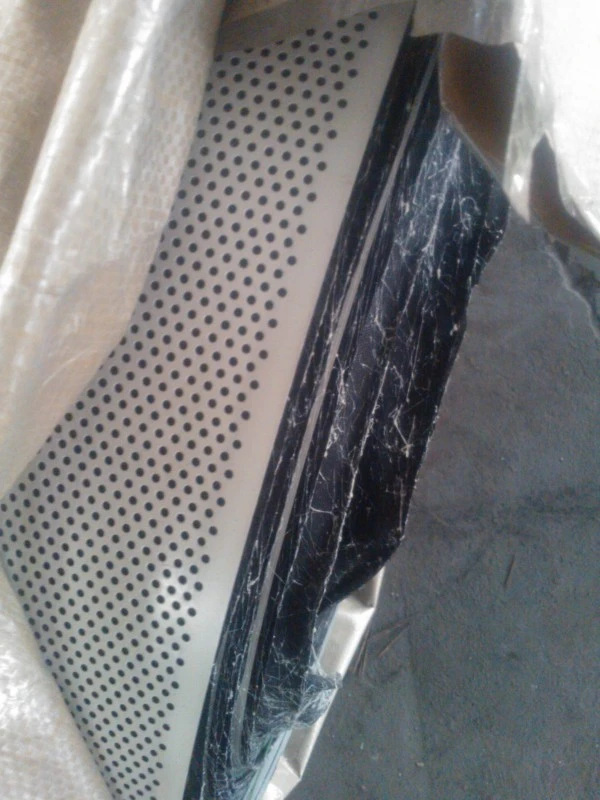

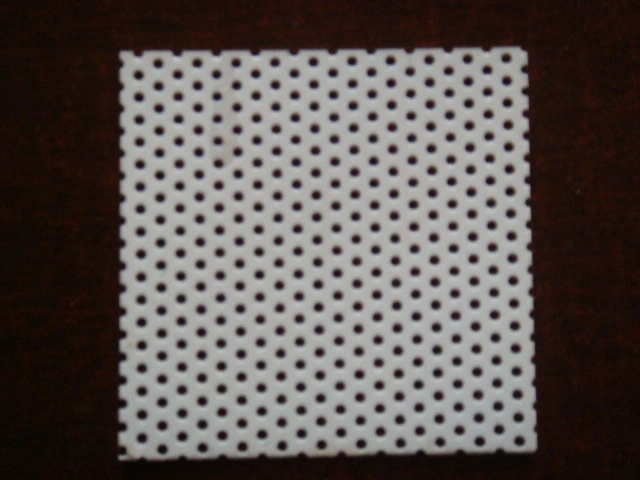

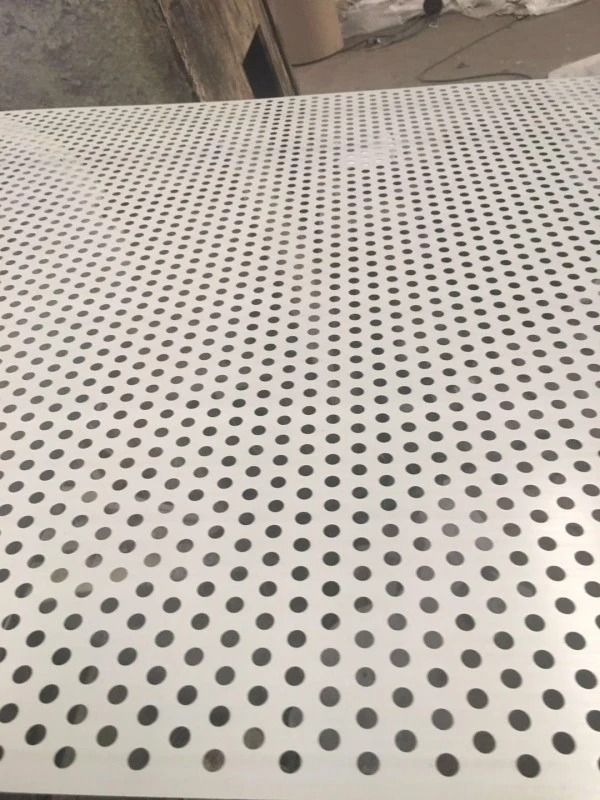

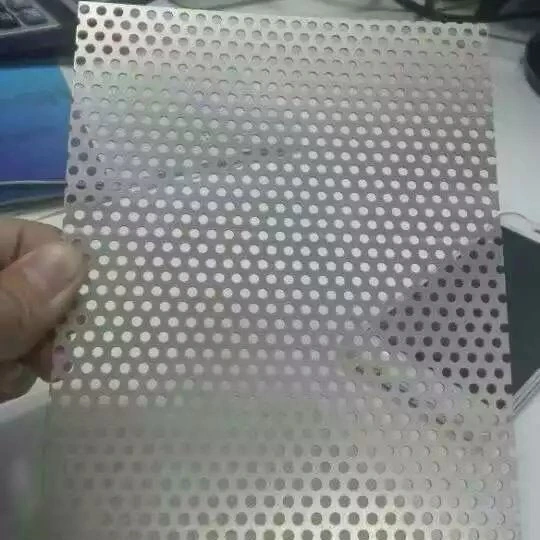

Spalvotas perforuotas plieno lakštas

Perforuoti metalo lakštai, taip pat žinomi kaip perforuotos plokštės arba perforuotas tinklelis, gaminami perforuojant skylutes į metalo lakštus.SENBO statybinės medžiagostiekia šiuos produktus architektūriniam, akustiniam ir pramoniniam pritaikymui, daugiausia dėmesio skiriant matmenų tikslumui ir medžiagų atsekamumui.

Pagrindinės medžiagos pasirinkimas priklauso nuo eksploatavimo aplinkos ir eksploatacinių savybių reikalavimų. Paprastai naudojamos trys medžiagų grupės:

304 nerūdijantis plienas:Užtikrina atsparumą korozijai, tinkantį lauko ir chemiškai agresyviai aplinkai. Reprezentatyviame pavyzdyje rūdžių nerasta po 1000 valandų atlikto druskos purškimo bandymo ASTM B117 sąlygomis. Faktinės savybės priklauso nuo paviršiaus apdailos ir briaunų paruošimo.

Aliuminio lydinys (pvz., 6061):Mažas tankis (apie 2,7 g/cm³) ir geras tvirtumas. Medžiaga gali būti anoduota arba padengta milteliniu būdu, kad būtų padidintas paviršiaus ilgaamžiškumas ir išvaizda.

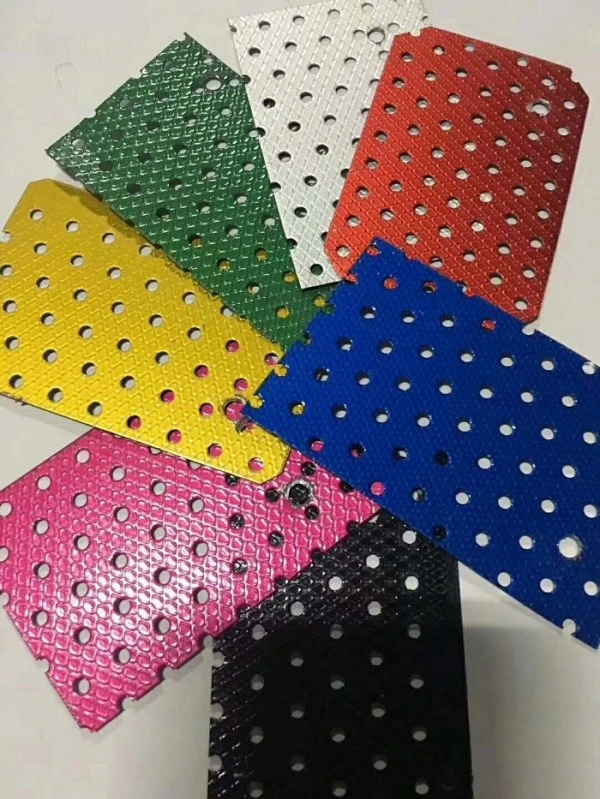

Q235 cinkuotas arba spalvotas plienas:Ekonomiškas variantas bendram architektūriniam ir pramoniniam naudojimui. Paviršiaus apsauga paprastai pasiekiama naudojant karštąjį cinkavimą, po kurio dengiamas elektrostatinis miltelinis dažymas.

Gamybos procesas ir matmenų diapazonas

Didelės spartos CNC perforavimo įranga sukuria daugiau nei 20 perforavimo raštų, įskaitant apvalias, kvadratines, plyšines, šešiakampes, kryžmines, žuvies žvynų ir slyvų žiedų formas. Šis procesas leidžia tiksliai valdyti skylės skersmenį, atstumą ir atviro ploto santykį.

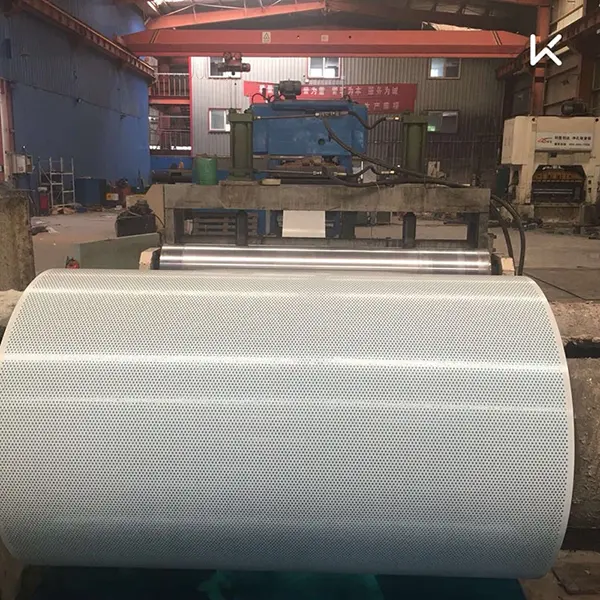

Plokšti lakštai gali būti gaminami nuo 0,1 mm iki 15 mm storio, o skylių skersmuo svyruoja nuo 0,1 mm iki 200 mm. Suvyniotų lakštų storis nuo 0,2 mm iki 1,5 mm, didžiausias plotis 1250 mm, o skylių skersmuo – nuo ​​0,5 mm iki 10 mm. Architektūrinėms reikmėms įprastas storis svyruoja nuo 0,5 mm iki 2,0 mm, o skylių skersmuo yra nuo 3 mm iki 20 mm. Atviro ploto santykis yra nuo 15% iki 60%, o skylės skersmens tolerancija kontroliuojama ±0,1 mm.

Paviršiaus apdorojimo parinktys

Aliuminio lydinio lakštai gali būti anoduoti, kad būtų sukurtas kietas, tankus oksido sluoksnis, kuris pagerina atsparumą korozijai ir paviršiaus kietumą. Miltelinis dažymas suteikia aplinkai nekenksmingą apdailą su geru atsparumu oro sąlygoms ir cheminėms medžiagoms. Elektroforetinė danga užtikrina vienodą dengimą ir stiprų sukibimą.

Plieno lakštai paprastai yra apsaugoti karštuoju cinkavimu, po kurio dengiamas elektrostatinis miltelinis dažymas, o tipinis dangos storis ne mažesnis kaip 60 μm.

Išmatuotos našumo charakteristikos

1. Akustinė charakteristika: NRC vertės iš laboratorinių tyrimų

Perforuoti lakštai prisideda prie garso sugerties, kai montuojami su oro tarpu arba porėta pagrindo medžiaga. Garso bangos, patenkančios į skylutes, praranda energiją dėl trinties ir klampumo poveikio atidarymo paviršiuose.

Garso sugerties koeficientai buvo išmatuoti nurodytais oktavos dažniais pagal ASTM C423 reprezentatyviam rinkiniui, kurį sudaro šešiakampė skylė aliuminio plokštė su porėtu pagrindiniu sluoksniu ir oro ertme. Gautas triukšmo mažinimo koeficientas (NRC) buvo 0,8 arba didesnis, kai bandoma konfigūracija. Tikrasis NRC konkrečiam įrenginiui priklauso nuo plokštės storio, skylės dydžio, perforacijos greičio, pagrindo medžiagos, oro ertmės gylio ir montavimo būdo. Bandymų ataskaitas galima gauti paprašius.

2. Mechaninės savybės ir apkrova

Mechaninis veikimas priklauso nuo pagrindinės medžiagos, storio ir perforacijos modelio. Struktūrinė apkrova turėtų būti apskaičiuojama pagal taikomą projektavimo standartą, atsižvelgiant į plokštės storį, perforacijos geometriją, atstumą tarp atramų, tarpatramį ir tvirtinimo metodą. Palyginimui, 3 mm storio plieninė plokštė su kvadratinėmis perforacijomis (10 mm diafragma) ir nurodytu atramos tarpatramiu buvo patikrinta, kad atlaikytų tolygiai paskirstytą 5 kN/m² apkrovą inžineriniais skaičiavimais. Išsamius skaičiavimo užrašus galima pateikti paprašius.

Plokštės su apvaliomis perforacijomis (20 mm diafragma, 50 % atviras plotas) rodo 50 Pa arba mažesnį oro srauto pasipriešinimą, kai bandoma pagal ISO 5801.

Atsparumas korozijai patikrintas atliekant druskos purškimo bandymą: 304 nerūdijančio plieno mėginys po 1000 valandų nerūdija pagal ASTM B117; cinkuotas plienas su karštuoju cinkavimu ir milteliniu dažymu po 500 valandų pagal tą patį standartą nenulupdavo ar nerūdytų. Yra bandymų ataskaitos.

3. Paviršiaus patvarumas ir atsparumas oro sąlygoms

Anoduotos arba milteliniu būdu dengtos aliuminio plokštės pasižymi geresniu atsparumu korozijai, dilimui ir UV poveikiui. Kiekvieno paviršiaus apdorojimo efektyvumas gali būti patvirtintas atitinkamomis bandymų ataskaitomis, pateiktomis kartu su užsakymu.

4. Taikymo patirtis statybose ir transporte

Perforuotos plokštės naudojamos transportavimo triukšmo barjeruose, dažnai derinamos su garsą sugeriančia medžiaga už perforuoto paviršiaus. Viešuosiuose pastatuose, tokiuose kaip oro uostų terminalai, geležinkelio stotys, stadionai ir parodų centrai, plokštės užtikrina akustinį valdymą, tuo pačiu suteikiant vizualinio dizaino lankstumo.

Architektūriniuose fasaduose naudojami perforavimo raštai, siekiant sukurti pusiau permatomus efektus ir šviesos ir šešėlių variacijas. Dokumentuoti pavyzdžiai yra metalinis „Skylight Apartments“ fasadas Prancūzijoje ir Centrinės dailės akademijos biblioteka. Dėl konkrečių projekto nuorodų ir dokumentacijos susisiekite su mūsų komanda.

Techninės specifikacijos ir įrodymų pastabos

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais bandymų standartais. Jei reikia, pareikalavus galima gauti įrodymų dokumentus.

Pagrindinės savybės ir praktinė nauda

1. Patvirtintas akustinis veikimas.NRC didesnis nei 0,8 patvirtintas konkrečiam išbandytam mazgui. Kartu su atitinkama atrama ir oro ertme plokštės padeda sumažinti triukšmo lygį eismo užtvarose ir architektūrinėse akustinėse sistemose.

2. Medžiagos lankstumas.Galimi variantai: 304 nerūdijantis plienas, skirtas atsparumui korozijai, aliuminio lydinys, skirtas lengvoms dekoratyvinėms reikmėms, ir cinkuotas plienas, skirtas ekonomiškam bendram naudojimui.

3. Perforacijos modelio įvairovė.Galimi daugiau nei 20 raštų su tinkinamu skylės skersmeniu ir atviros erdvės santykiu, kad būtų pasiektas norimas vizualinis skaidrumas, akustinis efektyvumas ir ventiliacija.

4. Orui atspari apdaila.Aliuminio plokštės gali būti anoduotos arba dažytos milteliniu būdu; plieninėse plokštėse naudojamas karštasis cinkavimas ir miltelinis dažymas. Galima pateikti bandymų ataskaitas dėl atsparumo druskos purškimui.

5. Platus pritaikymo spektras.Tinka dekoratyviniam akustiniam apdorojimui viešuosiuose pastatuose, eismo triukšmo užtvarose, pramoninės įrangos apsaugose, filtravimo komponentuose.

Pasirinkimo ir montavimo instrukcijos

Akustinėms reikmėms:Pasirinkite perforacijos modelį ir atvirą sritį pagal tikslinį dažnių diapazoną. Porėta pagrindo medžiaga ir oro tarpas žymiai pagerina absorbciją. Naudokite ASTM C423 bandymo duomenis, tačiau patikrinkite savo konkretaus mazgo našumą.

Lauko fasadams:Norėdami užtikrinti ilgalaikį atsparumą korozijai, rinkitės 304 nerūdijantį plieną arba milteliniu būdu dengtą aliuminį. Įsitikinkite, kad plokštės storis ir profilis atitinka projekto vietos vėjo apkrovos reikalavimus.

Pramoniniam filtravimui:Tiksliai nurodykite reikiamą skylės skersmenį, tarpą ir atvirą plotą. Matmenų tolerancijos kontrolė yra labai svarbi nuosekliam filtravimo veikimui.

Diegimo metu:Atsargiai tvarkykite plokštes, kad nesulenktumėte ar nepažeistumėte perforuotų kraštų. Naudokite tinkamas tvirtinimo detales ir atraminį rėmą. Akustinių mazgų atveju įsitikinkite, kad atraminė medžiaga yra sumontuota be tarpų ar suspaudimo, dėl kurio gali sumažėti našumas.

Individualios gamybos palaikymas

Priimame užsakovo pateiktus brėžinius įprastais CAD formatais (DXF, DWG) individualiems perforavimo maketams. Mūsų inžinierių komanda prieš gamybą peržiūri skylių geometriją, atstumą nuo krašto, atvirą plotą ir formavimo reikalavimus. Pirmą gaminio apžiūrą ir medžiagų sertifikatus galima gauti paprašius.

Tipiškos taikymo sritys

1.Garso barjerų sistemos, skirtos eismo triukšmo kontrolei greitkeliuose, geležinkeliuose ir metro.

2.Garsą sugerianti vidaus apdaila dideliems viešiesiems pastatams, įskaitant oro uostų terminalus, greitųjų geležinkelių stotis, stadionus ir parodų centrus.

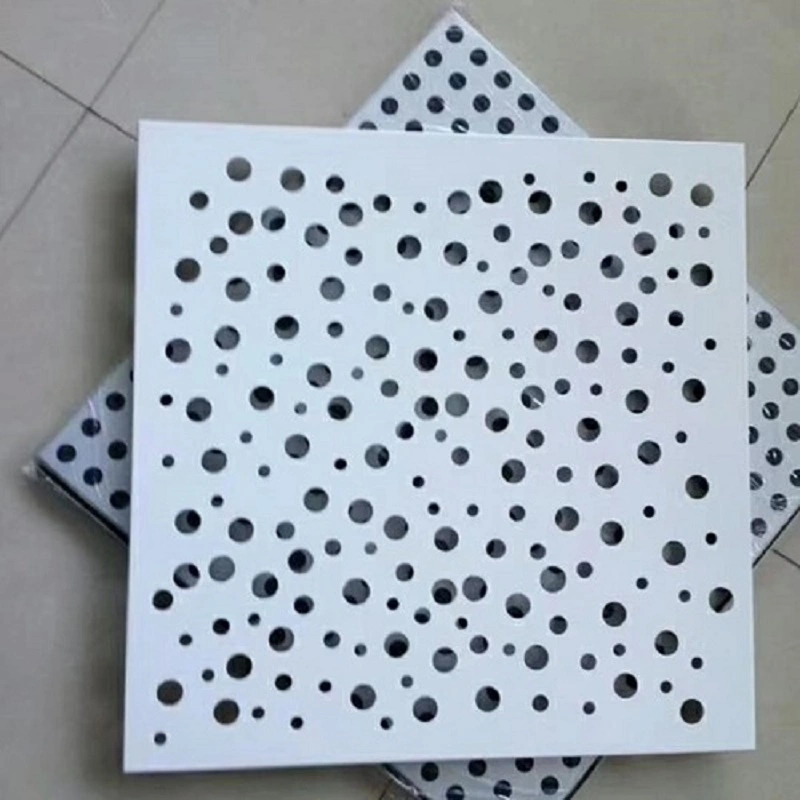

3.Architektūriniai fasadai, lubos ir pertvaros, kuriantys šviesos ir šešėlių efektus ir pusiau permatomus vizualinius dizainus.

4.Apsauginiai dangteliai pramoninei įrangai, šilumos išsklaidymo plokštėms ir garsiakalbių grotelėms.

5.Pramoninis filtravimas ir filtravimas chemijos mašinoms, farmacijos įrangai ir maisto perdirbimo mašinoms.

Dažnai užduodami klausimai

1. Kaip akustinėms luboms pasirinkti perforacijos dydį ir atvirą plotą?

Pasirinkimas priklauso nuo tikslinio dažnių diapazono ir pagrindo medžiagos. Bendram kalbos diapazono įsisavinimui įprastas atviras plotas yra 20–30%, o skylių skersmuo 3–6 mm. Storesnis porėtas pagrindas ir gilesnė oro ertmė pagerina žemo dažnio sugertį. Dėl kritinių erdvių rekomenduojame išbandyti reprezentacinį mazgą arba pasikonsultuoti su akustikos specialistu.

2. Kuo skiriasi perforuoti metalo lakštai ir išplėstinio metalo lakštai?

Perforuoti lakštai perforuojami iš kieto metalo, paliekant švarų, vienodą skylių raštą ir didelį tikslumą. Išplėstas metalas yra plyšęs ir ištemptas, sukuriant tinklelį su rombo formos angomis ir tekstūruotu paviršiumi. Perforuoti lakštai paprastai pasižymi geresniu plokštumu ir platesniu dekoratyvinių raštų asortimentu, o išplėstinis metalas dažnai yra lengvesnis ir pigesnis tam tikroms pramonės reikmėms.

3. Ar perforuotus metalo lakštus galima išlenkti ar suformuoti po štampavimo?

Taip, bet apimtis priklauso nuo medžiagos, storio ir perforacijos modelio. Labai atviri raštai sumažina formuojamumą. Jei reikia formuoti, perforavimo išdėstymas turi būti suprojektuotas taip, kad būtų išvengta per didelio įtempimo skylių kraštuose. Aptarkite formavimo reikalavimus su mūsų inžinierių komanda projektavimo etape.

4. Kokią medžiagą turėčiau pasirinkti pakrantės fasadui?

Pakrantės aplinkoje paprastai rekomenduojamas 304 nerūdijančio plieno arba aliuminio lydinys su tinkama anoduota arba milteliniu būdu padengta apdaila. Nerūdijantis plienas pasižymi didžiausiu atsparumu korozijai, o aliuminis yra lengvesnis. Venkite standartinio cinkuoto plieno, nebent jis turi papildomų apsauginių dangų, tinkamų konkrečioms sąlygoms.

5. Ar didesnis atviras plotas visada geriau sugeria garsą?

Nebūtinai. Nors didesnis atviras plotas leidžia daugiau garso pasiekti pagrindinę medžiagą, yra optimalus diapazonas. Virš tam tikros ribos sumažėja skydo masė ir standumas, o tai gali sumažinti žemo dažnio našumą. Atviro ploto, skylės skersmens, pagrindo medžiagos ir ertmės gylio sąveika lemia bendrą absorbciją. Norint gauti tikslius rezultatus, rekomenduojama atlikti testavimą arba modeliavimą.
