Pastato atitvarų atraminę sistemą sudaro antriniai konstrukciniai elementai, tvirtinimo detalės, hidroizoliaciniai komponentai ir apdailos priedai, jungiantys pagrindinį plieninį karkasą su stogo ir sienų plokštėmis.SENBOStatybinės medžiagostiekia visą šių komponentų asortimentą plieninių konstrukcijų projektams, įskaitant apkabas, atraminius spaustukus, latakų sistemas, plokštes ir sandarinimo medžiagas.
Sistema paprastai skirstoma į penkias funkcines grupes:
Struktūrinė parama:C, Z, U ir L formos plieninės kojelės, skrybėlių kanalai, strypai ir tvirtinimo vamzdžiai. Šie elementai perkelia apkrovas nuo stogo ir sienų plokščių į pirminį plieninį rėmą.
Tvirtinimas ir sujungimas:Stogo ir sienų atraminiai spaustukai, stumdomi ir fiksuoti laikikliai, savaime gręžiantys varžtai, kirpimo smeigės ir paslėptos tvirtinimo detalės. Šie komponentai nustato, kaip plokštės tvirtinamos ir kaip prisitaiko prie šiluminio judėjimo.
Drenažas:Plieniniai arba nerūdijančio plieno latakai, lietaus vandens išleidimo angos, lietvamzdžiai ir sifoniniai drenažo komponentai. Tinkama drenažo konstrukcija apsaugo nuo vandens kaupimosi ir nuotėkio per stogo perimetrą.
Mirksėjimas ir apdaila:Ridge dangteliai, blizgantys lakštai, kraštų apdaila, užsegimai ir lašeliai. Šie elementai užsandarina plokščių kraštus ir perėjimus, neleidžia vandeniui patekti į vandenį ir suteikia užbaigtą išvaizdą.
Izoliacija ir sandarinimas:Šilumos izoliacija, garų barjerai, kvėpuojančios membranos, sandarinimo juostos ir tarpikliai. Šie gaminiai kontroliuoja šilumos perdavimą, kondensaciją ir palaiko sandarumą.
C formos kojelėsyra plačiausiai naudojami antriniai elementai metaliniuose pastatų apvalkaluose. Dydžiai nuo C80 iki C350, storis nuo 1,5 mm iki 3,5 mm. Juos paprasta pagaminti ir sumontuoti, todėl jie tinka bendriems pramoniniams pastatams ir sandėliams.
Z formos garbanossiūlo geresnes persidengimo charakteristikas nei C formos sekcijos ir dažnai nurodomos ilgesniems tarpatramiams. Dydžiai svyruoja nuo Z80 iki Z350, su iš anksto pradurtomis skylėmis, kad būtų pagerintas montavimo tikslumas ir drenažo efektyvumas.
U formos ir L formos plienasnaudojami durų ir langų rėmams, kampų sutvirtinimui ir kraštų tvirtinimui.Skrybėlių kanalaidirbti su atitinkamais atraminiais laikikliais sistemose, kurioms reikalingas tikslus išlyginimas. Strypai ir tvirtinimo vamzdžiai pagerina bendrą staktos sistemos stabilumą.
Atraminiai spaustukai yra techniškai svarbiausia stovinčio siūlių stogo sistemos dalis.Stumdomos atramosleisti stogo plokštei išsiplėsti ir susitraukti dėl temperatūros pokyčių, taip sumažinant įtampą, kuri kitu atveju galėtų sukelti sulinkimą arba tvirtinimo elementų nuovargį. Šios atramos paprastai turi izoliacinį tarpiklį, kad būtų išvengta šilumos tiltelių susidarymo.Fiksuotos atramosnaudojami tose vietose, kur judėjimas turi būti suvaržytas, pavyzdžiui, prie karnizo ar keteros.
Savaime gręžiantys varžtai su EPDM poveržlėmis yra standartinė tvirtinimo detalė daugeliui sienų ir stogo plokščių jungčių. Poveržlė išlaiko oro nepraleidžiantį sandarumą, o varžtų danga lemia atsparumą korozijai. Šlyties smeigės naudojamos kompozicinėse grindų paklodžių sistemose, kad būtų sujungta denis su plienine sija ir perduodamos šlyties jėgos.
Stovioms siūlių sistemoms nerūdijančio plieno spaustukai ir aliuminio spaustukai tvirtina plokštes neprasiskverbdami į stogo paviršių. Tai sumažina atvirų tvirtinimo detalių skaičių ir pagerina ilgalaikį atsparumą oro sąlygoms.
Plieniniai latakai yra pagrindinis stogo drenažo surinkimo elementas. Įprastos medžiagos yra cinkuotas plienas ir nerūdijantis plienas, kurių storis nuo 1,0 mm iki 2,0 mm. Nerūdijantis plienas pasižymi geresniu atsparumu korozijai ir yra pageidautinas pakrančių arba pramoninėje aplinkoje.

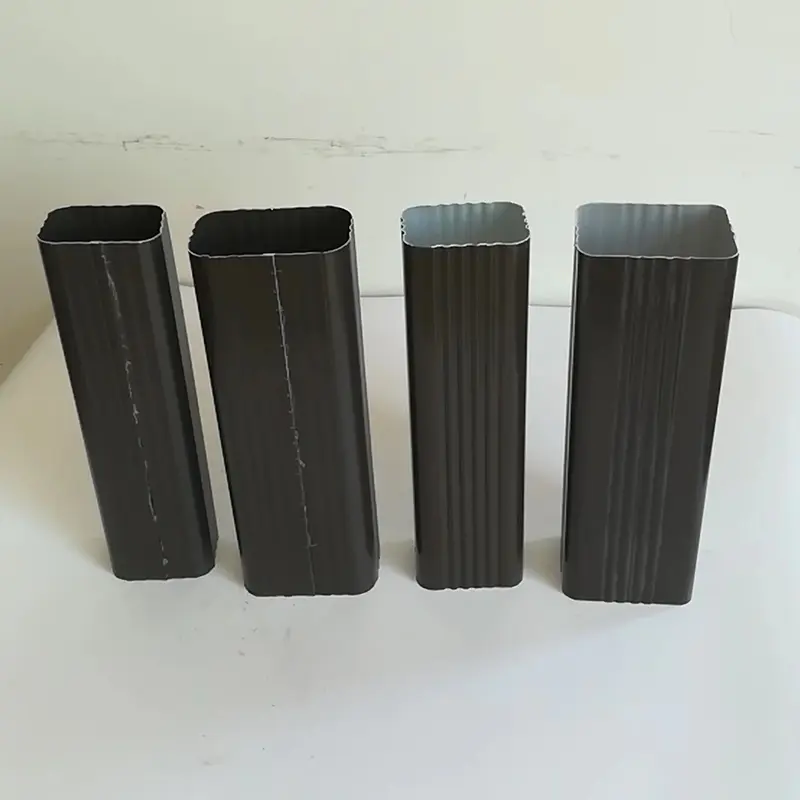

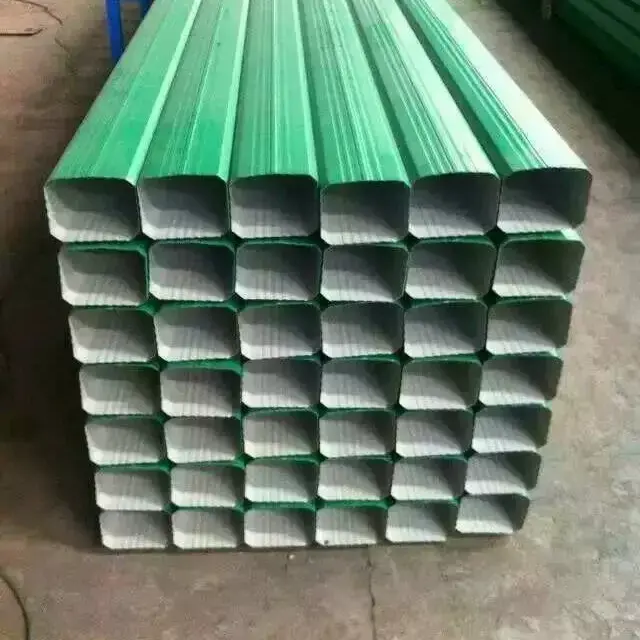

Sifoninės drenažo sistemos naudojamos didelio tarpatramio stogams, kur reikalingas didelis drenažo pajėgumas. Sistemą užbaigia lietvamzdžiai ir lietaus vandens išvadai, nukreipiantys vandenį iš latako į gruntinį drenažo tinklą.
Blyksniai ir apdailos detalės užsandarina perėjimus tarp plokščių, sienų ir stogo angų. Stogo viršūnę dengia kraigo dangteliai, sienelės ir stogo sankryžos tvarko blyksniais lakštai, o perimetrą užbaigia kraštų apdaila. Užsegimai ir lašeliniai kraštai neleidžia vandeniui patekti į plokščių galus ir karnizus.
Po stogu ir sienų plokštėmis sumontuotos izoliacinės medžiagos, tokios kaip akmens vata ir stiklo vata. Kvėpuojančios membranos leidžia drėgmei išeiti ir neleidžia vandeniui patekti, o garų barjerai kontroliuoja kondensaciją izoliacijos sluoksnyje. Sandarinimo juostos ir tarpikliai užbaigia sandarumo sistemą.
| Komponento kategorija | Bendrosios specifikacijos | Pastabos |
|---|---|---|
| C formos kojelės | C80–C350, storis 1,5–3,5 mm | Dažniausiai naudojami bendriems pastatams |
| Z formos garbanos | Z80–Z350, storis 1,5–3,5 mm | Galimos iš anksto pradurtos skylės |
| Stogo atramos | Stumdomi ir fiksuoti tipai, įvairaus aukščio | Su izoliuojančiu tarpikliu |
| Savaime gręžiantys varžtai | EPDM poveržlė, temperatūros diapazonas -45°C iki 120°C | Danga lemia atsparumą korozijai |
| Plieniniai latakai | Cinkuotas arba nerūdijantis, 1,0–2,0 mm | Nerūdijantis, skirtas pakrantės zonoms |
| Mirksėjimas ir apdaila | Cinkuota arba dažyta, 0,4–0,8 mm | Profilis atitiko skydelio tipą |
| Izoliacija | Akmens vata, stiklo vata, 50–150 mm | Parenkama pagal šilumos reikalavimus |
| Kvėpuojanti membrana | PE tipo, plotis 1,0–1,5 m | Atsparus vandeniui ir garams pralaidus |
| Taikomas standartas | JGJ/T 473-2019 | Statybinių metalinių atitvarų sistemų inžinerija |
Stogo sistemoms:Turi būti suderintas atstumas tarp galiukų, atramos spaustuko tipas ir plokštės profilis. Stumdomos atramos yra standartinės stovintiems stogams su siūlėmis, kad būtų galima prisitaikyti prie šiluminio judėjimo. Atramos aukštis turi atitikti izoliacijos storį, kad būtų išvengta suspaudimo.
Sienų sistemoms:Paprastai pakanka C formos garbanų. Tvirtinimo būdas priklauso nuo sienos plokštės profilio ir vėjo apkrovos. Savaime gręžiami varžtai su EPDM poveržlėmis yra būdingi atviroms tvirtinimo sienoms; Architektūrinėms plokštėms gali būti naudojamos paslėptos tvirtinimo detalės.
Korozinei aplinkai:Nurodykite nerūdijančio plieno latakus, dengtas tvirtinimo detales ir aliuminiu-cinku dengtus kotelius. EPDM poveržlės turi būti suderinamos su plokščių danga ir vietos klimatu.
Didelio tarpatramio stogams:Z formos garbanos su iš anksto pradurtomis skylutėmis užtikrina geresnį drenažo išlygiavimą ir plokštės atramą. Didelio kritulių intensyvumo stogams gali prireikti sifoninio drenažo.
Purlino montavimas:Prieš montuodami ant pagrindinio plieninio rėmo pažymėkite išdėstymo linijas. Tarpai tarp galiukų turi atitikti projektinį brėžinį. Jungtys tarp galinių ir pagrindinio rėmo turi būti visiškai priveržtos, o ten, kur reikia, reikia sumontuoti strypus, kad būtų išvengta šoninio judėjimo.
Pagalbinio klipo diegimas:Įdėkite spaustukus ta pačia kryptimi, kaip ir plokščių klojimo seka. Apkabos pagrindas turi būti tvirtai pritvirtintas prie apkabos. Patikrinkite, ar izoliacinis tarpiklis yra tinkamai išdėstytas, kad išvengtumėte šilumos tiltelio.
Plokštės tvirtinimas:Jei naudojate stovinčias siūlių sistemas, pritvirtinkite plokštes prie spaustukų ir sujunkite jas su kalibruota įranga. Venkite per daug priveržti savaime gręžiančių varžtų atvirose tvirtinimo detalių sistemose, nes tai gali sugadinti EPDM poveržlę ir sumažinti atsparumą oro sąlygoms.
Latakų ir latakų montavimas:Užtikrinkite, kad latakai būtų pasvirę link išleidimo taškų. Užsandarinkite visas juosmens jungtis ir perėjimus. Blyksniai turi tinkamai persidengti plokštės briaunomis, kad už dangos nepatektų vandens.
Atraminės sistemos komponentai yra skirti dirbti su visu SENBO tiekiamų metalinių apvalkalų plokščių asortimentu, įskaitantProfiliuoti plieno lakštai, Sumuštinių plokštės iš akmens vatos, Aliuminio-magnio-mangano plokštės, irPerforuotos plokštės. Pavyzdžiui, sumuštinių plokščių sienelės karpinių išdėstymas skiriasi nuo vieno sluoksnio profiliuoto lakšto sienos dėl skirtingos perdangos galimybių. Mūsų inžinierių komanda gali pateikti išdėstymo brėžinius, suderinančius konstrukcines atramas su pasirinktu skydo tipu.
Stumdomos atramos leidžia stogo plokštei judėti išilgai kintant temperatūrai. Tai sumažina šiluminį įtampą ir apsaugo nuo tvirtinimo elementų nuovargio. Fiksuotos atramos naudojamos suvaržymo vietose, tokiose kaip karnizai ir keteros. Stogiame stoge dauguma spaustukų yra stumdomi, o fiksuoti spaustukai naudojami tik tam tikrose vietose.
Atstumas tarp galiukų priklauso nuo plokštės profilio, lakšto storio, vėjo apkrovos ir sniego apkrovos. Tvirtesnės plokštės su aukštesnėmis briaunomis gali įveikti ilgesnius atstumus ir reikalauti mažiau apkabų. Atstumas tarp kiekvieno projekto turi būti patikrintas atliekant konstrukcinius skaičiavimus. Mūsų techninė komanda gali rekomenduoti tinkamą maketą pagal pasirinktą skydelį.
Pakrantės zonose turėtų būti nurodytos tvirtinimo detalės su aukšta korozijai atsparia danga. Tinkamos nerūdijančio plieno tvirtinimo detalės arba tvirtos cinko-aliuminio danga. EPDM poveržlė taip pat turi būti atspari UV spinduliams ir suderinama su plokštės danga, kad išlaikytų atsparumą oro sąlygoms.
Taip. Atraminiai spaustukai, blykstės ir užsegimai gali būti pagaminti taip, kad atitiktų nestandartinių plokščių formas. Pateikite skydo profilio brėžinį ir projekto konstrukcinius reikalavimus, kad būtų galima parinkti arba pagaminti tinkamas dalis.
Galima pateikti medžiagų sertifikatus, dangų ataskaitas ir gaminio bandymų ataskaitas. Galimi kotelių ir tvirtinimo detalių malūno bandymo sertifikatai. Projektams, kuriems reikalingi papildomi atitikties dokumentai, pvz., gaisro veiksmingumo arba konstrukcijos skaičiavimo pastabos, juos galima pateikti paprašius.
