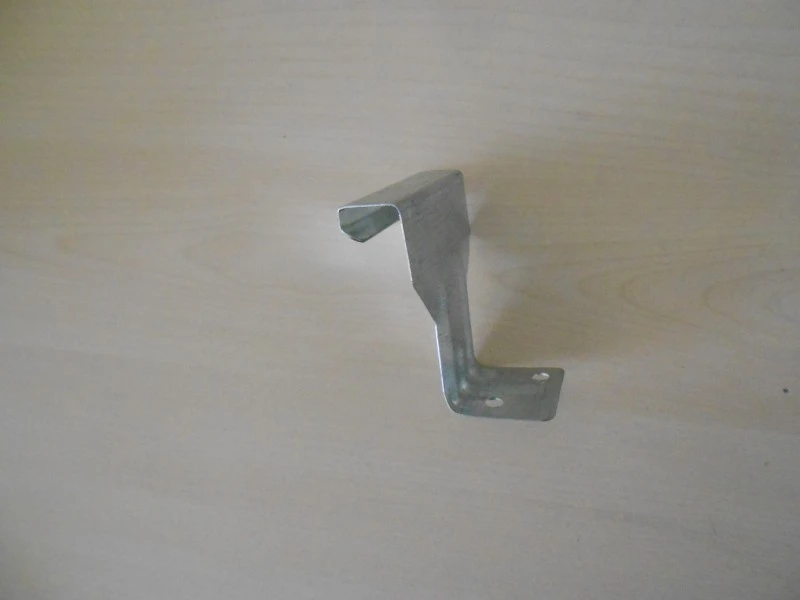

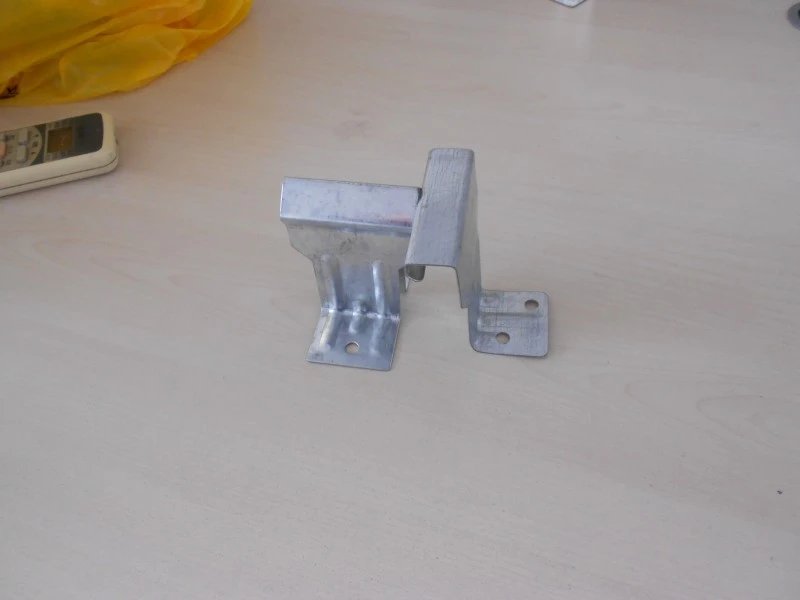

Paslėptas segtukas

Paslėpti segtukai užtikrina paslėptą ryšį tarp pastato plokščių ir laikančiosios konstrukcijos. Apkaba užsifiksuoja su pagrindo briauna, pritvirtinta prie apkabos arba kronšteino, laikant plokštę be varžtų per plokštės paviršių. Taikant šį metodą, visos tvirtinimo detalės laikomos plokščių siūlių viduje, todėl išorė yra švari ir pašalinami nuotėkio keliai, susiję su atvirais varžtais ir sandarikliu. SENBO tiekia šiuos spaustukus su matmenų patikrinimais, susijusiais su plyšio gyliu, kojos ilgiu ir medžiagos storiu, o gamybos procesas apima periodinį sukibimo stiprumo bandymą.

Medžiagos ir gamyba

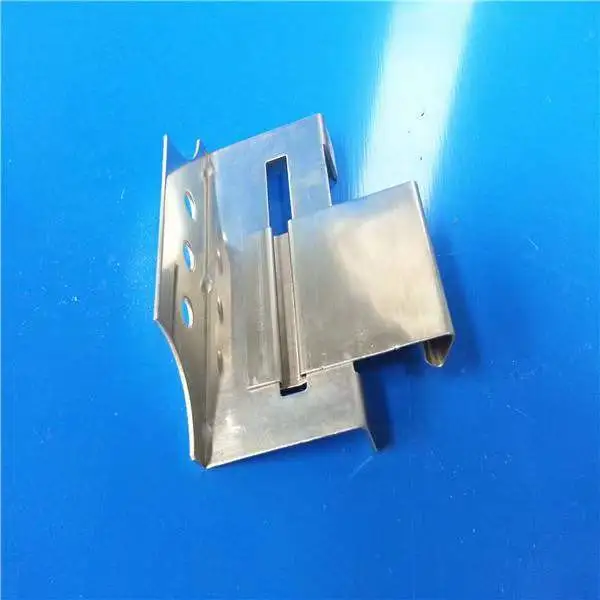

Standartiškai spaustukai pagaminti iš 304 nerūdijančio plieno, o 430 ir 201 galimi tam tikram biudžetui. Q235B plienas su karštuoju cinkavimu naudojamas sunkesnėms konstrukcijoms. Nerūdijančio plieno spaustukai gaminami šalto spaudimo arba štampavimo būdu iš juostelės medžiagos. Q235B spaustukai paprastai gaminami iš karštai valcuotų plokščių, kurių storis ne mažesnis kaip 5 mm ir formuojamas hidrauliniu šalto presavimo būdu, siekiant išlaikyti stiprumą ir matmenų tikslumą.

Matmenys ir klasifikacija

Klipo vidinis aukštis nustatomas pagal plokštės lizdo gylį. Įprasti nerūdijančio plieno vidiniai aukščiai svyruoja nuo 2,6 mm iki 10 mm, kojos ilgis yra 7,5 mm, o medžiagos storis - nuo 0,5 mm iki 1,5 mm. Varžto skersmuo yra 12 mm, o stiprumo laipsnis ne mažesnis kaip 8,8. Gnybtai skirstomi į sienų plokščių spaustukus, stogo plokščių spaustukus ir grindų plokščių spaustukus. Pagal medžiagą jie skirstomi į nerūdijančio plieno spaustukus ir karštai cinkuoto plieno spaustukus.

Techninės specifikacijos

Veiklos patikrinimas

1. Mechaninis elgesys

Paslėptų spaustukų mechaniniai reikalavimai yra pagrįsti GB 15831 ir susijusiais pramonės standartais. Atsparumo slydimui bandymai reikalauja, kad poslinkis būtų ne didesnis kaip 7,0 mm, kai apkrova 7,0 kN, ir ne daugiau kaip 0,5 mm, esant 10,0 kN. Apkaba neturi sugesti esant 25,0 kN. Sukimo standumui reikalingas ne didesnis kaip 4 laipsnių kampas, esant 900 N·m sukimo momentui. SENBO išbandyti viso plieno šalto spaudimo segtukai atitinka šias ribas.

2. Atsparumas korozijai

Su 304 nerūdijančio plieno spaustukais buvo atlikti druskos purškimo bandymai ir jų atsparumas korozijai yra tinkamas lauke. Karštai cinkuoti Q235B spaustukai turi mažiausiai 150 g/m² cinko dangą kiekvienoje pusėje, kuri užtikrina ilgalaikę apsaugą įprastomis atmosferos sąlygomis. Medžiagos pasirinkimas turi atitikti projekto aplinką.

3. Stogo dangos

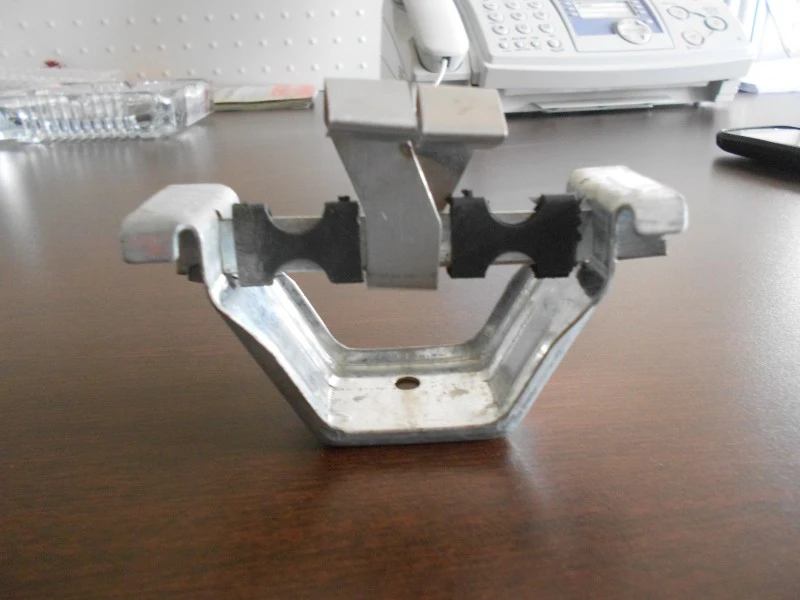

Stoviuosiuose stoguose paslėpti spaustukai prilaiko plokštes prie atraminių laikiklių be paviršinių įsiskverbimų. Tai leidžia stogo plokštėms judėti dėl šiluminio plėtimosi ir susitraukimo, o jos lieka pritvirtintos prie spaustukų. Rezultatas – stogo paviršius be atvirų varžtų skylių, o tai sumažina vandens patekimo tikimybę ir pagerina ilgalaikę hidroizoliaciją. Paslėpto spaustuko metodas naudojamas 360° stovinčiose siūlių sistemose, skirtose didelio tarpatramio pramoniniams stogams.

4. Sieninės plokštės montavimas

Sienų plokštėms paslėptos segtukų tvirtinimo detalės leidžia montuoti be vinies, išlaikant plokščių paviršių švarų. Langų apdailos mazguose paslėpta jungtis uždengia nupjautus spalvotai padengtų plokščių kraštus, apsaugodama jas nuo tiesioginio lietaus sąlyčio ir sumažindama rūdžių riziką kraštuose. Šis montavimo būdas atitinka architektūrinės išvaizdos reikalavimus.

Produkto charakteristikos

• Paslėptas ryšys:Tvirtinimo detalės lieka plokštės siūlės viduje, todėl išorė yra švari be atvirų varžtų.
• Nėra plokščių įsiskverbimų:Kadangi varžtai neprasiskverbia pro plokštę, sumažėja nuotėkio takų ir korozijos pavojus skylėse.
• Medžiagos parinktys:304 nerūdijantis plienas, užtikrinantis aukštą atsparumą korozijai; karštai cinkuotas Q235B, skirtas sunkiam konstrukciniam naudojimui.
• Matmenų lankstumas:Vidinis aukštis nuo 2,6 mm iki 10 mm leidžia derinti su įvairaus gylio plokštėmis.
• Išbandytas veikimas:Atsparumas slydimui, konstrukcijos vientisumas ir sukimo standumas yra tikrinami iki standartinių ribų.

Tipinės programos

• Paslėptos jungtys stovinčioms metalinėms stogų sistemoms.
• Paslėptos tvirtinimo detalės metalinėms sienų plokštėms ir tam tikroms medienos apmušimo sistemoms.
• Sandarių siūlių įrengimas lauko terasai, įskaitant apdorotą medieną ir medžio-plastiko kompozitą.
• Paslėpti blyksniai spaustukai spalvotai dengtiems plieniniams langų apvadams.

Montavimo ir tvarkymo pastabos

• Prieš užsakydami patikrinkite, ar spaustuko vidinis aukštis atitinka skydo lizdo gylį.
• Montuodami naudokite nurodytas varžtų laipsnio ir sukimo momento vertes. Per didelis priveržimas gali sugadinti spaustuką arba skydelį.
• Jei naudojate nerūdijančio plieno spaustukus, venkite kontakto su anglinio plieno įrankiais, kurie gali palikti geležies likučius ir sukelti paviršiaus rūdis.
• Laikykite klipus sausoje vietoje. Cinkuotus spaustukus reikia laikyti toliau nuo rūgščių ar šarminių medžiagų, kurios gali pažeisti cinko dangą.
• Sumontavę patikrinkite spaustuko užsifiksavimą. Skydas turi tvirtai sėdėti, nejudėdamas statmenai siūlei.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti nerūdijančio plieno arba cinkuoto plieno medžiagų sertifikatus. Jei to reikalaujama pagal projektą, turėtų būti pateiktos atsparumo slydimui, konstrukcijos vientisumo ir sukimo standumo bandymų ataskaitos. Gavimo vietoje patikrinimai turėtų patikrinti matmenis, medžiagos klasę ir paviršiaus būklę. Didelių užsakymų atveju galima išbandyti spaustukų pavyzdžius, kad būtų patvirtintas susiejimas su tikruoju skydelio profiliu.

Atrankos svarstymai

• Patvirtinkite skydelio lizdo matmenis ir pasirinkite atitinkamą spaustuko vidinį aukštį.
• Apkabos medžiagą rinkitės atsižvelgdami į korozijos aplinką ir konstrukcinę apkrovą.
• Jei naudojate stogą, patikrinkite, ar tarpai tarp spaustukų atitinka projektinius vėjo pakėlimo reikalavimus.
• Patikrinkite, ar varžto klasė ir dydis yra suderinami su laikančia konstrukcija.
• Jei pastatas yra netoli pakrantės arba pramoninėje zonoje, dėl nerūdijančio plieno spaustukų paprašykite druskos purškimo bandymo duomenų.

Dažnai užduodami klausimai

Kaip pasirinkti tinkamą klipo aukštį?

Vidinis spaustuko aukštis turi atitikti naudojamos plokštės lizdo gylį. Išmatuokite skydelio lizdą arba vadovaukitės skydo gamintojo specifikacijomis. Per aukštas segtukas neleis visiškai įsijungti, o per trumpas gali leisti judėti arba atsijungti.

Ar paslėptus spaustukus galima naudoti su visomis plokščių medžiagomis?

Paslėpti spaustukai skirti plokštėms su suderinamu plyšiu arba siūlės profiliu. Puikiai veikia metalinės plokštės su stovinčiomis siūlėmis arba susiliejančiais kraštais. Kai kurios medienos plokštės taip pat gali naudoti paslėptus spaustukus, jei lizdas yra tinkamai apdirbtas. Visada patvirtinkite suderinamumą su skydo ir spaustuko tiekėjais.

Kuo skiriasi nerūdijančio plieno ir cinkuoto plieno spaustukai?

Nerūdijančio plieno spaustukai, ypač 304 klasės, pasižymi geresniu atsparumu korozijai ir yra tinkami naudoti pakrantėje arba drėgnoje aplinkoje. Cinkuoto plieno spaustukai yra tvirtesni ir dažnai naudojami sunkioms konstrukcinėms jungtims, tačiau cinko danga gali trukti ne taip ilgai agresyvioje atmosferoje. Pasirinkimas priklauso nuo projekto aplinkos poveikio ir apkrovos reikalavimų.

Ar paslėpti segtukai tinka vietoms, kuriose pučia stiprus vėjas?

Taip, paslėpti spaustukai naudojami stipraus vėjo vietose, ypač stovinčiose siūlių stogų sistemose. Apkabos turi būti išdėstytos pagal projektinę vėjo apkrovą, o spaustuko medžiaga ir storis turi būti tinkami. Vėjo pakilimo skaičiavimai turėtų būti atlikti konkrečiam projektui.
