Slėgiu apdorotas stogo tašas

Slėgiu apdorotos stogo grebėstos, pagamintos iš plieninės juostos, tarnauja kaip atraminis karkasas čerpėms ant šlaitinių stogų. Jie formuojami šalto valcavimo būdu ir yra skirti pakeisti medinius grebėstus, kurie laikui bėgant gali pūti, pritraukti vabzdžius arba prarasti stiprumą. SENBO saugo gaunamų juostos storio ir dangos masės tikrinimo įrašus, o rulonų formavimo linijos yra reguliariai tikrinamos dėl profilio tikslumo. Prieš pristatymą lentjuostės supjaustomos iki reikiamo ilgio.

Medžiaga ir atitinkami standartai

Pagrindinė žaliava yra Al-Zn lydiniu dengta plieno juosta G550 klasės su AZ150 danga. Dangos sudėtyje yra apie 55 % aliuminio ir 43,5 % cinko masės, o tai geriau apsaugo nuo korozijos nei įprasta cinkuota juostelė. Plieno tempiamasis stipris turi būti ne mažesnis kaip 370 MPa, takumo riba – ne mažesnė kaip 265 MPa, o pailgėjimas po lūžio – ne mažesnis kaip 26 %. Druskos purškimo bandymas atliekamas pagal GB/T 10125-2012, o tempimo bandymas atliekamas pagal GB/T 228.1-2010. Šlaitinio stogo metalinėms čerpėms taikomas minimalus vardinis storis 0,8 mm.

Galimos formos ir dydžiai

• Kampinė sekcija, pvz., L30×4 mm, naudojama stačiuose šlaituose arba ten, kur keliami dideli apkrovos reikalavimai.
• Plokščia juosta, dažniausiai 25 × 5 mm.

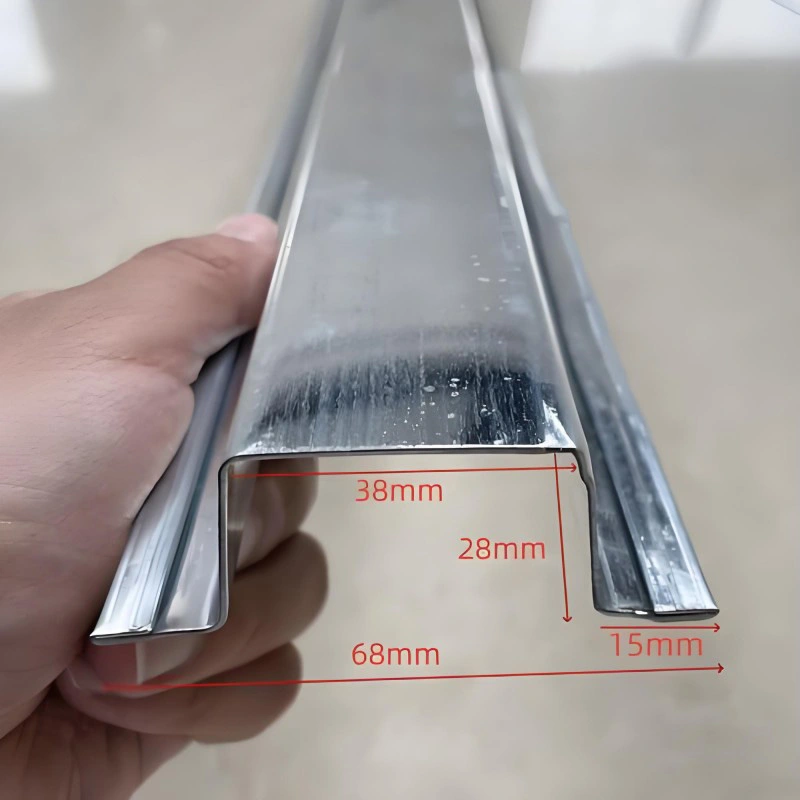

• Omega profilis, suformuotas iš Al-Zn dengtos juostelės ir pritvirtintas specialiais laikikliais ir spaustukais.

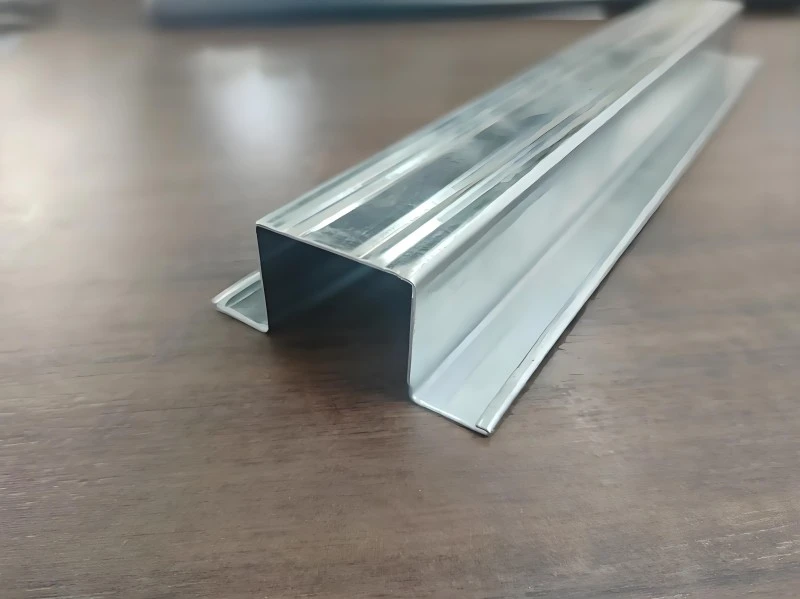

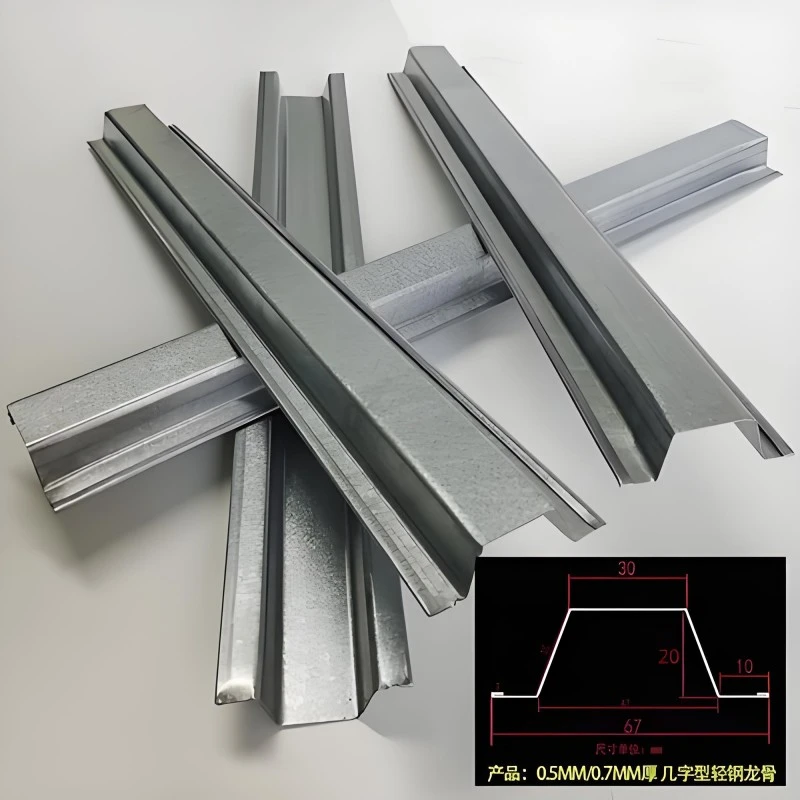

• Skrybėlių kanalas, tinkamas lengvoms dangoms, tokioms kaip akmenimis dengtos metalinės plytelės.

Standartinės detalės yra nuo 3 m iki 4 m ilgio, tačiau pageidaujant gali būti tiekiami ir ilgesni. Slėgiu apdorota stogo danga Atstumas tarp lentjuosčių atitinka efektyvų čerpių dangą ir paprastai yra nuo 300 mm iki 370 mm. Užtepta danga yra ne mažesnė kaip 85 μm storio. Jei dizainas reikalauja specifinės išvaizdos, gali būti pridėta spalvota apdaila iš poliesterio arba PVDF.

Pagrindinių duomenų lentelė

Įrodymai iš užbaigtų stogų

Apkrovos elgesys stačiuose šlaituose

Lentų sistema buvo išbandyta pagal apkrovą, kai stogo nuolydis buvo nuo 45° iki 60°. Minquan apygardos vyresniosios mokyklos naujajame miestelyje po 300 × 400 mm sukepintomis plytelėmis 340 mm centruose buvo sumontuotos L30 × 4 mm cinkuotos kampinės juostos. Vėjo jėgos per plyteles patenka į grebėstus varinėmis vielomis ir skiediniu, tada į pagrindinį rėmą per atraminius grebėstus, privirintus prie įterptųjų plokščių. Ištraukimo bandymai patvirtino, kad mazgas atitiko projektinę vėjo apkrovą. Iš G550 Al-Zn dengto plieno pagaminti tašeliai taip pat naudojami dideliems stogams, pavyzdžiui, oro uostų terminalams ir stadionams, kur reikalingas ilgalaikis standumas ir dangos patvarumas.

Korozijos efektyvumas

Druskos purškimo bandymas ant AZ150 dengtų grebėstų rodo ryškų patobulinimą, palyginti su įprasta cinkuota juostele. Aliuminio ir cinko derinys dangoje suteikia aukų apsaugą ir sulėtina rūdžių šliaužimą nupjautuose kraštuose. Mažiausia 85 μm organinė apdaila suteikia papildomą barjerą drėgnose stogo erdvėse.

Atsparumas biologiniam išpuoliui

Šiltame, drėgname klimate esančias medines lentjuostes gali pažeisti termitai ir grybelis. Plieninės juostos nepalaiko vabzdžių veiklos ir nesugeria drėgmės. Dėl šios savybės jie tinka pietinių pakrantės regionams ir vietovėms, kuriose yra didelis termitų slėgis. Įrašai iš didelių viešųjų pastatų rodo, kad Al-Zn plieninės grebėstos buvo naudojamos daugiau nei 30 metų be pakeitimo.

Stataus stogo statybos būdas

Minquan projekte bendras grindų plotas siekė 255 000 m², o stogo nuolydis svyravo nuo 45° iki 60°. Konstravimo seka prasidėjo nuo grebėstų išlyginimo, po to grebėstų tvirtinimas, tada plytelių klijavimas su dviviečiais varinės vielos raiščiais ir polimerinio skiedinio klijavimu. Šis metodas neleido čerpėms slysti stačiu paviršiumi ir išlaikė stogą nepralaidų vandeniui. Tą pačią seką galima pritaikyti ir kitiems stačių šlaitų pastatams.

Žymios savybės

• Stiprumas ir standumas yra vienodi išilgai, skirtingai nuo medienos, kuri gali skirtis priklausomai nuo grūdų ir mazgų.
• Metalinė danga ir pasirenkama dažyta apdaila suteikia ilgalaikę apsaugą drėgname arba pakrantės ore.
• Pjovimas ir tvirtinimas vyksta greitai. Iš anksto nupjauti ilgiai sumažina darbą vietoje ir atliekas.
• Plieniniai grebėstai yra visiškai perdirbami, todėl nereikia naudoti cheminių medienos apsaugos priemonių.
• Gaminami keli skerspjūviai, tinkantys molio, betono, metalo ir akmenimis dengtoms plytelėms.

Kur produktas naudojamas

• Šlaitiniai namų, klubų ir mažaaukščių butų stogai.
• Didelio masto viešieji stogai, tokie kaip terminalai, sporto salės ir parodų pastatai.
• Statūs 45° ir daugiau stogai bei vietos su dideliu vėjo siurbimu.
• Pastatai drėgnuose arba termitų aktyviuose regionuose, kur mediena netinka.

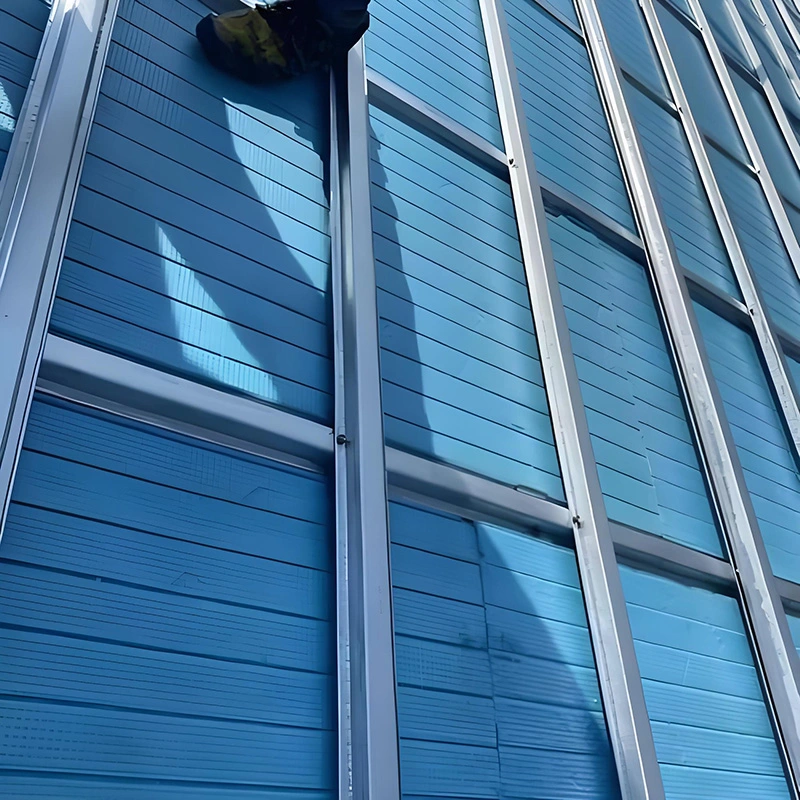

• Plytelių tvirtinimas ant plieninio karkaso stogų.

Svetainės vadovas

• Prieš tvirtindami lentjuostes, patikrinkite, ar stogo plokštuma yra lygi. Norėdami ištaisyti nelygų pagrindą, naudokite priešpriešinius grebėstus.
• Pritvirtinkite lentjuostes profiliui nurodytu laikikliu arba spaustuku. Venkite per daug priveržti, nes tai gali iškreipti sekciją.
• Sulygiuokite kiekvieną kursą su eilutės linija. Mažos klaidos padaugėja visame šlaite ir turi įtakos plytelių dangai.
• Nupjautus galus apdorokite cinko turinčiais arba suderinamais dažais, kad atkurtumėte apsaugą nuo korozijos.
• Statiems šlaitams pritvirtinkite plyteles vieliniais raiščiais arba klijais, kaip parodyta patvirtintame brėžinyje.

Rangovų keliami klausimai

Kaip metalo lentjuostės tarnavimo laikas skiriasi nuo apdorotos medienos?

Apdorota mediena gali tarnauti daugelį metų, tačiau jos veikimas priklauso nuo konservantų išlaikymo ir poveikio. Plieniniai grebėstai su AZ150 danga nepūva ir neskilinėja, jų neveikia termitai. Pakrančių arba didelės drėgmės vietose plienas dažnai yra labiau nuspėjamas pasirinkimas.

Kokia grebėstų forma tinka konkrečiai plytelei?

Plytelių gamintojo montavimo vadove paprastai nurodoma reikiama lentjuostės dalis ir tarpai. Po sunkiomis molio arba betoninėmis plytelėmis dažniausiai pasitaiko kampinės ir plokščios dalys. Omega ir skrybėlių profiliai yra lengvesni ir dažnai naudojami su metalinėmis arba kompozitinėmis plytelėmis. Prieš užsakydami patvirtinkite suderinamumą.

Ar grebėstus galima naudoti su fotovoltinėmis stogo čerpėmis?

PV plytelės turi specifinius montavimo ir apkrovos reikalavimus. Tašų profilis ir tarpai turi būti patikrinti pagal PV plytelių gamintojo instrukcijas. Gali prireikti papildomų tvirtinimo elementų arba sustiprintų lentjuosčių, kad būtų galima išlaikyti papildomą svorį ir vėjo apkrovą.

Koks dangos svoris geriausiai tinka pajūrio projektui?

AZ150 paprastai yra minimalus poveikis jūroje. Labai agresyviame druskos pripildytame ore gali prireikti sunkesnės dangos arba nerūdijančio plieno. Pirmiausia reikia nustatyti atmosferos korozijos kategoriją, tada suderinti ją su galimomis dangos galimybėmis.

Kokybė ir dokumentacija

Prieš pradedant gamybą, plieno juostelių gamyklos sertifikatas peržiūrimas dėl kokybės, dangos masės ir mechaninių savybių. Matmenų tikrinimas formuojant dangos storį, profilio gylį ir tiesumą. Didesnių sutarčių atveju pavyzdžiai gali būti siunčiami nepriklausomam druskos purškimui arba tempimo bandymui. Pristatymo patikrinimas turi patvirtinti ilgį, profilį ir dangos pažeidimą.

Prekės, kurias reikia patvirtinti prieš užsakant

• Stogo nuolydis ir projektinė vėjo apkrova, kad būtų galima pasirinkti tinkamą sekciją ir storį.
• Plytelių tipas ir reikalingas tarpas tarp lentjuosčių, kaip nurodė plytelių gamintojas.
• Svetainės korozijos kategorija, kuri kontroliuoja dangos pasirinkimą.
• Prijungimo prie pagrindinės stogo konstrukcijos būdas, įskaitant lentjuosčių arba kronšteino detales.
• Transportavimo ilgio ribos, kurios gali turėti įtakos tam, ar grebėstai tiekiami ilgo ar standartinio ilgio.
