Nerūdijančio plieno latakas

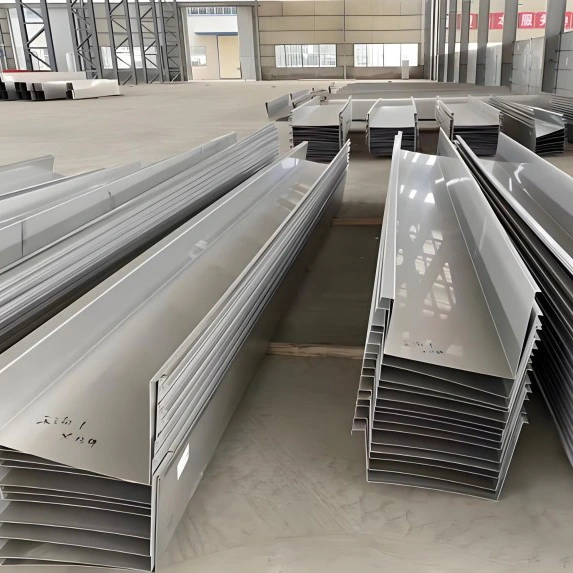

Stogo drenažas priklauso nuo žemiausiose stogo vietose įrengtų latakų lietaus vandeniui surinkti ir nuvesti į lietvamzdžius. Nerūdijančio plieno latakai klasifikuojami pagal vietą. Vidiniai latakai yra išorinės sienos linijos viduje ir paprastai veikia su parapeto siena. Išoriniai latakai tęsiasi už išorinės sienos ir paprastai naudojami pastatuose be parapeto. Ši klasifikacija atitinka GB 51022-2015, lengvųjų pastatų su dvišlaičiais plieniniais karkasais techninį kodeksą. SENBO gamina šiuos latakus kontroliuojamoje parduotuvės aplinkoje, lenkiant ir suvirinant prieš pristatymą. Prieš pakuojant kiekvieną gabalą patikrinamas plotis, aukštis, flanšo dydis ir tiesumas.

Standartinė medžiaga yra 304 nerūdijantis plienas. 201 ir 316L klasės gali būti nurodytos, kai projekto sąlygos reikalauja kitokio sąnaudų ir atsparumo korozijai balanso. GB 51022-2015 nustatytas minimalus 1,0 mm lakštų storis vidiniams latakams, pagamintiems iš 304 nerūdijančio plieno. Jei pakeičiama kita medžiaga, ji turi būti patikimai apdorota nuo korozijos. Paprastų plieninių latakų storis turi būti ne mažesnis kaip 3,0 mm. Nacionaliniame standarte atlasas 24CS08-1 pateikia daugiau nurodymų, kaip pasirinkti ir montuoti drenažo priedus.

Matmenys ir gamyba

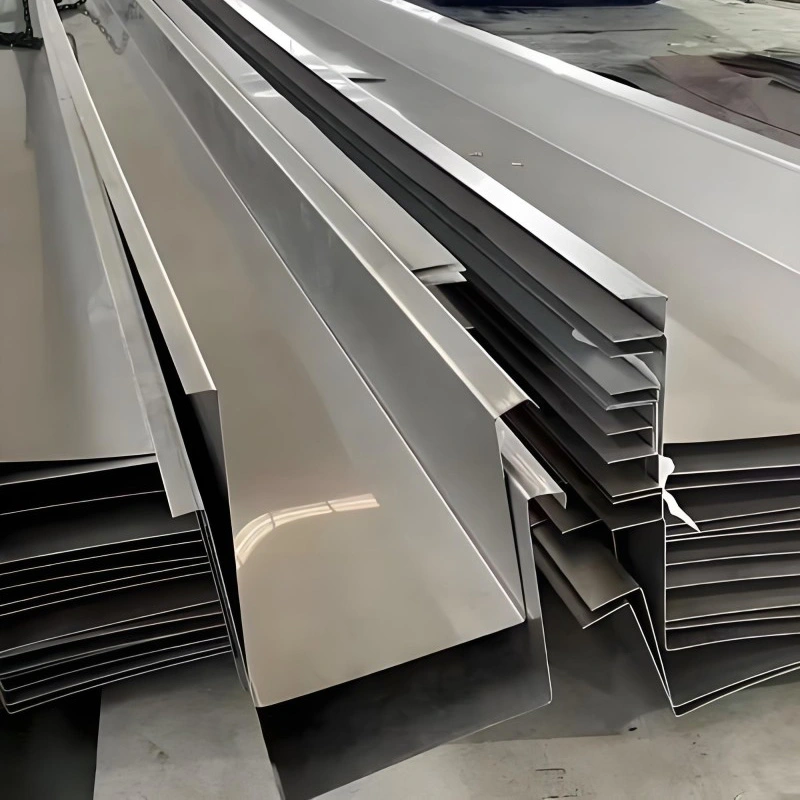

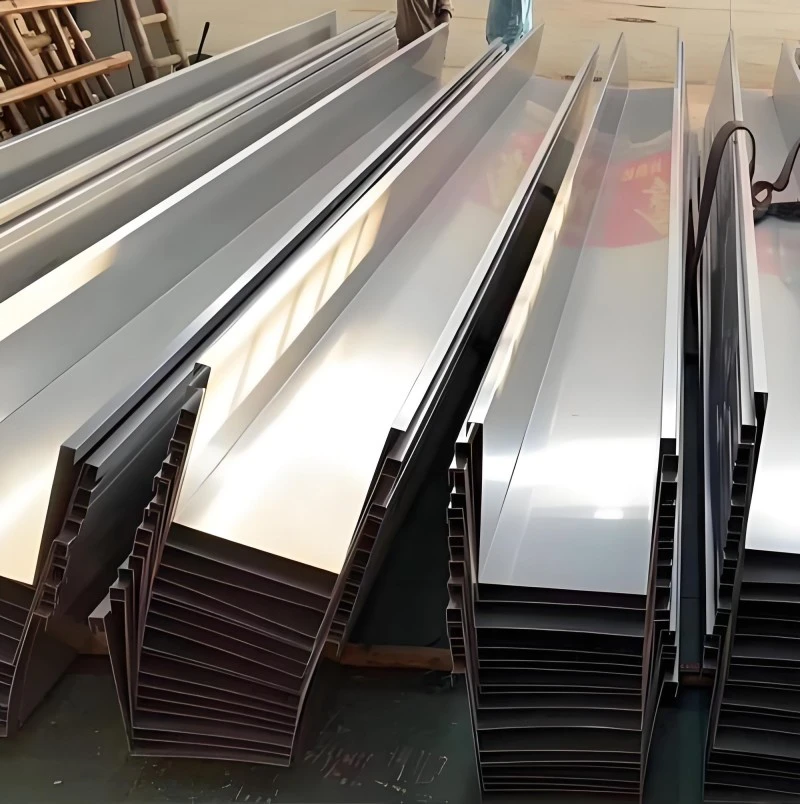

Storis svyruoja nuo 0,5 mm iki 3,0 mm, priklausomai nuo projektinės apkrovos ir korozijos poveikio. Skerspjūviai dažniausiai būna stačiakampiai arba trapecijos formos, kurių pagrindo plotis 0,3–0,5 m, o aukštis – 0,25–0,4 m. Viršutiniai flanšai užtikrina saugų tvirtinimo paviršių. Latakų sekcijos gali būti gaminamos nuo 1 m iki 14 m ilgio. CNC lenkimas išlaiko tiesumą iki 0,3 mm per 1000 mm ir ± 0,5 laipsnių kampo paklaidą per visą ilgį. Paviršiaus apdaila apima 8K veidrodinį, matinį ir šlifuotą.

Parametrų lentelė

Darbo patirtis ir kodekso laikymasis

Kodu pagrįstos projektavimo taisyklės

GB 51022-2015 nurodoma, kad latako skerspjūvis gali būti stačiakampis arba trapecijos formos. Vidiniuose latakuose turi būti perpildymo angos, esančios 50–100 mm žemiau viršutinio krašto. Visos jungtys turi būti sandarios, o stogo plokštė turi eiti į lataką. Ten, kur lietaus vanduo patenka į lataką nuo stogo paviršiaus, papildoma hidroizoliacija yra privaloma. Šie reikalavimai sukuria aiškų projektavimo ir įrengimo pagrindą.

Pramoninių pastatų keitimo projektai

„Shantui Construction Machinery“ jungtinėje dirbtuvėje originali latakų sistema buvo pakeista 304 nerūdijančio plieno loviais. Lietaus vandens sifono išvaduose buvo prijungti lietvamzdžiai, kad drenažo takai būtų švarūs. Projektas demonstruoja tipišką modifikavimo scenarijų, kai esamo latako eksploatavimo laikas baigėsi, o dėl patvarumo buvo pasirinktas nerūdijančio plieno pakaitalas.

Visuomeninių pastatų drenažo remontas

Žemės ūkio ir šalutinių produktų parodų centre Huangtan mieste, Ninghai apskrityje, reikėjo pakeisti latakus, kai buvo pažeista pirminė sistema. Buvo sumontuoti apie 85 metrai naujo nerūdijančio plieno latako. Nurodyta medžiaga buvo 1,2 mm storio 304 nerūdijantis plienas, kurio aukštis 0,3 m, pagrindo plotis 0,35 m ir 0,05 m viršutinis flanšas. Projektas iliustruoja, kaip nerūdijančio plieno latakai naudojami esamų pastatų drenažo funkcijai atkurti.

Pakrantės aplinkos veiksmingumas

„Fangchenggang Gangchen International“ viešbutyje vandens nuotėkis vestibiulio portike buvo atsektas dėl korozijos apdegusių anglinio plieno latakų. Remontui naudotos 1,2 mm storio 304 nerūdijančio plieno plokštės, suvirintos vietoje. Dėl didelės drėgmės ir didelio druskingumo pakrantės atmosferos pradinė medžiaga surūdijo. Po pakeitimo drenažo problema buvo išspręsta. Šis dėklas palaiko 304 nerūdijančio plieno naudojimą druskos pripildytame ore ir panašiose korozinėse sąlygose.

Montavimas ir apsauga nuo užšalimo

Montuojant reikia atsižvelgti į užšalimo sąlygas. Šaltuose regionuose vidinius latakus ir lietvamzdžius reikia izoliuoti arba apšiltinti. Tokiame klimate pirmenybė teikiama išorinėms latakų sistemoms, nes jas lengviau apsaugoti nuo ledo užsikimšimo. Išilginis nuolydis turi būti ne mažesnis kaip 5‰, lietvamzdžiai turi būti tvirtai pritvirtinti prie sienos ar konstrukcinio karkaso. CNC sulenktos sekcijos sumažina lauko jungtis ir padeda išlaikyti matmenų tikslumą montuojant.

Gamybos ir montavimo gairės

• Remdamiesi pastato projektu ir vietos klimatu, nuspręskite tarp vidinio ir išorinio latakų išdėstymo.
• Rinkitės nerūdijančio plieno rūšį pagal atmosferos korozijos lygį. 316L yra geresnis atšiaurioje jūrų ar cheminėje aplinkoje.
• Viso bėgimo metu palaikykite bent 5 ‰ latako nuolydį.
• Jei naudojate vidinius latakus, patikrinkite, ar perpildymo angos yra tinkamo dydžio ir tinkamo dydžio, ir laikykite juos švarius.
• Naudokite kvalifikuotas nerūdijančio plieno suvirinimo procedūras. Po suvirinimo nuvalykite karščio paveiktas zonas, kad išvengtumėte vietinės korozijos.
• Prieš dengiant stogą, patikrinkite latakų jungtis ir stogo plokščių įėjimo vietas, ar jos sandarios.

Projektų komandos dažnai keliami klausimai

Kada reikalingas vidinis latakas, o ne išorinis?

Vidiniai latakai yra įprasti pastatuose su parapetinėmis sienomis arba ten, kur architektūrinis projektas slepia drenažą. Išorinius latakus lengviau montuoti ir prižiūrėti. Dažniausiai pasirenka architektas ir statybos inžinierius, atsižvelgdamas į fasado dizainą ir klimatą.

Dėl ko 304 nerūdijantis plienas yra vidinių latakų standartas?

Vidiniai latakai po pastatymo sunkiai prieinami, todėl medžiaga turi būti atspari korozijai be priežiūros. Kodeksui reikalingas 304 nerūdijantis plienas, kurio storis ne mažesnis kaip 1,0 mm, nes jis siūlo įrodytą atsparumo korozijai, stiprumo ir kainos pusiausvyrą.

Kaip vietoje sujungiami ilgi latakai?

Sekcijos paprastai suvirinamos arba sandarinamos nerūdijančio plieno jungtimis. Suvirinimas užtikrina nuolatinį vandeniui nepralaidų sujungimą, kai jis atliekamas teisingai. Taip pat naudojamos mechaninės jungtys su sandarikliu, tačiau jos reikalauja kruopštesnio montavimo ir periodinės patikros.

Kokia nerūdijančio plieno latakų apdaila yra praktiškiausia?

Dažnai pirmenybė teikiama šlifuotai ir matinei apdailai, nes jos geriau paslepia smulkius įbrėžimus ir paviršiaus žymes nei veidrodiniai paviršiai. Veidrodinė apdaila labiau atspindi ir gali lengviau matyti vandens dėmes, tačiau kartais jos pasirenkamos siekiant vizualinio efekto.

Priėmimas ir patikrinimas

Kiekvienas pristatymas turi būti patikrintas pagal medžiagos sertifikatą, kuris turi patvirtinti nerūdijančio plieno klasę ir lakšto storį. Matmenų patikrinimas apima plotį, aukštį, flanšo dydį ir tiesumą. Suvirintų sekcijų atveju patvirtinkite, kad suvirinimo procedūra yra kvalifikuota ir suvirintojai turi galiojančius sertifikatus. Patikrinkite paviršiaus apdailą, ar nėra įbrėžimų, įlenkimų ar kitų pažeidimų, kurie galėjo atsirasti transportuojant.

Taškai, kuriuos reikia patvirtinti prieš užsakant

• Nustatykite latako išdėstymo tipą ir patvirtinkite skerspjūvio matmenis konstrukciniais brėžiniais.
• Pasirinkite nerūdijančio plieno rūšį pagal svetainės korozijos kategoriją.
• Patikrinkite, ar lakšto storis atitinka minimalų reikalingą vidaus latakų kodekse.
• Suplanuokite latako nuolydį ir atstumą tarp atramų, kad vanduo tolygiai tekėtų link lietvamzdžių.
• Važiuodami ilgai, apsvarstykite temperatūros diapazoną ir tai, ar reikalingos kompensacinės jungtys.
• Prieš pradedant gamybą, patvirtinkite paviršiaus apdailos reikalavimus ir numatomą pristatymo trukmę.
