FRP dienos šviesos plokštės

SENBO statybinės medžiagostiekia FRP dienos apšvietimo plokštes kaip dalį savo pastatų apvalkalų gaminių asortimento. Šios plokštės naudojamos plieninių konstrukcijų stogams ir sienoms, kur reikalingas natūralus apšvietimas, atsparumas korozijai ir suderinamumas su metaline danga.

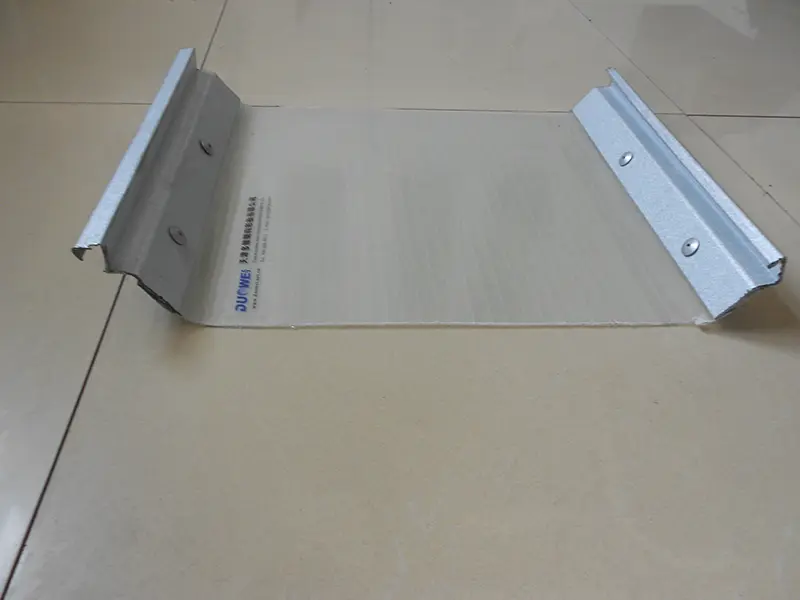

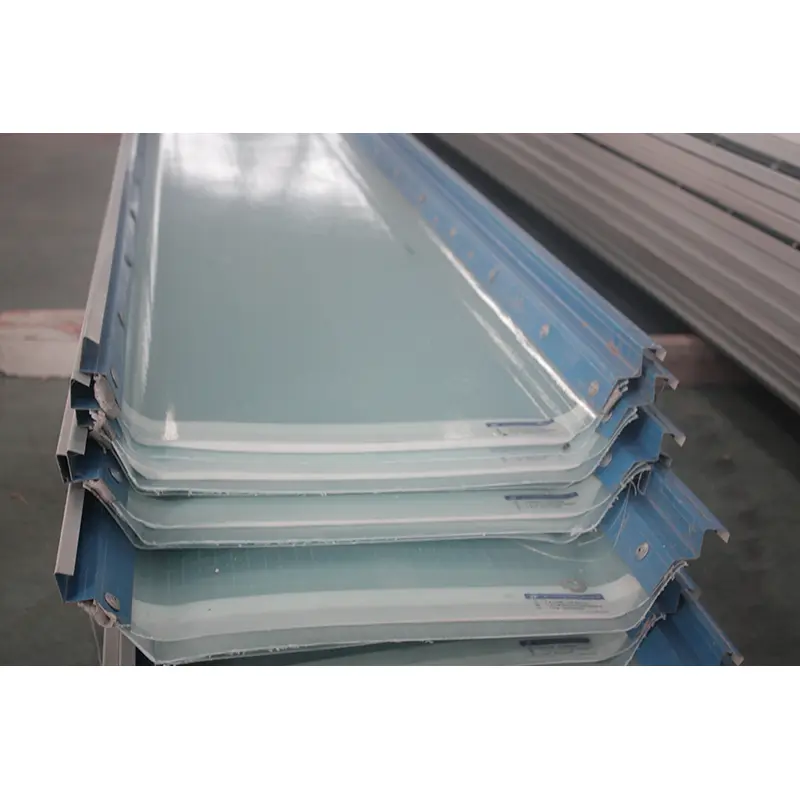

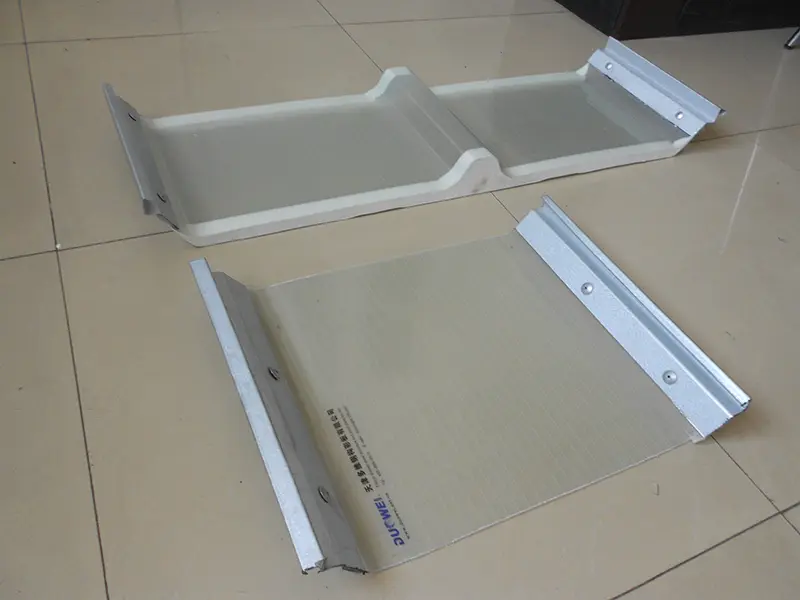

Dienos apšvietimo plokštės, taip pat žinomos kaip FRP dienos šviesos plytelės arba lakštai, yra gofruoti arba plokšti apšvietimo komponentai, gaminami taikant nuolatinį mechanizuotą procesą. Jie naudoja bešarmį stiklo pluošto kilimėlį (sudėtis ≥30%) kaip armavimo medžiagą ir oro sąlygoms atsparią nesočią poliesterio dervą (sudėtis ≥65%) kaip matricą. Paviršius padengtas senėjimui atsparia gelio danga arba UV spinduliams atsparia plėvele, kuri padeda išlaikyti šviesos pralaidumą ir atsparumą oro sąlygoms ilgalaikio naudojimo lauke metu.

Medžiagos sudėtis ir specifikacijos

Armatūros medžiaga yra bešarminis stiklo pluoštas, užtikrinantis šviesos pralaidumą ir mechanines savybes. Dervos sistemoje naudojama senėjimui atspari, reaktyvi, antipireninė derva. Gamybos metu naudojamas terminis kietėjimo procesas. Siekiant užtikrinti matmenų stabilumą ir mechaninį vientisumą, pristatymo metu stogo plokščių kietėjimo laipsnis yra ne mažesnis kaip 88%, o sienų plokščių - ne mažesnis kaip 82%.

Įprasti FRP dienos apšvietimo plokščių storiai yra 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm ir 3,0 mm. Gofruoti profiliai suprojektuoti taip, kad atitiktų spalvotus plieninius stogo dangos lakštus; Įprasti modeliai yra 750, 840, 900, 950 ir 1050 serijos. Ilgis gali būti pritaikytas pagal projekto reikalavimus, paprastai svyruoja nuo 6 iki 12 metrų. Standartinė apdaila yra skaidri; spalvas, tokias kaip pieno balta, mėlyna ir žalia, galima pritaikyti, kad būtų galima reguliuoti šviesos pralaidumą.

Produktai atitinka nacionalinį standartą GB/T 14206-2015 „Stiklo pluoštu sustiprinti poliesterio gofruoti lakštai“. Dizainas ir pasirinkimas gali būti susiję su nacionalinio standarto atlasu 21CJ103-1, "Stiklo pluoštu sustiprinto poliesterio (FRP) lakštų taikymas ir konstrukcija (I dalis): dienos šviesos juostos, vėdinimas, priešgaisriniai / dūmų išmetimo stoglangiai ir antikorozinės plokštės".

Veiklos patikrinimas

1. Optinis našumas: 75–88 % šviesos perdavimo sparta

Šviesos pralaidumas yra pagrindinis dienos apšvietimo efektyvumo rodiklis. Konkurso specifikacijose dažnai reikalaujama, kad perdavimo sparta būtų ne mažesnė kaip 75 %. Faktinis veikimas skiriasi priklausomai nuo storio ir spalvos; Permatomos FRP plokštės, kurių storis 1,0–1,5 mm, gali pasiekti 85–88% perdavimo greitį. Kai šviesa praeina per FRP plokštę, ji išsisklaido ir sukuria minkštą, išsklaidytą šviesą be akinimo ar atšiaurių taškų. Ši charakteristika palaiko vienodą patalpų apšvietimą pramoniniuose objektuose, išvengiant karštųjų taškų problemų, kartais susijusių su PC (polikarbonato) lakštais.

2. Atsparumas oro sąlygoms ir korozijai: tarnavimo laikas 15–30 metų

FRP dienos šviesos plokštėse naudojama UV spinduliams atspari paviršinė plėvelė arba senėjimą stabdantis gelio sluoksnis, kad atlaikytų UV spinduliuotę ir sumažintų pageltimą bei degradaciją. UV atspari plėvelė yra sujungta su FRP plokštės koekstruzijos būdu, o tai padeda išvengti delaminacijos ilgalaikio naudojimo metu. FRP medžiaga pasižymi atsparumu rūgščių ir šarmų korozijai, todėl tinka tokioms aplinkoms kaip chemijos gamyklos ir pakrantės zonos. Normaliomis sąlygomis kvalifikuotų gaminių tarnavimo laikas yra 15–30 metų.

3. Šiluminio plėtimosi suderinamumas su spalvotais plieno lakštais

FRP dienos apšvietimo plokščių šiluminio plėtimosi koeficientas yra artimas plieno. Naudojami su spalvotais plieno lakštais, esant temperatūros svyravimams, jie plečiasi ir traukiasi panašiu greičiu. Tai sumažina nuotėkio riziką sujungimo taškuose dėl diferencinio išsiplėtimo. Dėl šios savybės FRP dienos apšvietimo plokštės yra įprastas pasirinkimas stogo dienos apšvietimo juostoms plieninės konstrukcijos pramoniniuose pastatuose.

4. Antipirenas ir mechaninės savybės: deguonies indeksas ≥ 30 %

FRP dienos apšvietimo plokštės gali pasiekti B1 klasės antipireno laipsnį ir bent 30% deguonies indeksą (OI). Prie mechaninių savybių priskiriamas ne mažesnis kaip 85 MPa tempiamasis stipris, ne mažesnis kaip 95 MPa atsparumas lenkimui ir ne mažesnis kaip 47 Barcol kietumas. Šios vertės palaiko stogo laikomosios galios ir atsparumo vėjui reikalavimus.

5. Inžinerinės programos patvirtinimas: palaikoma nacionalinių standartinių nuorodų brėžiniais

Nacionalinio standarto nuorodų brėžinių rinkinyje 21CJ103-1 pateikiamos sistemingos rekomendacijos dėl gaminio pasirinkimo ir FRP dienos apšvietimo plokščių, naudojamų dienos apšvietimo juostose, vėdinimo stoglangiuose ir gaisro dūmų išmetimo stoglangiuose, gaminių pasirinkimo ir montavimo detalės. Pritaikymas apima profiliuotus metalo lakštų stogus, gelžbetoninius stogus ir sienų sistemas. Pramoninių projektų, tokių kaip „Yantai Lubao Steel Pipe“ projektas, konkurso dokumentuose buvo nurodyta atitiktis GB/T 14206-2015, F1 klasės antipirenas, šviesos pralaidumas ne mažesnis kaip 75%, o darbinės temperatūros diapazonas nuo -40°C iki 120°C.

Pagrindinių specifikacijų apžvalga

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais nacionaliniais standartais. Galima pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Techninės savybės

1. Išsklaidyta šviesa be akinimo.FRP plokštės išsklaido šviesą per stiklo pluošto struktūrą ir užtikrina tolygų pasiskirstymą be karštų taškų. Tai gali pagerinti regėjimo komfortą, palyginti su skaidriais kompiuterio lapais.

2. Atsparumas korozijai.FRP medžiaga atspari rūgštims, šarmams ir senėjimui. Jis gali būti naudojamas korozinėje aplinkoje, pavyzdžiui, chemijos gamyklose, pakrančių zonose ir gyvulininkystės ūkiuose.

3. Šiluminio plėtimosi suderinamumas.Šiluminio plėtimosi koeficientas yra artimas plieno. Naudojant su spalvota plienine stogo danga, plokštės plečiasi ir traukiasi panašiu greičiu, todėl sujungimų vietose sumažėja nuotėkio rizika.

4. Ugniai atsparumas.Įvertinta B1 klasė, kurios deguonies indeksas ne mažesnis kaip 30%, atitinka bendrus pramoninių pastatų gaisrinės saugos reikalavimus.

5. Standartizuotas projektavimas ir parinkimas.Atitiktis GB/T 14206-2015 ir projekto nuoroda 21CJ103-1 yra gaminio pasirinkimo ir montavimo detalių pagrindas.

Pasirinkimo ir montavimo svarstymai

Stogo dienos apšvietimo juostoms:Pasirinkite gofruotą profilį, atitinkantį gretimą metalinį stogo lakštą. Užtikrinkite, kad persidengimas ir tvirtinimo detalės atitiktų 21CJ103-1 nurodymus, kad išlaikytumėte atsparumą oro sąlygoms.

Korozinei aplinkai:Įsitikinkite, kad dervos sudėtis ir paviršiaus apsauga yra tinkami konkrečiam cheminiam poveikiui. Pakrantės zonose patikrinkite, ar tvirtinimo detalės ir sandarikliai yra suderinami su FRP medžiaga.

Dėl priešgaisrinės saugos:Kai naudojate FRP plokštes ugniai atspariuose stogo arba sienų mazguose, patikrinkite, ar plokštės antipireno laipsnis ir bendras mazgas atitinka projekto atsparumo ugniai reikalavimus.

Diegimo metu: Avoid excessive bending or twisting of the panels. Use proper cutting tools and sealant at joints. Follow the manufacturer's recommendations for fastener spacing and edge distance to prevent cracking and leakage.

Taikymo scenarijai

1.Didelio ploto stogo dienos apšvietimo juostos pramonės įmonėms ir logistikos sandėliams, suderinamos su spalvota plienine stogo danga.

2.Patalpos, kurioms reikalingas natūralus apšvietimas, pvz., žemės ūkio šiltnamiai, gėlių daigynai ir akvakultūros aikštelės.

3.Dienos šviesos stogai viešiesiems pastatams, įskaitant sporto aikšteles, didelius prekybos centrus ir turgavietes.

4.Dienos apšvietimo apvalkalų sistemos korozinei aplinkai, pvz., chemijos gamykloms ir pakrantės pastatams.

Dažnai užduodami klausimai

1. Kuo FRP skiriasi nuo polikarbonato (PC), skirto dienos apšvietimo plokštėms?

FRP plokštės paprastai skleidžia minkštesnę, išsklaidytą šviesą dėl stiklo pluošto sutvirtinimo, o PC lakštai paprastai turi didesnį tiesioginį šviesos pralaidumą ir gali sukurti karštus taškus. FRP taip pat turi šiluminio plėtimosi koeficientą, artimesnį plieno, todėl yra labiau suderinamas su metaline stogo danga. Kompiuteris gali būti lengvesnis ir atsparesnis smūgiams, tačiau FRP dažnai pirmenybė teikiama korozinėje pramoninėje aplinkoje.

2. Koks yra rekomenduojamas persidengimas ir tvirtinimo detalių atstumas gofruotoms FRP plokštėms?

Persidengimas ir tarpai tarp tvirtinimo detalių turi atitikti projekto nuorodą 21CJ103-1 ir metalinio stogo profilio reikalavimus. Paprastai galiniai tarpai turi būti bent 150–200 mm, o šoniniai tarpai turi atitikti rekomenduojamą profilio persidengimą. Atstumas tarp tvirtinimo detalių paprastai yra 300–500 mm, tačiau reikėtų naudoti konkretaus projekto vėjo apkrovos skaičiavimus.

3. Ar FRP dienos apšvietimo plokštes galima naudoti gaisro dūmų šalinimo stoglangiams?

FRP plokštės, turinčios tinkamą antipireną (B1 klasė, deguonies indeksas ≥30%), gali būti naudojamos gaisro / dūmų šalinimo stoglangių sistemose, jei jos suprojektuotos ir sumontuotos pagal atitinkamus standartus ir projekto specifikacijas. Bendras stoglangių mazgas turi atitikti reikalaujamą gaisro veiksmingumą.

4. Kaip FRP plokštes reikia laikyti vietoje?

Plokštes laikykite plokščias, sausoje, uždengtoje vietoje, atokiau nuo tiesioginių saulės spindulių ir šilumos šaltinių. Stenkitės nekrauti per didelio svorio ant plokščių viršaus. Apsaugokite paviršių nuo įbrėžimų ir cheminių medžiagų. Jei laikinai laikomas lauke, uždenkite nepermatoma, kvėpuojančia medžiaga.

5. Kokia informacija reikalinga citatai?

Nurodykite profilio tipą, storį, ilgį, spalvą, šviesos pralaidumo reikalavimą ir tai, ar plokštės yra skirtos stogams ar sienoms dengti. Taip pat nurodykite projekto vietą ir visas specialias aplinkos sąlygas (pvz., cheminių medžiagų poveikį, pakrantę). Tai padeda mūsų komandai rekomenduoti tinkamą dervos sistemą ir paviršiaus apsaugą.
