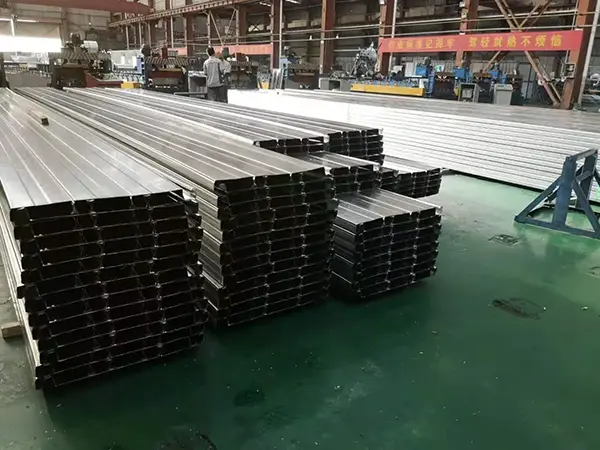

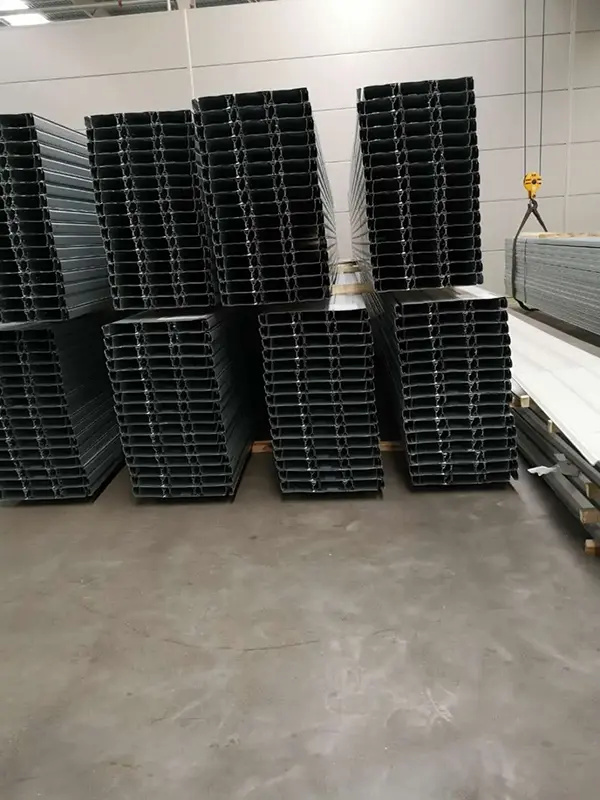

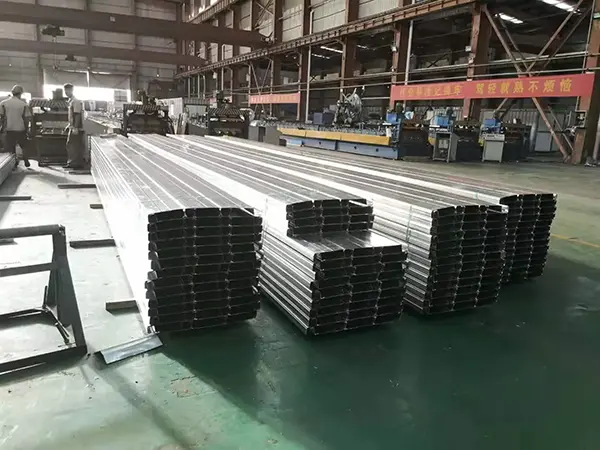

Uždaro profilio plieninė paklota

Uždarojo profilio plieninis paklotas (taip pat žinomas kaip uždaro tipo profiliuotas plieno lakštas) yra gofruotas konstrukcinis skydas, kambario temperatūroje suformuotas iš karštai cinkuoto plieno ritinių, naudojant ištisinę kelių ritinėlių šalto valcavimo formavimo liniją. Pagrindinis jo skirtumas nuo atviro profilio pakloto yra tas, kad briaunos griovelio dugnas yra visiškai sandarus, todėl susidaro uždara pleišto arba trapecijos formos tuščiavidurė ertmė.

SENBO statybinės medžiagostiekia uždaro profilio plienines paklotas kaip sudėtinių grindų sistemų asortimento dalį. Šios plokštės plačiai naudojamos plieninio karkaso pastatuose, kur pagrindiniai reikalavimai yra atsparumas ugniai, plokščias sofitas ir efektyvi konstrukcija.

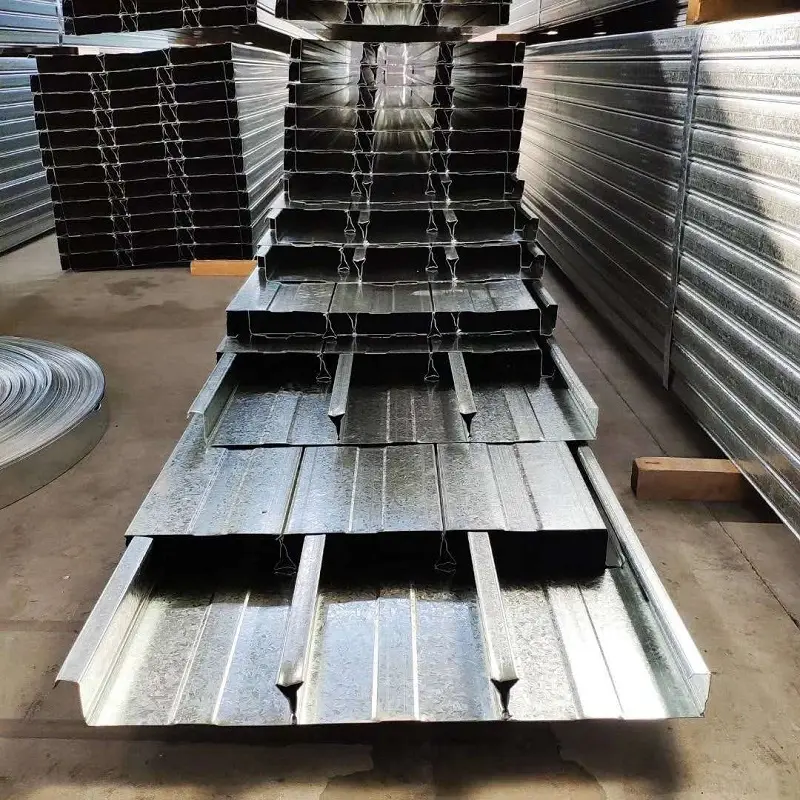

Struktūriniai ypatumai

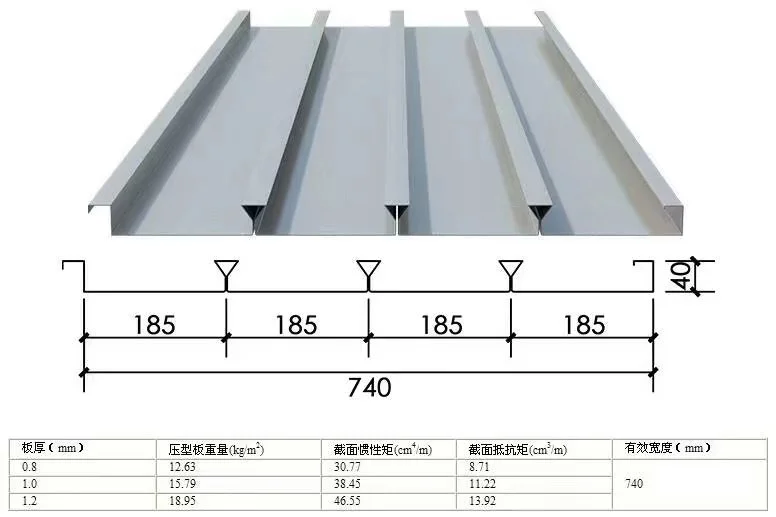

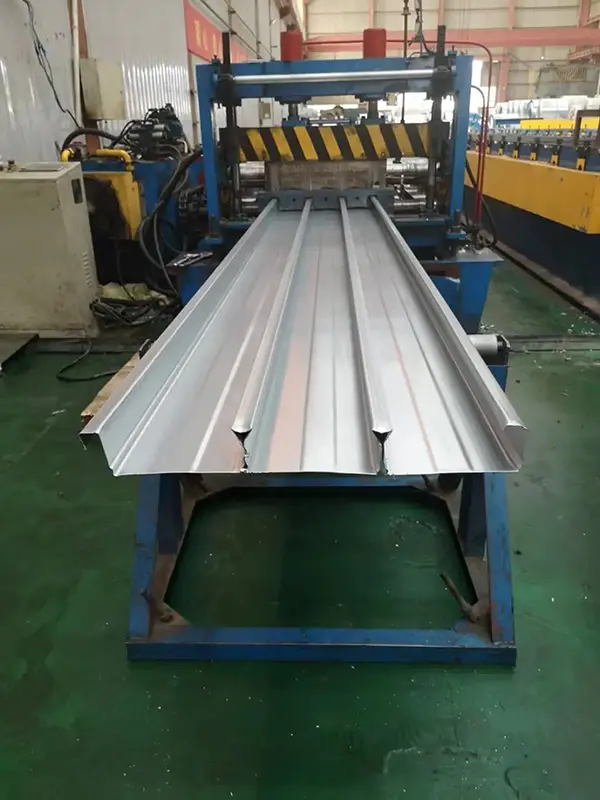

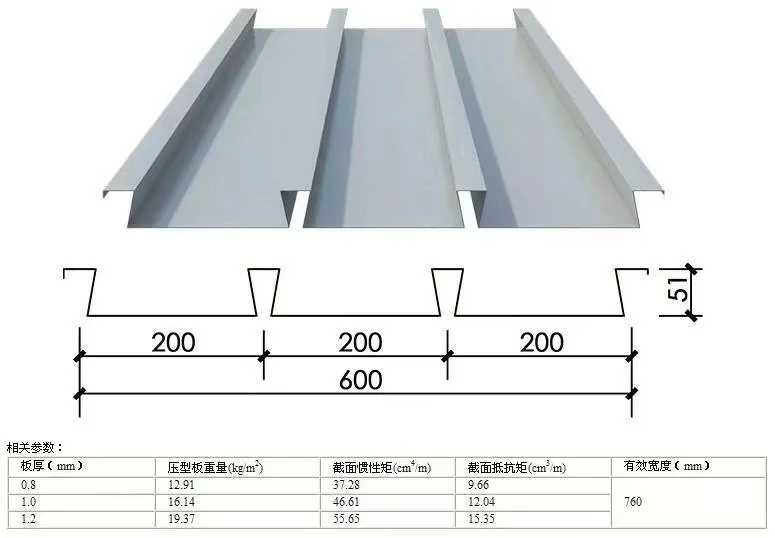

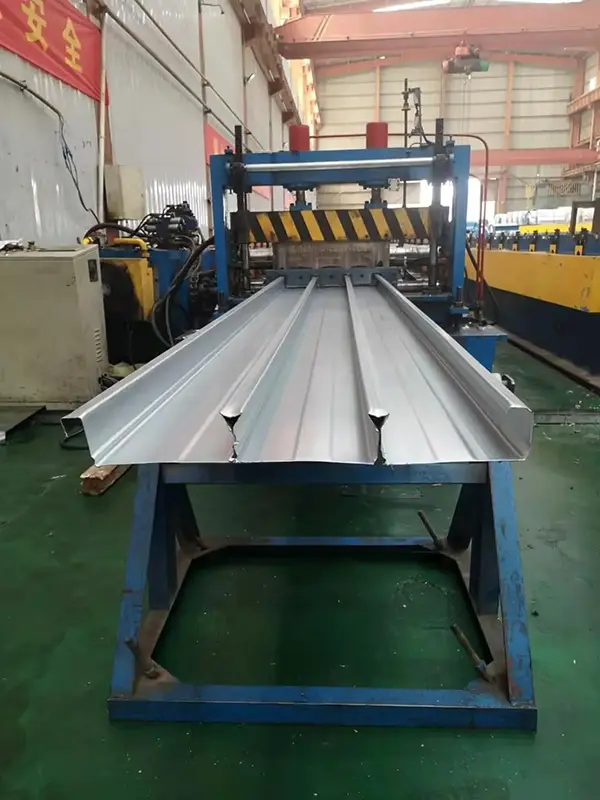

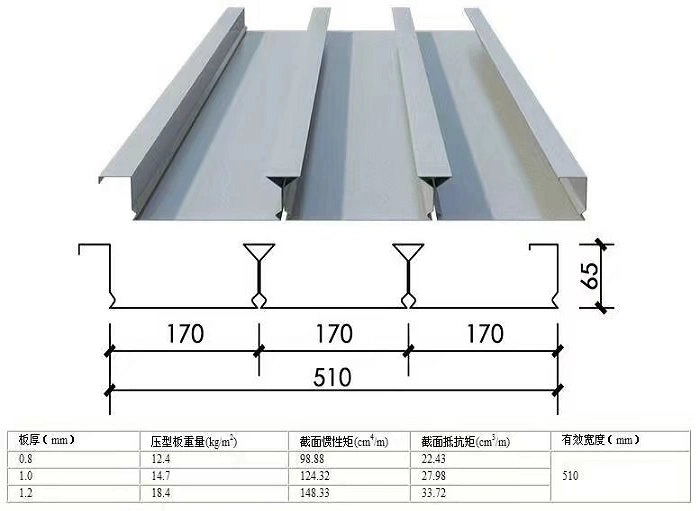

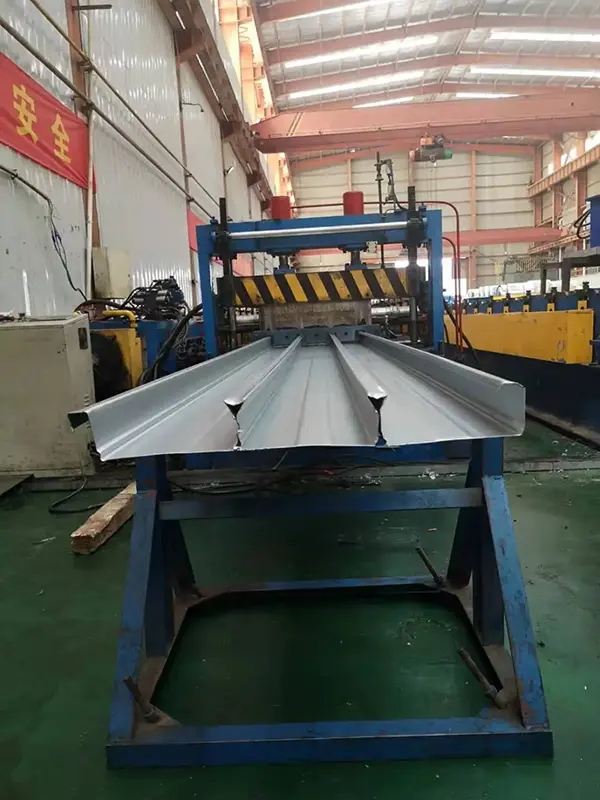

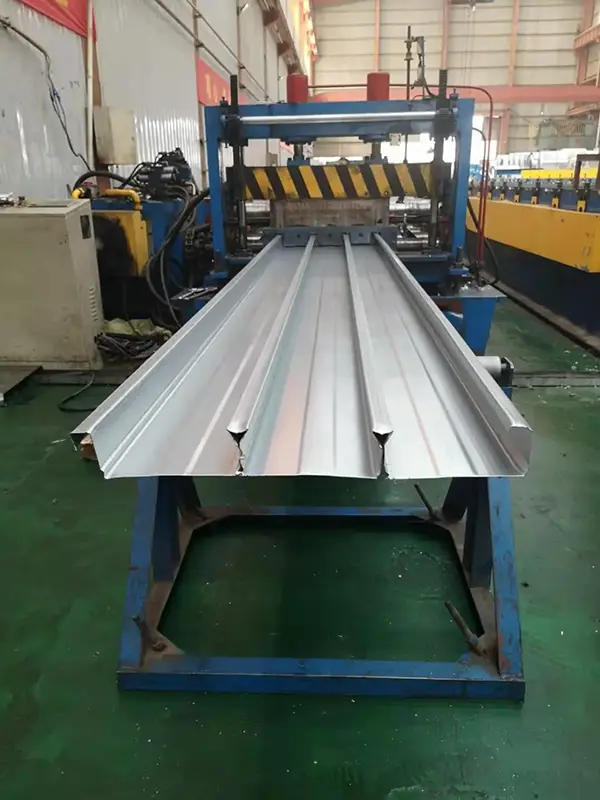

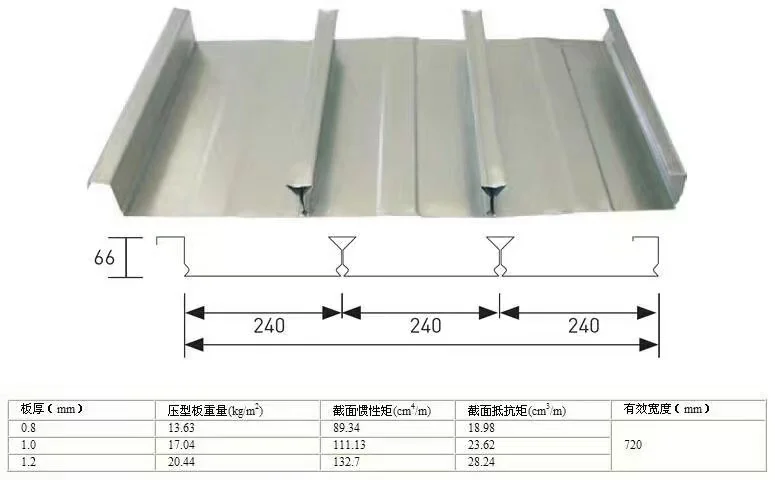

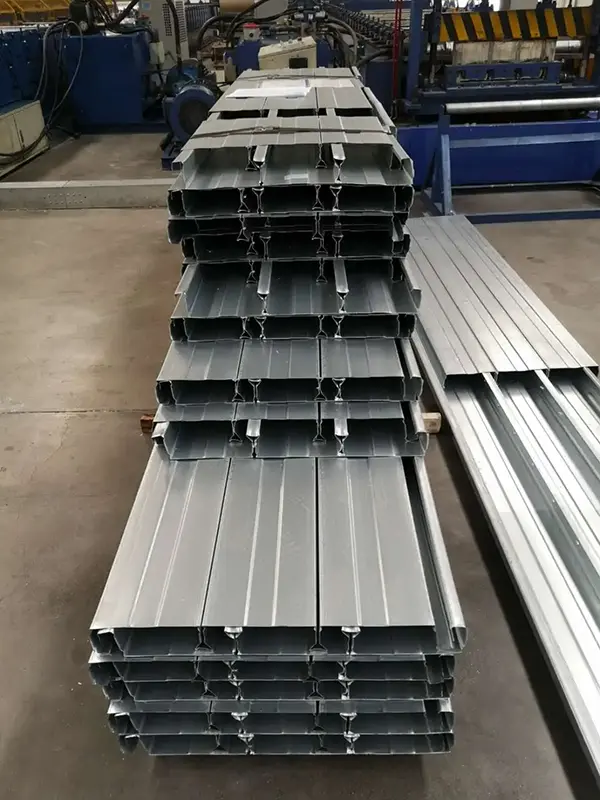

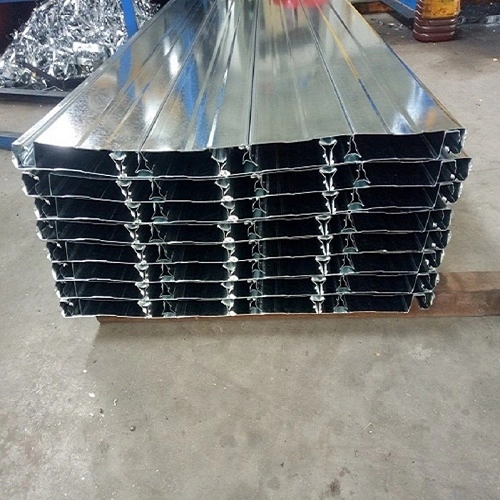

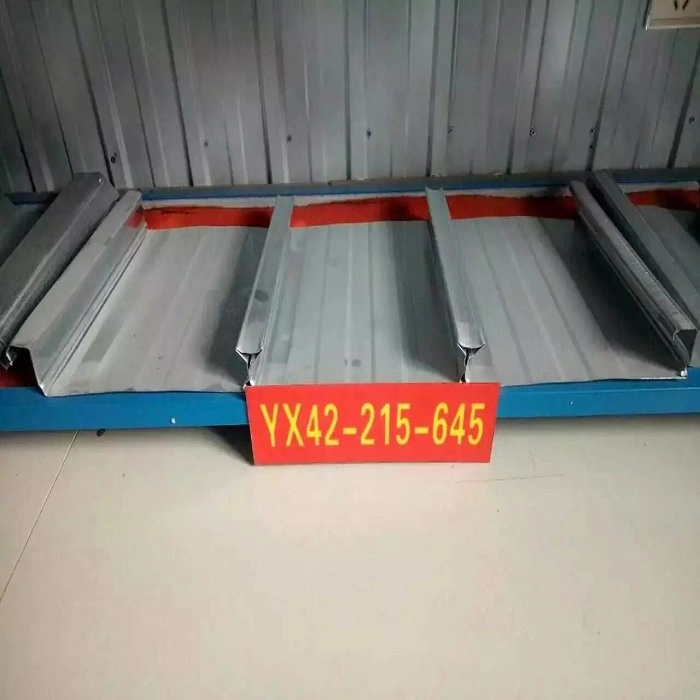

Paklotas formuojamas iš fiksuoto pločio plieno lakšto, naudojant integruotą kelių eigų šalto valcavimo formavimo procesą. Tai sukuria susiliejančius vertikalius kraštus iš abiejų pusių ir keletą apverstų trikampių arba trapecijos formos briaunų su uždaru dugnu. Pavyzdžiui, YX65-185-555 modelis: briaunos aukštis 65 mm, bangos plotis 185 mm, efektyvus aprėpties plotis 555 mm. YXB48-200-600 modelio briaunos aukštis yra 48 mm, bangos žingsnis yra 200 mm, o efektyvusis plotis - 600 mm. Dar vienas patobulintas modelis pasižymi 68 mm briaunelės aukščiu, 196 mm bangų žingsniu ir apverstu trikampiu profiliu, kurio plotis – 36 mm, o aukštis – 31 mm.

Pagrindinės medžiagos ir gamybos procesas

Pagrindinę medžiagą sudaro maždaug 1000–1250 mm pločio karštai cinkuoto plieno ritės. Medžiagos apima tokias klases kaip Q235, Q345 arba SGC490, kurių storis svyruoja nuo 0,7 mm iki 1,5 mm. Dvipusio cinkavimo svoris paprastai yra 80–275 g/m², nors jį galima pritaikyti iki 600 g/m² pagal specialius reikalavimus. Uždarų briaunų profilis formuojamas naudojant specializuotą šalto lenkimo ir atvirkštinės deformacijos procesą; Tai panaudoja plieno lakšto elastoplastinę deformaciją ir spyruoklinės atbulinės eigos charakteristikas, kad automatiškai uždarytų apatinę angą. Kadangi laikančiosiose vietose nereikia durti skylių, išsaugomas plokštės atsparumas korozijai ir bendras tvirtumas. Gaminys atitinka nacionalinį standartą GB/T 12755-2008 „Profiliuoti plieno lakštai statyboms“.

Faktinio veikimo patikrinimas

1. Kompozicinis veikimas ir laikomoji galia – plokštės briaunos visiškai aptrauktos betonu

Pagrindinis uždaro tipo grindų pakloto pranašumas, palyginti su atviro tipo paklotu, yra uždaro tipo grindų konstrukcija. Užliejus betoną, plokščių briaunos visiškai apgaubtos betonu, sukuriant sukibimo efektą, panašų į armatūros strypų liejimo vietoje plokštėse. Tai leidžia visiškai išnaudoti atitinkamus plieno ir betono medžiagų stiprumus ir pasiekti tikrą sudėtinį poveikį. Uždarų briaunų pakloto sekcijos centroidas yra maždaug 16 mm atstumu nuo plokštės apačios. Analizuojant kompozicinės plokštės konstrukcinę laikomąją galią taikant plastinę teoriją, vidinė svirties svirtis tarp betono gniuždymo jėgos centro ir plieno tempimo jėgos centro yra didesnė, o medžiagos stiprumas išnaudojamas geriau; todėl kompozitinės plokštės su uždaromis briaunomis pasižymi didesne konstrukcine apkrova arba didesniu saugos koeficientu.

2. Atsparumas ugniai – nereikia ugniai atsparios dangos

Atsparumo ugniai bandymai patvirtino, kad uždarų briaunų profiliuotos plieno ir betono kompozicinės plokštės pasižymi puikiu šilumos sugėrimu ir atsparumu ugniai esant standartinėms temperatūros kilimo sąlygoms, atitinkančios I klasės pastato perdangos plokščių ugniai atsparumo reikalavimus (1,5 val.). Kadangi dėl uždarų briaunų plieno lakštą visiškai apgaubia betonas, neleidžiantis plieno tiesiogiai paveikti karščio, šios plokštės paprastai atitinka aukštybinių pastatų priešgaisrinės saugos standartus ir nereikalauja papildomų ugniai atsparių purškiamųjų dangų. Ši savybė leidžia sutaupyti medžiagų sąnaudas ir išvengti aplinkos taršos statybos metu.

3. Plokščia apačia ir lengva apdaila – didelis švaraus aukščio panaudojimas

Apatinė uždarų briaunų plokštės pusė yra plokščia su sandariai prigludusiais tinkleliais, todėl pagal architektūrinius poreikius galima atlikti lanksčią lubų apdailą: paviršius gali būti purškiamas dažais, kad būtų sukurtos griovelio stiliaus lubos, padengtas paviršius ir nudažytas vandens pagrindo dangomis, kad būtų lygios plokščios lubos, arba tiesiogiai padengti sienų audiniu arba tapetais. Unikali plokštės pakabinimo sistema su plyšiais palengvina pakabinamų lubų montavimą. Be to, dėl sudėtinių plokščių konstrukcijos galima sumažinti plokštės storį, taip padidinant laisvą pastato lubų aukštį.

4. Efektyvi konstrukcija – sutaupoma armatūrinio plieno

Statybos metu po vieną apatinį tempimo armatūros strypą įdedant į kiekvieną briaunų lovį, atitinka konstrukcinius apkrovos reikalavimus, todėl plieno sunaudojama mažiau, palyginti su tradiciniais metodais. Kai viršutinio lygio apkrovos yra vidutinės, uždarų briaunų plokštė gali visiškai pakeisti apatinį armatūros sluoksnį; tai sumažina plieno gamybą vietoje ir darbo intensyvumą bei pagreitina statybos greitį. Dėl uždarų briaunų tinklelio dizaino betoną galima pilti be galo uždarymo plokščių. Montavimas apima plokščių klojimą pagal sunumeruotą projektinį išdėstymą ir suvirinimą prie plieninių sijų, po kurių iš karto galima tęsti tolesnius statybos etapus.

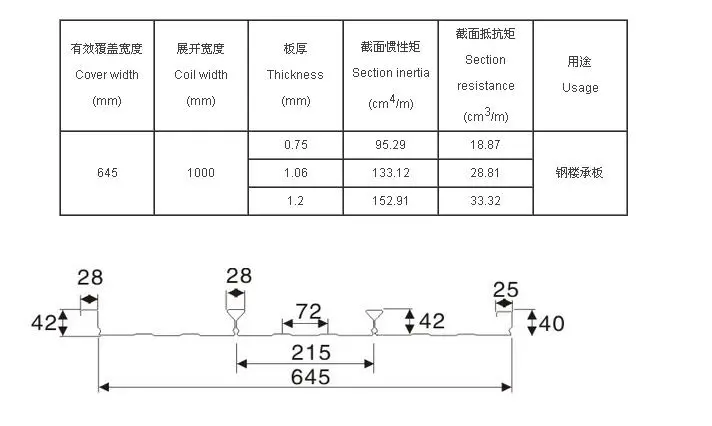

Pagrindinių specifikacijų apžvalga

Pagrindiniai privalumai

Tikras sudėtinis veiksmas:Uždarų briaunų konstrukcija visiškai apgaubia briaunas betonu – veikia kaip armatūra išlietoje plokštėje – užtikrina plieno ir betono sinergiją ir padidina laikomąją galią bei saugos faktorius.

Puikus atsparumas ugniai:Atitinka I klasės pastato perdangos plokščių atsparumo ugniai reikalavimą (1,5 val.), nereikalaujant purškiamų ugniai atsparių dangų, sutaupant sąnaudas ir teikiant naudą aplinkai.

Plokščia apačia ir lanksti apdaila:Plokščia, estetiškai patraukli apatinė dalis leidžia tiesiogiai purkšti, padengti paviršių arba montuoti pakabinamas lubas, tenkinant įvairius architektūrinius estetinius poreikius; taip pat sumažina plokštės storį ir taip padidina lubų aukštį.

Armatūros taupymas ir efektyvi konstrukcija:Tempimo armatūra gali būti sukonfigūruota atsižvelgiant į tarpą tarp briaunų, kad būtų pakeista apatinio sluoksnio armatūra, sumažinama armatūros gamyba vietoje ir paspartinama statybos eiga.

Atsparumas korozijai ir konstrukcinis vientisumas:Dėl uždaro formavimo proceso nereikia gręžti skylių laikančiose vietose, išsaugomas cinkuoto sluoksnio vientisumas ir užtikrinamas aukštesnis atsparumas korozijai, palyginti su atviromis briaunomis.

Programos

Sudėtinės grindų sistemos aukštybinėms ir itin aukštoms plieninėms konstrukcijoms.

Didelio ploto viešieji pastatai, tokie kaip stadionai, oro uostų terminalai, geležinkelio stotys, koncertų salės ir didieji teatrai.

Pramoniniai ir komerciniai objektai, įskaitant elektrines, elektros įrangos gamybos vietas, didelius prekybos centrus ir logistikos centrus.

Plieninių konstrukcijų projektai, kuriems taikomi griežti reikalavimai dėl atsparumo ugniai įvertinimo ir estetinės plokštės apatinės pusės apdailos.

Kodėl verta rinktis uždaro profilio grindų paklotą?

Ar renkatės grindų sprendimą aukštybiniam pastatui ar didelio tarpatramio plieninės konstrukcijos projektui? Uždaro profilio grindų paklotas turi uždarą briaunų dizainą, kuris užtikrina tikrą sudėtinį poveikį tarp plieno ir betono. Atsparumo ugniai bandymai patvirtino, kad jis gali pasiekti 1,5 valandos ugnies įvertinimą be ugniai atsparių dangų. Be to, plokščia apačia palengvina apdailą, sumažinamas plokštės storis ir sumažinamas armuoto plieno sunaudojimas. Įrodyta, kad pagrindiniai profiliai, tokie kaip YX65-185-555 ir YXB48-200-600, yra veiksmingi daugelyje aukštybinių pastatų, stadionų ir oro uostų, pasižymintys didele apkrova, patikimu atsparumu ugniai ir efektyvia konstrukcija. Jie siūlo laiko patikrintą grindų sprendimą jūsų plieno konstrukcijų projektams.

Dažnai užduodami klausimai

1. Kaip uždaro profilio paklotai pasiekia sudėtinį poveikį be mechaninių įspaudų?

Pačios uždarytos briaunos veikia kaip mechaniniai raktai. Kai betonas užpildo uždarą ertmę ir sukietėja, plienas ir betonas natūraliai susijungia, panašiai kaip deformuoti armatūros strypai jungiasi su betonu. Šio geometrinio blokavimo pakanka daugumos dizainų sudėtiniam veikimui.

2. Ar galima palikti apačią atvirą be jokios papildomos apdailos?

Taip. Po dažymo plokščia apatinė dalis dažnai lieka atvira. Dažymas purškiant sukuria tekstūruotų griovelių lubų efektą, o nusausinta danga – lygų paviršių. Pasirinkimas priklauso nuo architektūrinės intencijos ir norimo apdailos lygio.

3. Koks didžiausias uždaro profilio paklotų atraminis tarpatramis?

Neatraminio tarpatramio galimybė priklauso nuo profilio, storio, plieno rūšies ir betono plokštės storio. Skirtingai nei atviro profilio paklotai, uždaro profilio paklotai dažnai turi skirtingas tarpatramio charakteristikas dėl savo uždaros geometrijos. Visada žiūrėkite gamintojo pateiktas tarpatramių lenteles ir patvirtinkite su statybos inžinieriumi.

4. Ar visada reikalingas papildomas dugno sutvirtinimas?

Ne visada. Esant vidutinėms apkrovoms, pats uždarų briaunų paklotas gali užtikrinti pakankamą tempimo galią, todėl nereikia naudoti dugno armatūros strypų. Didesnėms apkrovoms ar ilgesniems tarpatramiams gali būti nurodytas nedidelis strypas kiekviename šonkaulių lovelyje. Konstrukcijos projektas nustato tikslius reikalavimus.

5. Kaip cinkuota danga veikia kompozitinį ryšį?

Cinkuota danga labai nepablogina sukibimo tarp plieno ir betono. Pagrindinis sujungimo mechanizmas yra mechaninis blokavimas iš uždarų briaunų. Danga taip pat apsaugo plieną nuo korozijos per visą eksploatavimo laiką, nes betono gaubtas sukuria šarminę aplinką.
