Atvirų briaunų grindų paklotas

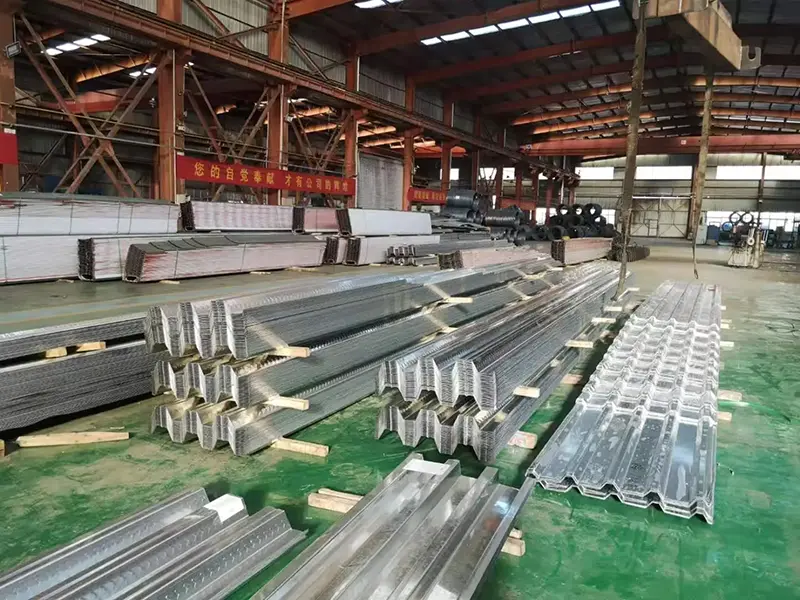

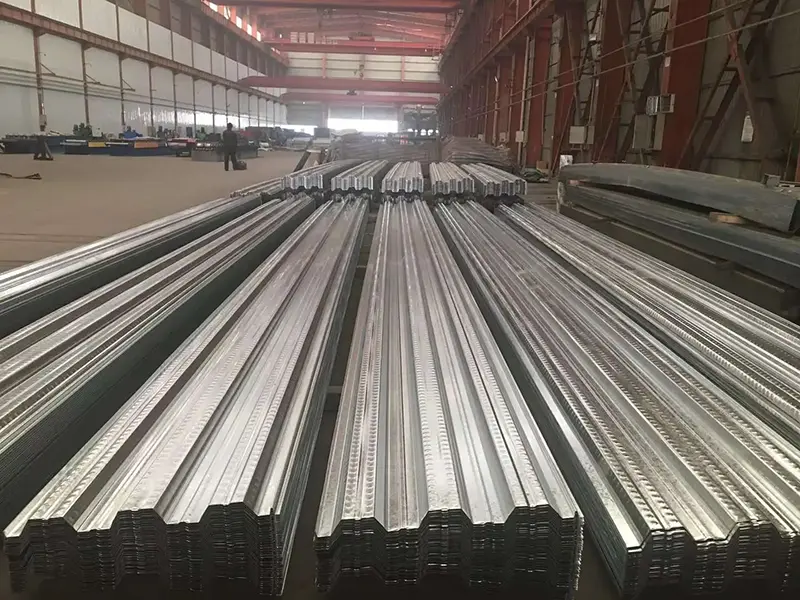

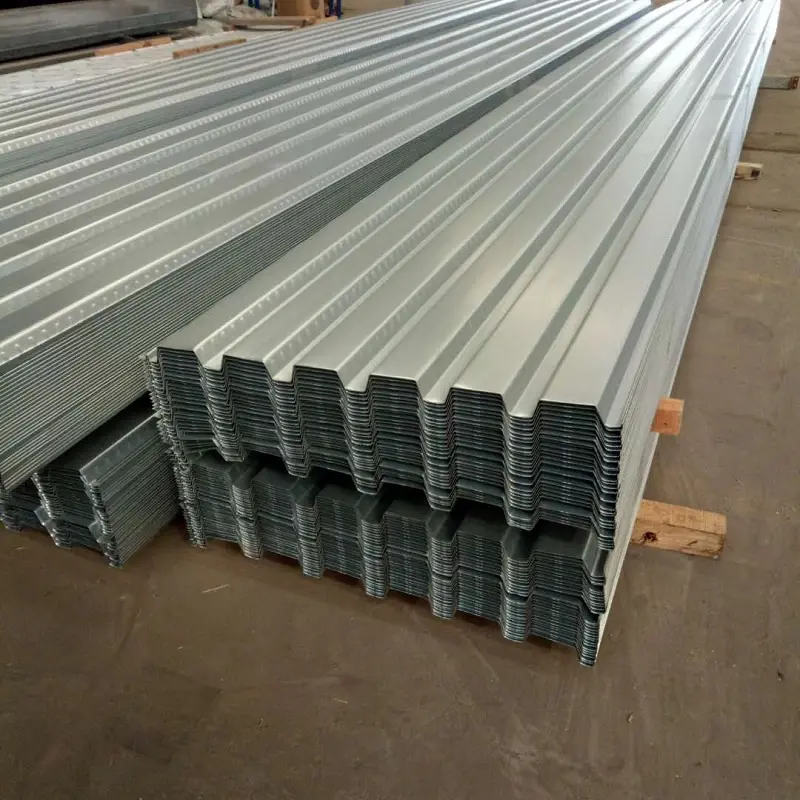

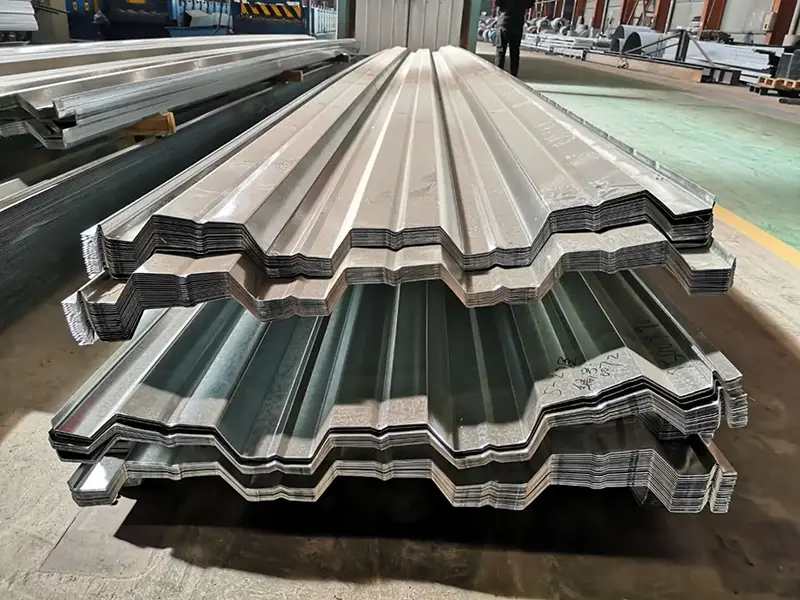

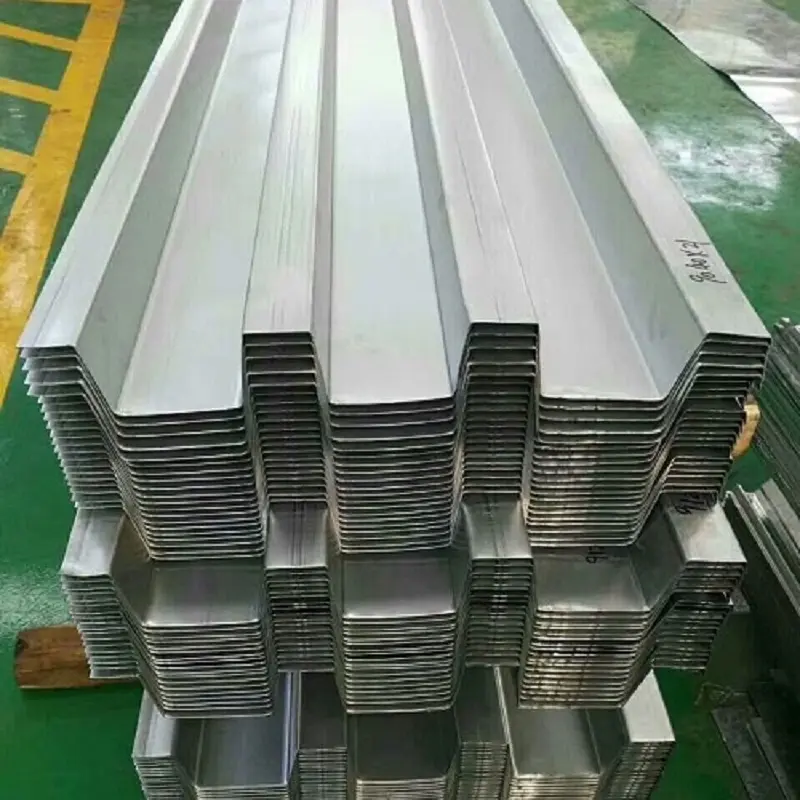

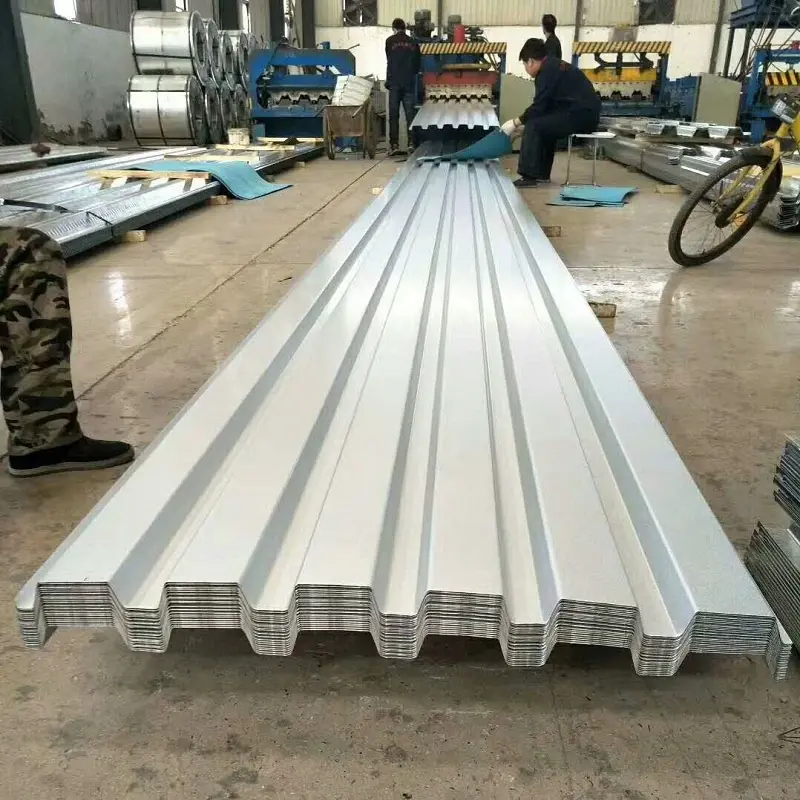

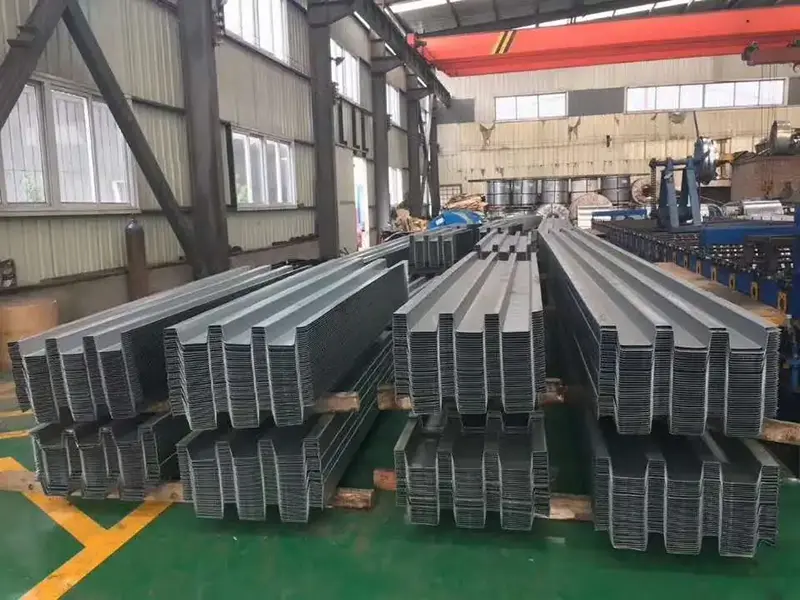

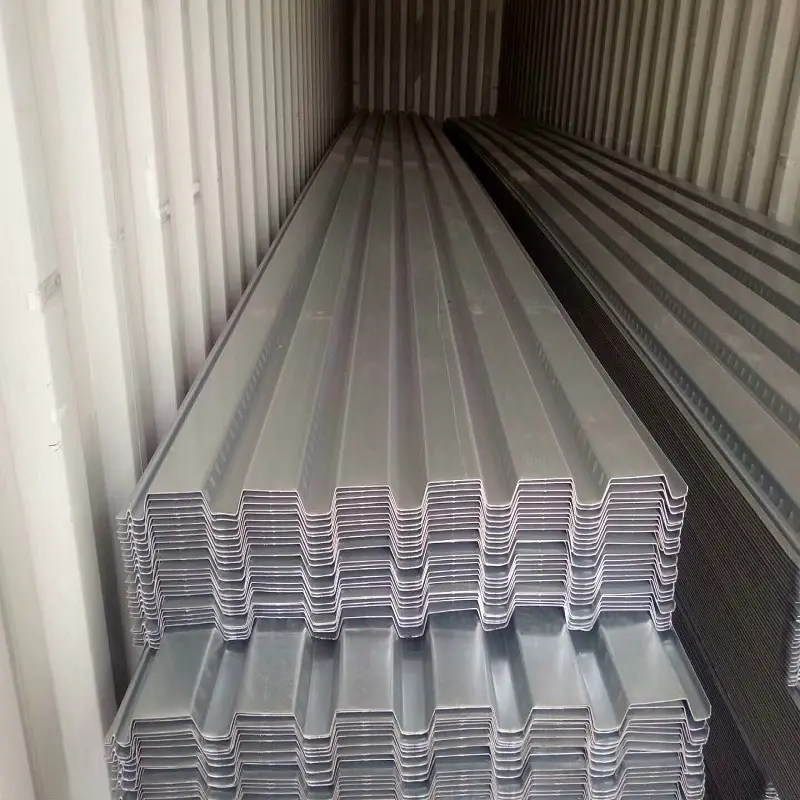

„Open-Rib Floor Decking“ yra šaltai formuota gofruota plokštė, pagaminta iš karštai cinkuoto arba Al-Zn dengto plieno lakšto. Jame yra atviras V, U arba trapecijos formos skerspjūvis, o šonkaulių kanalo viršus paliekamas atviras. Ši konstrukcija leidžia patogiau išdėstyti armatūros strypus, tiesti inžinerines linijas ir išpilti betoną vietoje.

SEBNO Statybinės medžiagostiekia atviro profilio grindų paklotus kaip dalį savo plieninių konstrukcijų gaminių asortimento. Plokštės tarnauja kaip nuolatinis klojinys statybos metu, o vėliau kartu su betonine plokšte dirba kaip tempimo armatūra.

Pagrindinės medžiagos ir paviršiaus apdorojimas

Pagrindinė medžiaga yra aukštos kokybės anglinis konstrukcinis plienas arba mažai legiruotas plienas iš pagrindinių vietinių gamintojų, tokių kaip Shougang, Angang, Hangang, Tanggang, Baosteel ir WISCO. Dangos svoris paprastai svyruoja nuo 60 iki 275 g/m², o daugiausiai 600 g/m² reiklioms aplinkoms.

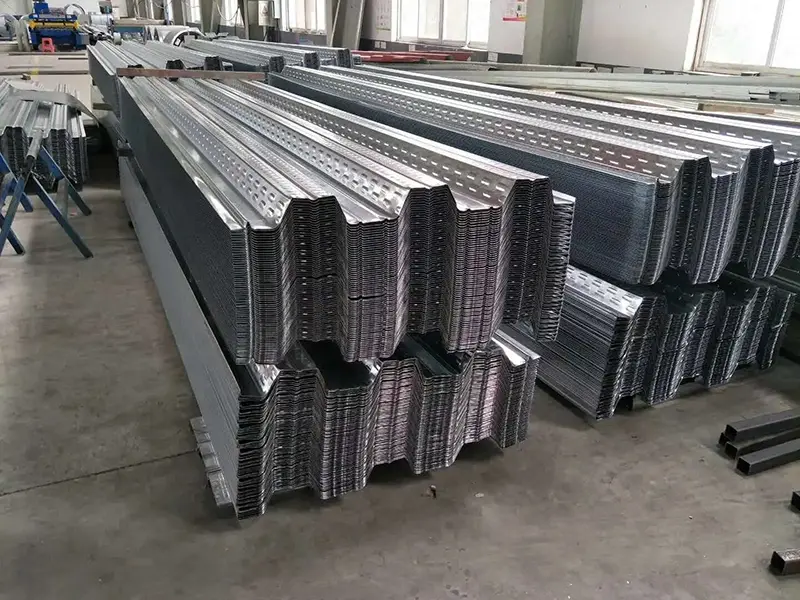

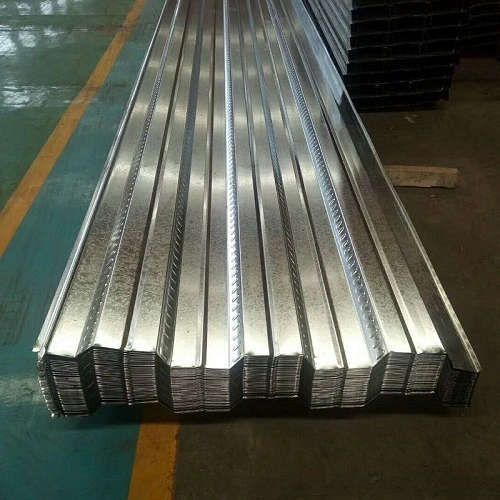

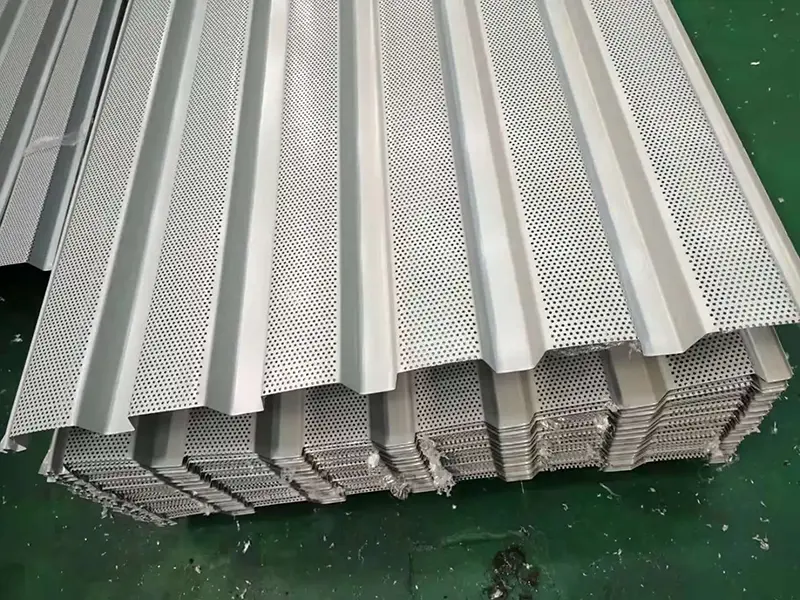

Įprastos takumo vertės yra 250 MPa, 280 MPa, 320 MPa ir 350 MPa ir gali siekti iki 550 MPa. Paviršius gali būti įspaustas, kad pagerintų sukibimą su betonu, o tai padeda sukurti patikimą sudėtinį plieninio pakloto ir plokštės veikimą.

Kaip įdiegta sistema

Statybos metu paklotai klojami ant plieninių sijų ir galuose tvirtinami taškinėmis siūlėmis. Tarpinėms jungtims naudojamos šlyties smeigės, suvirintos per denį į plieninę siją. Gretimos plokštės sujungiamos specialiais užveržimo įrankiais, kurie sujungia reljefinius sujungimo taškus.

Paklotas palaiko šlapio betono savisvorį ir statybos apkrovas. Betonui sukietėjus, jis kartu su plokšte veikia kaip sudėtinė sistema, atliekant konstrukcinius skaičiavimus kaip tempimo armatūra.

Profilio parinktys ir techniniai duomenys

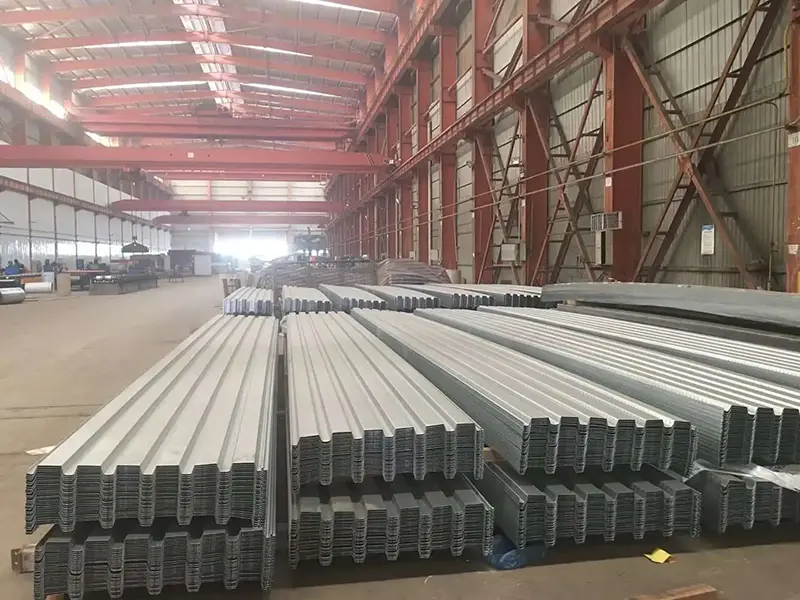

Atviro profilio grindų paklotų serija apima platų profilių asortimentą. Toliau pateiktoje lentelėje pateikiami tipiniai kelių pagrindinių modelių parametrai.

Statybos atlikimas ir patvirtinimas

1. Nepatvirtinto atstumo galimybė

Betonuojant paklotas turi išlaikyti konstrukcines apkrovas, naudodamas savo stiprumą ir standumą. YX60-263-790 modelio, pagaminto iš 1,2 mm storio Q345 plieno, didžiausias trijų tarpatramių ištisinės 120 mm storio kompozicinės plokštės atraminis tarpatramis yra 2,65 m. 0,8 mm storio YX51-250-750 modelio taikomas tarpatramio diapazonas yra 2,5–3,0 m.

Ši neatikišta galimybė leidžia vienu metu montuoti keliuose aukštuose, o tai leidžia etapais išpilti betoną ir greičiau atlikti bendrą statybos seką.

2. Kompozicinės plokštės laikomoji galia

Kai plieninis paklotas ir betonas veikia kartu per įspaudus ir kirpimo smeiges, laikomoji galia žymiai padidėja. Pavyzdžiui, konfigūracija, kurioje naudojama YX60-263-790 (1,0 mm storio) su Q235 plieninėmis sijomis ir 100 mm storio C30 betonine plokšte, turi 21,71 kN·m lenkimo galią. Jei vietoj to naudojamas Q345 plienas, galia padidėja iki 29,77 kN·m. Naudojant šiuos parametrus galima apskaičiuoti kitų betono rūšių, plokščių storių ir plieno rūšių talpos vertes.

3. Pagrindinės statybos procedūros

Diegimo metu reikia atkreipti dėmesį į keletą procedūrų. Pakloto galai turi būti sujungti su plieninėmis sijomis su pilnai įsiskverbančiomis taškinėmis siūlėmis. Tarpinėms jungtims naudojamas smeigių suvirinimas per denį. Gretimi lakštai sujungiami reljefiniuose taškuose, naudojant specializuotas užspaudimo reples. Išlenktose vietose rekomenduojamas plazminis pjovimas, kad kraštai būtų lygūs ir išsaugotų cinkuotą dangą.

Pradiniame projekte nurodytas 305 mm suvirinimo siūlės atstumas, tačiau statybos metu jis gali būti sumažintas, kad būtų išvengta deformacijos važiuojant pėsčiomis arba liejant betoną. Neigiamojo momento armatūra taip pat turi būti sumontuota konsolinėse dalyse pagal projektavimo specifikacijas, kad būtų išvengta įtrūkimų.

Techniniai pranašumai praktikoje

1. Nuolatiniai klojiniai.Paklotas pakeičia tradicinius medinius klojinius, todėl nereikia montuoti, nuimti ar tvirtinti. Tai pagreitina statybų grafiką.

2. Lengvas ir labai tvirtas.Plieno sąnaudos yra maždaug 9–10 kg/m² 0,8 mm storio lakštams, o optimalus tarpatramis 2,5–3,5 m. Paklotas taip pat veikia kaip tempiamasis sutvirtinimas sudėtinių grindų sistemoje.

3. Efektyvi nuosekli konstrukcija.Plokštes galima kloti per kelis aukštus vienu metu, o betoną galima pilti etapais. Tai žymiai sutrumpina bendrą projekto laiką.

4. Patogus paslaugų maršruto parinkimas.Atviras profilis leidžia tiesiogiai montuoti vamzdžius ir laidus be antrinių įpjovų ar kanalų.

5. Atsparumas korozijai ir perdirbamumas.Cinkuota danga apsaugo nuo rūdžių tiek statybos, tiek eksploatacijos metu. Pasibaigus tarnavimo laikui, plieno medžiaga yra visiškai perdirbama.

Projektavimo ir montavimo svarstymai

Dėl tarpatramio ir apkrovos reikalavimų:Pasirinkite profilį ir storį pagal neatraminių tarpatramių lenteles ir sudėtinių plokščių apkrovos skaičiavimus. Didesnėms apkrovoms ar ilgesniems tarpatramiams gali prireikti storesnių plokščių arba aukštesnės kokybės plieno.

Dėl komunalinių paslaugų maršruto:Dėl atvirų briaunų lengva nutiesti vamzdžius ir laidus, tačiau išdėstymas turėtų būti suderintas su armatūros išdėstymu, kad būtų išvengta konfliktų.

Išlenktoms arba netaisyklingoms vietoms:Norint išlaikyti krašto kokybę ir cinkuotos dangos vientisumą, pirmenybė teikiama plazminiam pjovimui, o ne kirpimui.

Suvirinimo metu:Laikykitės nurodyto suvirinimo atstumo taškinėms siūlėms ir kirpimo smeigėms. Laikinai galima naudoti tankesnius tarpus, kad būtų išvengta deformacijos statybos metu, tačiau galutiniams sujungimams reikia laikytis konstrukcijos projekto.

Typical Project Applications

1.Sudėtinės grindų sistemos daugiaaukštėms ir daugiaaukštėms plieninėms konstrukcijoms.

2.Grindų konstrukcijos pramonės įmonėms ir logistikos sandėliams.

3.Didelio tarpatramio grindų projektai, įskaitant komercinius kompleksus ir automobilių stovėjimo aikšteles.

4.Plieninių konstrukcijų projektai, kuriems reikia greitos statybos ir etapų darbo eigos.

Dažnai užduodami klausimai

1. Kuo atviro ir uždaro profilio paklotai skiriasi atsparumu ugniai?

Uždaro profilio paklotai paprastai pasižymi geresniu atsparumu ugniai, nes briaunos yra visiškai uždengtos, o betonas geriau supa plieną. Priklausomai nuo projekto gaisringumo laipsnio, atviro profilio paklotai gali reikalauti papildomų ugniai atsparių priemonių. Kiekvieno profilio tipo ugnies bandymai turėtų būti peržiūrėti.

2. Ar atviro profilio paklotai gali būti naudojami be laikinų atramų?

Taip, daugelis atviro profilio modelių yra skirti montuoti nepritvirtintose vietose, laikantis nustatytų intervalo ribų. Pavyzdžiui, YX60-263-790 su 1,2 mm Q345 plienu gali būti iki 2,65 m be atraminių trijų tarpatramių ištisinei 120 mm plokštei. Visada žiūrėkite gamintojo pateiktas tarpatramių lenteles ir projekto konstrukcinius skaičiavimus.

3. Kuo skiriasi cinkuotas ir Al-Zn dengtas paklotas?

Abi dangos užtikrina apsaugą nuo korozijos, tačiau Al-Zn danga paprastai pasižymi geresniu atsparumu aukštai temperatūrai ir tam tikroms korozinėms aplinkoms. Pasirinkimas priklauso nuo projekto aplinkos ir eksploatavimo trukmės reikalavimų. Al-Zn danga dažnai naudojama pakrantėje arba pramonėje.

4. Kaip įrengiami komunaliniai tinklai su atviro profilio paklotais?

Atviri šonkauliai suteikia vietos vamzdžiams ir laidams nutiesti po to, kai betonas sukietėja. Dėl to plokštėje nereikia pjauti kanalų. Tačiau komunalinių paslaugų išdėstymas turėtų būti suplanuotas prieš betonuojant, kad būtų išvengta trukdžių armatūros strypams.

5. Kokie standartai taikomi atvirų ribinių grindų paklotai?

Pagrindinis standartas yra GB/T 12755-2008 profiliuoto plieno lakštams. Konstrukcijos projektavimas paprastai atitinka GB 55004-2021 ir nacionalinį standartą atlasą 05SG522. Pagal pageidavimą gali būti pateikti medžiagų sertifikatai ir apkrovos bandymų ataskaitos.
