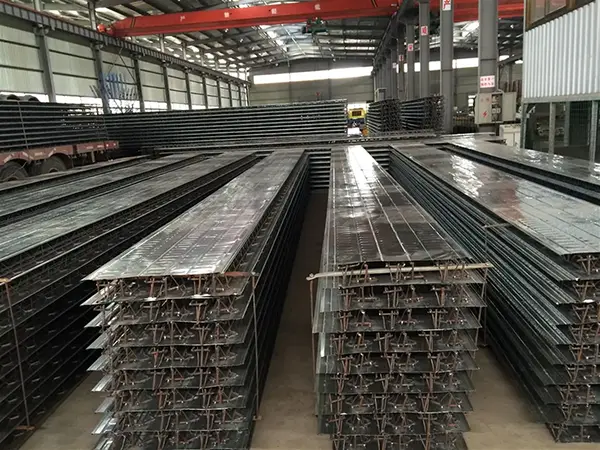

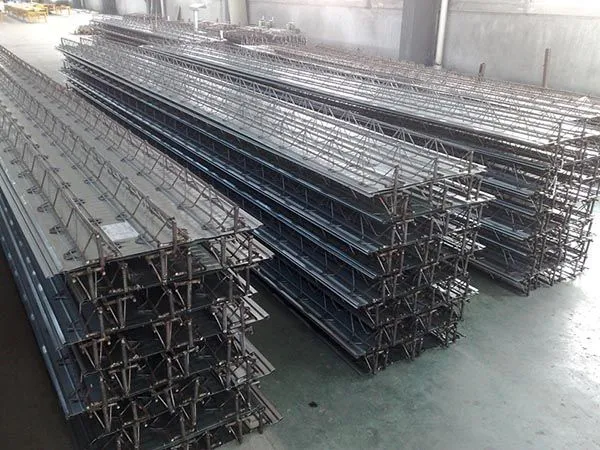

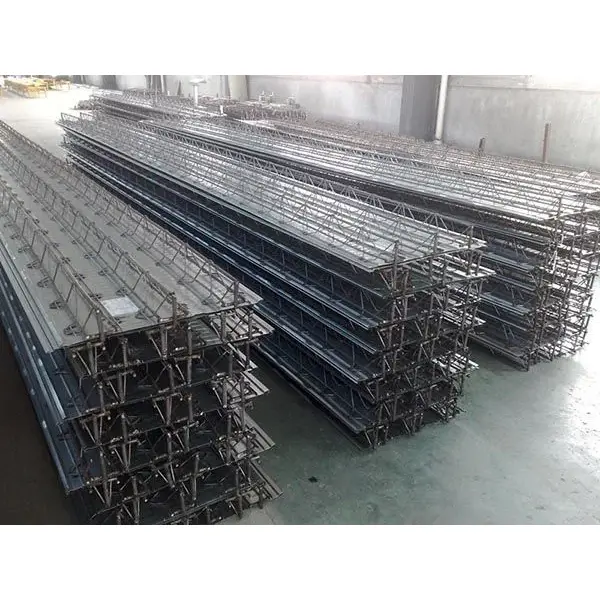

Armatūros santvaros grindų paklotas

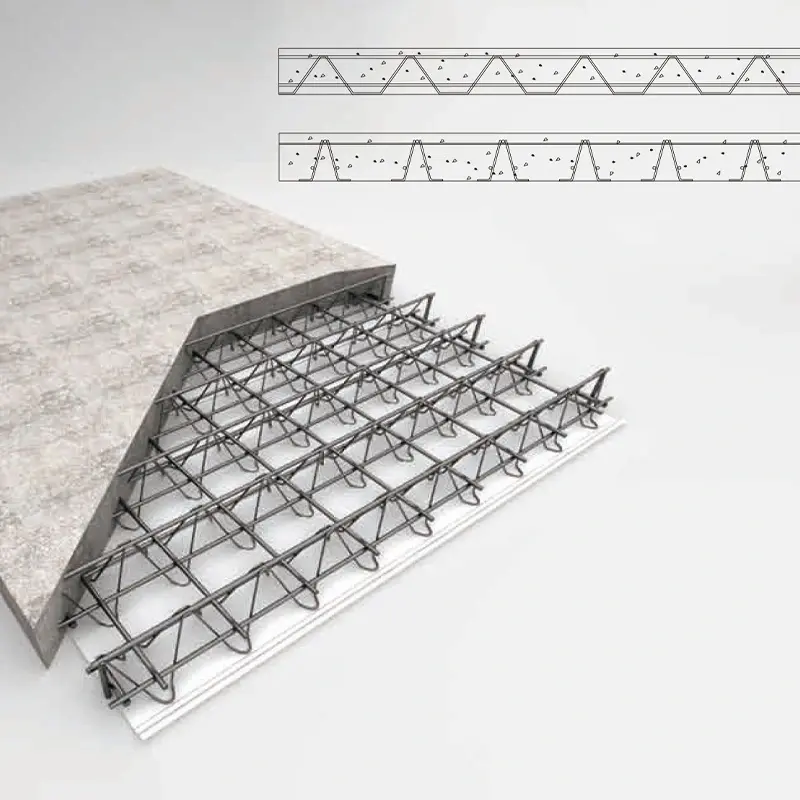

Armatūros santvaros grindų paklotas yra sudėtinė laikančioji plokštė, suformuota automatizuotoje gamybos linijoje sujungiant plieninę armatūros santvarą su apatine plokšte. Pati santvarą sudaro viršutiniai stygų strypai, apatiniai stygų strypai ir juostos strypai, sujungti taškiniu pasipriešinimu, sukuriant stabilią trikampę struktūrą. Tada ši santvara suvirinama prie dugno plokštės, paprastai 0,5 mm storio cinkuoto plieno lakšto arba pluoštinio cemento plokštės.

SENBO statybinės medžiagostiekia šį gaminį kaip savo plieno konstrukcijų grindų asortimento dalį. Paklotas naudojamas kaip nuolatinis klojinys statybos metu ir vėliau prisideda prie betoninės plokštės konstrukcinių savybių.

Struktūrinė sudėtis ir medžiagos

Viršutinės ir apatinės stygos juostos paprastai yra pagamintos iš plieno HRB400 arba CRB550, o juostos strypai paprastai naudojami iš HPB300, HRB400 arba CPB550 plieno. Vertikalios ir horizontalios atraminės juostos paprastai yra HPB300 arba HRB400.

Kai kaip dugno klojinys naudojamas cinkuoto plieno lakštas, jo storis yra 0,5 mm, takumo riba ne mažesnė kaip 250 N/mm², o dvipusės cinkuotos dangos svoris ne mažesnis kaip 120 g/m². Apatinis lakštas yra dviejų pločių: A tipo (600 mm) ir B tipo (576 mm).

Plieninių santvarų aukštis svyruoja nuo 50 mm iki 340 mm, atitinkantis plokščių storį nuo 80 mm iki 370 mm. Viršutinės ir apatinės stygos skersmuo yra 6–12 mm, o juostos skersmuo – 4–8 mm. Yra keletas gaminių serijų, tokių kaip TD1–TD7 ir HB1–HB8, o TD3-90 yra dažniausiai naudojamas modelis.

Gaminių klasifikacija pagal apatinius klojinius

Gaminiai klasifikuojami pagal dugno klojinių tipą. Tradiciniam tipui naudojamas cinkuoto plieno lakštas, o nuolatiniam (neišimamam) tipui naudojamas smulkiagrūdis betonas arba pluoštinio cemento plokštės. Remiantis nacionalinių standartų atlasais 23CG56-1 ir 23CG56-2, nuolatiniai dugno klojinių gaminiai pašalina klojinių pašalinimo vietoje poreikį, užtikrina sklandų apatinės dalies apdailą ir tinka drėgnai arba švariai aplinkai, taip pat pastatams be pakabinamų lubų.

Spektaklis realiuose projektuose

1. Labai aukštas pritaikymas: 140 800 m² santvaros paklotas

Šiuo metu statomas itin aukštas projektas, kurio bendras plotas yra 218 000 m². Bokštas A iškilęs 39 aukštus (176,1 m), o bokštas B siekia 51 aukštą (212,4 m). Projekte panaudota 140 800 m² santvarų pakloto sistemų ir 16 100 m² kraštinių klojinių. Plokščių storis svyravo nuo 110 mm iki 150 mm, o santvaros buvo pagamintos naudojant aukšto dažnio atsparumo taškinį suvirinimą.

Palyginti su tradicinėmis vietoje liejamomis plokštėmis, šis metodas pašalino klojinių montavimą, klojinių nuėmimą ir rankinį armatūros rišimą. Statybos kokybė išliko stabili ir patikima.

2. Ilgo tarpatramio ir didelės konsolės patikra

Zhongguancun AI mokslo ir technologijų parko parodų centras yra „nulinio anglies dioksido pastato“ bandomasis projektas Pekine. Keturių aukštų plieninė karkaso konstrukcija buvo sukurta Seismic Intensity 8. Jos didžiausias tarpatramis – 3,5 m, o maksimalus konsolės ilgis – 8,25 m.

Naudotas TD3-90 tipo grindų paklotas, kurio santvaros aukštis 90 mm, o bendras plokštės storis 120 mm. Didžiausias neatraminis tarpatramis statybos metu buvo 3,0 m. 8,25 m konsolės zonoje viduryje buvo sumontuoti laikini dvigubi vertikalūs stulpai, kad būtų sukurtas 1,5 ‰ nuokrypis į viršų, užtikrinant konstrukcijos saugumą.

3. Atsparumo ugniai ir korozijai patikra

Armatūra yra visiškai aptraukta betonu, todėl atsparumas ugniai panašus į tradicines vietoje liejamas plokštes. Bandymai rodo, kad 100 mm storio plokštės (atitinkančios 70 mm aukščio plieninę santvarą) atsparumas ugniai yra 1,68 valandos. Cinkuotam plieno lakštui nereikia papildomos priešgaisrinės apsaugos.

Palyginti su kompozicinėmis plokštėmis, kuriose naudojamas profiliuotas plieninis paklotas, plieninės santvaros grindų paklotas pasižymi geresniu atsparumu korozijai. Kadangi cinkuoto plieno lakštas neprisideda prie konstrukcijos apkrovos eksploatacijos etape, rūdys negali pakenkti konstrukcijos vientisumui.

4. Statybos efektyvumo ir sąnaudų duomenys

Gamyklinė gamyba užtikrina vienodą armatūros atstumą ir vienodą betono dangos storį. Armatūros rišimo darbai vietoje sumažėja 60–70 %. Xiqing Houtai Plot G rūsio projekto Tiandzine, naudojant šią technologiją, statybos laikotarpis sutrumpėjo maždaug 10 dienų ir iš viso buvo sutaupyta 1,972 mln. RMB. Bendra kvadratinio metro kaina buvo daugiau nei 20% mažesnė nei tradicinių kompozicinių plokščių.

Techninės specifikacijos trumpai

Šie parametrai yra pagrįsti pramonės standartu JG/T 368-2012 ir nacionalinių standartų atlasais. Galimas pritaikymas.

Kodėl ši sistema veikia

1. Gamyklinis paruošimas užtikrina nuoseklumą.Santvara formuojama automatizuoto pasipriešinimo taškinio suvirinimo būdu, todėl armatūros atstumas yra vienodas, o matmenys tikslūs. Tai sumažina armatūros rišimą vietoje 60–70 % ir užtikrina pastovesnę statybos kokybę.

2. Dviejų krypčių standumas, panašus į liejamas plokštes.Sistemą galima suprojektuoti kaip dvipusę plokštę, kurios standumas panašus į išlietą gelžbetoninę plokštę su dvipuse armatūra. Seisminės savybės paprastai yra geresnės nei profiliuoto plieno kompozicinės plokštės.

3. Atsparumas ugniai ir korozijai be papildomų dangų.Kadangi armatūra yra visiškai aptraukta betonu, 100 mm plokštė be ugniai atsparios ugnies atsparumo 1,68 val. Cinkuotas lakštas tarnauja tik kaip klojinys, todėl korozija neturi įtakos konstrukcijos saugai.

4. Lygus minkštumas ir sumažintas plokštės storis.Apatinė dalis plokščia. Palyginti su standartiniu profiliuotu plieniniu paklotu, bendras plokštės storis gali būti sumažintas 30–50 mm, išlaikant tą patį laisvą lubų aukštį, o tai padeda sumažinti aukštį nuo grindų iki grindų.

5. Išlaidos ir tvarkaraščio nauda.Panaikinami klojiniai, sumažinamas atramas, galima vienu metu statyti kelių aukštų statybą. Apatinis lakštas pasiekia 96% paviršiaus ploto, naudojant tik 0,5 mm plieno storį, todėl sumažėja medžiagų sąnaudos.

Projektavimo ir montavimo svarstymai

Dviejų krypčių plokščių projektavimui:Armatūros santvaros paklotas gali būti suprojektuotas kaip dvipusė plokštė, pridedant papildomą armatūrą skersine kryptimi. Su statybos inžinieriumi patvirtinkite, kad skydo išdėstymas ir atramos sąlygos atitinka projektavimo prielaidas.

Naudojant nuolatinius dugno klojinius:Rinkitės smulkiagrūdę betono arba pluoštinio cemento plokštę, kai reikalinga lygi apatinė dalis be pakabinamų lubų. Patikrinkite, ar aplinka tinkama pasirinktai dugno klojinių medžiagai.

Ilgoms konsolėms:Gali prireikti laikinų atramų, kaip parodyta Zhongguancun projekte, kur buvo naudojami dvigubi stulpai, kad būtų skatinamas nuokrypis į viršų. Apskaičiuokite deformacijos ir kampo reikalavimus pagal faktinį konsolės ilgį ir konstrukcijos apkrovas.

Diegimo metu:Užtikrinkite suvirinimo kokybę visuose mazguose ir atramose. Laikykitės nurodyto suvirinimo atstumo ir elektrodo slėgio. Jei naudojate cinkuotus lakštus, venkite per didelio karščio, kuris gali pažeisti dangą. Saugokite plokštes nuo drėgmės, jei jos ilgą laiką laikomos vietoje.

Tipinės programos

1.Grindų ir stogų sistemos aukštybinėms ir itin aukštoms plieninėms konstrukcijoms.

2.Ilgo tarpatramio ir stambių konsolių grindų konstrukcijos.

3.Darbo platformos ir grindys pramonės įmonėse ir logistikos sandėliuose.

4.Pastatai, kuriems reikalingas atsparumas drėgmei, atsparumas korozijai arba švarios patalpos aplinka, kur rekomenduojamas nuolatinis dugno klojinys.

Dažnai užduodami klausimai

1. Kuo armatūros santvaros paklotas skiriasi nuo profiliuoto plieno lakštų kompozicinių plokščių?

Profiliuotos plieno lakštų kompozicinės plokštės remiasi plieniniu paklotu ir kaip klojiniu, ir kaip tempimo armatūra. Armatūros santvaros paklote naudojama atskira plieninė santvara konstrukcijų sutvirtinimui, todėl apatinis lakštas tarnauja tik kaip klojinys. Tai reiškia, kad apatinis lakštas gali būti plonesnis (0,5 mm), o korozija neturi įtakos konstrukcijos pajėgumui. Apatinė plokštės pusė taip pat plokštesnė.

2. Koks yra nuolatinės dugno klojinių sistemos pranašumas?

Nuolatiniai dugno klojiniai (smulkaus užpildo betono arba pluoštinio cemento plokštės) pašalina poreikį klojinius nuimti po betono sukietėjimo. Tai suteikia lygią, švarią apatinę dalį, kurią galima palikti be pakabinamų lubų. Tai ypač naudinga esant drėgnoms, švarioms ar architektūrinėms reikmėms.

3. Ar armatūros santvaros paklotas gali būti naudojamas dvipusėms plokštėms?

Taip. Pridėjus skersinę armatūrą ir atitinkamai suprojektavus plokščių atramas, sistema gali pasiekti dvipusį plokštės elgesį, panašų į išlietą plokštę. Projektuojant turi būti atsižvelgta į plokštės matmenis ir santvaros orientaciją.

4. Kokia laikina parama reikalinga statybų metu?

Atramos reikalavimai priklauso nuo santvaros aukščio, plokštės storio ir tarpatramio. Įprastiems tarpatramiams iki maždaug 3 m laikinos atramos gali prireikti. Ilgesniems tarpatramiams ar konsolėms naudojami laikini stulpai arba atramos. Tikslų išdėstymą turėtų nustatyti gamintojo pateiktos tarpatramių lentelės ir statybos inžinieriaus skaičiavimai.

5. Kokie standartai reglamentuoja armatūros santvarų grindų paklotus?

Pagrindinis pramonės standartas yra JG/T 368-2012 „Plieninės santvaros grindų paklotas“. Projektavimo nuorodos apima nacionalinius standartus 22G522-1 ir 23CG56-1/2. Medžiagų ir suvirinimo siūlių bandymai atliekami pagal šiuose dokumentuose nurodytus reikalavimus.
