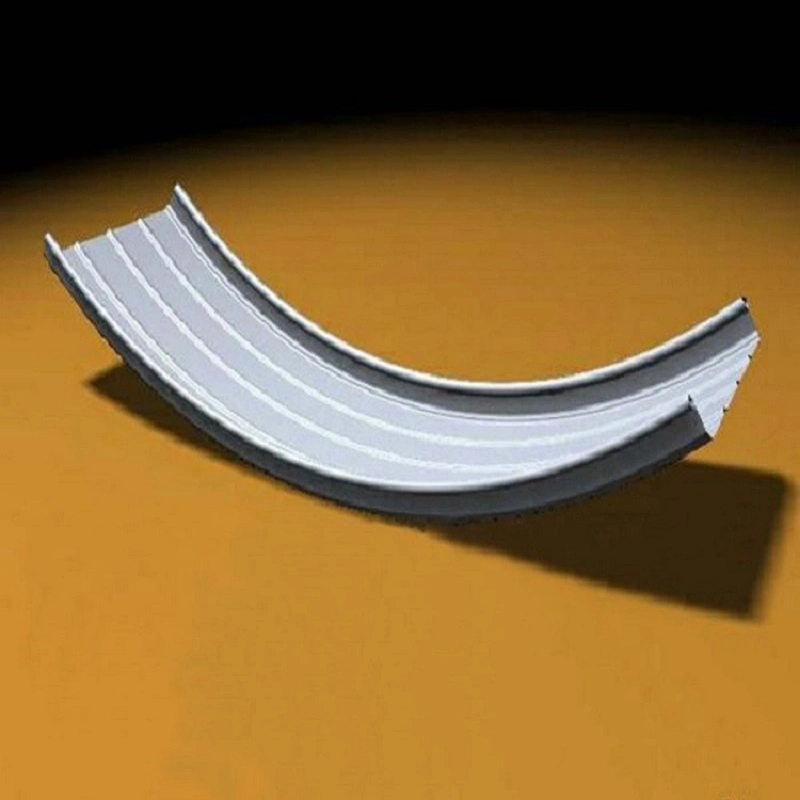

Aliuminio-Mg-Mn arkinės stogo dangos plokštės

SENBO statybinės medžiagostiekia Alu-Mg-Mn arkines stogo plokštes kaip dalį savo metalinių stogų sistemų gaminių asortimento. Šios plokštės yra pagamintos iš AA3004 serijos aliuminio-magnio-mangano lydinio ir suformuotos į lenktus, nestandartinius profilius, kad atitiktų sudėtingų stogo geometrijų architektūrinius reikalavimus.

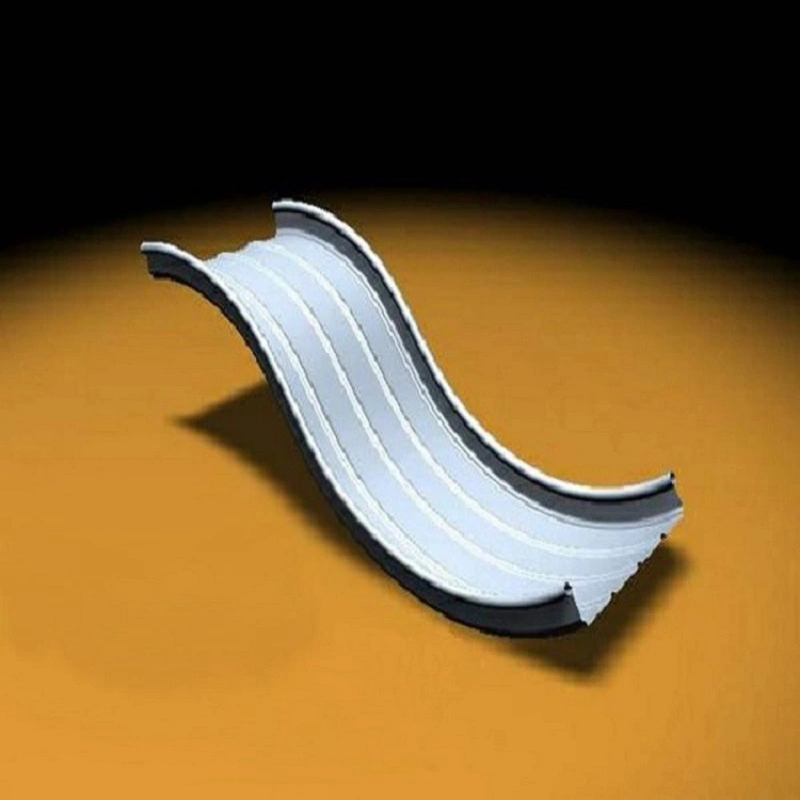

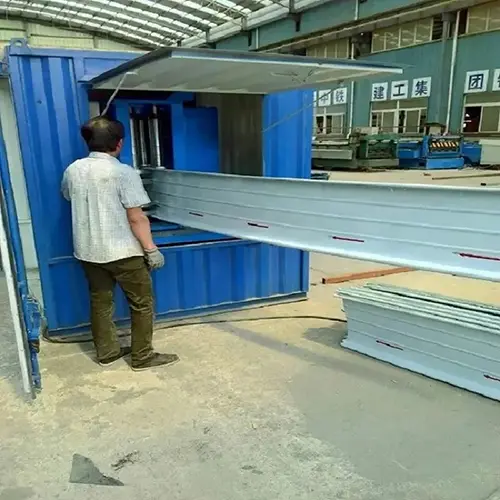

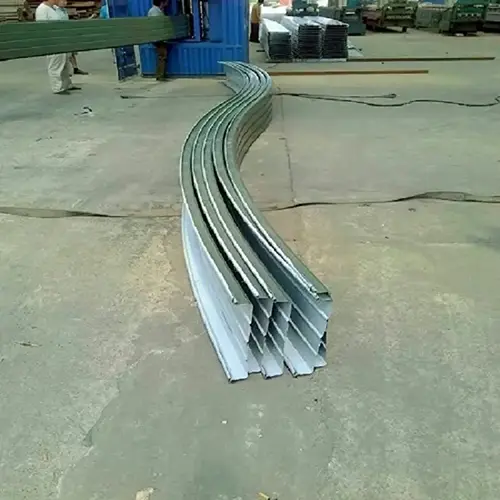

Arkinė Al-Mg-Mn stogo dangos plokštė yra specializuota profiliuota plokštė, gaminama naudojant greitaeigę, tikslią ritininio formavimo įrangą. Substrato sudėtį sudaro 1,0–1,5 % mangano ir 0,8–1,3 % magnio, o likusią dalį sudaro aliuminis. Kaip standartinių stovinčių siūlių Al-Mg-Mn plokščių darinys, arkinėje plokštėje atliekamas specialus formavimo procesas, kurio metu plokšti lakštai paverčiami lenktomis formomis. Tai palaiko šiuolaikines architektūrines konstrukcijas, tokias kaip arkos, lenktos ir sferinės stogo formos.

Lydinio sudėtis ir galimi profiliai

Galimi profiliai apima tokius modelius kaip YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 ir YX28-205-820. Ventiliatoriaus formos ir kūginės plokštės taip pat gali būti pritaikytos pagal konkrečius projekto reikalavimus.

Šios plokštės plačiai naudojamos nestandartinėse didelių viešųjų pastatų stogų sistemose, įskaitant oro uostų terminalus, stadionus, konferencijų ir parodų centrus. Gaminio paviršius apdorojamas naudojant išankstinio ritininio dengimo procesą ir yra su PVDF fluorokarbono danga, derinančia architektūrinę estetiką ir ilgaamžiškumą.

Lauke patikrintas našumas

1. Pritaikymas prie nestandartinių stogo formų

Aliuminio, magnio ir mangano lydinys pasižymi stiprumo ir lankstumo pusiausvyra, todėl tinka formuoti sudėtingas stogo formas, tokias kaip 3D lenkti, sferiniai ir vėduokliniai paviršiai. Taikant specializuotas lenkimo ir vėduoklinių plokščių gamybos technologijas, šios arkos plokštės gali atitikti įvairius dizaino reikalavimus, kartu išlaikant atsparumą vandeniui.

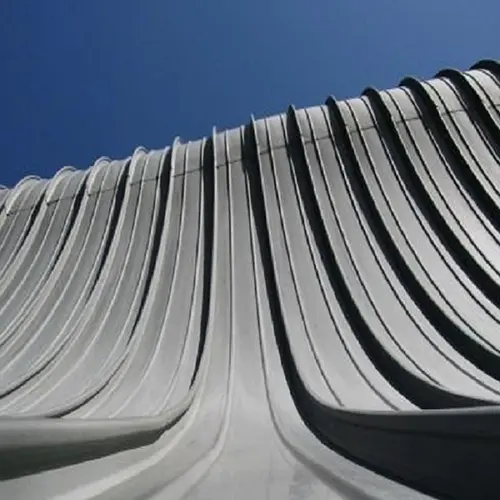

Produktas pritaikytas įvairioms architektūrinėms formoms, įskaitant stogus su teigiamu arba neigiamu kreivumu, arkinius stogus, vieno ir dviejų šlaitų stogus, tarpusavyje sujungtas stogo konstrukcijas, šlaitinius stogus ir lenktus stogus.

2. Patvirtinimas didelio tarpatramio arkinio stogo projektuose

Džangdžou grūdų sandėlyje Fudziane tarp sandėlių stogo projekte buvo panaudota aliuminiu, magniu ir manganu dengta arkinio gofruoto stogo sistema. Konstrukcija apima 18 metrų ir 108 metrų ilgio, o bendras plotas yra beveik 2000 kvadratinių metrų.

Ant stogo yra YT6118 modelio aliuminio-magnio-mangano gofruotos plokštės, kurių storis 1,2 mm. Arkos aukštis yra 4,085 metro, o pakilimo ir tarpatramio santykis yra 0,23. Diegimas buvo baigtas per šešias dienas. Plokštės buvo pagamintos sujungiant tris mažesnius mazgus į vieną pagrindinį bloką, kuris vėliau buvo pakeltas ir pritvirtintas prie įterptųjų plieninių komponentų. Įrenginiai buvo sujungti vandeniui nelaidžiu sujungimo būdu.

3. Lengva, didelio stiprumo konstrukcija

Aliuminio tankis yra maždaug 2,73 g/cm³, maždaug trečdalis plieno tankio. Aliuminio-magnio-mangano plokščių takumo riba yra ne mažesnė kaip 190 MPa, tempiamasis stipris yra 240-285 MPa, o pailgėjimas yra ne mažesnis kaip 3%. Išlaikant konstrukcijos vientisumą, šios arkos plokštės sumažina stogo dangos sistemos savąją apkrovą.

Zhangzhou grūdų sandėlio projekte buvo tolygiai paskirstyta 0,3 kN/m² gyvoji apkrova ir projektinis vėjo slėgis 0,40 kN/m², remiantis 10 metų grąžinimo laikotarpiu.

4. Atsparumas korozijai ir ilgaamžiškumas

Aliuminio-magnio-mangano lydinio substratas pasižymi būdingomis rūdijimui atspariomis savybėmis. Natūraliai susidaręs paviršiaus oksido sluoksnis apsaugo nuo oksidacijos ir korozijos, kartu pasižymi atsparumu rūgštims ir šarmams. Padengtos plokštės atšiaurioje aplinkoje gali sudaryti savaime gyjančią apsauginę plėvelę, todėl jos tinka drėgnam klimatui. Projektavimo tarnavimo laikas viršija 50 metų, dangos garantija – 15–20 metų.

Techninių duomenų santrauka

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais standartais. Galima pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Kodėl šios plokštės veikia gerai

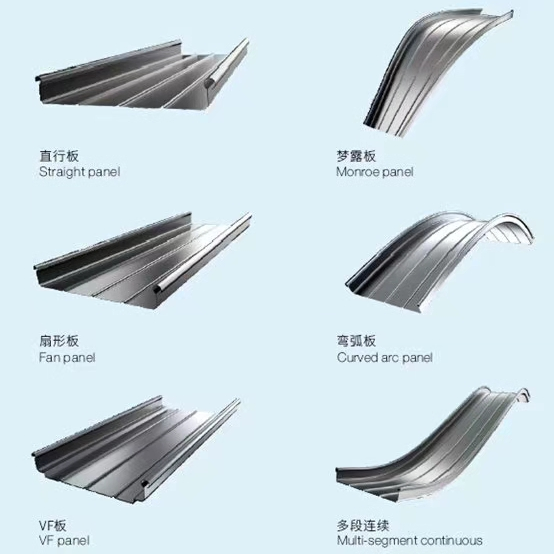

1. Lankstus formavimas sudėtingam dizainui.Plokštes galima apdoroti netaisyklingomis formomis, pavyzdžiui, vėduoklėmis, kūginėmis, išgaubtomis ir įgaubtomis išlenktomis bei sferinėmis plokštėmis. Tai palaiko suasmenintus šiuolaikinės architektūros dizaino reikalavimus lenktiems paviršiams ir arkiniams stogams.

2. Lengvas su dideliu tempimo stiprumu.Plokštės, kurių tankis yra maždaug trečdalis plieno tankio ir didesnis nei 240 MPa tempiamasis stipris, atitinka didelio tarpatramio stogo dangos reikalavimus, įskaitant tarpatramius, viršijančius 18 metrų.

3. Atsparumas korozijai ir ilgas tarnavimo laikas.Lydinys natūraliai sudaro apsauginį oksido sluoksnį. Sistemos tarnavimo laikas yra daugiau nei 50 metų, o dangai suteikiama 15–20 metų garantija.

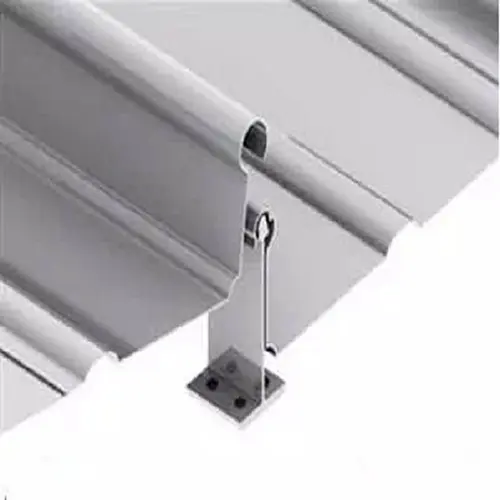

4. Patikima hidroizoliacija per modulinį blokavimą.Modulinis blokuojančių siūlių sujungimo procesas užtikrina sandarų plokščių sujungimą ir patikimą drenažo bei hidroizoliacijos veikimą.

5. Perdirbama medžiaga.Aliuminio lydinio medžiaga yra visiškai perdirbama, o tai palaiko ekologiškos statybos tikslus.

Projektavimo ir montavimo veiksniai

Lenktiems arba sferiniams stogams:Pradiniame projektavimo etape dirbkite su gamintoju, kad patvirtintumėte pasiekiamą kreivio spindulį pasirinktam profiliui ir storiui. Ventiliatoriaus formos ir kūginės plokštės reikalauja tikslių parduotuvės brėžinių.

Ilgalaikiams pritaikymams:Patikrinkite, ar plokštės atstumas atitinka reikiamas apkrovas. Projekte „Zhangzhou Grain Depot“ buvo naudojamos 1,2 mm storio plokštės per 18 metrų, tačiau kiekvienas projektas turėtų būti skaičiuojamas pagal vietines vėjo ir sniego apkrovas.

Pakrantės arba didelės drėgmės aplinkai:Pasirinkite PVDF fluorokarbono dangą, kad pagerintumėte atsparumą oro sąlygoms. Patvirtinkite, kad pagrindo klasė ir dangos sistema yra suderinamos su numatomomis poveikio sąlygomis.

Diegimo metu:Plokštės paprastai gamykloje surenkamos į vienetus ir pakeliamos į vietą. Norėdami užtikrinti sandarias jungtis, naudokite nurodytą siūlių metodą. Laikykitės gamintojo nurodymų dėl naudojimo, kėlimo ir tvirtinimo, kad išvengtumėte paviršiaus pažeidimų.

Tipiški projektų tipai

1.Lenktos, sferinės ir netaisyklingos formos stogų sistemos dideliems viešiesiems pastatams, pavyzdžiui, stadionams ir parodų centrams.

2.Sudėtingos formos stogo dangų ir fasadų sistemos oro uostų terminalams ir greitųjų geležinkelių stotims.

3.Ilgo tarpatramio arkinio stogo konstrukcijos, tokios kaip sandėliavimo patalpos ir žemės ūkio šiltnamiai.

4.Stogo dangos sistemos žymiems pastatams su unikaliais architektūrinio projektavimo reikalavimais.

Atsakyta į pirkėjo klausimus

1. Kuo Al-Mg-Mn arkinė stogo danga skiriasi nuo standartinių stovinčių siūlių plokščių?

Standartinės stovinčios siūlės plokštės paprastai yra tiesios ir montuojamos ant plokščių arba švelniai šlaitų stogų. Arkos plokštės papildomai formuojamos, kad būtų sukurti lenkti profiliai, atitinkantys išgaubtą, įgaubtą ar sferinę stogo geometriją. Abiejose sistemose naudojama panaši jungiamųjų siūlių technologija, tačiau arkinės plokštės yra specialiai sukurtos nestandartinėms stogo formoms.

2. Koks yra minimalus šių plokščių kreivio spindulys?

Minimalus kreivio spindulys priklauso nuo plokštės profilio, medžiagos storio ir lydinio temperatūrų. Tai turėtų būti patvirtinta gamintojui projektavimo etape. Ankstyvas stogo geometrijos brėžinių pateikimas gali padėti nustatyti, ar pasirinkta plokštė gali pasiekti reikiamą kreivumą nepakenkiant konstrukcinėms savybėms.

3. Ar šios plokštės tinka pakrantės aplinkai?

Taip. Aliuminio-magnio-mangano lydinys turi natūralų atsparumą korozijai, o PVDF fluoro anglies danga dar labiau pagerina atsparumą oro sąlygoms. Dėl to plokštės tinka pakrančių ir didelės drėgmės aplinkoje. Įprastomis sąlygomis projektinis tarnavimo laikas yra daugiau nei 50 metų.

4. Kaip gaminamos vėduoklės formos ir kūginės plokštės?

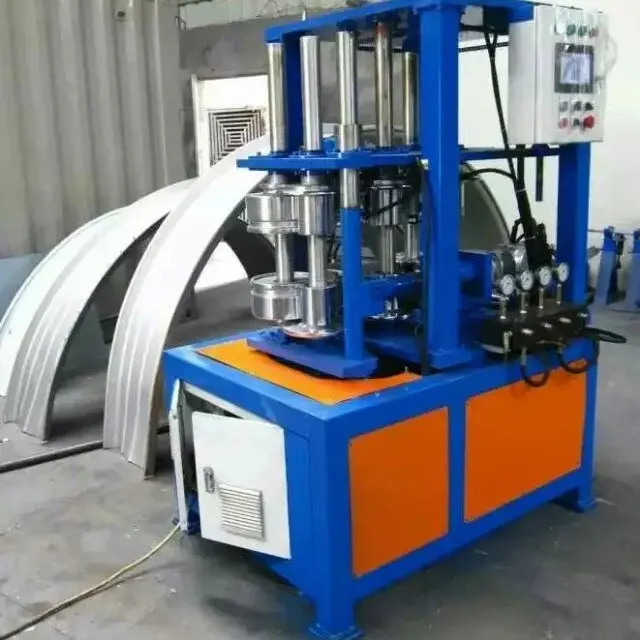

Ventiliatoriaus formos ir kūginės plokštės gaminamos naudojant specializuotą formavimo įrangą ir pritaikytus įrankius. Paprastai jie gaminami remiantis parduotuvės brėžiniais, gautais iš stogo geometrijos. Kiekviena plokštė yra suformuota atskirai, kad atitiktų jos konkrečią padėtį ant lenkto paviršiaus, užtikrinant tinkamą prigludimą ir vandeniui nepralaidžią siūlę.

5. Kokia projekto informacija reikalinga citatai?

Pateikite stogo geometrijos brėžinius (įskaitant kreivio spindulį), plokštės profilį, storį, dangos tipą, kiekį ir projekto vietą. Jei reikalingos ventiliatoriaus formos arba kūginės plokštės, įtraukite detalius išdėstymo brėžinius. Tai padeda mūsų komandai parengti tikslų pasiūlymą ir gamybos planą.
