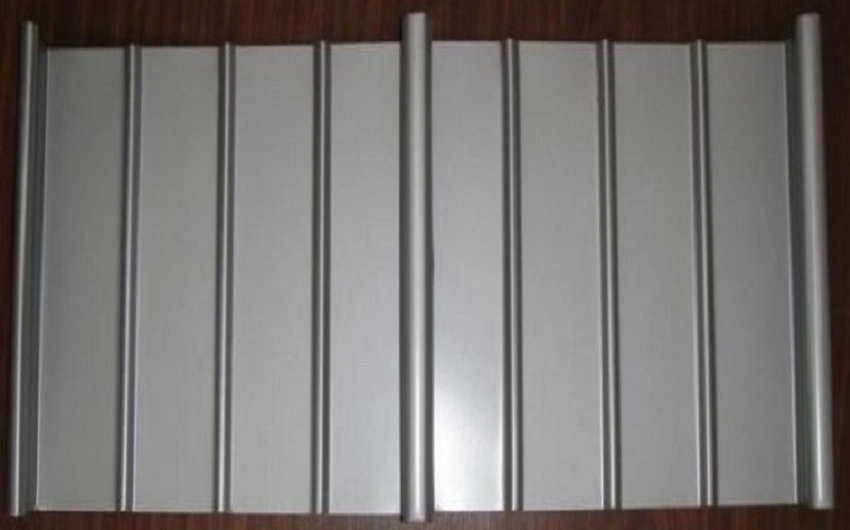

Aliuminio-magnio-mangano metalo plokštės

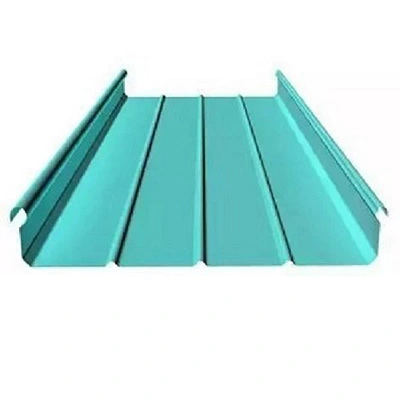

Aliuminio-magnio-mangano metalo plokštės, skirtos architektūrinei stogo ir sienų dangai, ritinėlis suformuotas iš AA3004 serijos aliuminio-magnio-mangano lydinio. Lydinyje yra maždaug nuo 1,0% iki 1,5% mangano, nuo 0,8% iki 1,3% magnio, nedideli kiekiai silicio ir vario, o likusi dalis yra aliuminio. Ši kompozicija suteikia naudingą mažo svorio, tinkamo stiprumo ir atsparumo korozijai derinį ir yra suderinama su standartine siūlių ir ritinėlių formavimo įranga. SENBO tiekia šias plokštes su lydinio laipsnio, lakšto storio ir dangos kokybės patikrinimais, o formavimo linijos yra stebimos dėl profilio tikslumo.

Plokštės plačiai pritaikytos dideliems viešiesiems pastatams, tokiems kaip oro uostų terminalai, greitųjų geležinkelių stotys, sporto stadionai ir parodų centrai. Paviršius padengiamas išankstiniu ritininiu sluoksniu, dažniausiai PVDF, kurio fluoro angliavandenilių dervos kiekis viršija 70%, kuris užtikrina spalvos pastovumą ir atsparumą oro sąlygoms. Stogo dangos sistema pagrįsta stovinčiu siūlės profiliu su slankiojančiomis T formos spaustukais. Gnybtai tvirtai laiko plokštes, leisdami šiluminiam judėjimui, o siūlės užraktas sukuria vandeniui nepralaidžią jungtį nepasikliaujant sandarikliu.

Techninės specifikacijos

Veiklos duomenų ir inžinerijos patvirtinimas

1. Svoris ir struktūrinis efektyvumas

Aliuminio tankis yra 2,73 g/cm³, maždaug trečdalis plieno tankio. Čia naudojamo AA3004 lydinio tempiamasis stipris yra nuo 240 MPa iki 285 MPa, o takumo riba yra ne mažesnė kaip 190 MPa. Šios vertės leidžia stogo sistemai būti lengvesnei nei palyginamasis plieninis stogas, o tai sumažina laikančiosios konstrukcijos apkrovą. Ilgo tarpatramio pastatuose ir renovacijos darbuose svorio sutaupymas gali siekti apie 30%.

2. Atsparumas korozijai ir tarnavimo laikas

Veikiant orui, plokštės paviršius sudaro tankų aliuminio oksido sluoksnį, kuris sulėtina tolesnę koroziją. Pats lydinys atsparus daugelio rūgščių ir šarmų atakoms, o PVDF danga suteikia dar vieną apsauginį barjerą. Šios savybės palaiko projektinį netauriųjų metalų tarnavimo laiką ilgiau nei 50 metų. Dangos sistemai paprastai suteikiama 15–20 metų garantija.

3. Stovėjimo siūlių sistema ir sandarumas vandeniui

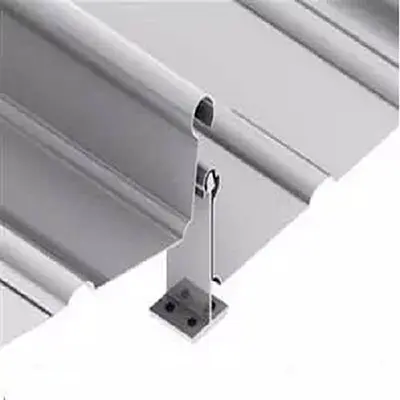

Stovinčiame siūlės profilyje naudojami T formos spaustukai, kurie slysta išilgai stogo šlaito, kad prisitaikytų prie šiluminio judėjimo. Plokštės yra surenkamos ir surenkamos vietoje, todėl statybos laikas sutrumpėja daugiau nei 30%, o montavimo tolerancija neviršija 3 mm. Pietinėje Fupingo stotyje, esančioje Xi'an-Yan'an geležinkelio stotyje, 4000 m² stogui buvo naudojama neprasiskverbianti mechaninė užrakto sistema. Rezultatas buvo vandeniui nelaidus paviršius, pasižymintis geru atsparumu vėjo pakilimui ir gebėjimu sekti sudėtingas formas. Gaoling stotyje, kurios stogo plotas 4 585 m², buvo panaudotas kompozitinis konstrukcinis konstrukcinis, kurį sudarė stovi siūlių plokštė, hidroizoliacinis sluoksnis, izoliacija, garų barjeras, akustinis sluoksnis ir Al-Zn dengtas profiliuotas pagrindo lakštas.

4. Ugnies ir žaibo elgesys

Stogo dangos sistema atitinka A1 ugnies klasę. Aliuminis, kurio lydymosi temperatūra yra 660 °C, gaisro metu linkęs perdegti vietoje, o ne skleisti liepsną per paviršių, o tai gali padėti gesinti gaisrą. Apsaugai nuo žaibo plokštės, kurių storis ne mažesnis kaip 0,7 mm, gali tiesiogiai veikti kaip oro uždarymo įtaisai pagal GB 50057. Taip nebereikia atskirų stogo įvadų žaibolaidžiams.

5. Formavimas ir dizaino lankstumas

Lydinys gali būti suformuotas į tiesias, išgaubtas lenktas, įgaubtas lenktas ir vėduoklės formos plokštes. Tai palaiko vieno nuolydžio, dviejų nuolydžių, pavieniui išlenktą ir dvigubai išlenktą stogo geometriją. Medžiagos lankstumas taip pat padeda atliekant siūles vietoje.

Produkto charakteristikos

• Mažas svoris:Esant trečdaliui plieno tankio, plokštės sumažina tuščią apkrovą ir supaprastina valdymą.
• Ilgas tarnavimo laikas:Lydinio ir dangos derinys skirtas daugiau nei 50 metų eksploatuoti įprastomis sąlygomis.
• Konstrukcinis atsparumas vandeniui:Stovėjimo siūlės jungtis nepriklauso nuo sandariklio, todėl sumažėja priežiūros ir nuotėkio rizika.
• Šiluminio judėjimo pritaikymas:Stumdomos T formos spaustukai leidžia išsiplėsti ir susitraukti neapkraunant plokščių.
• Formavimo lankstumas:Architektūriniams stogams gali būti gaminamos lenktos ir kūginės plokštės.
• Perdirbamumas:Pasibaigus eksploatavimo laikui, aliuminis yra visiškai perdirbamas.

Tipinės programos

• Oro uostų terminalų ir greitųjų geležinkelio stočių stogų ir sienų sistemos.
• Didelio tarpatramio stogai stadionams, parodų centrams ir teatrams.
• Pastatai jūrinėje arba pramoninėje aplinkoje, kur atsparumas korozijai yra labai svarbus.
• Esamų pastatų stogų dengimas ir atnaujinimas.

Montavimo ir tvarkymo pastabos

• Laikykite plokštes po dangčiu ir laikykite sausai. Jei reikia saugoti lauke, pakelkite krūvą ir naudokite kvėpuojančią dangą.
• Kėlimui naudokite minkštus stropus ir skirstytuvus, kad nesusibraižytumėte ar nesubraižytumėte paviršiaus.
• Pjaukite plokštes aliuminiui tinkančiais įrankiais. Prieš montuodami nuvalykite nupjautus kraštus ir pašalinkite drožles.
• Laikykitės projekto brėžiniuose nurodytų T formos spaustukų atstumo. Apkabos turi būti pritvirtintos prie garbanų nurodytomis tvirtinimo detalėmis.
• Siūlykite plokštes tik patikrinę išlygiavimą ir spaustuko sujungimą. Naudokite tinkamą plokščių profilio siuvimo mašiną.
• Venkite kontakto su plienu ar variu, kai yra drėgmės, kad išvengtumėte galvaninės korozijos.

Kokybės kontrolė ir dokumentacija

Medžiagų sertifikatai turėtų patvirtinti lydinio klasę, mechanines savybes ir dangos tipą. Gamybos metu tikrinami matmenų skydo plotis, briaunos aukštis ir ilgis. Dideliems projektams bandiniai gali būti tikrinami dėl dangos storio ir sukibimo. Priėmimo vietoje prieš montavimą reikia patikrinti plokščių skaičių, profilį ir paviršiaus būklę.

Atrankos svarstymai

• Prieš pasirinkdami plokštės profilį ir siūlės tipą, patvirtinkite stogo nuolydį ir drenažo projektą.
• Įvertinkite svetainės korozijos kategoriją, kad nuspręstumėte, ar reikalinga standartinė PVDF danga, ar sunkesnė specifikacija.
• Jei stogas yra lenktas arba sudėtingas, anksti įtraukite plokščių tiekėją, kad jis peržiūrėtų formuojamumą ir montavimo seką.
• Patikrinkite vėjo pakėlimo konstrukciją ir įsitikinkite, kad T formos spaustuko atstumas ir tvirtinimo detalės atitinka apskaičiuotas apkrovas.
• Peržiūrėkite prieigos prie priežiūros planą. Nors stovinčių siūlių sistemai reikia mažai priežiūros, vis tiek rekomenduojama periodiškai tikrinti apkabas ir įdubas.

Dažnai užduodami klausimai

Koks pagrindinis skirtumas tarp AA3004 ir kitų aliuminio lydinių, naudojamų stogams?

AA3004 sudėtyje yra daugiau mangano ir magnio nei įprastuose komerciniuose lydiniuose, pvz., 3003. Tai užtikrina didesnį stiprumą ir atsparumą korozijai, tačiau išlieka pakankamai formuojamas stovintiems siūlių profiliams. Dėl šios pusiausvyros jis plačiai naudojamas stogams dengti.

Ar Al-Mg-Mn plokštes galima naudoti ne tik sienoms, bet ir stogams?

Taip, ta pati medžiaga ir stovinčių siūlių sistema gali būti pritaikyta sienų apdailai. Profilio matmenys gali skirtis, o vėjo apkrovos reikalavimus sienoms reikia patikrinti atskirai.

Kaip gaminamos lenktos plokštės?

Lenktos plokštės formuojamos ritininiu formavimu arba presu stabdant iki reikiamo spindulio. Kūginės plokštės gaminamos prieš formuojant lakštą nupjaunant iki kintamo pločio. Formavimo ribos priklauso nuo plokštės profilio ir medžiagos temperatūrų, todėl tiekėjas turėtų patvirtinti tinkamumą projektavimo pradžioje.

Ar visada po Al-Mg-Mn stogu reikalingas garų barjeras?

Garų kontrolės sluoksnis paprastai yra įtrauktas į stogo konstrukciją, kad drėgnas oras nepatektų į izoliaciją ir nesukeltų kondensacijos. Konkretūs sluoksniai priklauso nuo pastato paskirties ir klimato. Stogo sistemos projektuotojas turėtų nurodyti tinkamą pastatymą.
