Alu-Mg-Mn stogo plokštės

Alu-Mg-Mn stogo dangos plokštės yra ruloninės iš AA3004 aliuminio lydinio juostos, skirtos stovinčioms stogo ir sienų sistemoms. Lydinyje yra mangano ir magnio, kurie kartu pagerina stiprumą ir atsparumą korozijai, o medžiaga išlaiko pakankamai lengvą ilgo tarpatramio stogams. SENBO tikrina gaunamo lydinio klasę, temperatūrą ir dangos storį prieš formuojant ritinį, o gamybos linija reguliariai stebi briaunų aukštį ir plokštės plotį. Tai padeda išlaikyti gatavą profilį nurodyto tolerancijos ribose.

Paviršiaus dangos ir jungčių dizainas

Aliuminio-Mg-Mn stogo dangos plokštės paviršius prieš formuojant padengiamas PVDF fluorangliavandenilių sistema, kurioje yra bent 70 % fluoro anglies dervos. Po valymo ir apdorojimo chromu danga padengiama ištisine linija, todėl pagerėja sukibimas ir spalvos vienodumas. Stogo sistemoje naudojamas stovimas siūlės profilis su T formos spaustukais. Gnybtai prilaiko plokštes prie kotelių ir leidžia judėti išilgai stogo nuolydžio, todėl šiluminis plėtimasis ir susitraukimas neapkrauna siūlių. Mechaniškai užfiksuota jungtis sudaro vandeniui nepralaidų barjerą, nepasikliaujant sandarikliu.

Specifikacijų lentelė

Išmatuotas našumas ir inžineriniai įrodymai

Skydo svoris ir struktūrinis efektyvumas

Aliuminio tankis yra 2,73 g/cm³, palyginti su 7,85 g/cm³ plieno. Todėl stogas, pagamintas iš AA3004 plokščių, sveria maždaug trečdalį tiek pat, kiek lygiavertis plieninis stogas. Bendros stogo konstrukcijos savosios apkrovos sumažėjimas gali siekti 30 %, todėl gali būti mažesnės galios, kolonos ir pamatai. Tempimo stipris nuo 240 iki 285 MPa yra pakankamas stovintiems siūlių profiliams ir plokštėms, kurios turi atsispirti vėjo pakilimui per ilgus tarpatramius.

Korozinis elgesys ir tarnavimo laikas

Aliuminis, veikiamas oro, sukuria tankią oksido plėvelę, kuri apsaugo pagrindinį metalą nuo tolesnio oksidacijos. Bandymai rodo, kad įprastomis atmosferos sąlygomis metinis korozijos nuostolis yra apie 0,5 mikrometro. 0,7 mm plokštės storis po 100 metų vis tiek būtų apie 0,65 mm. PVDF danga papildo dar vieną apsauginį sluoksnį nuo pramoninės taršos ir druskos purslų. Šie veiksniai palaiko ilgesnį nei 50 metų netauriųjų metalų projektinį tarnavimo laiką.

Terminis judėjimas ir siūlės vientisumas

Stacionarių siūlių sistemoje naudojami slankiojančios T formos spaustukai, leidžiantys kiekvienai plokštei judėti išilgai stogo nuolydžio, o kartu likti prijungti prie apkabų. Taip išvengiama įtempių susidarymo fiksuotose vietose ir išvengiama plokštės deformacijos. Pavienės plokštės gali būti gaminamos iki 120 metrų ilgio be galinių apvadų, o tai pašalina galimus nuotėkio kelius ir pagerina bendrą vandens nepralaidumą. Montavimo tolerancija kontroliuojama per 3 mm, o surenkama sistema sutrumpina statybos laiką daugiau nei 30%, palyginti su tradiciniais metodais.

Ugnies ir žaibo elgesys

Stogo sistema atitinka A1 ugnies klasę. Aliuminis tirpsta 660°C temperatūroje, o gaisro metu stogas linkęs perdegti vietoje, o ne skleisti liepsną po paviršių. Tai padeda gesinti gaisrą, nes leidžia šilumai ir dūmams išeiti. Apsaugai nuo žaibo ne mažiau kaip 0,7 mm storio plokštės gali veikti kaip oro užbaigimo įtaisai pagal GB 50057, todėl nebereikia atskirų žaibolaidžių ir papildomų stogo angų.

Produkto charakteristikos

• Mažesnis stogo svoris:Plokštė yra maždaug trečdalis plieno svorio, o tai sumažina konstrukcijos rėmų ir pamatų poreikius.
• Ilgalaikis patvarumas:Natūralus oksido sluoksnis ir fluoro anglies danga kartu užtikrina daugiau nei 50 metų tarnavimo įprastoje aplinkoje.
• Nelaidumas vandeniui be sandariklio:Mechaniškai užrakinta stovi siūlė nepriklauso nuo sandariklio, kuris gali pasenti arba įtrūkti.
• Šiluminio judėjimo valdymas:Stumdomos T formos spaustukai leidžia stogui išsiplėsti ir susitraukti neapkraunant siūlių ar plokščių.

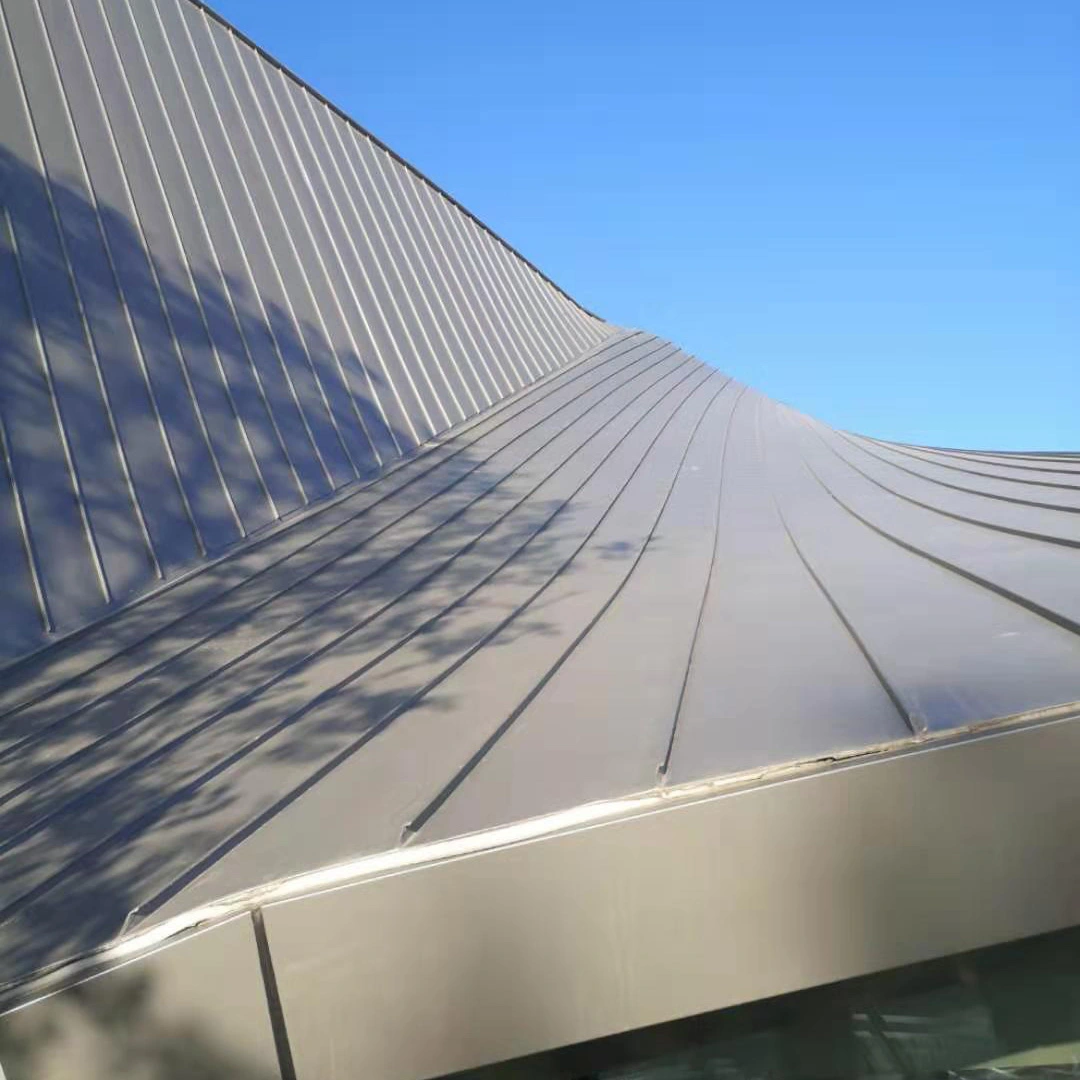

• Formos lankstumas:Plokštės gali būti formuojamos į tiesius, lenktus, kūginius ir vėduoklės formos profilius sudėtingoms stogo geometrijoms.
• Perdirbamumas:Pasibaigus jo eksploatavimo laikui, aliuminis yra visiškai perdirbamas.

Kur produktas naudojamas

• Oro uostų terminalų ir greitųjų geležinkelio stočių stogų ir sienų apdaila.
• Dideli viešieji pastatai, tokie kaip stadionai, parodų centrai ir teatrai.
• Pastatai jūrinėje arba pramoninėje aplinkoje, kur svarbus atsparumas korozijai.
• Renovacijos ir stogo atnaujinimo projektai, kai esama konstrukcija negali išlaikyti sunkių plieninių plokščių.
• Gyvenamosiose patalpose, kur pirmenybė teikiama lengvam, ilgaamžiui metaliniam stogui.

Montavimo ir tvarkymo instrukcijos

• Laikykite plokštes po dangčiu ir laikykite sausai. Jei reikia laikyti lauke, pakelkite kaminą ir naudokite kvėpuojančią dangą.
• Pakelkite plokštes su minkštais stropais ir skirstytuvais, kad išvengtumėte įlenkimų ar įbrėžimų.
• Pjaukite plokštes aliuminiui tinkančiais įrankiais. Prieš montuodami pašalinkite drožles ir nuvalykite nupjautus kraštus.
• Pritvirtinkite T formos spaustukus patvirtintame brėžinyje nurodytu atstumu. Naudokite su aliuminiu suderinamas tvirtinimo detales, kad išvengtumėte galvaninės korozijos.
• Prieš sujungdami patikrinkite skydelio išlygiavimą ir spaustuko sujungimą. Naudokite tinkamus plokščių profilio siuvimo mašinos nustatymus.
• Jei stogas yra išlenktas, prieš gamindami gamintoją patvirtinkite minimalų lenkimo spindulį.

Klausimai, kuriuos dažnai kelia rangovai

Kuo AA3004 skiriasi nuo AA3003 stogo dangoms?

AA3004 sudėtyje yra daugiau mangano ir magnio, o tai suteikia didesnį stiprumą ir didesnį atsparumą korozijai. Jis dažnai pasirenkamas stovintiems siūliniams stogams, kurie turi atlaikyti didesnes vėjo apkrovas arba ilgesnius tarpatramius, nedidinant plokštės storio.

Ar Al-Mg-Mn plokštes galima montuoti ant lenktų stogų?

Taip, lydinys gali būti formuojamas rulonu arba stabdomas presu į išlenktas formas. Minimalus spindulys priklauso nuo plokštės profilio, medžiagos temperatūros ir dangos storio. Prieš gamindamas plokštes, tiekėjas turi patvirtinti pagrįstumą.

Koks minimalus stogo nuolydis stovinčiam Al-Mg-Mn stogui?

5% nuolydis yra standartinis daugumai detalių. Žemesni šlaitai gali būti įmanomi naudojant ištisines plokštes ir kruopščiai užsandarinant, tačiau projekto inžinierius turi patikrinti projektą, atsižvelgiant į vietos kritulių intensyvumą ir vėjo sąlygas.

Ar visada po metaliniu stogu reikalingas garų barjeras?

Garų kontrolės sluoksnis paprastai yra šiltojoje izoliacijos pusėje, kad būtų išvengta kondensato susidarymo stogo viduje. Tikslūs sluoksniai priklauso nuo pastato naudojimo ir klimato. Stogo sistemos projektuotojas turėtų nurodyti visą surinkimą.

Kokybės kontrolė ir dokumentacija

Medžiagų sertifikatai turėtų patvirtinti lydinio klasę, atsparumą, mechanines savybes ir dangos tipą. Gamyba tikrina dangtelio plokštės plotį, briaunų aukštį ir ilgį. Dideliems projektams bandiniai gali būti tikrinami dėl dangos storio ir sukibimo. Prieš pradedant montavimą, priėmimas vietoje turėtų patikrinti plokščių skaičių, profilį ir paviršiaus būklę.

Atrankos veiksniai

• Prieš pasirinkdami dangos specifikaciją, įvertinkite aikštelės atmosferinės korozijos kategoriją.
• Jei stogas yra lenktas arba sudėtingas, anksti įtraukite plokščių tiekėją, kad jis peržiūrėtų formuojamumą ir montavimo seką.
• Patvirtinkite projektinę vėjo apkrovą ir patikrinkite, ar T formos spaustuko atstumas ir tvirtinimo elementų pasirinkimas atitinka apskaičiuotas apkrovas.
• Peržiūrėkite prieigos prie priežiūros planą. Nors padengtą paviršių reikia mažai prižiūrėti, dangą ir įdubas vis tiek reikia periodiškai tikrinti.
• Atsižvelkite į stogo šiluminio judėjimo diapazoną ir įsitikinkite, kad stovinčioji siūlių sistema gali atlaikyti numatomą plėtimąsi ir susitraukimą.
