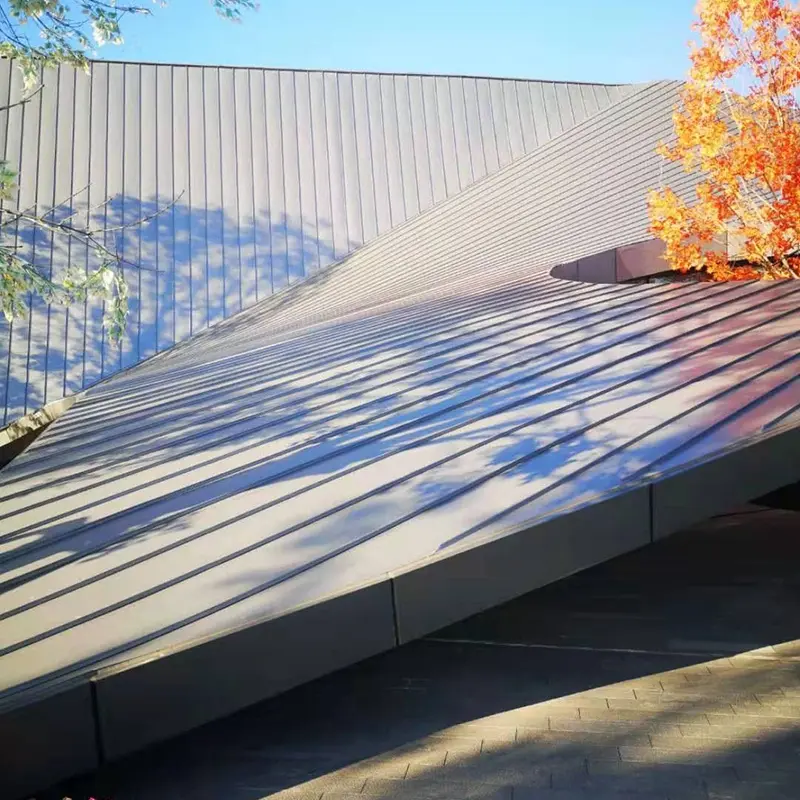

Aliuminio-Mg-Mn lydinio lakštas

Aliuminio-Mg-Mn lydinio lakštai yra valcuoti iš AA3004 aliuminio juostos, skirti naudoti stovinčiose siūlių stogo ir sienų sistemose. Lydinyje yra mangano ir magnio, kad būtų padidintas stiprumas ir atsparumas korozijai, todėl jis tinka dideliems viešiesiems pastatams, kur reikia ilgų tarpatramių ir mažai priežiūros. SENBO prieš formuodamas atlieka gaunamų medžiagų patikrinimą dėl lydinio klasės, tempimo savybių ir dangos storio. Gamybos komanda taip pat reguliariai tikrina briaunų geometriją ir plokštės plotį, kad profiliai atitiktų nurodytą leistiną nuokrypį.

Lydinio sudėtis ir danga

AA3004 sudėtyje yra maždaug 1,0–1,5 % mangano, 0,8–1,3 % magnio ir nedideli kiekiai silicio, vario ir cinko. Ši formulė subalansuoja formavimą ir konstrukcijos stiprumą. Aliuminio-Mg-Mn lydinio lakšto paviršius padengiamas prieš formuojant ritinėlį naudojant PVDF fluoro angliavandenilio sistemą, kurioje dervos kiekis yra ne mažesnis kaip 70%. Dengimo procesas atliekamas ištisine linija ir apima valymą, apdorojimą chromatu, gruntą ir viršutinį sluoksnį. Užbaigta danga užtikrina vienodą spalvą ir ilgalaikį atsparumą oro sąlygoms.

Techniniai duomenys

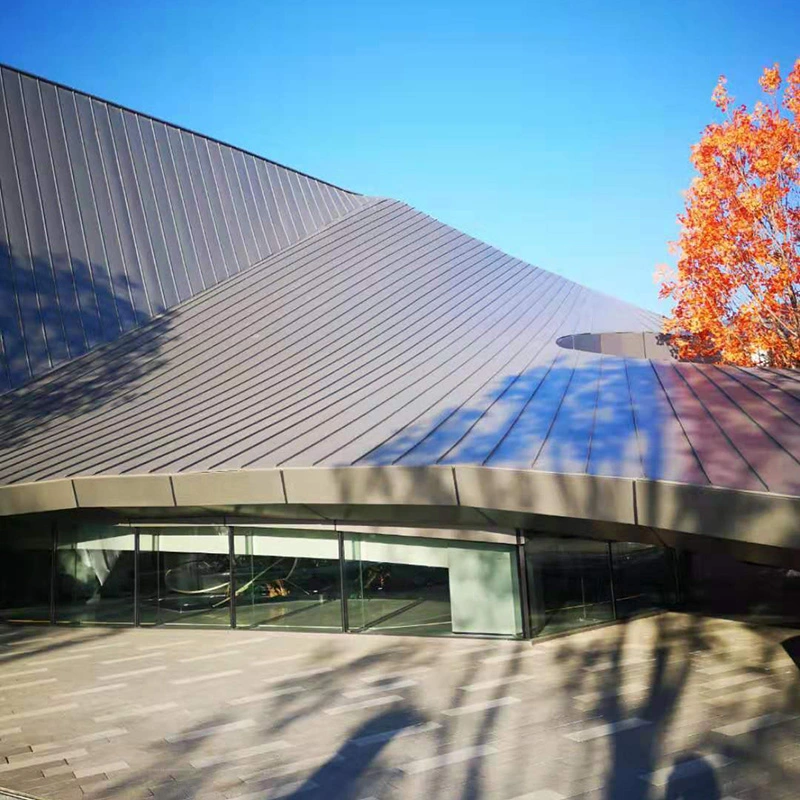

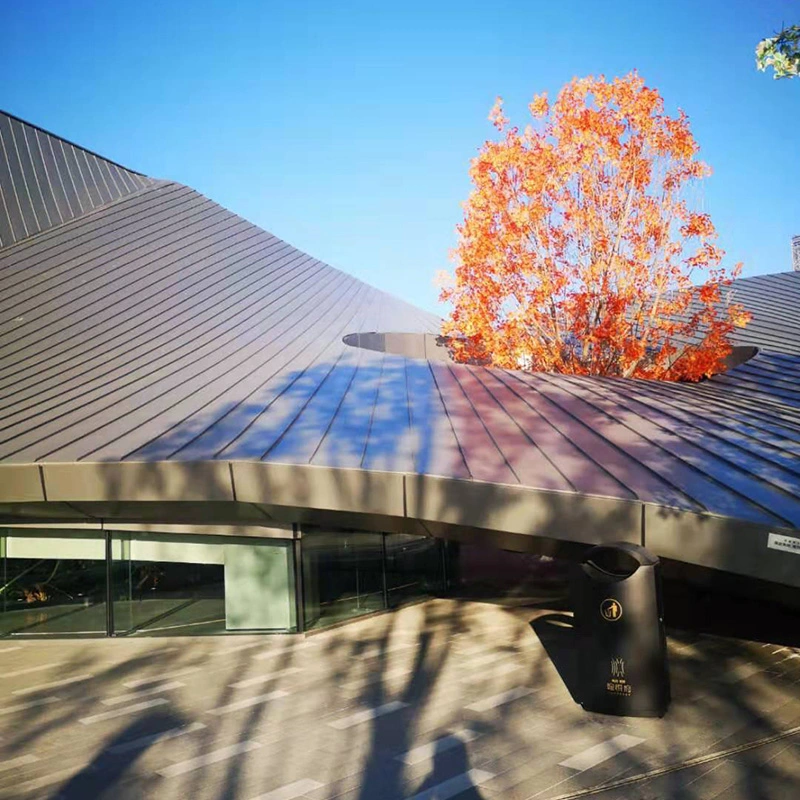

Užbaigtų projektų veiklos įrodymai

Weight Saving and Structural Benefits

Aliuminio tankis yra 2,73 g/cm³, o plieno – 7,85 g/cm³. Tam pačiam plokščių plotui aliuminio stogas sveria maždaug trečdalį tiek, kiek plieninis stogas. Šis svorio sumažinimas sumažina apkrovą ant galinių, kolonų ir pamatų. AA3004 tempiamasis stipris H36 temperatūroje siekia 240–285 MPa, to pakanka stovintiems siūlių profiliams ir ilgoms plokštėms, kurios turi atsispirti vėjo pakilimui ir šiluminiam judėjimui. Keliuose oro uostų ir stadionų projektuose ši medžiaga buvo naudojama specialiai konstrukcinio plieno tonažui sumažinti.

Ilgalaikis korozijos elgesys

Aliuminis, veikiamas oro, sudaro ploną, tankų oksido sluoksnį. Šis sluoksnis neleidžia toliau oksiduotis netauriajam metalui. Nepriklausomi matavimai rodo, kad įprastomis atmosferos sąlygomis metinis storio sumažėjimas yra maždaug 0,5 mikrometro. 0,7 mm plokštė po 100 ekspozicijos metų vis tiek išlaikytų apie 0,65 mm. PVDF danga suteikia papildomą barjerą nuo pramoninių teršalų ir druskos purslų. Šie du mechanizmai palaiko nurodytą ilgesnį nei 50 metų projektinį tarnavimo laiką.

Terminis judėjimas ir stovinčios siūlės dizainas

Metaliniai stogai plečiasi ir susitraukia dėl temperatūros pokyčių. Stovinčioje siūlių sistemoje naudojami slankiojančios T formos spaustukai, leidžiantys kiekvienai plokštei judėti nuolydžiu, o ne pritvirtinti prie kotelių. Tai apsaugo nuo sulenkimo ar tvirtinimo elementų nuovargio. Pavienės plokštės gali būti gaminamos iki 120 metrų ilgio be galinių apvadų, todėl pašalinamos galimos nuotėkio vietos ir pagerinamas vandens nepralaidumas. Xiamen Xiang'an oro uoste atskiros plokštės siekė 101 metrą. Didelio aukščio ritininio formavimo staklės gamino plokštes vietoje 48 metrų aukštyje virš žemės, todėl įrengimo efektyvumas padidėjo daugiau nei 35%.

Vėjo pakilimo patvirtinimas

Siameno Siang'ano oro uosto stogo sistema laboratorijoje buvo išbandyta dėl vėjo pakėlimo. Bandymo programa imitavo sunkias taifūno sąlygas, naudojant statinę ir dinaminę slėgio apkrovą. Keturi patvirtinimo etapai patvirtino, kad sistema gali atlaikyti vėjo jėgas, lygiavertes 17 kategorijos supertaifūnui. Bandymai apėmė metalines stogo plokštes, griovelius, latakus ir tvirtinimo detales, o ne tik plokštę.

Apsauga nuo gaisro ir žaibo

Sistema atitinka A1 ugnies klasę. Metalinis paviršius gali atlaikyti kibirkštis ir liepsną, netrukdydamas ugniai plisti. Apsaugai nuo žaibo 0,7 mm ar didesnio storio plokštės gali tarnauti kaip oro gnybtai pagal GB 50057. Tai pašalina atskirų žaibolaidžių poreikį, dėl kurio reikėtų stogo perdangų. Pats stovimos siūlės profilis užtikrina nenutrūkstamą laidų kelią, kai tinkamai prijungtas.

Produkto charakteristikos

• Mažas konstrukcinis svoris:Plokštės, kurių tankis yra 2,73 g/cm³, sumažina tuščiąją apkrovą ant stulpų, kolonų ir pamatų, palyginti su tos pačios dangos plienine danga.
• Ilgi tarnavimo lūkesčiai:Natūralaus aliuminio oksido sluoksnis ir PVDF danga kartu palaiko ilgiau nei 50 metų, o dangos garantija paprastai yra 15–20 metų.
• Siūlės vientisumas be sandariklio:Stovėjimo siūlės jungtis yra mechaniškai užrakinta, todėl hidroizoliacija nepriklauso nuo sandariklio, kuris gali pasenti, įtrūkti ar reikalauti pakeisti.
• Šiluminio judėjimo pritaikymas:Stumdomos T formos spaustukai leidžia plokštėms išsiplėsti ir susitraukti išilgai stogo šlaito, taip užkertant kelią įtempių didėjimui ilgą laiką.
• Plati formavimo galimybė:Lydinys gali būti formuojamas į tiesias, lenktas, smailėjančias ir vėduoklės formos plokštes, todėl tinka kupolams, skliautams ir laisvos formos paviršiams.
• Ugnies ir žaibo suderinamumas:Medžiaga yra nedegi, o 0,7 mm ar storesnės plokštės gali veikti kaip žaibo oro gnybtai, išvengiant papildomų stogo prasiskverbimų.

Tipinės programos

• Stogo ir sienų apdaila oro uostų terminalams ir greitųjų geležinkelių stotims, kur pirmenybė teikiama ilgiems tarpatramiams ir mažai priežiūros.
• Dideli viešieji pastatai, įskaitant stadionus, parodų centrus ir teatrus, kuriems naudinga lengva ir patvari stogo danga.
• Buildings in coastal or industrial zones where corrosion resistance is a key requirement.
• Renovacijos ir stogo dengimo projektai, kai esama konstrukcija negali išlaikyti sunkių plieninių plokščių.
• Sudėtingos stogo formos, kurioms reikalingos lenktos arba kūginės plokštės, pavyzdžiui, kupolai, skliautai ir laisvos formos paviršiai.

Projektavimo ir montavimo svarstymai

• Plokštės profilį ir storį pasirinkite pagal tarpatramį, vėjo apkrovą ir stogo nuolydį. Mažiausias 5 % nuolydis yra įprastas stovinčioms siūlių sistemoms, tačiau mažesnis nuolydis gali būti priimtinas su papildomu sandarinimu.
• Nurodykite T formos spaustuko atstumą pagal apskaičiuotą vėjo pakėlimo apkrovą. Arčiau stogo kraštų ir kampų reikia.
• Confirm the minimum bend radius for curved panels with the manufacturer before fabrication.
• Kad išvengtumėte galvaninės korozijos, naudokite tvirtinimo detales ir spaustukus, pagamintus iš suderinamų medžiagų. Pirmenybė teikiama nerūdijančio plieno arba aliuminio spaustukams.
• Laikykite plokštes po dangčiu ir laikykite sausai. Jei reikia laikyti lauke, pakelkite kaminą ir naudokite kvėpuojantį dangtelį, kad išvengtumėte kondensato.
• Montuodami patikrinkite skydelio išlygiavimą ir gnybtų užsifiksavimą prieš sujungdami. Naudokite tinkamus siuvimo mašinos nustatymus konkrečiam profiliui.

Common Questions from Project Teams

Kuo AA3004 lyginamas su AA3003 stogo dangai?

AA3004 turi didesnį mangano ir magnio kiekį nei AA3003, todėl jis yra stipresnis ir atsparesnis korozijai. Stovintiems stogams dažnai pirmenybė teikiama AA3004, nes jis gali atlaikyti didesnes vėjo apkrovas ir ilgesnius tarpatramius nepadidindamas storio.

Ar Al-Mg-Mn plokštes galima naudoti ne tik sienoms, bet ir stogams?

Taip, ta pati medžiaga ir stacionarus siūlės profilis gali būti dedamas ant sienų apdailos. Profilio matmenys ir spaustuko konstrukcija gali skirtis, o vėjo apkrovos reikalavimus sienoms reikia patikrinti atskirai.

Koks minimalus stogo nuolydis stovinčiam Al-Mg-Mn stogui?

Standartinėms detalėms būdingas 5 % nuolydis. Naudojant ištisines plokštes ir kruopštų sandarinimą, gali būti mažesni nuolydžiai iki maždaug 1,5 laipsnio, tačiau projekto inžinierius turėtų patikrinti projektą, atitinkantį konkretų klimatą ir kritulių intensyvumą.

Ar visada po metaline plokšte reikalingas garų barjeras?

Garų kontrolės sluoksnis paprastai yra šiltojoje izoliacijos pusėje, kad būtų išvengta kondensacijos ant stogo. Tikslūs sluoksniai priklauso nuo pastato naudojimo ir klimato. Stogo sistemos projektuotojas turėtų nurodyti visą surinkimą.

Kokybės kontrolė ir dokumentacija

Medžiagų sertifikatai turėtų patvirtinti lydinio klasę, atsparumą, mechanines savybes ir dangos tipą. Gamybos metu tikrinami matmenų skydo plotis, briaunos aukštis ir ilgis. Dideliems projektams bandiniai gali būti tikrinami dėl dangos storio ir sukibimo. Prieš pradedant montavimą, priėmimo vietoje reikia patikrinti plokščių skaičių, profilį ir paviršiaus būklę.

Atrankos veiksniai

• Įvertinkite aikštelės korozijos kategoriją, kad nuspręstumėte, ar pakanka standartinės PVDF dangos, ar reikia papildomos apsaugos.
• Jei stogas yra lenktas arba sudėtingas, anksti įtraukite plokščių tiekėją, kad jis peržiūrėtų formuojamumą ir montavimo seką.
• Patikrinkite projektinę vėjo apkrovą ir įsitikinkite, kad spaustuko atstumas ir tvirtinimo elementų pasirinkimas atitinka apskaičiuotas apkrovas.
• Peržiūrėkite prieigos prie priežiūros planą. Nors padengtą paviršių reikia mažai prižiūrėti, dangą ir įdubas vis tiek reikia periodiškai tikrinti.
• Atsižvelkite į stogo šiluminio judėjimo diapazoną ir patvirtinkite, kad stovinčioji siūlių sistema gali prisitaikyti prie numatomo išsiplėtimo ir susitraukimo.
