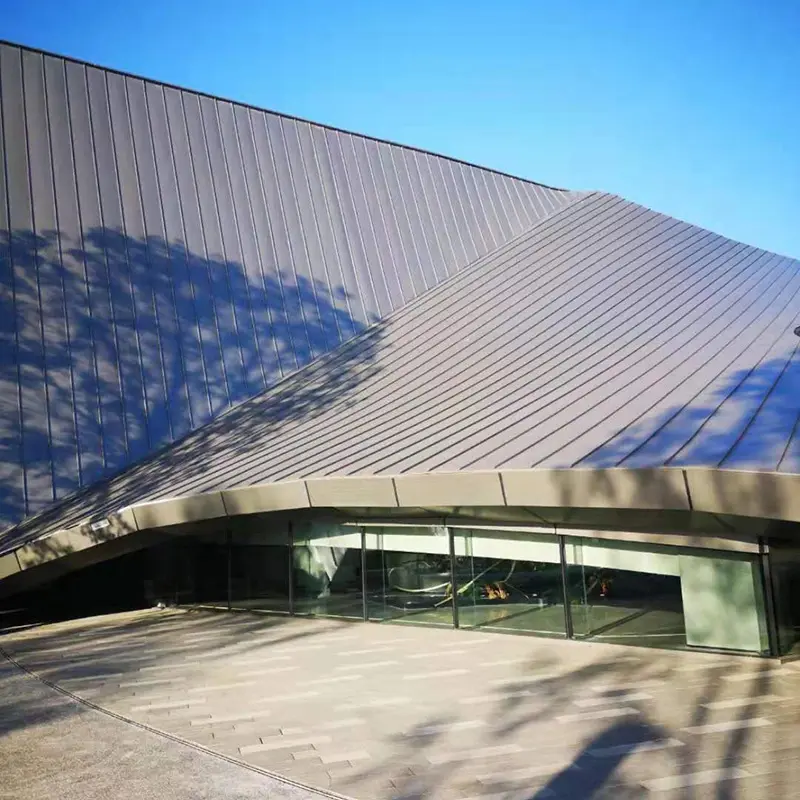

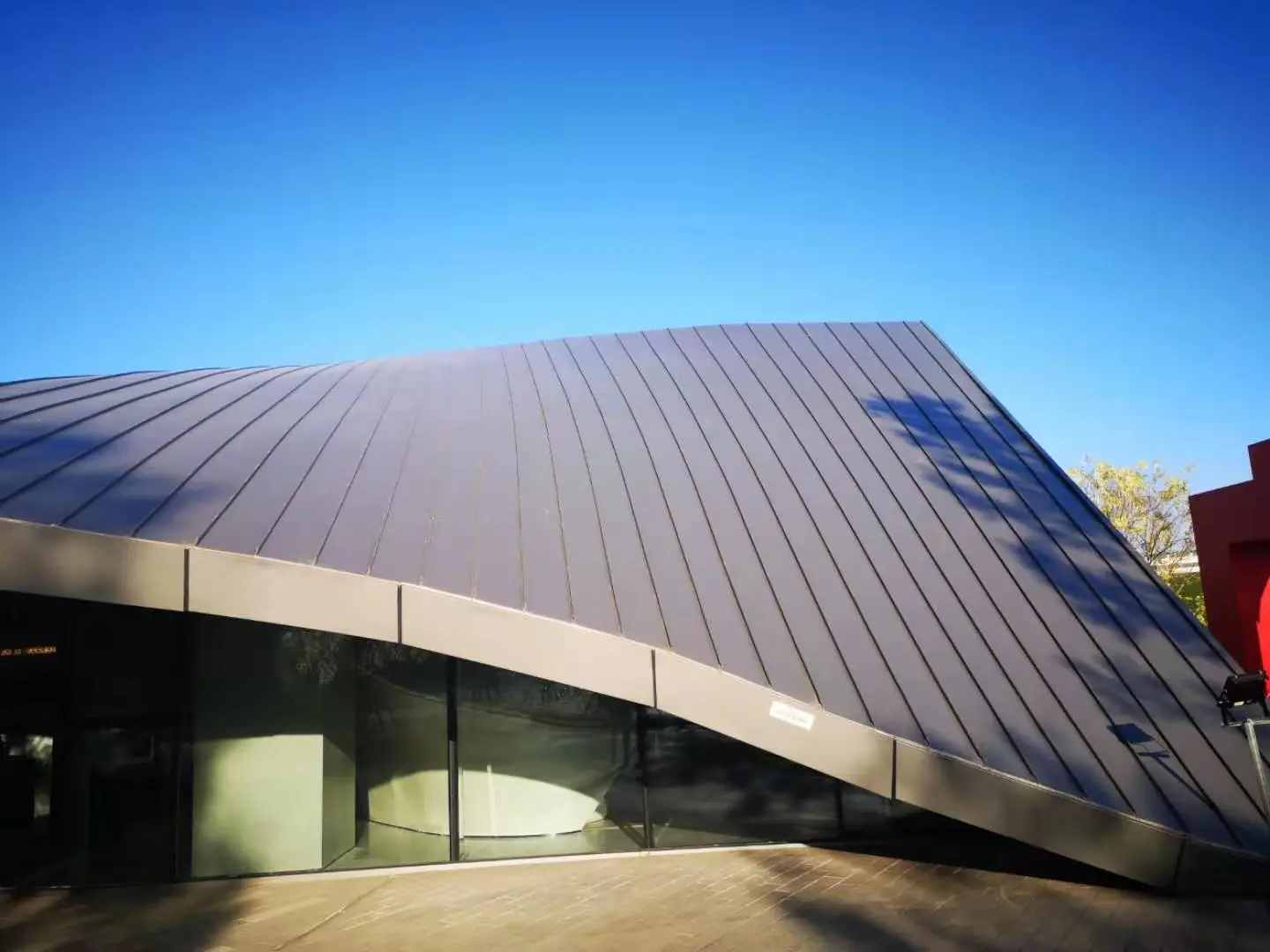

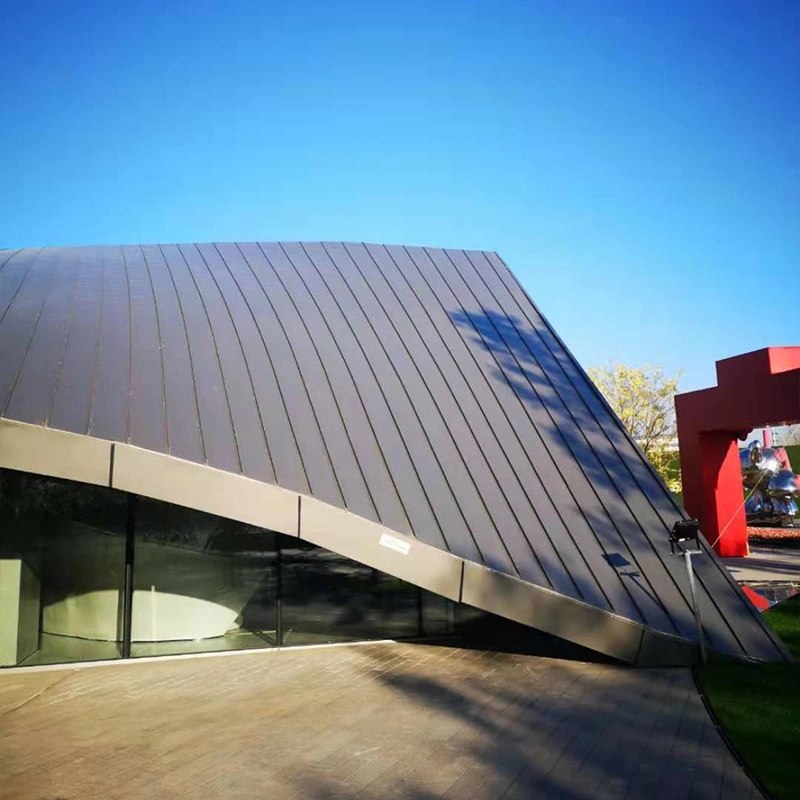

Metalinės stogo dangos dekoratyvinės plokštės

Metalinės stogo dangos dekoratyvinės plokštės sudaro išorinį vizualinį metalinės stogo sistemos sluoksnį, montuojamą atskirai nuo hidroizoliacinio sluoksnio. Hidroizoliaciją tvarko apačioje esanti konstrukcinė stogo plokštė, o dekoratyvinė plokštė išreiškia architektūrinę formą ir suteikia antrinių privalumų, tokių kaip šešėliavimas, akustinis pagerinimas ir hidroizoliacinės membranos apsauga. SENBO tiekia šias plokštes su medžiagų sertifikatais ir matmenų tikrinimo įrašais, o projekto komanda teikia techninę pagalbą plokščių išdėstymui ir montavimo sekai.

Medžiagų pasirinkimas

Dekoratyvinės plokštės medžiagos pasirinkimas priklauso nuo reikiamos formos, svorio ir atsparumo oro sąlygoms. Dažniausiai naudojamos šios parinktys:

• Aliuminio lydinio vienos odos plokštės:Paprastai nuo 2,0 mm iki 3,0 mm storio su PVDF apdaila. Jie siūlo platų spalvų gamą, gerą formavimąsi sudėtingoms formoms ir mažą svorį.
• Al-Mg-Mn lydinio profiliuoti lakštai:AA3004 arba AA3003 klasės, kurių tempiamasis stipris yra nuo 240 MPa iki 285 MPa, o tankis 2,73 g/cm³, maždaug trečdalis plieno. Sukurta daugiau nei 50 metų tarnavimui ir tinka lenktiems stogams.
• Aliuminio korio kompozicinės plokštės:0,8–1,0 mm aliuminio plokštės, sujungtos su aliuminio korio šerdimi. Šerdies ląstelės kraštinės ilgis yra ne didesnis kaip 9,53 mm, o sienelės storis ne mažesnis kaip 0,07 mm. Šios plokštės suteikia geresnį lygumą ir standumą, nei to paties svorio kietas lakštas.
• Spalvotos plieno plokštės:Naudokite aukštos kokybės Al-Zn dangą su PVDF viršutiniu sluoksniu. Tinka dekoratyvinei stogo dangai ant didelių viešųjų pastatų, kur pirmenybė teikiama plieniniam pagrindui.

Paviršiaus apdorojimas

Architektūrinėms aliuminio plokštėms rekomenduojama PVDF fluorokarbono danga. Dervos kiekis turi būti ne mažesnis kaip 70%, o dangos storis turi atitikti YS/T 429.2. PVDF užtikrina stiprų atsparumą ultravioletiniams spinduliams ir išlaiko spalvos stabilumą daugiau nei 20 metų su minimaliu blukimu ar kreidėjimu.

Sistemos sukūrimas

Dekoratyvinis sluoksnis paprastai įrengiamas virš hidroizoliacijos, kad būtų sukurtas dviejų sluoksnių metalinis stogas. Tarptautinio Naujosios Kinijos parodų centro II fazės prieškambario stoge buvo surinkta iš apačios į viršų: 0,8 mm Al-Zn profiliuotas lakštas su stovinčiomis siūlėmis kaip vandeniui atsparus sluoksnis, vandeniui atspari membrana, šilumos izoliacija, dekoratyvinė karkaso sistema ir dekoratyvinės plokštės paviršius. Dėl šio atskyrimo hidroizoliacija yra nepriklausoma nuo estetinio sluoksnio.

Specifikacijų santrauka

Projekto paraiškos duomenys

Oro uosto terminalo stogas

Didelio tarptautinio oro uosto 5 terminalo plėtrai buvo panaudota 267 000 m² metalinės stogo dangos per pagrindinį terminalą, aikšteles ir įlaipinimo tiltus. Dekoratyvinės plokštės buvo 0,8 mm storio didelio stiprumo profiliuoto plieno lakštai su didelio kiekio Al-Zn danga, užtikrinančia keturis–šešis kartus didesnį atsparumą korozijai nei standartinis cinkuotas plienas. PVDF paviršius išliko stabilus nuo -40°C iki 150°C, užtikrindamas ilgalaikę apsaugą nuo UV spindulių. Projektas gavo auksinį apdovanojimą už metalinių gaubtų sistemų inžineriją 2024 m. Architektūros hidroizoliacijos pramonės mokslo ir technologijų apdovanojimuose.

Parodų centro dekoratyvinė aliuminio sistema

Naujosios Kinijos tarptautinio parodų centro Pekine II etapas apima apie 280 000 m² metalinės stogo dangos. Registracijos salės stogui kaip dekoratyvinis sluoksnis naudotos 3 mm storio aliuminio plokštės su PVDF danga, paremtos aliuminio lydinio kvadratinių vamzdžių karkasu. Po dekoratyviniu sluoksniu stoge buvo 0,8 mm Al-Zn profiliuoto plieno vandeniui atsparus sluoksnis su stovinčiomis siūlėmis, du sluoksniai akmens vatos izoliacijos, kurių bendras tankis 160 kg/m³, TPO membrana ir perforuoto profiliuoto plieno garsą sugeriantis sluoksnis. Dekoratyvinės plokštės buvo montuojamos nepriklausomai nuo hidroizoliacijos, taip išgaunant norimą vizualinį efektą nepažeidžiant vandens nepralaidumo.

Sudėtingos geometrijos stogas parodų centre

Xuzhou Huaihai tarptautiniame parodų centre buvo naudojama dekoratyvinių plokščių sistema su pakopomis ir susikertančiais lygiais. Viršutiniam karnizui panaudota 3 mm storio aliuminio fanera, o apatiniame – 4 mm storio aliuminio kompozito plokštės. Projekto komanda parametriniam modeliavimui naudojo Rhino ir Grasshopper, kad analizuotų kreivumą ir optimizuotų plokštes su keturiomis nevienodomis viršūnėmis į plokščias formas. Dekoratyvinis stogas buvo sumontuotas naudojant modulinę instaliaciją, o visas pastato apvalkalas praėjo inžinerinį patvarumo, hidroizoliacijos, šiluminių savybių ir konstrukcijos vientisumo patvirtinimą.

Dvigubas lenktas korio skydo stogas

Pagrindinėje nuolatinėje Zhongguancun forumo vietoje buvo naudojama netaisyklinga dvigubai išlenkta aliuminio korio plokščių sistema, skirta 6000 m² stogo plotui. Daugiau nei 1000 unikalių skydų specifikacijų buvo išdėstytos sluoksniuotomis konfigūracijomis. Atraminėje konstrukcijoje buvo naudojamas vėduoklės formos spinduliuojantis karkasas su įvairiomis kryptimis reguliuojamais laikikliais, leidžiančiais pasukti ±15° plokštumoje ir reguliuoti kampą nuo 75° iki 105°. Dvi ar trys korio plokštės gamykloje buvo surinktos į vieną karkasinį įrenginį, o vėliau sumontuotos vietoje kaip užbaigti moduliai. Šis surenkamas metodas, palyginti su tradiciniais metodais, sumažino statybos grafiką beveik trečdaliu.

Dizaino ypatybės

• Formos lankstumas:Plokštės gali būti plokščios, lenktos, kūginės arba dvigubai išlenktos. Parametrinis modeliavimas padeda sudėtingą geometriją paversti sukonstruojamomis plokštėmis.
• Ilgalaikis spalvos stabilumas:PVDF dangos atsparios UV blukimui ir kreidėjimui, išlaiko išvaizdą daugiau nei 20 metų.
• Lengvas svoris:Aliuminio ir korio plokštės sumažina konstrukcinę apkrovą, palyginti su kieto plieno arba betono danga.
• Independent waterproofing:Dekoratyvinis sluoksnis neprasiskverbia į hidroizoliaciją, o tai sumažina nutekėjimo riziką tvirtinimo taškuose.
• Efektyvus montavimas:Vienetiniai korio plokščių mazgai sumažina darbą vietoje ir pagerina išlygiavimą ant sudėtingų paviršių.

Tipinės programos

• Dekoratyviniai stogo sluoksniai oro uostų terminalams ir greitojo geležinkelio stotims.
• Dideli viešieji pastatai, tokie kaip parodų centrai, stadionai ir teatrai.
• Žymūs pastatai su unikaliomis arba netaisyklingomis stogo formomis.
• Komerciniai kompleksai, aukščiausios klasės viešbučiai ir vilos, kurioms reikalinga išskirtinė stogo išvaizda.

Diegimo pastabos

• Verify the supporting framework alignment before placing decorative panels.
• Naudokite kėlimo įrangą su minkštais stropais, kad nesubraižytumėte gatavo paviršiaus.
• Kad užtikrintumėte teisingą įjungimą, laikykitės gamintojo nurodytos užkabinamų arba sujungtų sistemų sekos.
• Jei plokštės yra išlenktos, prieš galutinį tvirtinimą patikrinkite plokštės orientaciją ir atramos laikiklio reguliavimą.
• Sandarinkite siūles ir briaunas pagal architektūrines detales, ypač ten, kur plokštės susiduria su apvadais ar įdubimais.

DUK

Kuo dekoratyvinės plokštės skiriasi nuo hidroizoliacinio sluoksnio?

Hidroizoliacinis sluoksnis yra ištisinis metalo lakštas arba membrana, kuri neleidžia vandeniui patekti. Dekoratyvinė plokštė yra virš jos ir nebūtinai turi būti nepralaidi vandeniui. Šis atskyrimas reiškia, kad dekoratyvinis sluoksnis gali būti perforuotas, išlenktas arba skydas nepažeidžiant stogo atsparumo oro sąlygoms.

Kuris plokščių tipas geriausiai tinka lenktam stogui?

Al-Mg-Mn lydinio profiliuoti lakštai gali būti rulonu formuojami į lenktas formas ir dažnai naudojami glotniems, vieno išlinkimo stogams. Dvigubai išlenktiems arba laisvos formos paviršiams tinkamesnės aliuminio korio plokštės, nes jas galima pagaminti į sudėtingas, neplokščias formas, išlaikant lygumą.

Kaip išlaikoma spalvų nuoseklumas ant didelio stogo?

Jei įmanoma, visos to paties paviršiaus plokštės turi būti pagamintos iš tos pačios ritės partijos. Jei neišvengiama kelių partijų, spalvų skirtumas turi būti kontroliuojamas iki nurodytos ΔE vertės. Tos pačios dažų sistemos PVDF dangos paprastai turi vienodą spalvą ir blizgesį.

Ar dekoratyvines plokštes galima naudoti renovacijos projektuose?

Taip, ant esamo stogo galima dėti dekoratyvines metalines plokštes, kad būtų pakeista išvaizda arba pagerintos šiluminės savybės, jei esama konstrukcija gali išlaikyti papildomą svorį. Prieš tęsiant reikia atlikti struktūrinį įvertinimą.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti aliuminio lydinio arba plieno pagrindo medžiagų sertifikatus, dangos storio ataskaitas ir matmenų tikrinimo įrašus. Sudėtingų geometrijų atveju prieš gaminant reikia peržiūrėti gamybos brėžinius ir plokščių grafikus. Patikros vietoje turi patvirtinti plokštės matmenis, paviršiaus apdailą ir transportavimo pažeidimą.

Atrankos svarstymai

• Ankstyvoje projektavimo stadijoje su gamintoju patvirtinkite architektūrinės geometrijos ir plokščių dydžio ribas.
• Pasirinkite dangos tipą, atsižvelgdami į pastato UV spindulių poveikį ir norimą tarnavimo laiką.
• Jei naudojate pakrantės ar pramonės objektus, patikrinkite, ar metalinė danga ir dažų sistema tinka korozijos kategorijai.
• Suplanuokite atraminio rėmo ir laikiklio reguliavimo diapazoną, kad atitiktumėte plokštės tolerancijas ir šiluminį judėjimą.
• Apsvarstykite priežiūros prieigos kelią dekoratyvinio paviršiaus apžiūrai ir valymui.
