Metalinės stogo plokštės

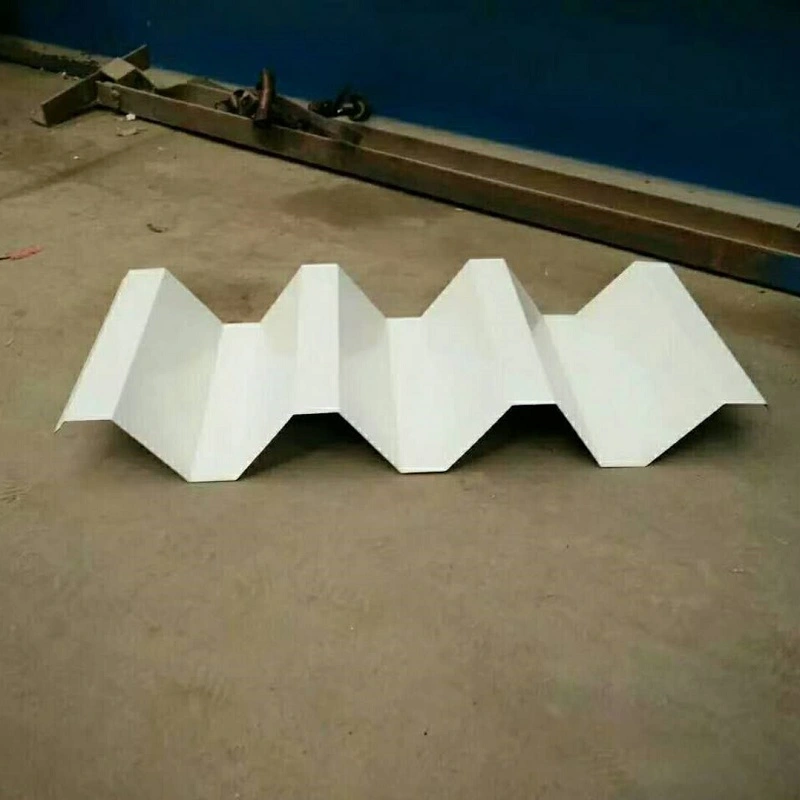

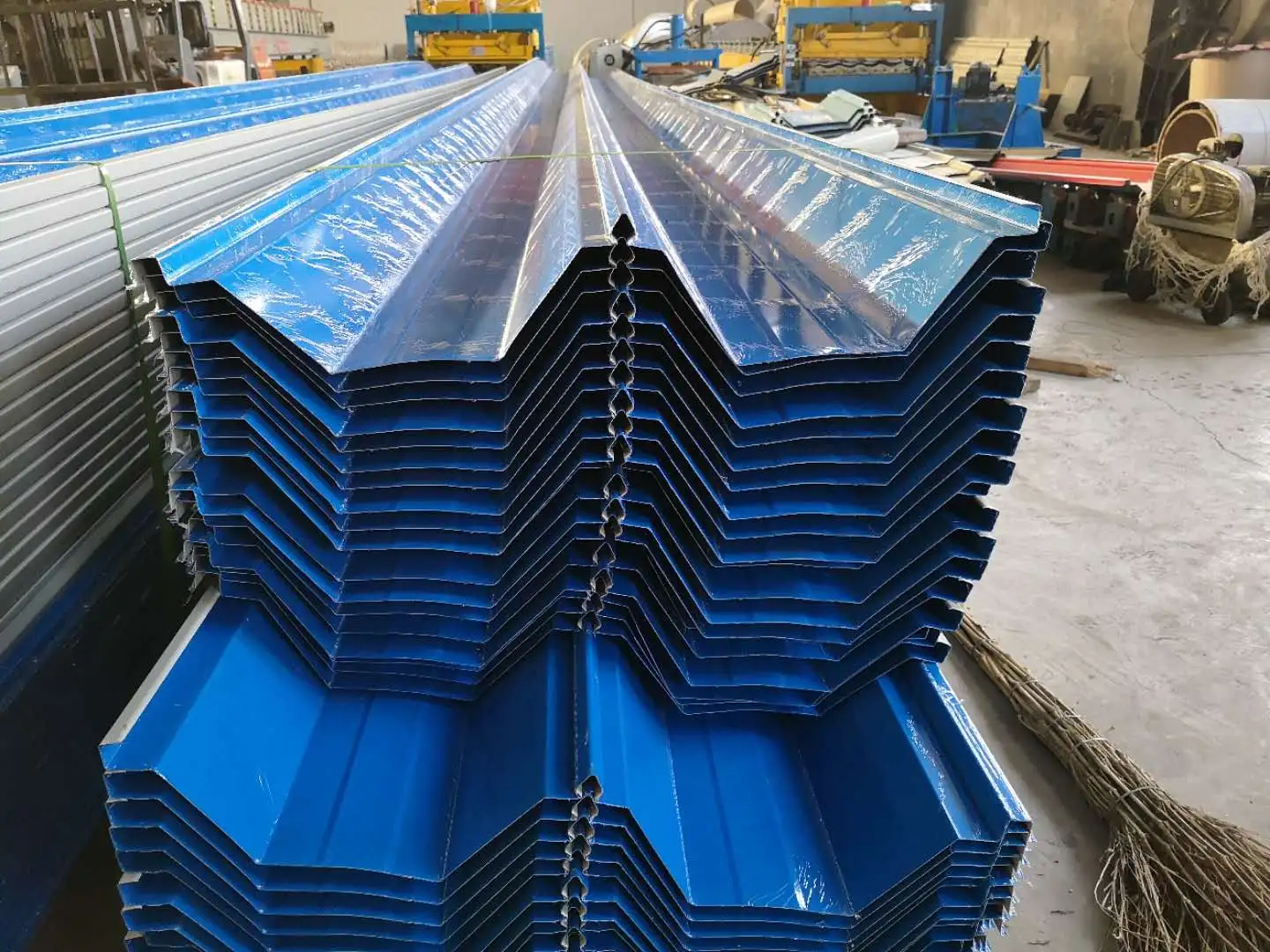

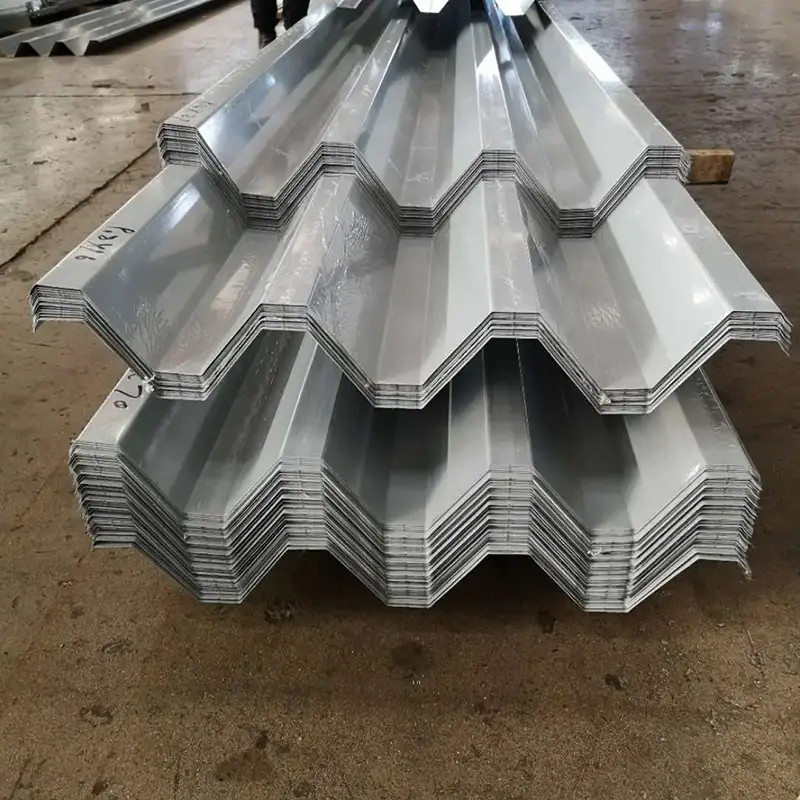

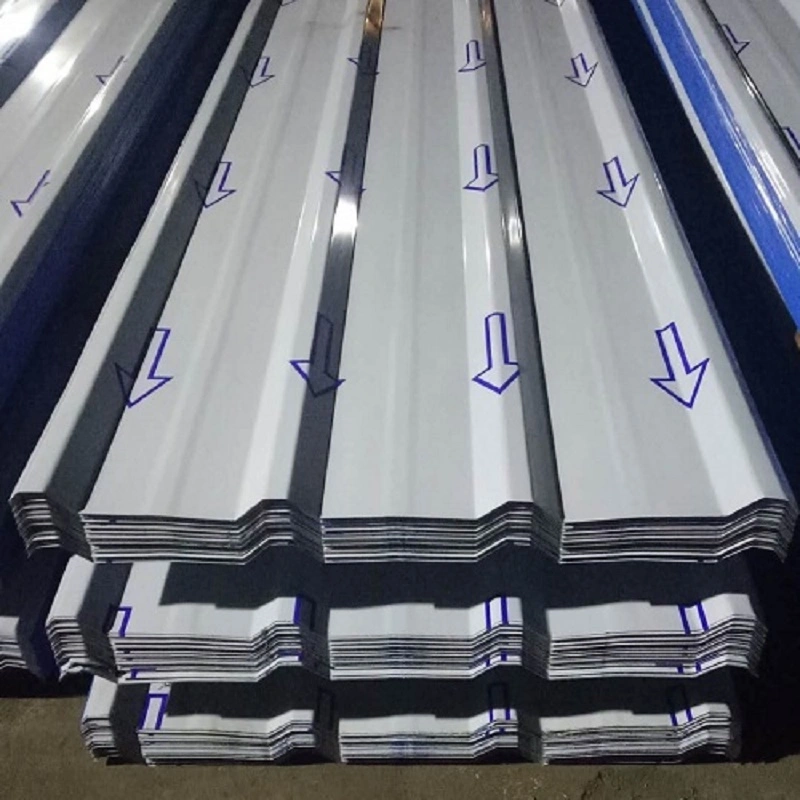

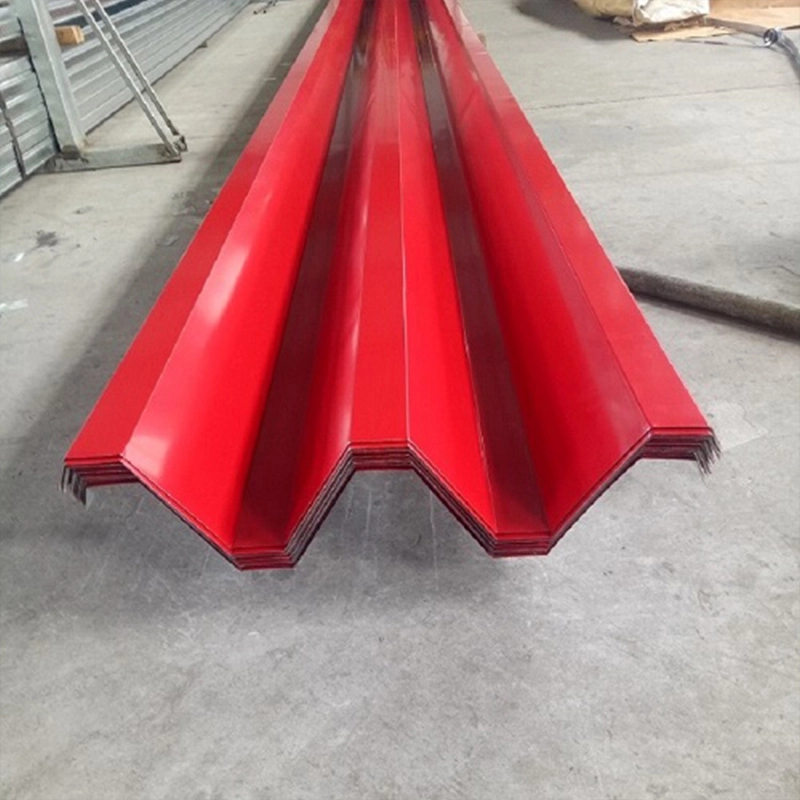

Metalinės stogo dangos plokštės yra profiliuoti plieno lakštai, suformuoti šalto valcavimo būdu formuojant metalo ritinius į gofruotus skerspjūvius ištisinėse gamybos linijose. Jie naudojami stogams, sienų apdailai ir grindų paklotai. Briaunuotas arba gofruotas profilis padidina plono lakšto lenkimo standumą išilgai briaunos krypties, todėl plokštės, kurių storis nuo 0,5 mm iki 1,5 mm, gali išlaikyti stogo apkrovas. SENBO eksploatuoja specialias metalinių stogo profilių valcavimo linijas ir palaiko vidinius vėjo pakėlimo patikrinimo bandymus. Gamybos patikros apima netauriųjų metalų storį, takumo ribą, profilio geometriją ir paviršiaus dangos kokybę.

Pagrindinės medžiagos parinktys

• Karštai cinkuotas plieno lakštas:Paprastai DX51D+Z klasė su dvipuse cinko danga nuo 40 g/m² iki 275 g/m². Tinka bendriems pramoniniams pastatams.
• Al-Zn dengtas plieno lakštas:Dangos sudėtyje yra apie 55% aliuminio ir 43,5% cinko. Suteikia 3–5 kartus didesnį atsparumą korozijai nei standartinis cinkuotas plienas.
• Spalvotas plieno lakštas:Apdailintas poliesterio (PE) arba fluoro angliavandenilio (PVDF) dangomis, užtikrinančiomis atsparumą korozijai ir dizaino lankstumą.
• Aliuminio-magnio-mangano lydinio lakštas:AA3004 klasė, kurios tankis 2,73 g/cm³, maždaug trečdalis plieno tankio. Sukurtas ilgesniam nei 50 metų tarnavimo laikui.
• Nerūdijančio plieno lakštas:445J2 feritinis nerūdijantis plienas, paprastai 0,5 mm storio. Naudojamas dideliems visuomeniniams pastatams, kuriems keliami aukšti atsparumo vėjui reikalavimai.

Sistemos konstravimas

Metalinės stogo dangos sistemose dažnai naudojama daugiasluoksnė kompozicinė konstrukcija. Guangdžou Baiyun oro uosto 3 terminalo projekte stogo konstrukcija iš apačios į viršų apima galvanizuotus pirminius tvarsčius, perforuotą Al-Zn dengtą profiliuoto plieno pagrindo lakštą, garų barjerą, garsą sugeriančią akmens vatą, cinkuotą antrinę tvorą, šilumos izoliacinę akmens vatą, karštai panardintą cinkuoto plieno lakštą, TPO dengiamąjį bevandenį plieną, neperšlampamą plieninę membraną. nerūdijančio plieno stogo dangos plokštės ir nerūdijančio plieno gaubtai. Šis mazgas sujungia konstrukcinę atramą, šilumos izoliaciją, hidroizoliaciją, garso sugertį ir apsaugą nuo žaibo.

Montavimo sistemos

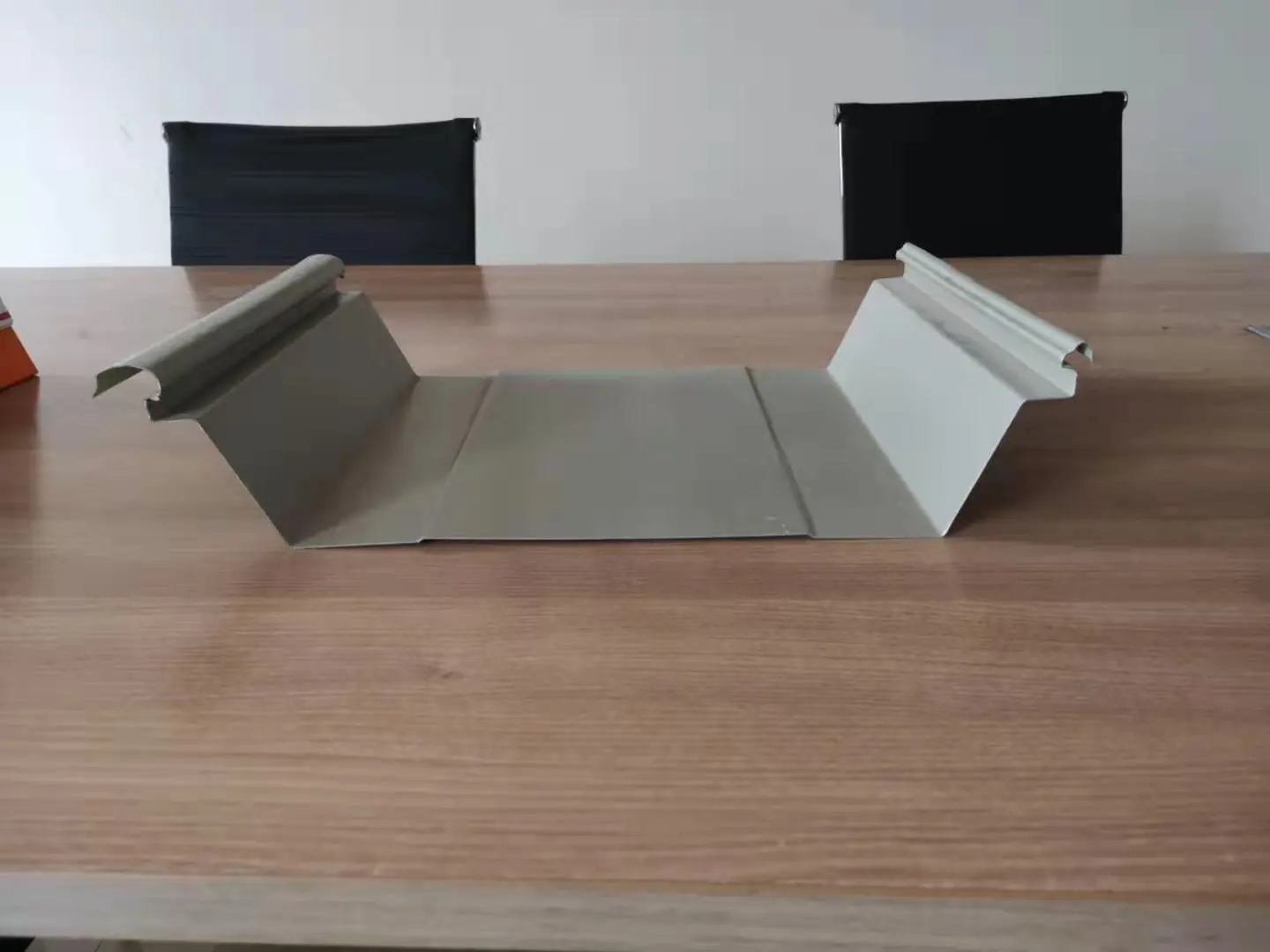

• Stovėjimo siūlių sistema:Gretimi plokščių kraštai yra mechaniškai susiuvami specialiu įrankiu. Gauta jungtis yra struktūrinė ir nepralaidi vandeniui, nepasikliaujant sandarikliais. T formos tvirtinimo spaustukai leidžia šiluminiam judėjimui išilgai stogo šlaito.
• Nepertraukiamo suvirinimo sistema:Nerūdijančio plieno plokštės sujungiamos suvirinant per visą ilgį. Besiūlės suvirinimo siūlės užtikrina didelį atsparumą vėjui ir vandeniui.

Techninės specifikacijos

Projekto paraiškų našumo duomenys

1. Vėjo pakėlimo pajėgumas

Pakrantės viešieji pastatai kelia itin didelius reikalavimus stogo atsparumui vėjui. Guangdžou Baiyun oro uosto 3 terminale nuolat virinama nerūdijančio plieno stogo sistema buvo išbandyta statiniu vėjo pakėlimu ir užregistruota 18,2 kPa galia, atitinkanti 17 kategorijos taifūną. Palyginimui, įprasti aliuminio-magnio-mangano stogai su siūlėmis paprastai atsparūs 12 kategorijos sąlygoms. Vėjo siurbimo elgsenos tyrimai rodo, kad blokavimo siūlės ir atraminio laikiklio jungtis yra silpniausia vieta, kurią reikia tikslingai sustiprinti. Greater Bay Area kultūros ir sporto centro stadione naudojamas panašus suvirintas metodas ir laboratoriniais tyrimais pasiektas 21 kPa.

2. Hidroizoliacija ir sandarumas

Stogo hidroizoliacija atsiranda dėl konstrukcinės konfigūracijos, o ne nuo užteptų sandariklių. Stovinčiose siūlių plokštėse naudojamas per visą ilgį iš anksto užteptas sandariklis ir užrakintos siūlės, nepaliekant paviršinių vinių skylių ar nuotėkio taškų. Nepertraukiamo suvirinimo nerūdijančio plieno metodas sukuria nenutrūkstamą paviršių per visą ilgį suvirinant ir dar labiau pagerina atsparumą vandeniui. Rekomenduojamas ne mažesnis kaip 5 % stogo drenažo nuolydis. Lovio profilis tarnauja kaip natūralus drenažo kanalas, greitai nukreipiantis vandenį į karnizą.

3. Šiluminio judėjimo valdymas

Dėl temperatūros pokyčių metalinės plokštės plečiasi ir susitraukia. Stovinčios siūlių sistemos sugeria šį judėjimą per T formos stumdomus laikiklius, kurie leidžia plokštėms laisvai judėti išilgai stogo nuolydžio. Guangdžou Baiyun oro uosto 3 terminale suvirintos jungtys veikia kartu su skersiniu gofruotu profiliu, kad sumažintų šiluminį įtampą. Abu metodai apsaugo nuo žalos, kuri kitu atveju būtų dėl riboto šiluminio judėjimo.

4. Statybos produktyvumas

Didžiosios įlankos kultūros ir sporto centras taikė modulinę statybos strategiją visiems stogo sluoksniams po hidroizoliacine membrana. Darbuotojai padalijo 78 000 m² stogą į 878 nepriklausomus modulius, surinko ir suvirino kiekvieną modulį žemės lygyje, tada pakėlė užbaigtus blokus į vietą. Šis metodas padidino įrengimo efektyvumą 30%, o medžiagų atliekos sumažino iki maždaug 2%.

5. Geometrinis lankstumas

Stogo plokštės gali būti gaminamos tiesiomis, lenktomis arba vėduoklinėmis formomis, kad atitiktų vieno kreivumo, dvigubo kreivumo ir sferinius architektūrinius paviršius. „Dviejų kalnų“ ateities mokslo ir technologijų miesto kultūros ir meno centre Anji mieste, Džedziange, metalinis stogas sudaro dvylika milžiniškų bambuko lapų formų. Buvo pritaikytas BIM modeliavimas ir 3D skenavimas, kad konstrukcijos leistinos nuokrypos neviršytų priimtinų ribų.

Montavimo ir tvarkymo gairės

• Prieš pradėdami dėti plokštę, patikrinkite gaubtų išlygiavimą ir lygumą.
• Pakelkite plokštes su apsaugotais kraštais kėlimo diržais, kad išvengtumėte deformacijos.
• Prieš galutinį susiuvimą ant stovinčių siūlių sistemų patvirtinkite siūlės sujungimą ir spaustuko išlygiavimą.
• Atliekant nuolatinį suvirinimą, darbo vieta turi būti švari ir sausa; laikytis kvalifikuotų suvirinimo procedūrų.
• Apribokite statybų eismą ant užbaigtų stogo paviršių ir nedelsdami pašalinkite šiukšles.

Dažni klausimai

Kuri stogo sistema tinka pakrantės vietoms, kuriose pučia stiprus vėjas?

Nuolat suvirinama nerūdijančio plieno sistema užtikrina didžiausią vėjo pasipriešinimą ir dažnai naudojama regionuose, kuriuose vyrauja taifūnas. Stacionarios siūlių sistemos išlieka perspektyviu pasirinkimu, kai siūlės ir segtukų detalės sustiprinamos pagal vėjo pakėlimo skaičiavimus.

Kaip ilgos stogo plokštės atlaiko temperatūros pokyčius?

Stovinčiose siūlių sistemose naudojami stumdomi spaustukai, leidžiantys judėti išilgai šlaito. Suvirintose sistemose gali būti skersinių bangų arba kompensacinių siūlių. Tinkamas metodas priklauso nuo stogo geometrijos ir numatomo temperatūros diapazono.

Kokios nuolatinės priežiūros reikia metaliniam stogui?

Patikrinimo tvarka turėtų apimti tvirtinimo detalių sandarumą, plokštės būklę, drenažo kelio kliūtis ir sandariklio vientisumą įdubose. Stovioms siūlių sistemoms paprastai reikia mažiau priežiūros, nes nėra atvirų tvirtinimo detalių.

Ar metalinė stogo danga gali eiti virš esamo stogo?

Naujas metalinis stogas kartais gali būti montuojamas virš esamo stogo, jei konstrukcija gali išlaikyti papildomą apkrovą ir esamas paviršius yra tinkamas. Prieš priimdamas bet kokį sprendimą, statybos inžinierius turi įvertinti esamas sąlygas.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti netauriųjų metalų malūno bandymo sertifikatus, dangos storio įrašus ir plokštės matmenų ataskaitas. Projektuose, kuriems taikomi specifiniai vėjo apkrovos kriterijai, turėtų būti reikalaujama vėjo pakilimo bandymo duomenų, kad būtų galima tiksliai pateikti sistemos konfigūraciją. Svetainėje, kurioje bus atliekami patikrinimai, prieš montuodami turėtų būti patikrintos medžiagos rūšys, plokščių ilgiai ir paviršiaus būklė.

Atrankos svarstymai

• Prieš pasirinkdami stogo sistemos tipą, patikrinkite pastato vietą ir projektinį vėjo greitį.
• Peržiūrėkite stogo nuolydį ir drenažo išdėstymą, kad patvirtintumėte veiksmingą vandens pašalinimą.
• Patikrinkite, ar pasirinkta plokščių medžiaga yra suderinama su pastato aplinkos poveikiu.
• Patvirtinkite, kad stogo dangos tiekėjas gali pateikti reikiamus bandymo duomenis ir montavimo pagalbą.
