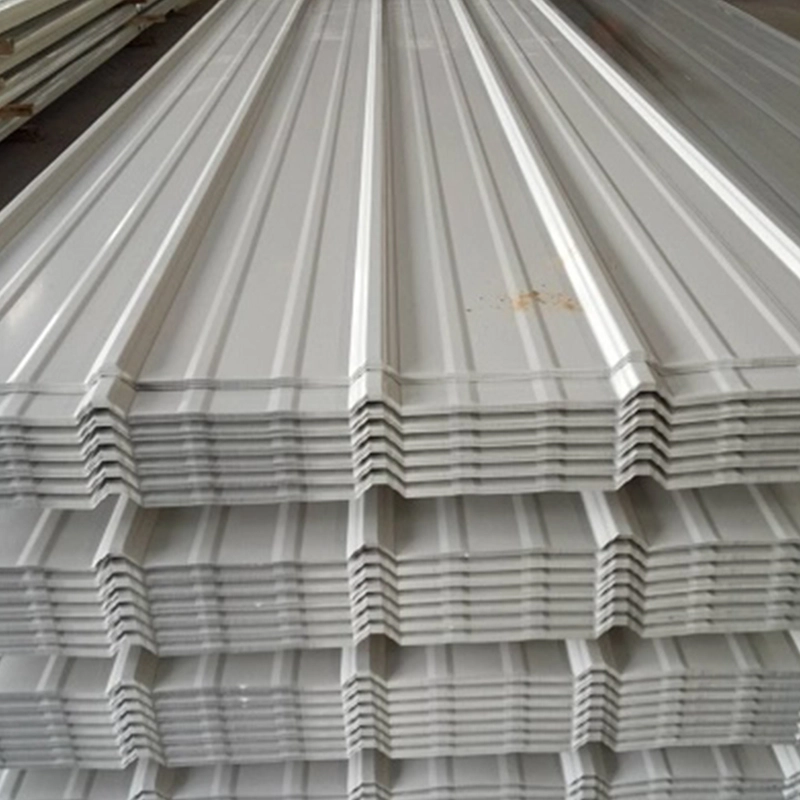

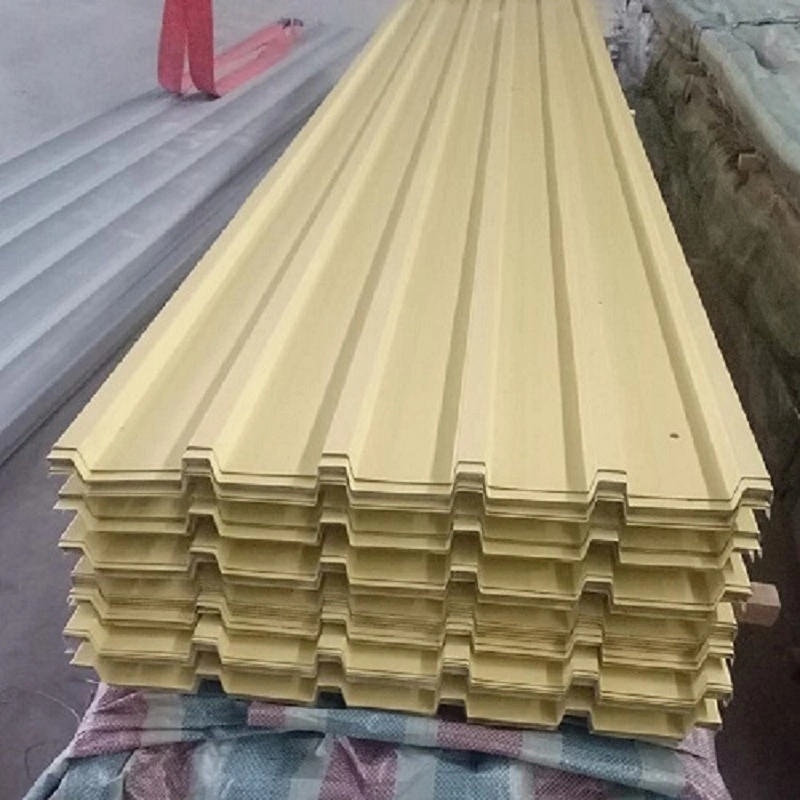

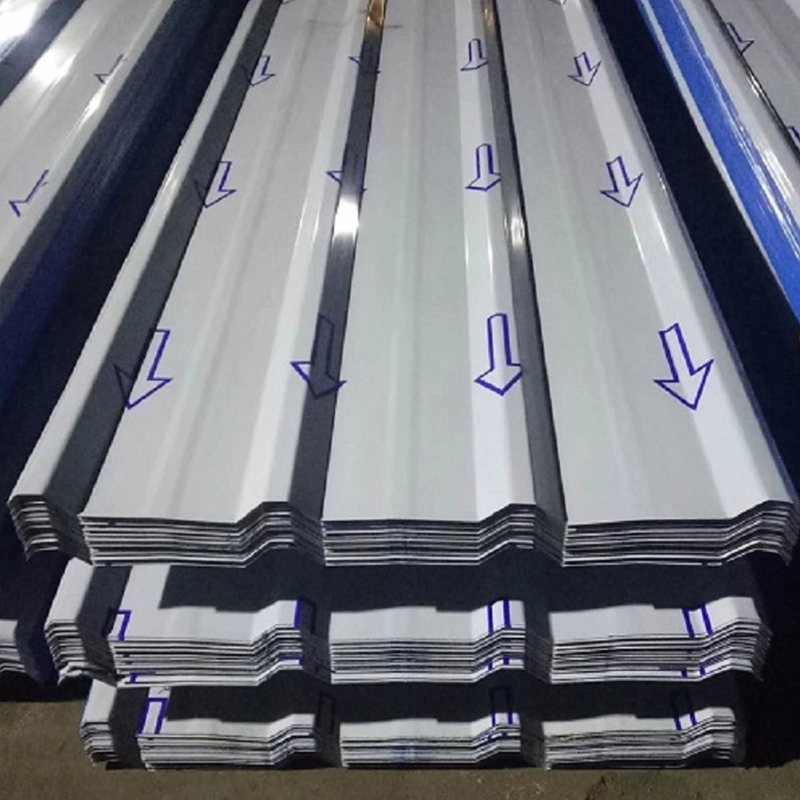

Metalinis profiliuotas lakštas

Metalinis profiliuotas lakštas, dar vadinamas gofruotu metaliniu skydu, gaminamas ploną plieno arba aliuminio lydinio ritinį formuojant į gofruotą skerspjūvį aplinkos temperatūroje. Pagrindo medžiaga parenkama pagal projekto aplinkos ir apkrovos reikalavimus. SENBO eksploatuoja kelių ritinių ištisinio formavimo linijas ir gamybos metu tikrina briaunų aukštį, lakšto plotį ir profilio geometriją. Bendrovė taip pat tvarko gaunamų netauriųjų metalų storio ir dangos svorio patikrinimų įrašus.

Substrato parinktys

• Cinkuoto plieno lakštas:Įprastos konstrukcijos yra Z275 ir Z450, kurių dvipusės cinko dangos svoris yra atitinkamai 275 g/m² ir 450 g/m². Mažiausias dangos storis vienoje pusėje yra maždaug 19 μm.
• Al-Zn lydiniu dengtas plieno lakštas:Metalinėje dangoje yra apie 55 % aliuminio, 43,5 % cinko ir 1,5 % silicio. Atsparumas korozijai yra 3–5 kartus didesnis nei cinkuoto plieno. AZ150 yra plačiai naudojama klasė.

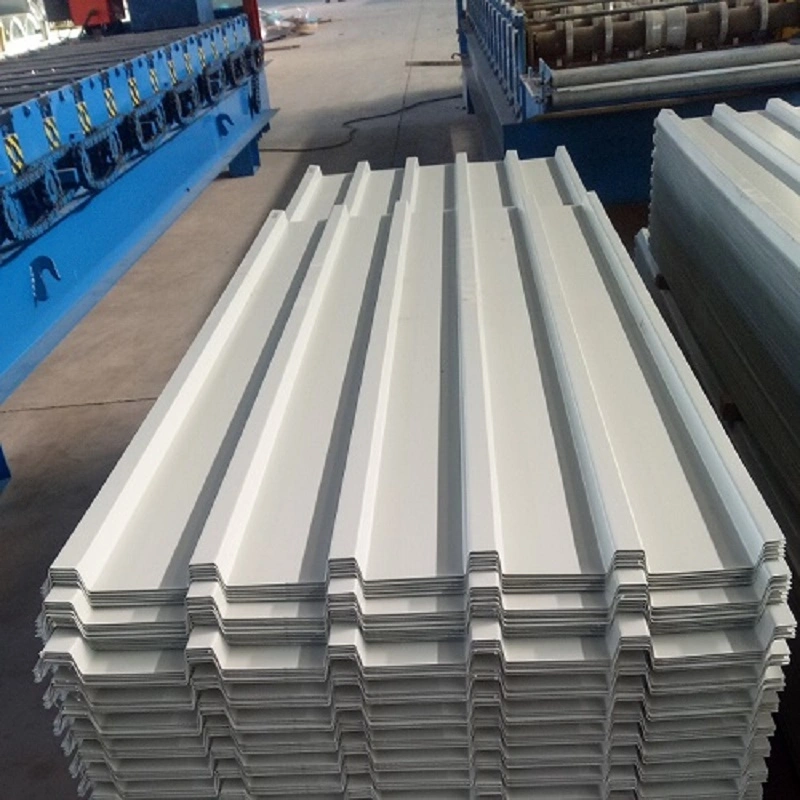

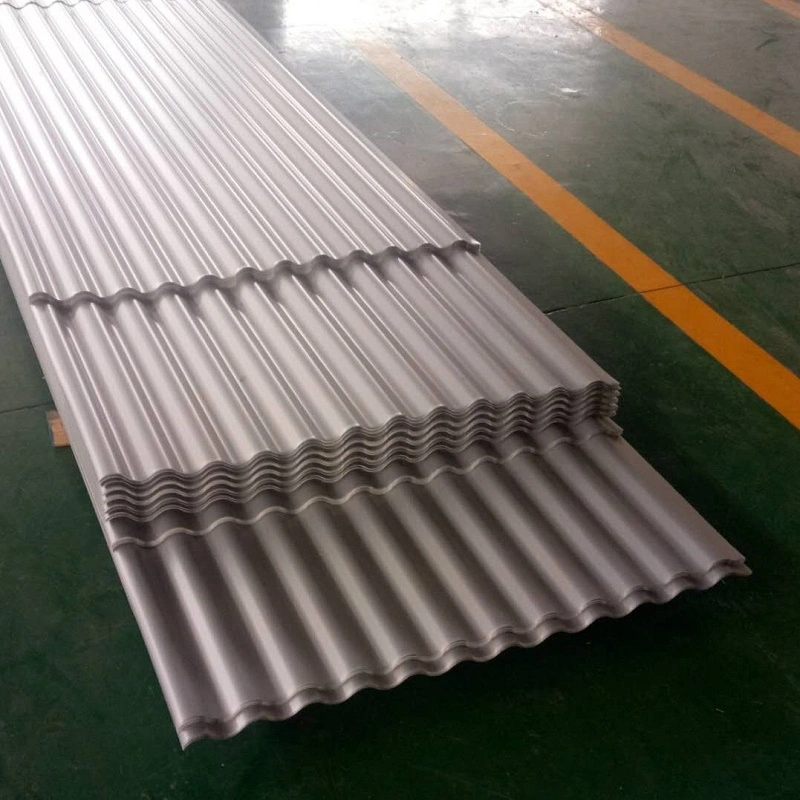

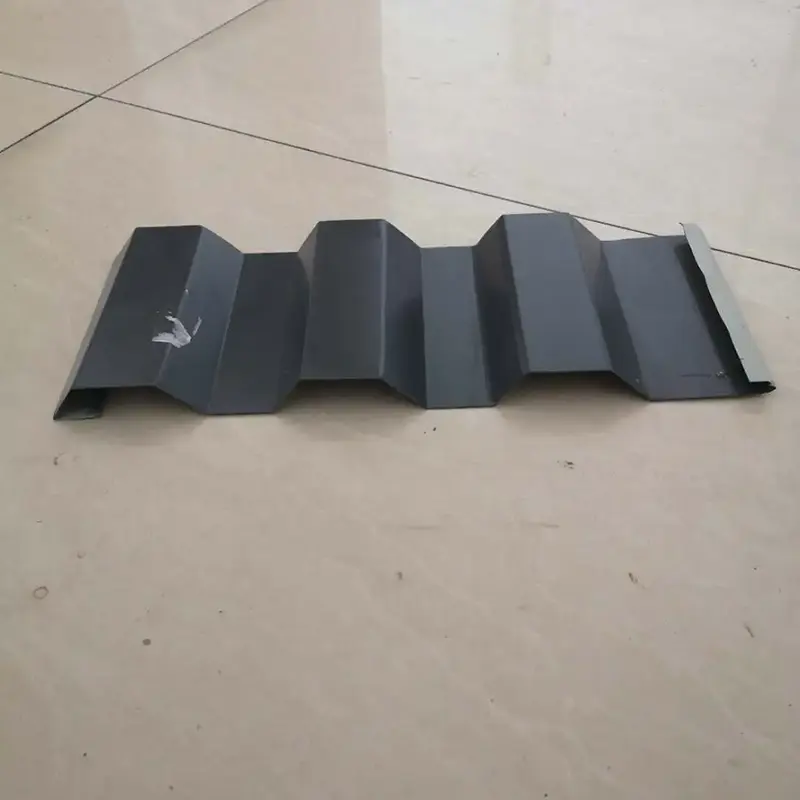

• Spalvotas plieno lakštas:Naudojamas cinkuotas arba Al-Zn substratas su išankstiniu apdorojimu ir organine danga, tokia kaip poliesteris, akrilas arba fluorangliavandenilis. Ši parinktis derina apsaugą nuo korozijos su dekoratyvine apdaila.
• Aliuminio lydinio lakštas:Pusiau kieto aliuminio lydinio lakštai nuo 0,6 mm iki 1,2 mm storio pasižymi geru atsparumu korozijai ir formuojamumu. Norint išvengti galvaninės korozijos, jungtyse su skirtingais metalais reikalingas izoliacinis barjeras.

Formavimas ir klasifikavimas

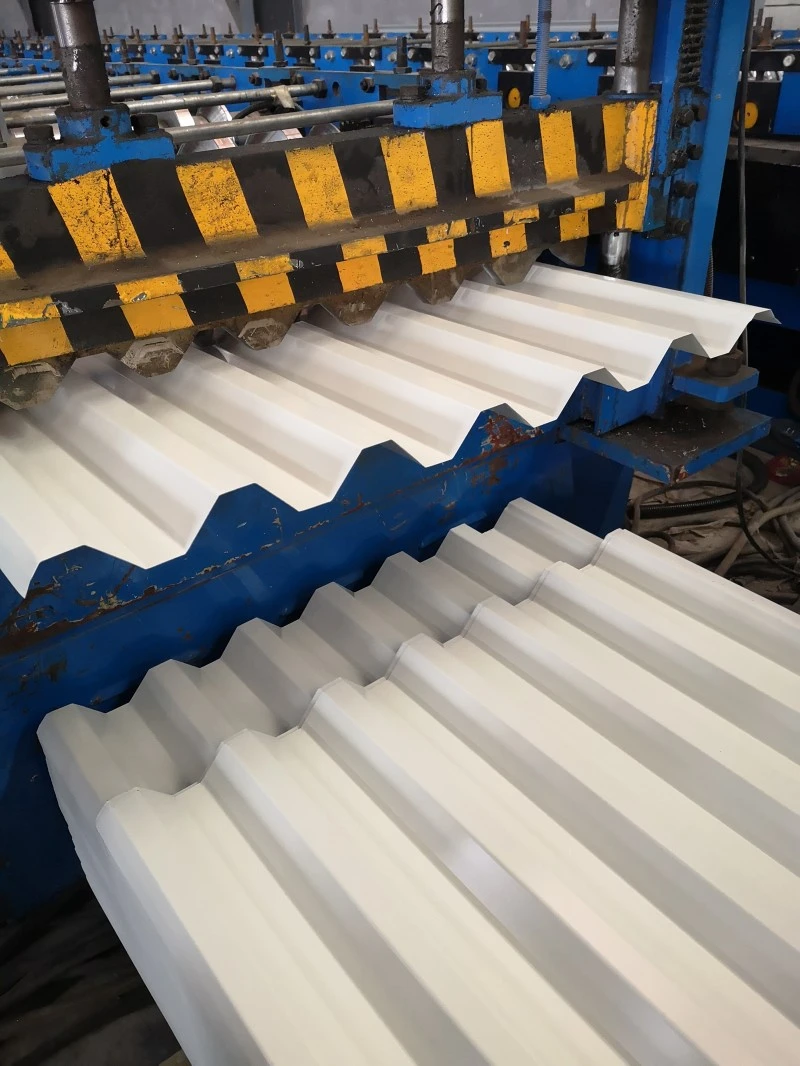

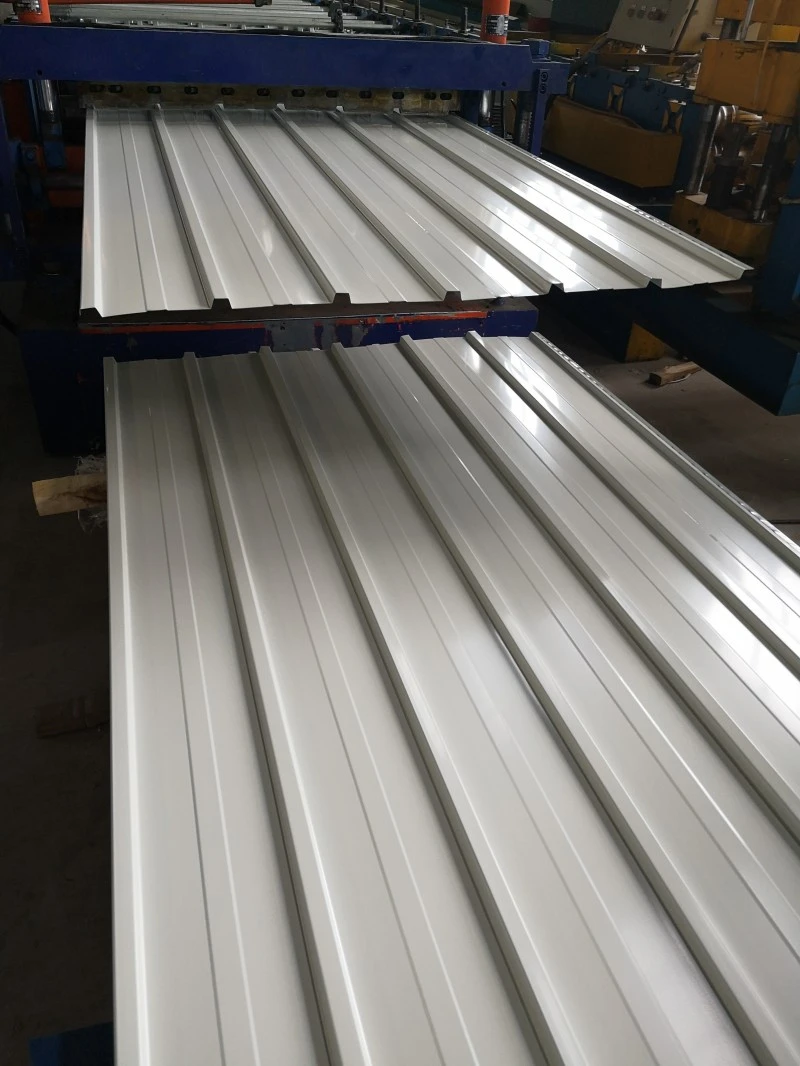

Metaliniai profiliuoti lakštai formuojami ant ištisinio ritininio formavimo linijų ir gali būti gaminami nuo kelių metrų iki dešimčių metrų ilgio. Gamyklinis surenkamasis gaminys užtikrina didelį matmenų tikslumą, tačiau jį riboja transportavimo ilgis. Formuojant vietoje, lakšto ilgis atitiktų projektą, sumažinamas galinis ratas ir sutaupoma medžiagų bei darbo jėgos. Gaminiai pagal skerspjūvį skirstomi į V formos, U formos, W formos, briaunuotus, standintus ir su grioveliais su grioveliais. Pagal pritaikymą jie apima stogo plokštes, sienų plokštes, sudėtines grindų paklotas ir arkines konstrukcines plokštes.

Techninės specifikacijos

Projekto paraiškos duomenys

1. Pramoniniai pastatai ir sandėliai

Profiliuoti metalo lakštai dažniausiai naudojami stogo ir sienų aptvarams pramonės įmonėse ir sandėliuose dėl mažo savisvorio ir pakankamo stiprumo. Projektams be šilumos izoliacijos plieno suvartojimas yra nuo 5 kg/m² iki 11 kg/m². Pingliang sporto parko komplekso metalinėje stogo dangoje, įrengtoje nuo 2020 m. birželio iki 2023 m. birželio mėn., kaip stogo pagrindo sluoksnis buvo naudojami 0,6 mm storio Al-Zn dengti profiliuoti plieno lakštai. Projektas gavo Sidabrinį apdovanojimą už inžinerines technologijas 2024 m. pastatų hidroizoliacijos pramonės mokslo ir technologijų apdovanojimuose, o tai rodo, kad medžiaga buvo tinkamai atlikta dideliame viešajame objekte.

2. Sudėtinės grindų sistemos

Kartu su betonu profiliuotos plieno lakštai veikia ir kaip nuolatinis klojinys, ir kaip tempiamasis armatūra. Šis metodas pašalina tradicinių medinių klojinių ir laikinų atramų poreikį. Siekiant pagerinti plieno ir betono sukibimą, prie lakšto galima iš anksto privirinti kirpimo smeiges arba lakštą suformuoti su dvikrypčiais standinimo briaunomis. Sudėtinės grindų sistemos plačiai naudojamos daugiaaukščiuose pastatuose ir daugiaaukščiuose pramoniniuose statiniuose.

3. Arkinės ir lenktos konstrukcijos

Metalo profiliuoti lakštai gali būti formuojami kaip plokščios arba išlenktos plokštės. Išlenkti lakštai leidžia sukurti arkinius pastatus, kuriuose sijos, plokštės ir kolonos funkcijos sujungiamos į vieną konstrukcinę formą. Stogo sistemos gali būti gaminamos kaip lenktos arba kintamo profilio plokštės ir yra tinkamos I–III hidroizoliacijos laipsniams, kurių minimalus nuolydis yra 1,5 laipsnio.

4. Stogo hidroizoliacija ir atsparumas vėjui

Stogo sistemose paprastai naudojamos sraigtinės jungtys arba aukštai stovinčios siūlės. Stovimosios siūlės metodas naudoja paslėptus, neprasiskverbiančius tvirtinimo elementus ir buvo taikomas tokiuose projektuose kaip terminalų pastatai Pekino sostinės tarptautiniame oro uoste. SENBO 360° stovinčios siūlės profiliuotų lakštų sistemos plokštės plotis yra 430 mm, o briaunų aukštis – 65 mm. Jis skirtas ne mažesniam kaip 5% drenažo nuolydžiui ir ne didesniam kaip 1,5 m atstumui tarp garbanų. Paslėptas tvirtinimo būdas pagerina atsparumą vėjo pakilimui ir sumažina nuotėkio kelius, palyginti su atviromis tvirtinimo detalėmis.

Produkto charakteristikos

• Lengvas ir ekonomiškas:Plieno sąnaudos nuo 5 kg/m² iki 11 kg/m² stogo dangai ir ekonomiškas maždaug 3,5 m tarpatramis, todėl medžiaga tinka didelėms atitvaroms.
• Atsparumas korozijai:Al-Zn dengti lakštai užtikrina 3–5 kartus didesnį atsparumą korozijai nei cinkuotas plienas. PVDF dangos dar labiau prailgina tarnavimo laiką agresyvioje aplinkoje.
• Profilio įvairovė:Galimi V formos, briaunoti, standinti ir uodeginiai profiliai. Specialioms architektūrinėms formoms gali būti gaminamos lenktos ir kintamo sekcijų plokštės.
• Du gamybos režimai:Gamyklinis paruošimas arba rulonų formavimas vietoje suteikia lankstumo nustatant lakštų ilgį ir transportavimo planavimą.
• Perdirbama medžiaga:Plieno ir aliuminio lakštai gali būti perdirbami pasibaigus eksploatavimui. Lakštus taip pat galima integruoti su fotovoltinėmis sistemomis energijai gaminti.

Tipinės programos

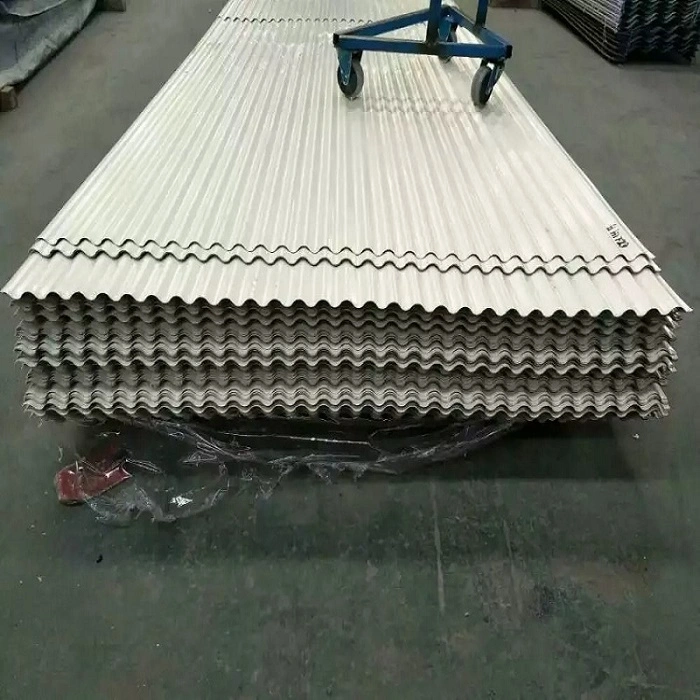

• Stogo ir sienų dengimas pramonės įmonėms ir logistikos sandėliams.
• Metalinės stogo dangos viešiesiems pastatams, tokiems kaip stadionai, parodų centrai ir oro uostų terminalai.
• Sudėtinė grindų danga aukštybiniams pastatams ir kelių aukštų pramoniniams objektams.
• Arkiniai pastatai ir laikinos konstrukcijos, kurioms naudinga savaiminio apvalkalo forma.

Montavimo ir tvarkymo rekomendacijos

• Lakštus laikykite ant lygių atramų ir laikykite sausus. Jei neišvengiama saugojimo lauke, naudokite kvėpuojančią dangą.
• Pakelkite ryšulius su plačiais stropais arba skleistuvais, kad išvengtumėte briaunų deformacijos ir dangos pažeidimų.
• Lakštus supjaustykite žirklėmis arba žirklėmis. Venkite abrazyvinio pjovimo, kuris skleidžia šilumą ir pažeidžia metalinę arba organinę dangą.
• Norėdami išvengti galvaninės korozijos, naudokite tvirtinimo detales su poveržlėmis, kurios yra suderinamos su lakštine medžiaga.
• Vykdykite nurodytą šoninio rato ir pabaigos rato informaciją. Vietose, kuriose pučia stiprus vėjas, padidinkite tvirtinimo detalių tankį stogo kraštuose ir kampuose.
• Jei naudojate stovinčias siūlių sistemas, prieš pereidami prie kito skydelio patikrinkite spaustuko užsifiksavimą ir siūlės sandarumą.

Dažni klausimai

Kaip pasirinkti iš cinkuotų, Al-Zn dengtų ir spalvotų lakštų?

Pasirinkimas priklauso nuo atmosferos aplinkos ir išvaizdos reikalavimų. Cinkuoti lakštai yra ekonomiški lengvomis sąlygomis. Al-Zn padengti lakštai pasižymi geresniu atsparumu korozijai ir yra tinkami naudoti pakrantėse arba pramoninėse vietose. Spalvoti lakštai suteikia patvarią dekoratyvinę apdailą ir pasirenkami tada, kai svarbu išvaizda arba kai reikia papildomos dangos apsaugos.

Ar profiliuotus metalo lakštus galima naudoti tiek stogams, tiek sienoms?

Taip, bet profilis ir storis gali skirtis. Stogo plokštės turi susidoroti su vandens nutekėjimu ir vėjo pakėlimu, o sienų plokštės daugiau dėmesio skiria vėjo apkrovai ir išvaizdai. Norint pasirinkti tinkamą profilį kiekvienai paskirčiai, reikia naudoti gamintojo pateiktas intervalo lenteles.

Koks yra mažiausias šių lakštų stogo nuolydis?

Sraigtais pritvirtintoms sistemoms būdingas minimalus 5 % nuolydis. Stovinčios siūlių sistemos gali būti naudojamos net 1,5 laipsnio šlaituose, jei jos sumontuotos tinkamai užsandarinus ir nusausinus. Taip pat reikėtų atsižvelgti į projekte numatomą vėjo apkrovą ir kritulių intensyvumą.

Kaip ilguose lakštuose valdomas terminis plėtimasis ir susitraukimas?

Ilgi lakštai plečiasi ir susitraukia dėl temperatūros pokyčių. Stovinčios siūlių sistemos leidžia judėti per slankiojančius spaustukus. Perdangos sistemose galutinės juostos detalės ir tarpai tarp tvirtinimo detalių turi būti suprojektuoti taip, kad atitiktų šiluminį judėjimą. Lakšto ilgį ir temperatūros diapazoną turėtų peržiūrėti projekto inžinierius.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti netauriųjų metalų ir dangos svorio įrašų malūno bandymo sertifikatus. Profilio matmenys, tokie kaip briaunos aukštis, žingsnis ir efektyvus plotis, tikrinami gamybos metu ir prieš išsiunčiant. Projektams, kuriems taikomi specifiniai vėjo pakėlimo reikalavimai, gali būti pateiktos bandymų ataskaitos arba skaičiavimai. Patikrinimas vietoje turėtų patikrinti lakšto storį, profilio formą, dangos būklę ir ilgį pagal užsakymą.

Atrankos svarstymai

• Prieš pasirinkdami pagrindinę medžiagą ir dangą, nustatykite aikštelės aplinkos korozijos kategoriją.
• Patvirtinkite projektinę vėjo apkrovą ir tarpatramį, kad pasirinktumėte tinkamą lakšto storį ir profilį.
• Patikrinkite stogo nuolydį ir drenažo išdėstymą, kad išvengtumėte vandens kaupimosi ir nuotėkio.
• Jei naudojate ilgus ištisinius lakštus, patikrinkite, ar transportavimo maršrutas atitinka reikiamą ilgį arba rulono formavimo vietoje planą.
• Jei lakštas bus naudojamas sudėtinių grindų sistemoje, patvirtinkite reikiamą šlyties smeigės išdėstymą ir ugnies laipsnio reikalavimus.
