Metalinis stogo lakštas

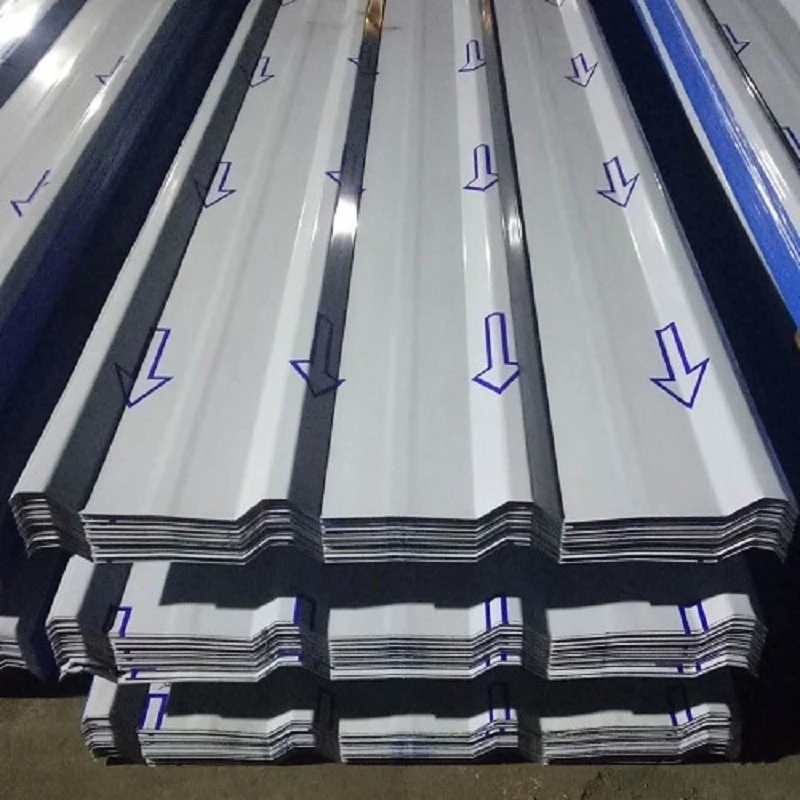

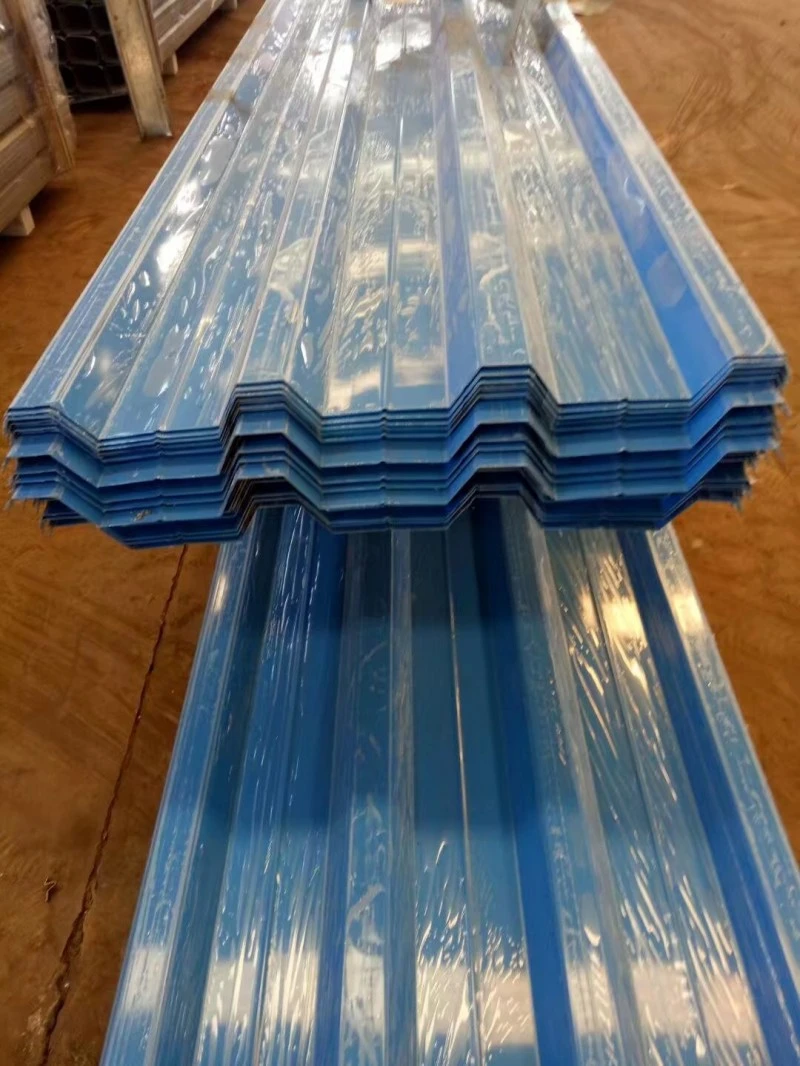

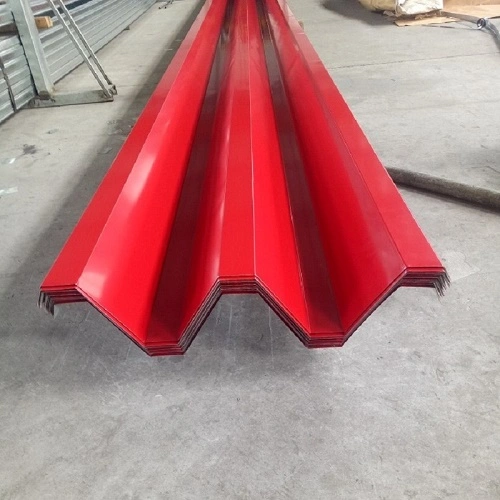

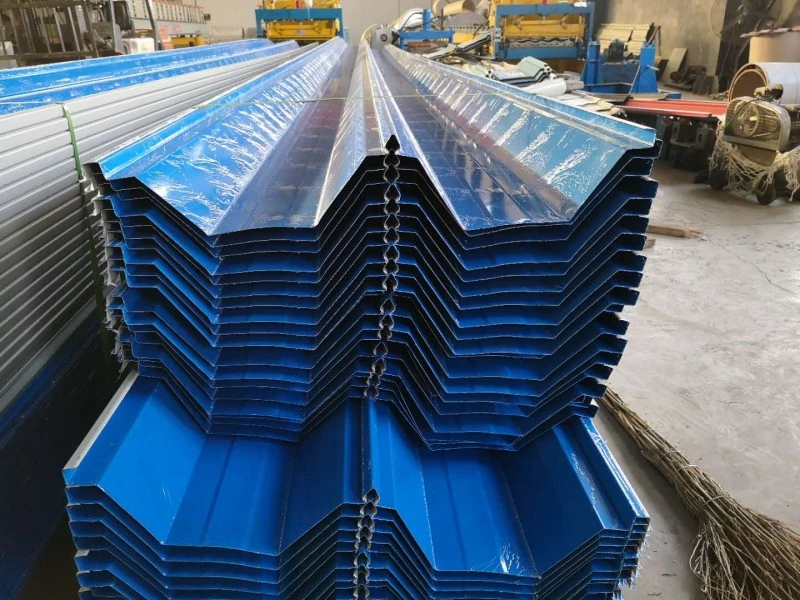

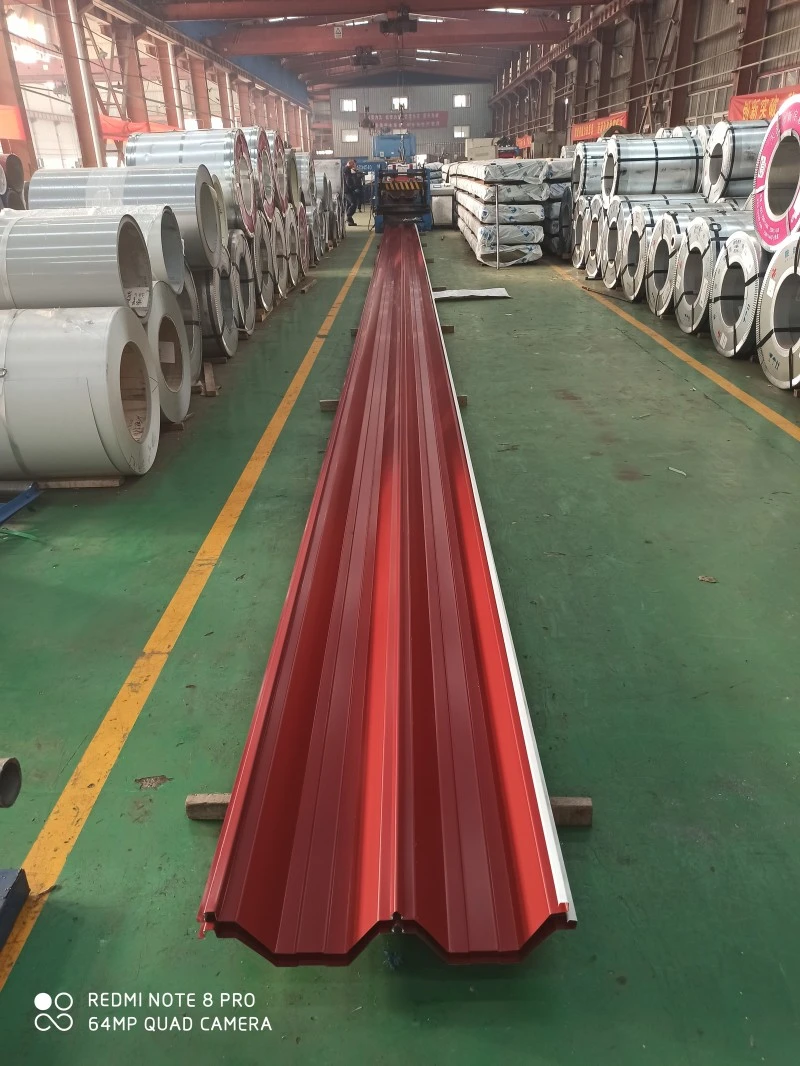

Metaliniai stogo lakštai iš plieno arba lydinio ritinių formuojami į gofruotus profilius, naudojamus stogo ir sienų apdailai. Ritės medžiagos yra karštai cinkuotas plienas, Al-Zn dengtas plienas, iš anksto dažytas plienas, aliuminio-magnio-mangano lydinys ir nerūdijantis plienas. Gofruotas profilis padidina lenkimo standumą išilgai briaunos krypties, todėl ploni lakštai nuo 0,5 mm iki 1,5 mm gali išlaikyti stogo apkrovas. SENBO tiekia šias plokštes su medžiagų sertifikatais ir profilių patikros įrašais, o gamybos procesas apima reguliarius briaunų geometrijos, lakšto storio ir dangos būklės patikrinimus.

Pagrindinės medžiagos parinktys

• Karštai cinkuotas plienas:Tokios markės kaip DX51D+Z su dvipuse cinko danga nuo 40 g/m² iki 275 g/m².
• Al-Zn dengtas plienas:AZ150 danga, skirta pagerinti atsparumą korozijai vidutinio sunkumo ir sunkioje aplinkoje.
• Iš anksto dažytas plienas:Galima įsigyti su poliesterio arba PVDF dangomis, kurios užtikrina atsparumą spalvoms ir oro sąlygoms.
• Aliuminio-magnio-mangano lydinys:AA3004 klasė, kurios tarnavimo laikas viršija 50 metų ir mažesnis nei plieno svoris.
• Nerūdijantis plienas:Feritinės rūšys, tokios kaip 445J2, naudojamos ten, kur reikalingas didelis atsparumas vėjui ir atsparumas korozijai.

Sistemos konstravimas

Visoje metalinėje stogo sistemoje paprastai naudojami keli sluoksniai. Oro uosto terminalo stogas su nerūdijančio plieno išoriniu lakštu gali būti sudarytas iš apačios į viršų: galvanizuotos pirminės sienelės, perforuotas Al-Zn dengtas pagrindo lakštas, garų kontrolės sluoksnis, garsą sugerianti akmens vata, cinkuotos antrinės tvoros, šilumos izoliacinė akmens vata, cinkuoto plieno lakštas, TPO hidroizoliacinė plieninė plokštė, nerūdijantis plienas, tvirtinimo atrama. nerūdijančio plieno dangtelis. Šis agregatas sujungia struktūrinę paramą, šilumos kontrolę, oro ir garų valdymą, akustines charakteristikas ir apsaugą nuo oro sąlygų.

Prisijungimo būdai

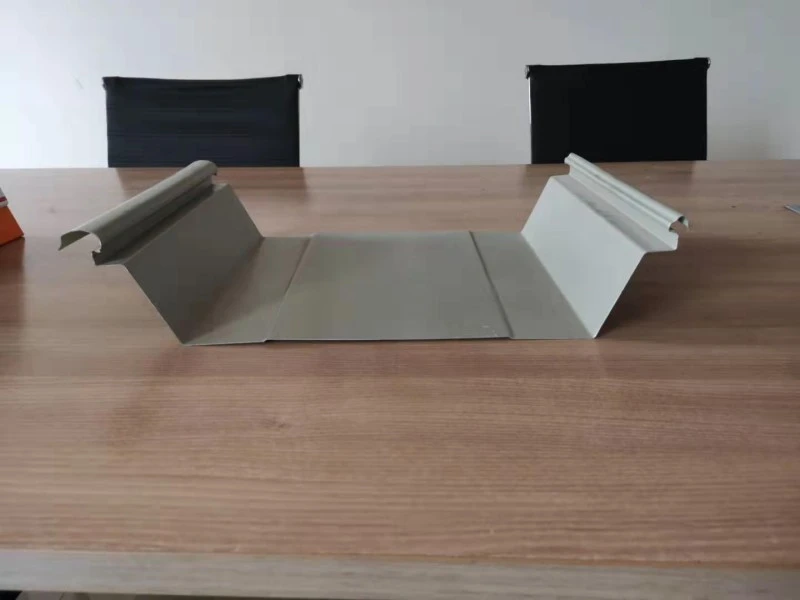

• Stovinčios siūlės blokavimas:Plokštės kraštai yra mechaniškai susiuvami, dažnai siūlėje iš anksto užtepus sandariklio.
• Nepertraukiamas suvirinimas:Nerūdijančio plieno plokštės sujungiamos per visą siūlės ilgį suvirinant.
• Užsegimas užsegimas:Persidengusios plokštės tvirtinamos atviromis tvirtinimo detalėmis, dažniausiai naudojamos antrinėms arba mažo nuolydžio reikmėms.

Techninės specifikacijos

Užbaigtų projektų našumo patikrinimas

1. Vėjo pakėlimo pajėgumas

Nuolat virinamas nerūdijančio plieno stogas Guangdžou Baiyun tarptautinio oro uosto 3 terminale buvo išbandytas vėjo tuneliu ir statiniu pakėlimu. Užregistruota galia buvo 18,2 kPa, o tai atitinka 17 kategorijos taifūną. Palyginimui, įprasti aliuminio-magnio-mangano stogai su siūlėmis paprastai atsparūs 12 kategorijos sąlygoms. „Greater Bay Area“ kultūros ir sporto centro stadione naudojama nuolat suvirinta nerūdijančio plieno stogo sistema, o laboratoriniais bandymais jis pasiekė 21 kPa. Nepertraukiamo suvirinimo metodas pašalina blokuojančią siūlę kaip silpnąją vietą ir pagerina bendrą atsparumą pakilimui.

2. Hidroizoliacija ir sandarumas

Stacionarios siūlių sistemos užtikrina atsparumą oro sąlygoms per mechaniškai užrakintas siūles su iš anksto užteptu sandarikliu. Suvirintose nerūdijančio plieno sistemose naudojamas viso ilgio suvirinimas, kad būtų sukurtas ištisinis paviršius be siūlių angų. „Greater Bay Area“ kultūros ir sporto centre drenažo projektavimas apėmė optimizuotus latakus ir vandenį sulaikančias sienas. Po metaliniu paviršiumi panaudota dvisluoksnė lanksti membrana, kad būtų išvengta tvirtinimo elementų prasiskverbimo per hidroizoliacinį sluoksnį.

3. Šiluminio judėjimo valdymas

Šiluminis plėtimasis ir susitraukimas turi būti pritaikytas ilgiems stogo bėgiams. Guangdžou Baiyun oro uosto 3 terminale suvirintos jungtys veikia kartu su skersinėmis bangomis plokštės profilyje, kad sugertų šiluminį įtampą. Šis metodas padeda išlaikyti stogo konstrukcijos vientisumą laikui bėgant ir sumažina nuovargio įtrūkimų riziką fiksuotose vietose.

4. Statybos efektyvumas

Greater Bay Area kultūros ir sporto centras naudojo modulinę strategiją stogo konstrukcijai žemiau hidroizoliacinės membranos. 78 000 m² stogas buvo padalintas į 878 modulius, kurie buvo surinkti ir suvirinti ant žemės, o tada pakelti į vietą. Šis metodas padidino montavimo efektyvumą 30 %, o medžiagų atliekos išliko beveik 2 %, ypač naudingos sudėtingoms išlenktoms stogo geometrijoms.

Projektavimo ir montavimo pastabos

• Prieš dėdami plokštę, patikrinkite, ar atraminė galiukų sistema yra išlygiuota, tarpai ir apkrova.
• Naudokite kėlimo diržus su krašto apsauga, kad išvengtumėte plokštės deformacijos kėlimo metu.
• Jei naudojate stovinčias siūlių sistemas, prieš galutinį mechaninį sujungimą patvirtinkite siūlės sujungimą ir spaustuko išlygiavimą.
• Suvirintų sistemų darbo vieta turi būti švari ir sausa ir laikykitės kvalifikuotų nerūdijančio plieno suvirinimo procedūrų.
• Apsaugoti užbaigtus stogo paviršius nuo statybų eismo ir krintančių šiukšlių; planuoti patikrinimus po didelių oro sąlygų.
• Prieš montuodami plokštę, suderinkite stogo angas ir kraštų detales, kad išvengtumėte lauko modifikacijų po stogo sandarinimo.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti netauriųjų metalų malūno bandymo sertifikatus, dangos storio ataskaitas ir plokštės profilio matmenų patikras. Projektams, kuriems taikomi specifiniai vėjo apkrovos reikalavimai, turi būti prieinamos tikslios sistemos konfigūracijos vėjo pakilimo bandymų ataskaitos. Prieš pradedant montavimą, vietoje atliekami patikrinimai turėtų patikrinti medžiagų klases, plokščių ilgį, briaunų profilius ir paviršiaus būklę.

Atrankos svarstymai

• Prieš pasirinkdami stogo sistemos tipą, įvertinkite pastato vietą ir projektinį vėjo greitį.
• Confirm the roof slope and drainage layout to ensure effective water removal and avoid ponding.
• Rinkdamiesi pagrindinę medžiagą ir dangą, atsižvelkite į aplinkos poveikį, įskaitant druskos purškimą, pramoninius teršalus ir UV lygį.
• Sudėtingų geometrijų atveju iš anksto įtraukite stogo sistemos tiekėją, kad jis peržiūrėtų plokščių gamybos ribas ir modulinės konstrukcijos galimybes.
• Projektavimo etape peržiūrėkite techninės priežiūros prieigą ir būsimus stogo įrangos poreikius.

DUK

Kuris prisijungimo būdas yra patikimiausias pakrantės vietose, kuriose pučia stiprus vėjas?

Nepertraukiamas nerūdijančio plieno plokščių suvirinimas užtikrina didžiausią išmatuotą atsparumą vėjo pakėlimui ir dažnai taikomas regionams, kuriuose vyrauja taifūnas. Stovimosios siūlių sistemos taip pat gali gerai veikti, kai siūlės ir spaustuko detalės yra sustiprintos pagal vėjo tunelio arba pakilimo bandymo duomenis.

Kaip stogo sistema atlaiko šiluminį judėjimą ilgose plokštėse?

Stovinčiose siūlių sistemose naudojami stumdomi spaustukai, leidžiantys judėti išilgai stogo nuolydžio. Suvirintose sistemose gali būti skersinių bangų arba kompensacinių siūlių. Konkretų metodą turi patvirtinti stogo sistemos projektuotojas, atsižvelgdamas į pastato geometriją ir temperatūros diapazoną.

Koks yra įprastas metalinio stogo priežiūros reikalavimas?

Periodiškai tikrinant reikia patikrinti, ar nėra atsilaisvinusių tvirtinimo detalių, nepažeistų plokščių, neužsikimšusių drenažo takų ir sandariklio būklę įdubose. Stovioms siūlėms ir suvirintoms sistemoms paprastai reikia mažiau priežiūros nei stogams su atviromis tvirtinimo detalėmis, nes tvirtinimo detalės nėra tiesiogiai veikiamos oro sąlygų.

Ar metalinį stogą galima montuoti virš esamo stogo?

Kai kuriais atvejais naujas metalinis stogas gali būti dedamas ant esamo stogo, jei konstrukcija gali išlaikyti papildomą apkrovą ir esamas paviršius yra suderinamas. Statybos inžinierius turi įvertinti esamas sąlygas ir patvirtinti, kad tvirtinimo detalės yra tinkamos.
