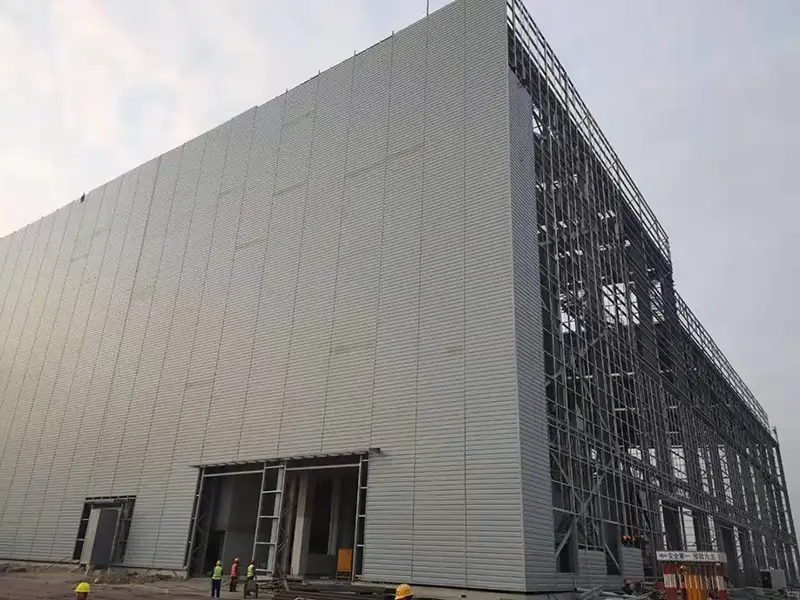

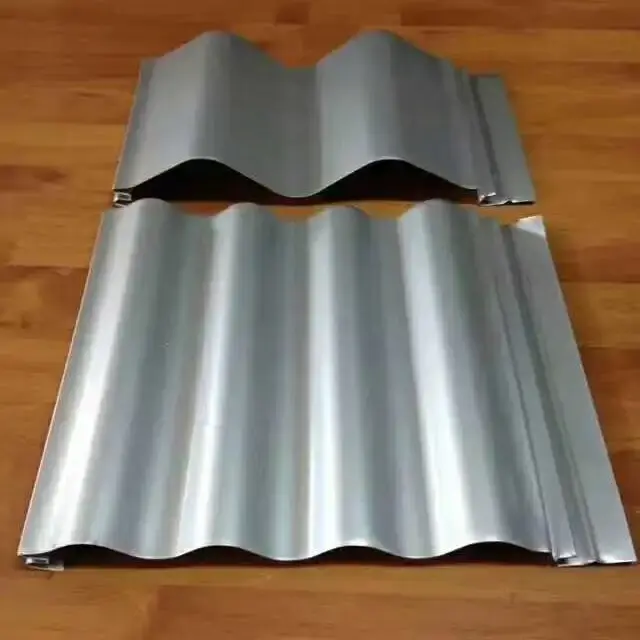

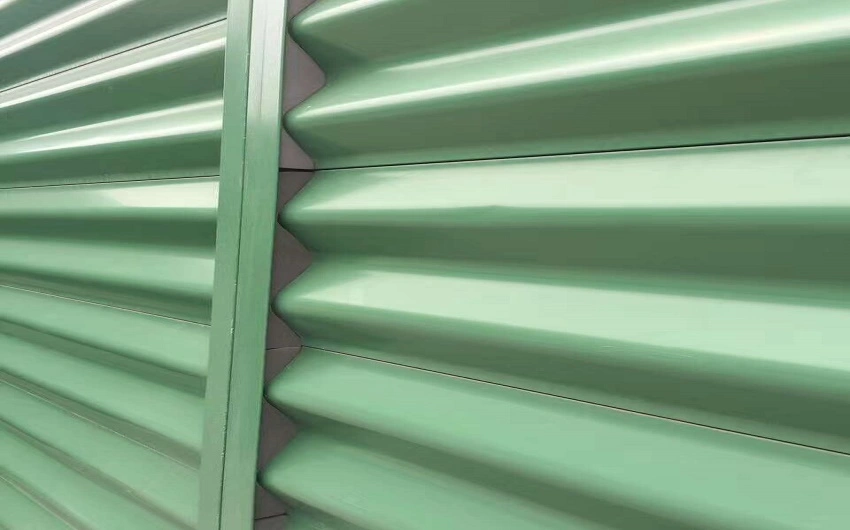

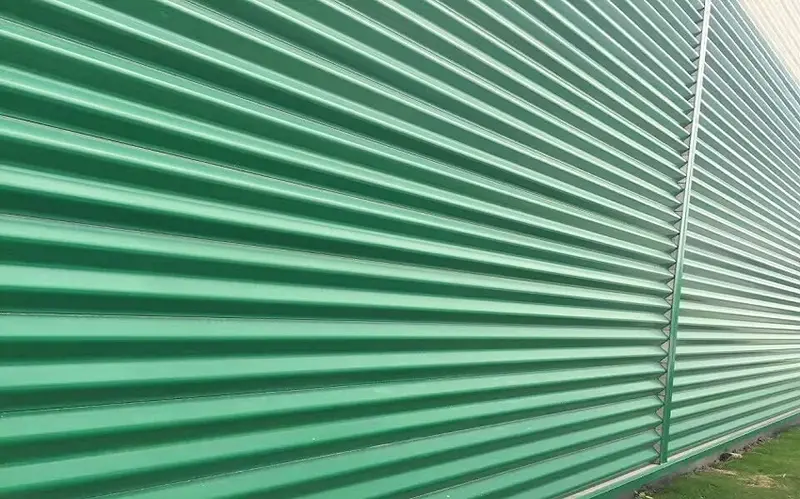

Paslėpta tvirtinimo detale spalva dengta plieno plokštė

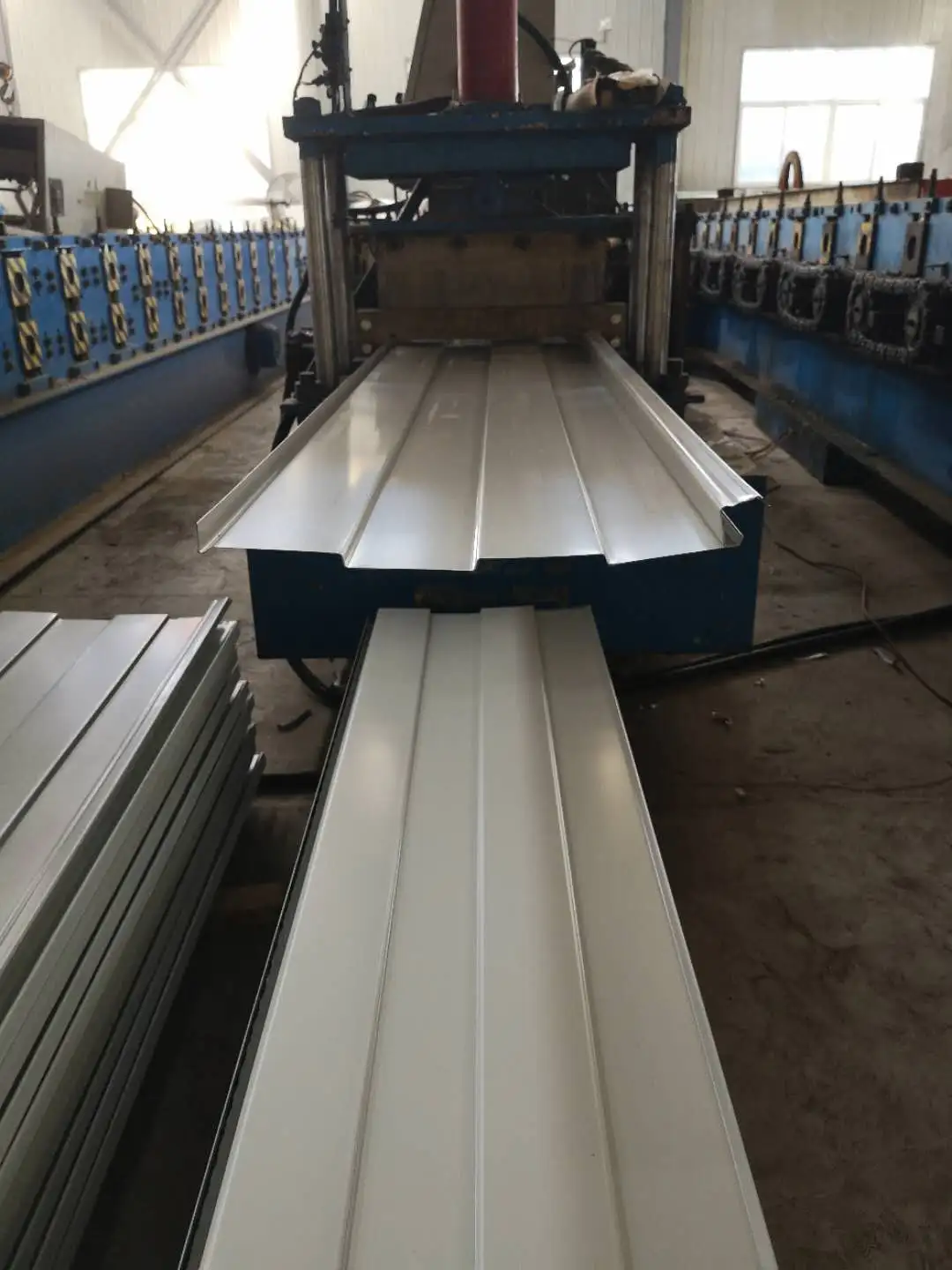

Paslėptomis tvirtinimo detalėmis spalvotai padengtos plieninės plokštės, dar vadinamos paslėptomis tvirtinimo detalėmis arba paslėptomis spaustukais, yra profiliuoti lakštai, pagaminti iš spalvoto plieno. Jie tvirtinami prie stogo gaubtų su atitinkamais cinkuoto arba aliuminio lydinio laikikliais, o ne atvirais varžtais. Sujungimo seka apima paslėptų laikiklių pritvirtinimą prie apkabų, plokštės vidinio briaunos sujungimą su kronšteino centrine briauna, o tada siūlės užfiksavimą siuvimo mašina, kad būtų sukurta sandari gretimų plokščių jungtis. SENBO gamina šiuos profilius specialiose valcavimo linijose ir gamybos metu tikrina pagrindinius matmenis, tokius kaip briaunų aukštis, efektyvus plotis ir fiksavimo gylis.

Pagrindinis skirtumas nuo standartinės spalvotos plieninės stogo dangos yra tvirtinimo būdas. Įprastos plokštės tvirtinamos savisriegiais varžtais, kurie praeina per plokštės paviršių, todėl prie kiekvienos varžto skylės reikia sandariklio. Paslėptų tvirtinimo elementų plokštės remiasi tarpusavyje blokuojančiais laikikliais, o tai reiškia, kad paviršius lieka be prasiskverbimų. Šis metodas pagerina hidroizoliaciją, sumažina ilgalaikę korozijos riziką tvirtinimo taškuose ir suteikia stogui švaresnę išvaizdą.

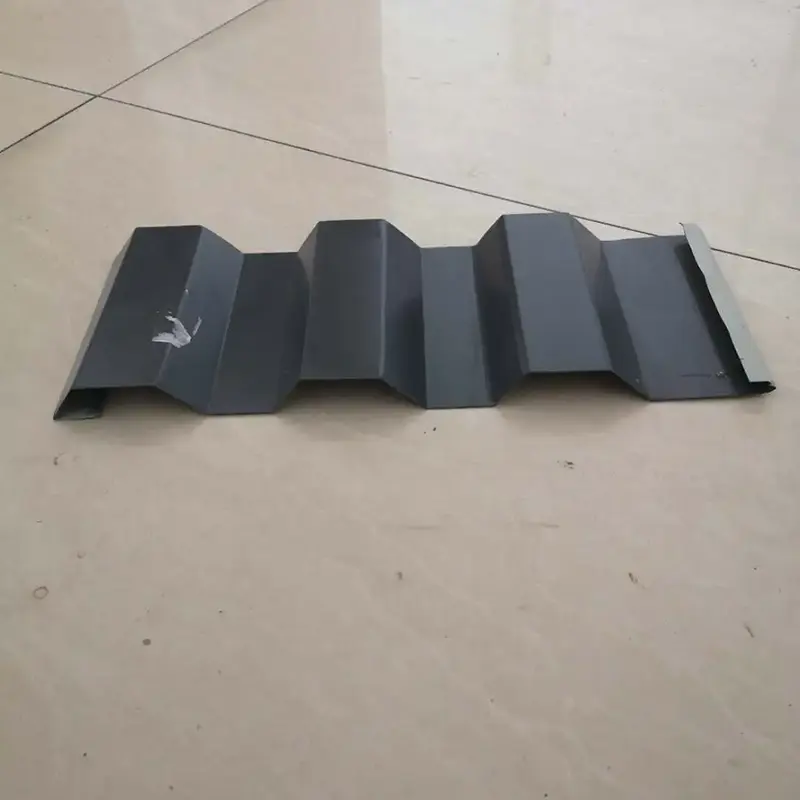

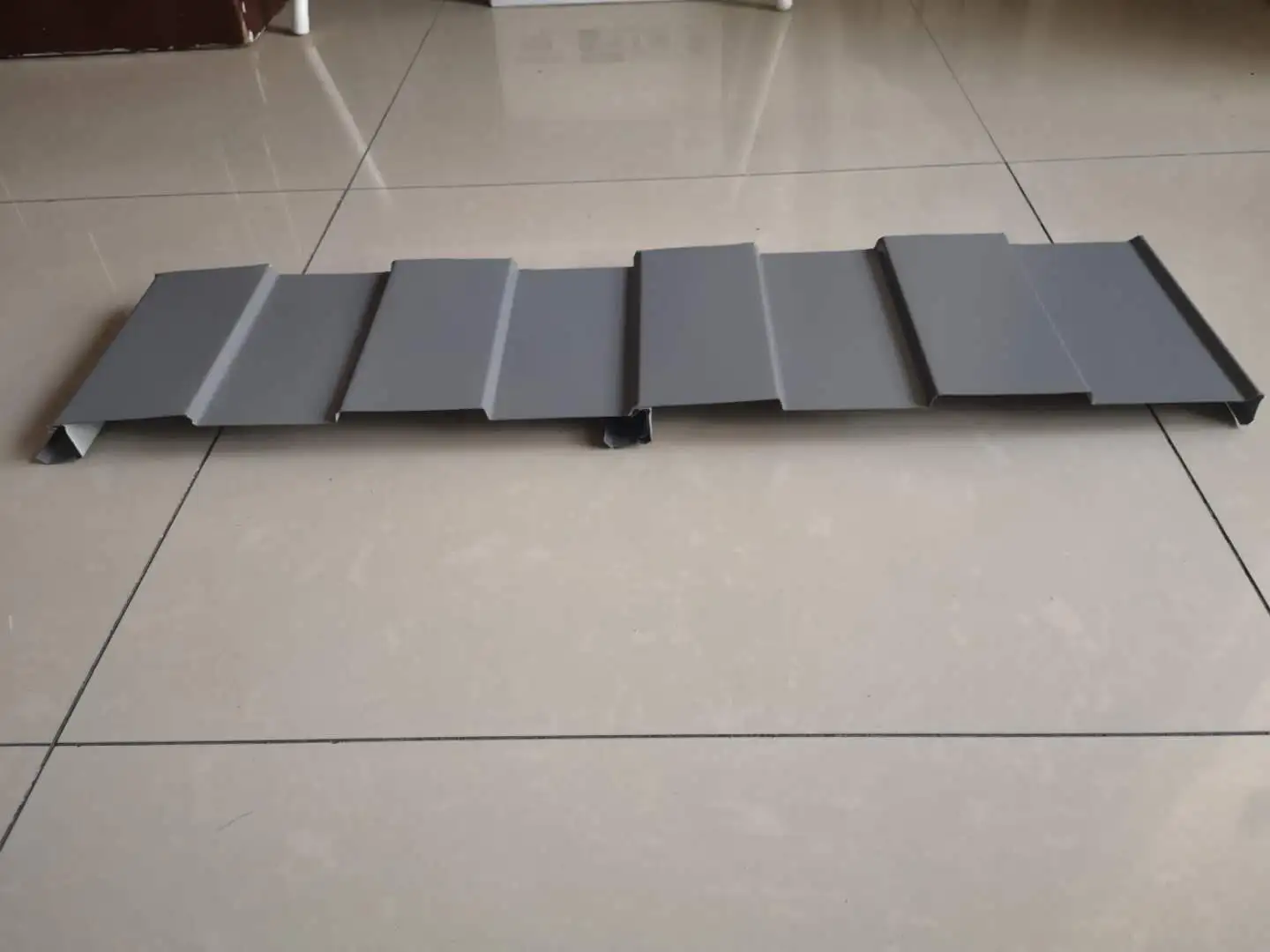

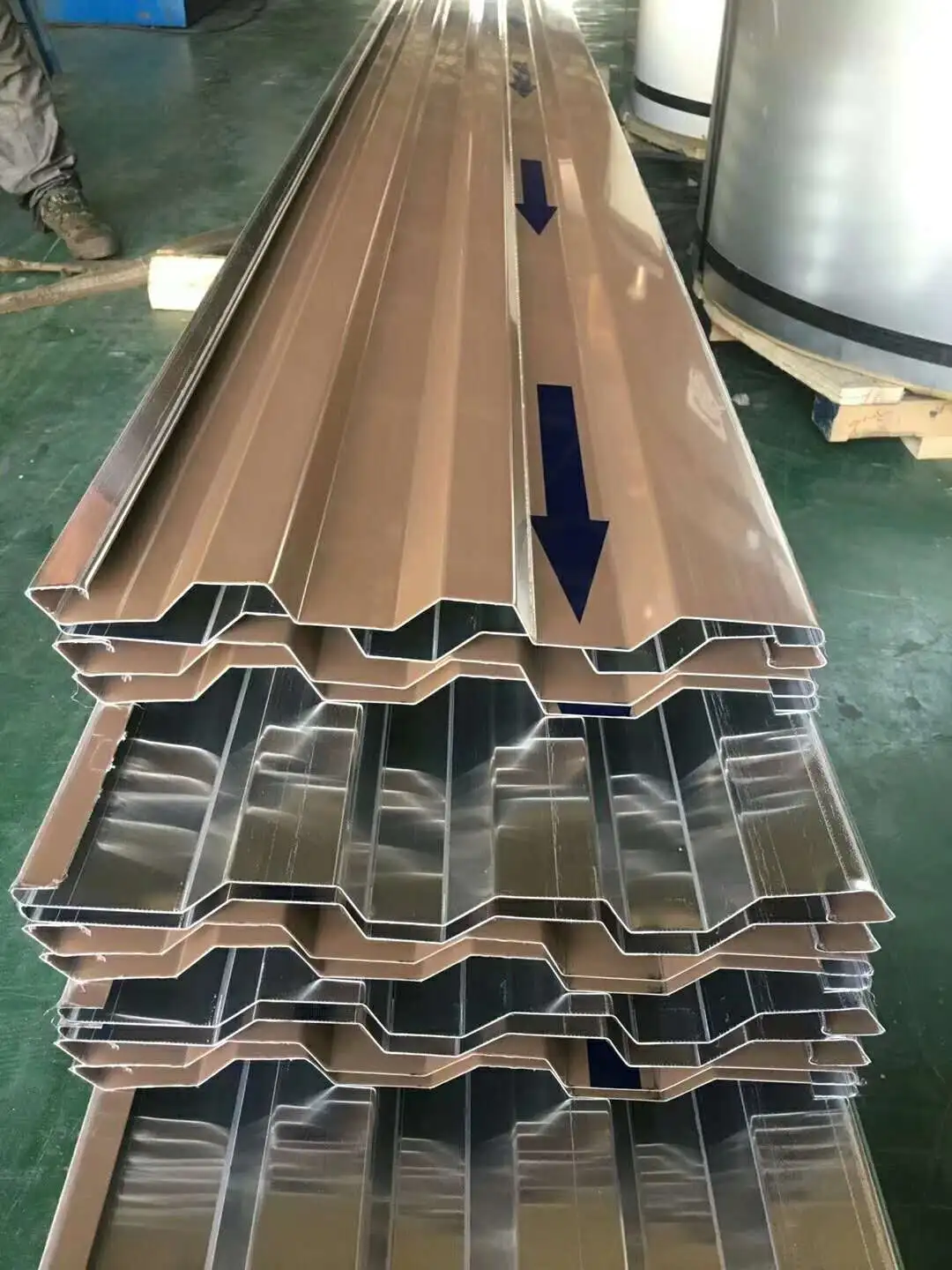

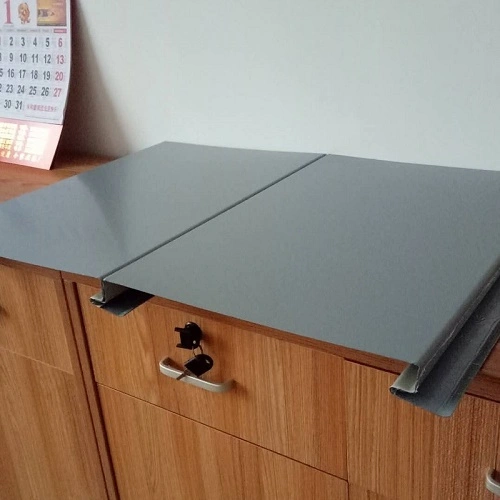

Įprasti profilių tipai

Techninės specifikacijos

Veiklos patikrinimas

1. Hidroizoliacijos elgsena

Kadangi paslėptų tvirtinimo elementų spalva padengtas plieninis plokštės paviršius neturi tvirtinimo elementų, sistema išvengia įprasto nuotėkio kelio, esančio atviruose stoguose. Tradicinėse sistemose sandariklis prie varžtų skylių laikui bėgant gali pasenti ir įtrūkti, todėl vanduo gali patekti. Jiaochi 760 profilis, kurio briaunų aukštis yra 71 mm, o atstumas tarp briaunų yra 380 mm, padeda lietaus vandeniui greitai judėti iš slėnių į karnizą. Kai siūlės uždaromos siuvimo mašina, šoninis blokavimas užtikrina nuolatinį vandens patekimo barjerą. Paviršiaus skylių nebuvimas taip pat sumažina korozijos atsiradimo galimybę nuo tvirtinimo detalių.

2. Atsparumas vėjui

Laikikliai, laikantys plokštes prie kotelių, yra sukurti taip, kad būtų atsparūs pakilimui. Vykdant 5 MW spalvoto plieno stogo fotovoltinį projektą Šendženo Baoano tarptautiniame oro uoste, vėjo slėgis vietoje pasiekė 0,75 kN/m². Paslėptų spaustukų ištraukimo bandymai užfiksavo 200 kg ištraukimo stiprumą, kuris atitiko saugos reikalavimus. YX41-250-750 potinkinio segtuko skydelyje naudojamas plienas, kurio takumo riba yra ne mažesnė kaip 550 MPa, o fiksavimo gylis didesnis nei 5,2 mm. Kiekvienas blokuojamas briaunas yra pritvirtintas tvirtinimo spaustuku, kuris pagerina stogo gebėjimą atlaikyti vėjo ir sniego apkrovas.

3. Šiluminio judėjimo kompensavimas

Tvirtinimo spaustukai leidžia stogo plokštėms slysti išilgai šlaito, kai metalas plečiasi ir susitraukia dėl temperatūros pokyčių. Šio judesio metu plokštės lieka suspaustos su spaustukais, todėl stogo ir konstrukcijos ryšys išlieka stabilus. Tai leidžia nepertraukiamai montuoti plokštes ilgiau nei 100 metrų be skersinių persidengimų, o tai naudinga didelės tarpatramio stogams.

4. Montavimo efektyvumas

Sistemoje naudojamos gamykloje surenkamos plokštės, kurios susijungia vietoje. Kai kuriems profiliams su paslėptais spaustukais, pvz., CC-750, nereikia specializuotos siuvimo mašinos, o tai gali sumažinti darbo sąnaudas ir sutrumpinti montavimo laiką. Ritės atsargas galima supjaustyti pagal ilgį darbo vietoje, todėl atskiros plokštės gali būti ilgesnės nei 100 metrų ir sumažinamas galinių ratų skaičius. Šis metodas taip pat sumažina nuotėkio riziką skersinėse jungtyse.

Dizaino ypatybės

• Paviršius be įdubimų:Paslėpta kronšteino jungtis pašalina varžtų skyles nuo stogo paviršiaus, o tai sumažina nuotėkio ir tvirtinimo elementų korozijos tikimybę.
• Stabilus klipo sujungimas:Užrakinimo gylis viršija 5,2 mm, o pasipriešinimas ištraukimui siekia 200 kg, todėl užtikrina patikimą inkaravimą esant vėjo pakilimui.
• Šiluminio judėjimo pritaikymas:Stumdomi spaustukai leidžia plokštėms išsiplėsti ir susitraukti išilgai šlaito, taip sumažinant įtampą, kuri laikui bėgant gali pažeisti stogą.
• Ilgos plokštės galimybė:Pavieniai ilgiai iki 100 metrų sumažina skersinius persidengimus ir supaprastina vandens valdymą.
• Profilio įvairovė:Tokios parinktys kaip YX51-380-760 ir YX50-410-820 apima skirtingus tarpatramio ir apkrovos reikalavimus.

Tipinės programos

• Stogo sistemos dideliems plieninių konstrukcijų pramoniniams pastatams.
• Viešosios įstaigos, tokios kaip oro uostų terminalai, sporto vietos ir parodų centrai.
• Pramoniniai pastatai su griežtais hidroizoliacijos reikalavimais, įskaitant elektrines ir naftos chemijos įrenginius.
• Logistikos centrai ir sandėliai, kur stogo patikimumas yra prioritetas.
• Renovacijos projektai, kuriems reikia pakeisti esamą stogo sistemą.

Rekomendacijos vietoje

• Prieš pradėdami montuoti plokštę, patvirtinkite tarpą ir išlygiavimą.
• Naudokite kėlimo įrangą su minkštais stropais, kad išvengtumėte briaunų įlenkimo ar dangos subraižymo.
• Laikykitės gamintojo nurodytos spaustukų ir plokščių sujungimo sekos.
• Patikrinkite siūlės sandarumą po susiuvimo ir patikrinkite spaustuko užsifiksavimą prieš pereidami prie kito skydelio.
• Ilgų plokščių montavimo seką suplanuokite taip, kad fiksuotose vietose nebūtų ribojamas šilumos judėjimas.

Dažni klausimai

Kaip stogo danga su potinkinėmis tvirtinimo detalėmis susidoroja su lietaus vandeniu be sandariklio prie siūlių?

Šoninis blokavimas formuojamas mechaniškai siuvimo mašina. Gauta jungtis yra pakankamai sandari, kad normaliomis sąlygomis nepatektų į vandenį. Tinkamas stogo nuolydis ir drenažo konstrukcija taip pat padeda greitai pašalinti vandenį nuo siūlių.

Ar ant lenktų stogų galima naudoti plokštes su paslėptomis tvirtinimo detalėmis?

Dauguma paslėptų tvirtinimo elementų profilių yra skirti tiesiems arba labai didelio spindulio stogams. Minimalus kreivio spindulys priklauso nuo plokštės profilio ir medžiagos storio. Dėl lenktų aplikacijų prieš užsakydami pasitarkite su gamintoju.

Kuo naudinga plokštė be atvirų tvirtinimo detalių?

Atviroms tvirtinimo detalėms reikia sandariklio prie kiekvienos varžto skylės. Laikui bėgant sandariklis gali suirti ir sukurti nuotėkio kelius. Paslėptos tvirtinimo detalės pašalina šį priežiūros tašką ir sumažina vandens patekimo bei korozijos aplink varžtų skyles riziką.

Kaip patikrinamas atsparumas vėjo pakėlimui konkrečiam projektui?

Apkabų ištraukimo bandymai gali būti atliekami vietoje arba laboratorijoje. Išmatuota vertė turėtų būti palyginta su projektine pastato vietos vėjo pakėlimo apkrova. Tiekėjai gali pateikti bandymų duomenis arba padėti atlikti konkretaus projekto patikrinimą.

Patikra ir dokumentacija

Prieš išsiunčiant, plokštės patikrinamos dėl profilio geometrijos, fiksavimo gylio, paviršiaus dangos būklės ir matmenų tikslumo. Turėtų būti prieinami pagrindinio plieno malūno sertifikatai ir prireikus ataskaitos apie spaustuko ištraukimo stiprumą. Montavimo metu atliekami taškiniai siūlių sujungimo ir spaustuko išlygiavimo patikrinimai padeda užtikrinti pastovią kokybę.

Veiksniai, kuriuos reikia įvertinti prieš užsakant

• Nustatykite projektinę vėjo apkrovą ir patikrinkite, ar pasirinktas profilis ir spaustukų sistema atitinka reikalavimus.
• Įsitikinkite, kad stogo nuolydis yra pakankamas pasirinktam skydo profiliui ir drenažo išdėstymui.
• Jei planuojamos ilgos ištisinės plokštės, patikrinkite, ar konstrukcija gali atlaikyti šiluminį judėjimą prie karnizo ir kraigo.
• Atnaujinimo projektuose patikrinkite esamą garbanos būklę ir tarpus, kad patvirtintumėte suderinamumą.
