Spalvota plieninė stogo danga

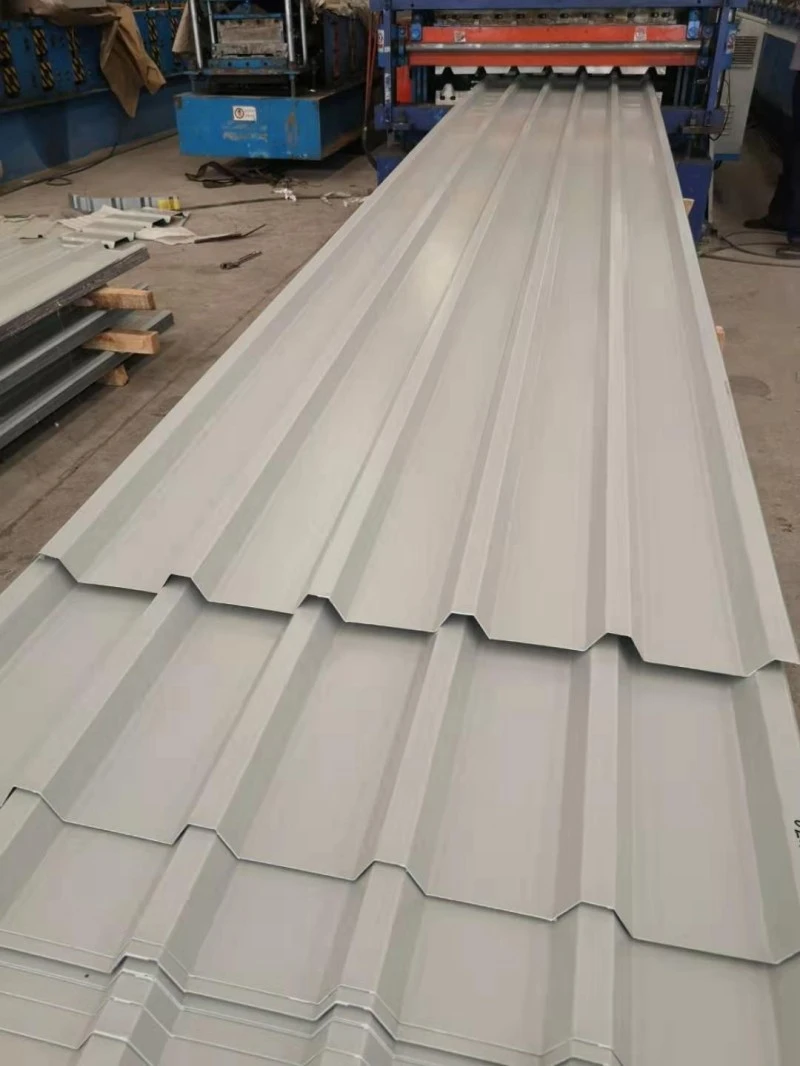

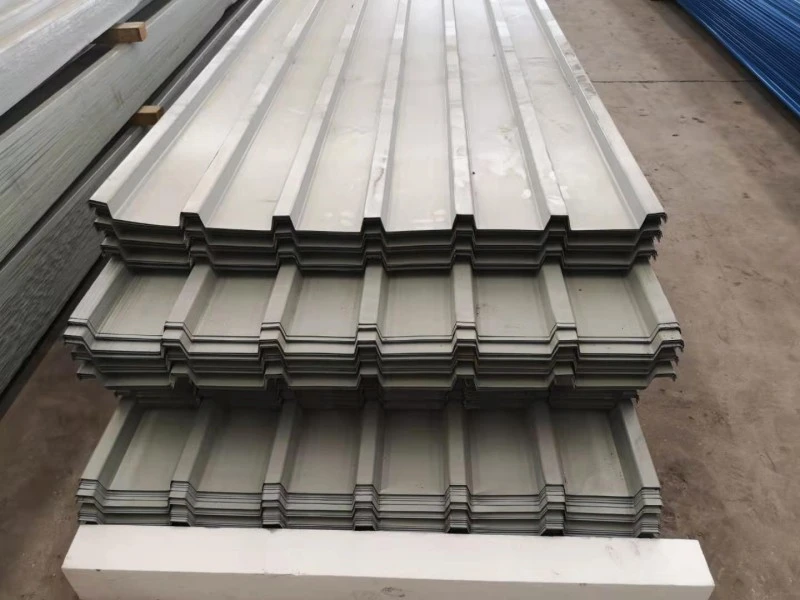

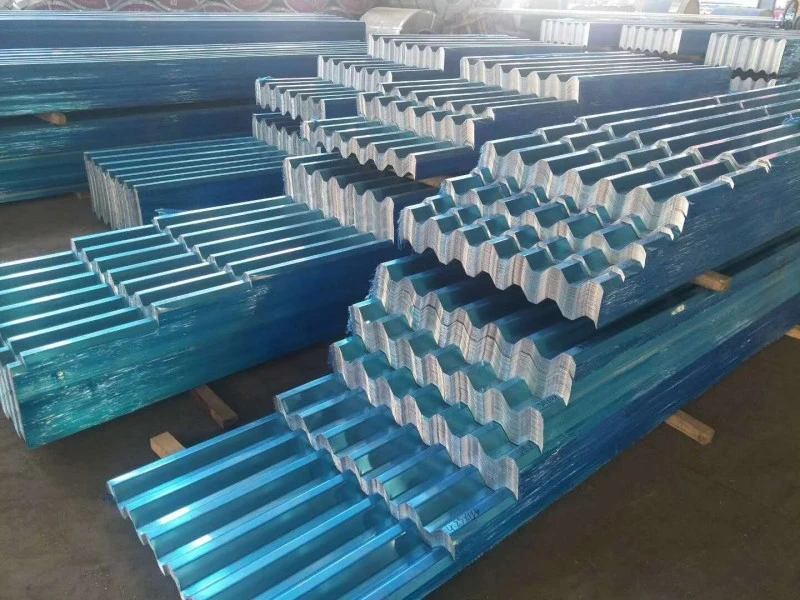

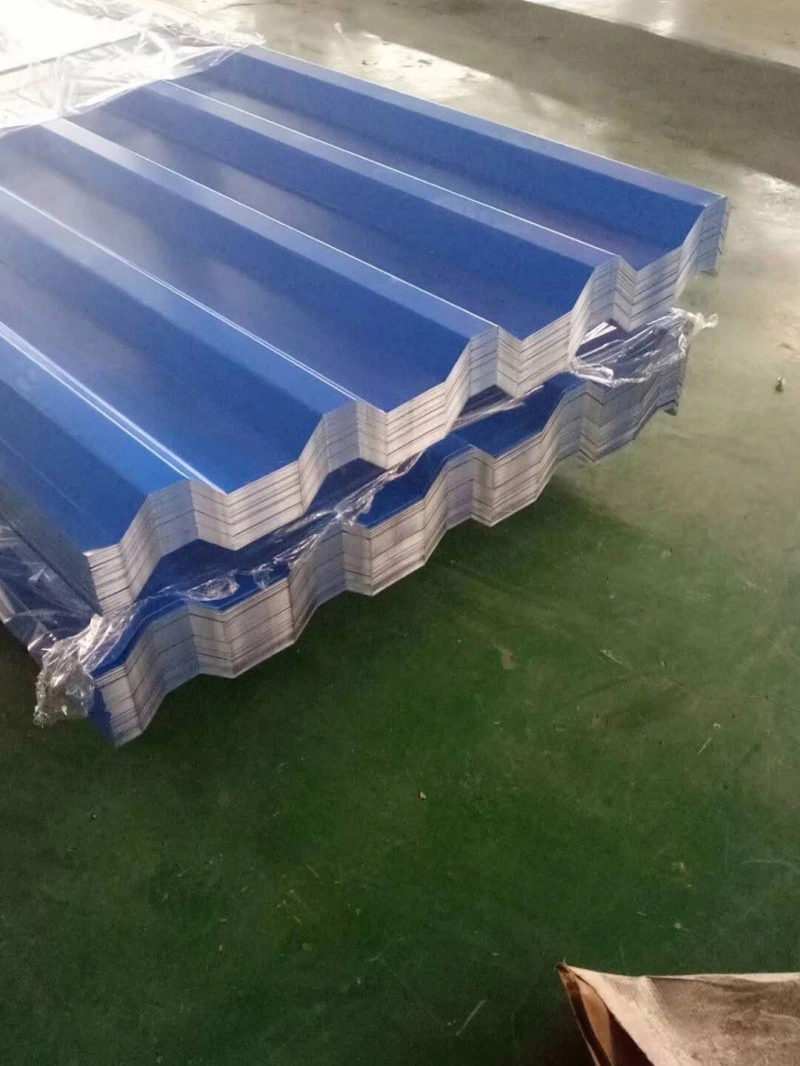

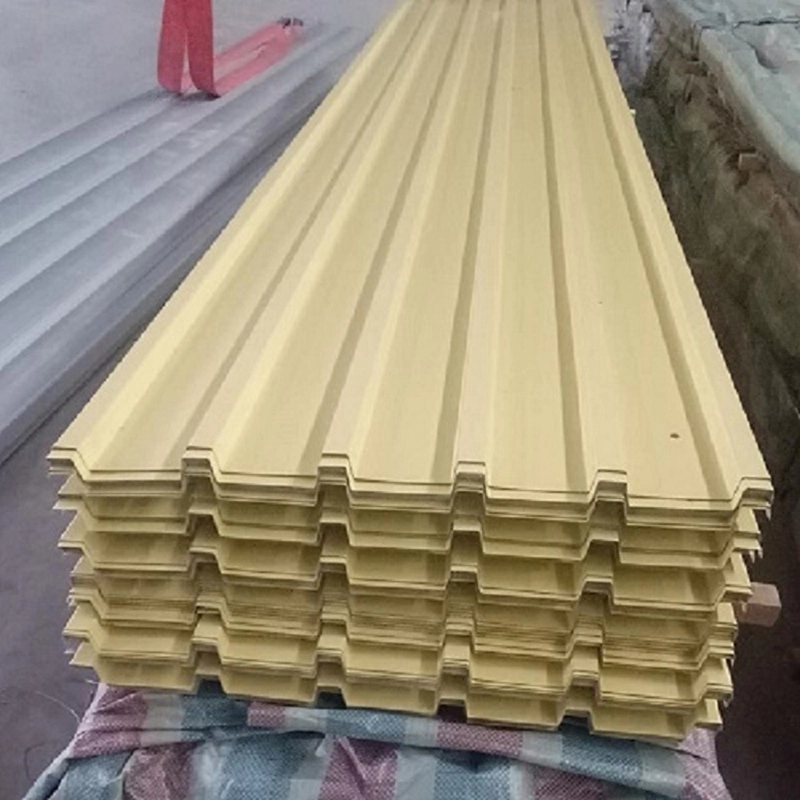

Spalvotos plieninės stogo dangos lakštai, pagaminti iš iš anksto nudažyto plieno ritės, formuojami šalto valcavimo būdu, formuojant gofruotą profilį. Kiekvienas lakštas sujungia plieninę šerdį, metalinę dangą iš abiejų pusių ir sukietėjusią organinę apdailą. Netaurieji metalai paprastai yra Q235B arba DX51D, o apsauginis metalo sluoksnis gali būti cinkas arba aliuminis-cinkas, kurio dangos svoris nuo 40 g/m² iki 275 g/m² kiekvienoje pusėje. Dažų sistemą paprastai sudaro gruntas ir poliesterio viršutinis sluoksnis, kurio storis ne mažesnis kaip 20 μm, o PVDF yra skirtas vietoms, kuriose yra stipresnis UV poveikis arba druskos purškimas. SENBO atlieka gaunamus ritės storio ir dangos svorio patikrinimus, o rulonų formavimo linijos nustatomos taip, kad gamybos metu patikrintų briaunų geometriją ir efektyvų plotį.

Bendrieji profiliai ir matmenys

• YX35-125-750:briaunos aukštis 35 mm, atstumas tarp briaunų 125 mm, efektyvus plotis 750 mm.
• YX25-210-840:briaunos aukštis 25 mm, atstumas tarp briaunų 210 mm, efektyvus plotis 840 mm.
• YX15-225-900:briaunos aukštis 15 mm, atstumas tarp briaunų 225 mm, efektyvus plotis 900 mm.

Lakšto ilgis pjaustomas pagal užsakymą, o ištisiniai ilgiai galimi, kai leidžia transportuoti. Profilio pasirinkimas turi įtakos tarpatramio pajėgumui, drenažo elgsenai ir išvaizdai.

Parametrų lentelė

Bandymo duomenys ir projekto atsiliepimai

Mechaninis elgesys

Pagrindo atsparumas tempimui turi būti ne mažesnis kaip 270 MPa. YX35-125-750 gniuždymo stipris yra apie 200 MPa, o tai yra tinkama nelaikantiems ir antriniams konstrukciniams apvalkalams. Storio pokytis reguliuojamas iki ±0,02 mm, o lygumas ribojamas iki 3 mm vienam metrui, kad būtų išvengta vandens susilaikymo ant gatavo stogo.

Sukibimas ir atsparumas korozijai

Atliekant skersinio pjūvio bandymą reikia, kad dangos atsiskyrimo plotas būtų 5% arba mažesnis. Druskos purškimo efektyvumas paprastai nurodomas kaip standartinės medžiagos raudonų rūdžių nebuvimas po 500 valandų. Didesnis cinko dangos svoris pagerina šį rezultatą. Faktinis reikalavimas turėtų būti suderintas su projekto vieta ir atmosferinės korozijos kategorija.

Vandens nutekėjimas

Gofruota forma lietaus vandenį nukreipia per latakus į karnizą. Persidengimo siūlės sandarinamos vandeniui atspariomis poveržlėmis ir sandarikliu. Rekomenduojamas ne mažesnis kaip 5 % nuolydis. Teisingas garbanų išlygiavimas ir tvirtinimo detalių išdėstymas padeda išvengti susikaupimo ir nuotėkio.

Šiluminės charakteristikos pavyzdys

Bandomasis projektas Čongmingo rajone, Šanchajuje, padengė šilumą izoliuojančią dangą ant esamos spalvotos plieninės stogo dangos. Po apdorojimo paviršiaus temperatūra sumažėjo nuo 63 °C iki 33 °C, o patalpų temperatūra sumažėjo apie 8 °C. Nors izoliacinė danga suteikė didžiausią naudą, atvejis parodo, kaip metalo lakštą galima derinti su papildomais paviršiaus apdorojimo būdais taupant energiją.

Diegimo greitis

Gamykloje pagamintus lakštus galima greitai sumontuoti vietoje. Daily output from roll forming can reach 3,000 meters. Suporavus su plieniniu karkasu, baldakimas ir sandėlių stogai gali būti užbaigti per trumpą laiką. Long sheets reduce the number of end laps, which also lowers the potential leak points.

Projektavimo ir montavimo pastabos

• Prieš montuodami ritinius ir lakštus laikykite sausus. Sandėliavimui lauke reikalinga prošvaisa ir orui pralaidus dangtis, kad būtų išvengta kondensacijos.
• Naudokite pjovimo įrankius, kurie nesukuria didelio karščio. Pirmenybė teikiama žirklėms ir žirklės, o ne abrazyviniams diskams.
• Nedelsdami pataisykite nupjautus kraštus ir įbrėžimus suderinamais remontiniais dažais.
• Pasirinkite tvirtinimo detales ir poveržles, kurios yra suderinamos su danga, kad sumažintumėte galvaninę koroziją.
• Vykdykite nurodytą šoninio rato ir pabaigos rato informaciją. Vietose, kuriose pučia stiprus vėjas, padidinkite tvirtinimo detalių tankį šalia kraštų ir keterų.
• Prieš dėdami lakštus patikrinkite atstumą tarp kojelių ir išlygiavimą. Neteisingai išlygintos garbanos gali sukelti matomą bangavimą ir įtempti šonkaulius.

Klausimai iš projektų

Kokio nuolydžio reikia stogui be hidroizoliacinės membranos?

A slope of 5% or more is typical for single-skin profiles. Lower slopes may be used in special cases, but additional sealing and drainage measures must be designed and reviewed by the project engineer.

Kaip pasirinkti cinko dangos svorį?

Pirmiausia reikėtų įvertinti aikštelės atmosferos korozijos kategoriją. Švelniose kaimo vietovėse gali būti nuo 40 g/m² iki 90 g/m². Pakrantės ar pramoninėms zonoms dažnai reikia 150 g/m² ar daugiau arba lygiaverčio našumo aliuminio-cinko dangos.

Ar lakštus galima montuoti ant lenktų stogų?

Kai kurie profiliai gali būti išlenkti dideliu spinduliu. Mažiausias spindulys priklauso nuo briaunų aukščio, lakšto storio ir dangos lankstumo. Gamintojas turi patvirtinti formavimo limitą prieš pateikdamas užsakymą.

Kas sukelia spalvų skirtumus tarp partijų?

Spalvos gali skirtis, kai ritės gaminamos iš skirtingų gamybos serijų. Dideliam stogui ar sienai saugiau užsakyti visas medžiagas tam pačiam paviršiui iš vienos ritės partijos. Kai tai neįmanoma, paprašykite spalvos rodmens ir nustatykite leistiną nuokrypį, pvz., ΔE ≤ 1,5.

Pirkimo ir apžiūros kontrolinis sąrašas

• Prieš gamindami, malūno sertifikate patvirtinkite pagrindo klasę ir dangos svorį.
• Paprašykite tikrosios dažų spalvos pavyzdžio ir patvirtinkite jį prieš pjaustydami ritę.
• Priimdami patikrinkite lakšto storį, briaunų aukštį ir efektyvų plotį. Atmeskite medžiagą, kuri neatitinka tolerancijos.
• Patikrinkite, ar dangoje nėra įbrėžimų, ritės nutrūkimų ar netolygios spalvos. Nedidelius pažeidimus galima pataisyti, tačiau didelius pažeidimo plotus reikia pakeisti.
• Jei stogas turi atitikti tam tikrą vėjo pakėlimo koeficientą, paprašykite pasirinkto profilio ir tvirtinimo detalių testo duomenų arba skaičiavimų.
• Projektams, kuriuose gaisras kelia susirūpinimą, atminkite, kad vienas metalo lakštas yra nedegus, tačiau visas stogo komplektas gali apimti degią izoliaciją arba paklotą, kuris turi būti įvertintas atskirai.
