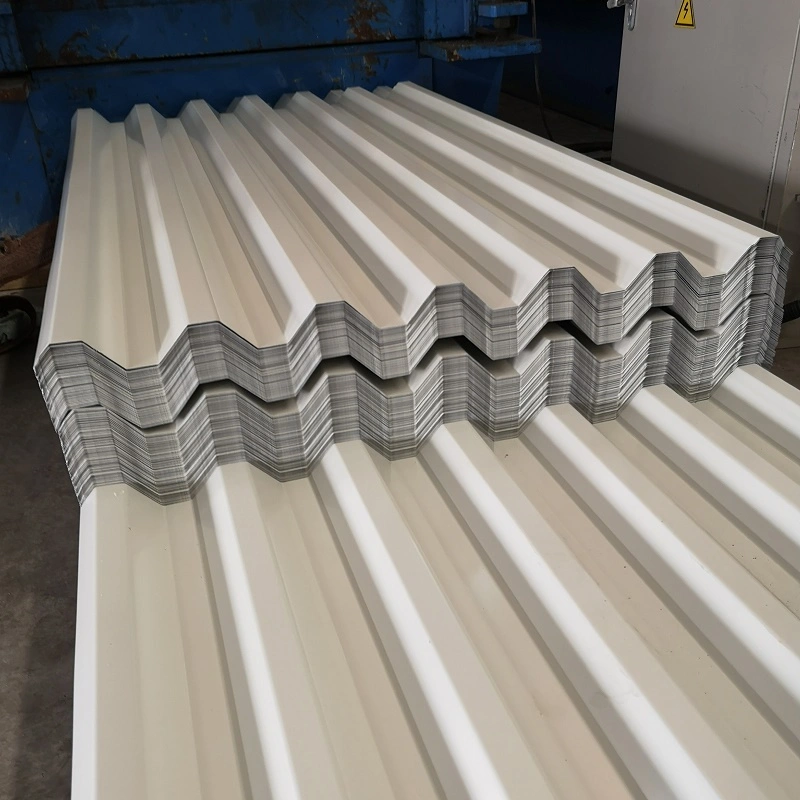

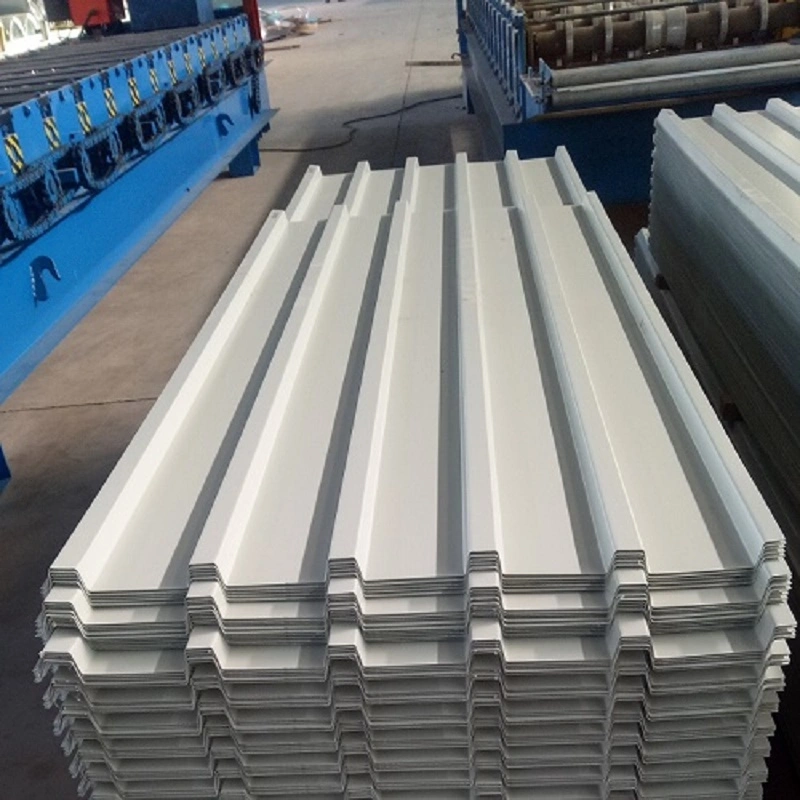

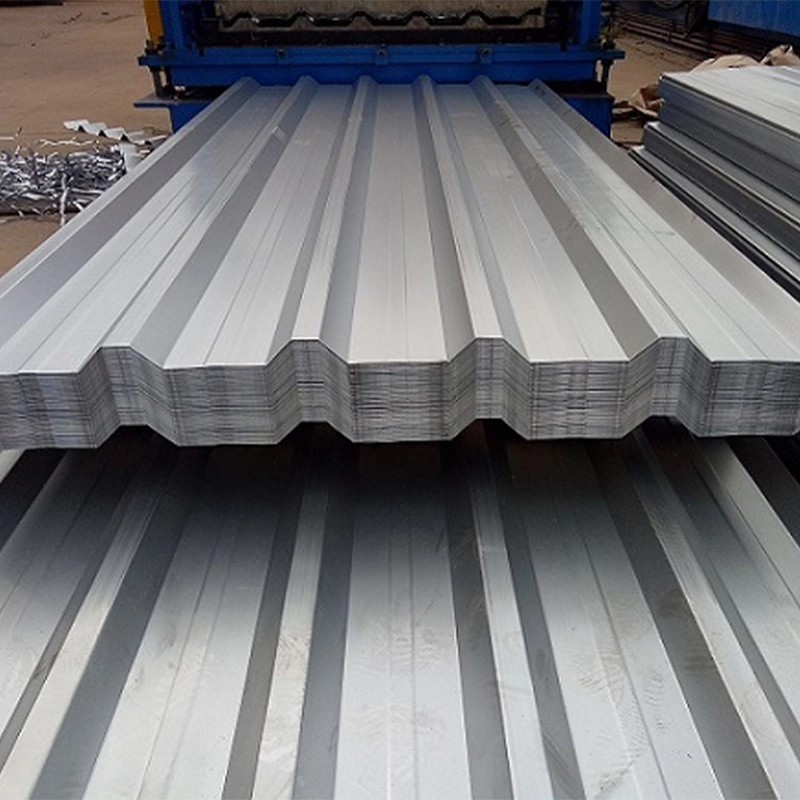

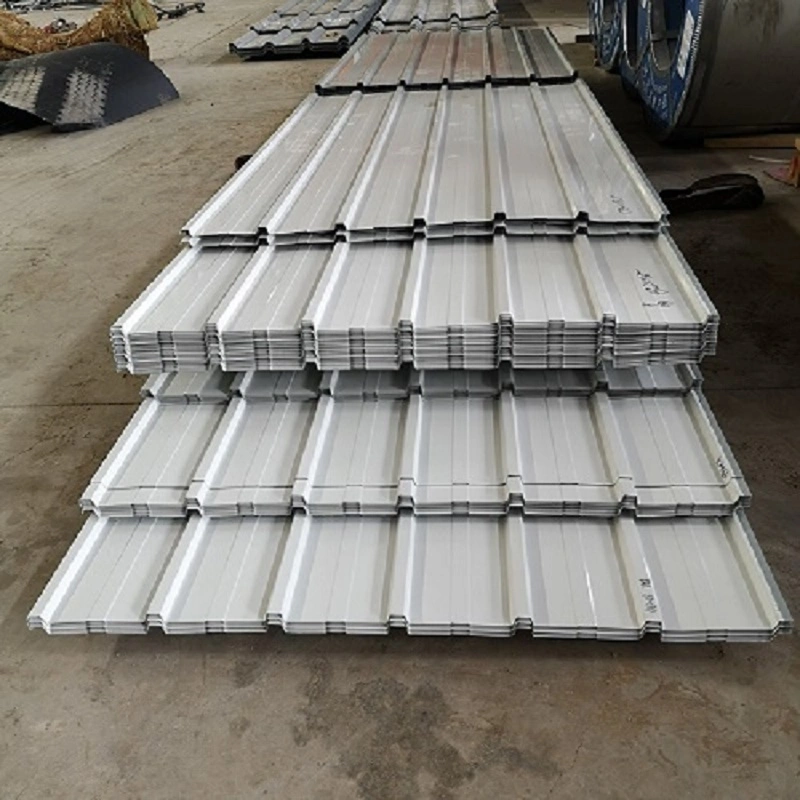

Spalvota gofruoto plieno lakštas

Spalvotas gofruotas plieno lakštas gaminamas iš iš anksto dažyto plieno ritės formuojant gofruotą profilį. Pagrindinė ritė yra šaltai valcuotas arba karštai cinkuotas plienas, kurio rūšys yra DX51D, Q195 arba SGCC. Prieš dažant paviršius nuriebalinamas, fosfatuojamas ir chromuojamas. Tada ritė padengta voleliu, paprastai poliesteriu arba PVDF, kurios viršutinės pusės sausos plėvelės storis yra nuo 15 μm iki 25 μm, o užpakalinės pusės storis yra nuo 5 μm iki 10 μm. SENBO tiekia šiuos lakštus patikrinęs ritės storį, dangos svorį ir paviršiaus būklę, o rulonų formavimo procesas apima periodinį profilio geometrijos patikrinimą.

Spalvotas gofruotas plieno lakštas šaltai formuojamas į lygiagrečių briaunų ir slėnių skerspjūvį. Ši forma užtikrina didelį išilginį lenkimo standumą ir veiksmingą vandens nutekėjimą, išlaikant medžiagos storį nuo 0,2 mm iki 1,2 mm. Įprasti profiliai yra YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 ir YX51-250-750. Efektyvus padengimo plotis svyruoja nuo 300 mm iki 1150 mm. Lakšto ilgis pjaustomas pagal užsakymą. Gaminys atitinka GB/T 12755-2008, kuriame nurodyti medžiagų sudėties, mechaninių savybių, dangos ir matmenų leistinų nuokrypių reikalavimai.

Pagrindinės specifikacijos

Produkto charakteristikos

• Lengvas svoris ir pakankamas standumas:Gofruotas profilis padidina lenkimo standumą nepridedant medžiagos storio, o tai padeda sumažinti konstrukcijos apkrovas.
• Efektyvus drenažas:Lygiagretus šonkaulio ir slėnio raštas lietaus vandenį greitai perkelia į karnizą ir sumažina skersinių persidengimų skaičių.
• Apsauga nuo korozijos:Cinkuotas arba Al-Zn metalinis sluoksnis ir organinis viršutinis sluoksnis suteikia du barjerus nuo atmosferinės korozijos.
• Spalvos ir dydžio lankstumas:Galimos RAL spalvos, o lakšto ilgį, storį ir profilį galima reguliuoti pagal projekto brėžinius.
• Greitas montavimas:Gamykloje surenkami lakštai montuojami tiesiai ant garbanų, o tai sutrumpina darbus vietoje, palyginti su liejamomis arba mūrinėmis sistemomis.

Lauko taikymo pavyzdžiai

1. Pramoninių pastatų stogų ir sienų aptvarai

Šios spalvomis padengtos gofruoto plieno lakštai dažnai naudojami stogams ir sienoms pramoninėse įmonėse ir sandėliuose. 760 tipo profilis yra įprastas stogo dangoms, nes jo geometrija palaiko gerą drenažą ir riboja šoninių perdangų skaičių. Viename pakrantės projekte 48 000 m² gamykloje Southeast Copper Industry buvo naudojamas spalvotas plieninis stogas su paskirstyta fotoelektros sistema. Stogas puikiai veikė regiono lietingomis sąlygomis, o tai rodo medžiagos tinkamumą dideliems gamykliniams vokams.

2. Moduliniai pastatai ir laikinosios konstrukcijos

Gofruoti spalvoti lakštai puikiai tinka modulinei ir laikinajai konstrukcijai, nes yra lengvi, lengvai pjaustomi ir greitai montuojami. Šanchajaus Nanhe filialo linijos parko projektas apėmė stotį, kuri per 45 dienas buvo pastatyta naudojant spalvotą gofruotą stogo dangą ir modulinius metodus. Panašios programos apima surenkamas kajutes, laikinus biurus, aikštelių lentynas ir stogelius.

3. Specialūs korpusai

Profilis taip pat naudojamas tam tikrose specializuotose aplinkose, pavyzdžiui, laivo kajučių interjeruose. Tokiu atveju bangavimas suteikia paviršiaus lygumą ir vizualinę struktūrą, tuo pačiu sumažinant už plokštės reikalingą lengvo plieno karkaso kiekį.

Svetainės tvarkymo ir įrengimo pastabos

• Lakštus laikykite sausus ir laikykite ant lygių atramų. Jei reikia laikyti lauke, naudokite orui pralaidų dangtelį ir pakelkite krūvą.
• Ryšulius tvarkykite plačiais stropais, kad nepažeistumėte briaunų ar nesubraižytumėte dažų.
• Pjovimui naudokite žirkles arba kramtukus. Venkite abrazyvinių diskų, kurie skleidžia šilumą ir gali pažeisti dangą nupjautoje vietoje.
• Nurodykite tvirtinimo detales ir poveržles, suderinamas su lakštų danga, kad sumažintumėte galvaninę koroziją.
• Sekite gamintojo pateiktą informaciją apie šoninius ir galutinius ratus. Užtepkite sandariklį ten, kur nurodyta stogo nuolydžiui ir vėjo zonai.
• Prieš dėdami lakštus patikrinkite kojelės išlygiavimą. Netinkamas išsidėstymas gali sukelti matomą bangavimą ir įtempti šonkaulius.

Kokybės kontrolė ir dokumentacija

Malūno sertifikatai turėtų patvirtinti netauriųjų metalų klasę, cinkuotos dangos svorį ir dažų plėvelės storį. Gamybos metu profilio matmenys, tokie kaip briaunų aukštis, žingsnis ir efektyvus plotis, yra reguliariai tikrinami. Prieš išsiunčiant lakštai tikrinami, ar nėra dangos defektų, paviršiaus įbrėžimų ir matmenų tikslumo. Dideliems projektams, jei reikia, pavyzdžiai gali būti siunčiami trečiosios šalies druskos purškimui arba pagreitinto oro poveikio bandymams.

Atrankos svarstymai

• Prieš pasirinkdami cinkuotos dangos svorį ir dažų tipą, nustatykite aikštelės atmosferinės korozijos kategoriją.
• Kad pasirinktumėte tinkamą lakšto storį ir profilį, patvirtinkite projektinę vėjo apkrovą ir atstumą tarp galiukų.
• Peržiūrėkite stogo nuolydį ir drenažo išdėstymą, kad išvengtumėte tvenkinių ir užtikrintumėte, kad vanduo tekėtų į karnizą.
• Ilgiems ištisiniams lapams suplanuokite transportavimo maršrutą ir prieigą prie vietos. Jei transportavimas ribotas, gali būti pasirinktas ritininis formavimas vietoje.
• Jei pastatas yra didelio gaisro pavojaus zonoje, atkreipkite dėmesį, kad pats metalo lakštas yra nedegus, tačiau bendra stogo konstrukcija, įskaitant izoliaciją, turi būti vertinama atskirai.

Dažnai užduodami klausimai

Kaip pasirinkti PE ir PVDF dangas?

PE yra standartinė, ekonomiška apdaila bendriems pramoniniams pastatams švelnioje aplinkoje. PVDF geriau išlaiko spalvą ir atsparumą UV ir druskos purslams, todėl geriau tinka pakrantėse arba labai korozinėse vietose. Pasirinkimas turi atitikti numatomą projekto tarnavimo laiką ir aplinkos poveikį.

Koks yra minimalus stogo nuolydis naudojant gofruotus spalvotais lakštus?

Paprastai rekomenduojamas 5 % nuolydis varžtais pritvirtintoms sistemoms. Žemesniuose šlaituose reikia papildomo sandarinimo ir drenažo konstrukcijos, o priimtiną minimumą turi patvirtinti projekto inžinierius, atsižvelgdamas į vietinį kritulių intensyvumą.

Ar šiuos lakštus galima montuoti ant lenktų stogų?

Kai kurie profiliai gali būti išlenkti dideliu spinduliu formuojant ritinį arba stabdant presu. Minimalus spindulys priklauso nuo lakšto storio, briaunų geometrijos ir dangos lankstumo. Tiekėjas turi patvirtinti formavimo limitą prieš pateikdamas užsakymą.

Kaip išlaikoma spalvų nuoseklumas ant didelio stogo?

Visus lakštus tam pačiam paviršiui, kai tik įmanoma, reikia užsakyti iš tos pačios ritės partijos. Jei neišvengiama kelių partijų, paprašykite spalvų rodmenų ir susitarkite dėl tolerancijos, pvz., ΔE ≤ 1,5. Tinkama laikymo ir montavimo seka taip pat padeda išvengti matomų pokyčių.
