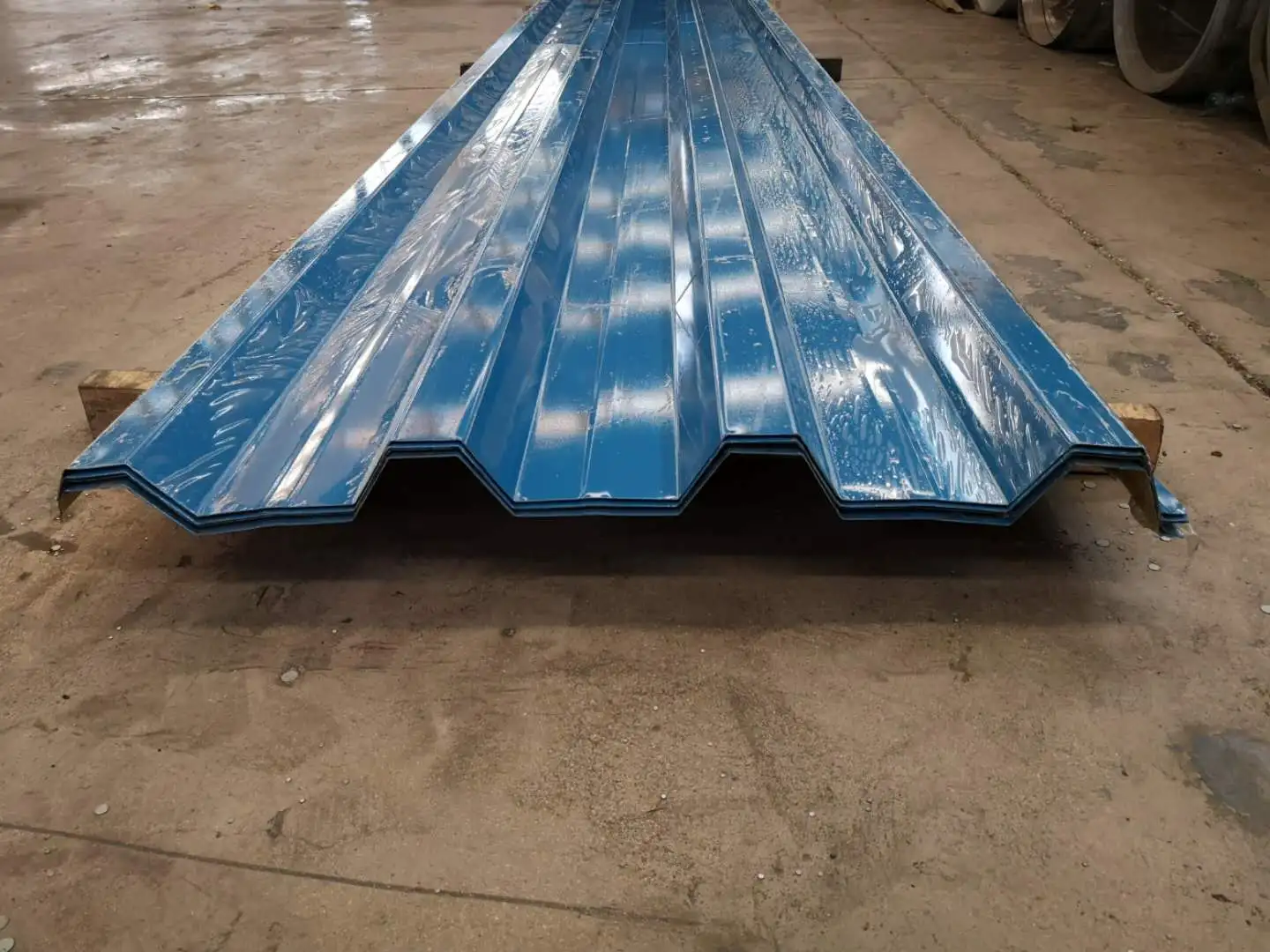

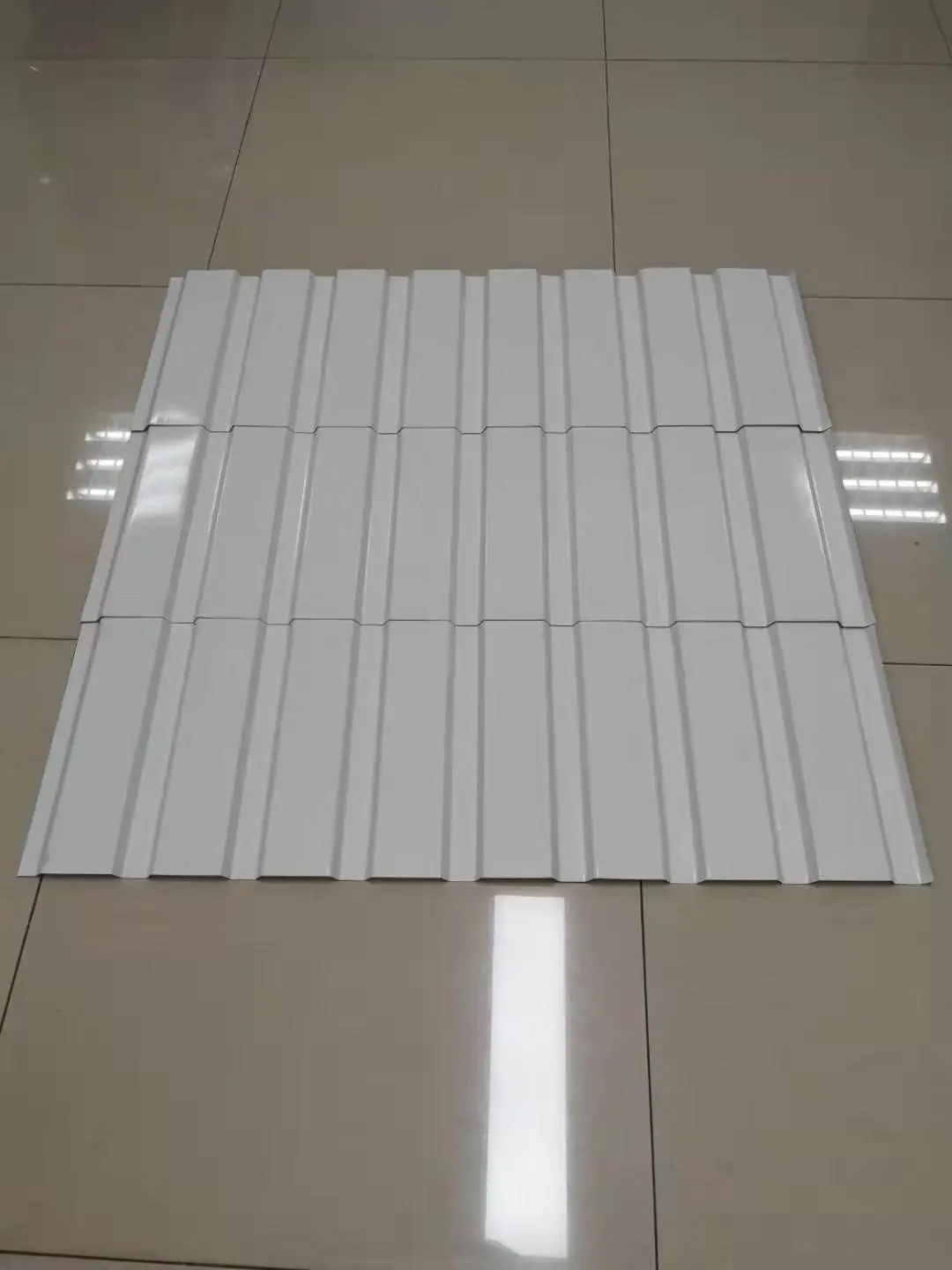

Spalvota padengta profiliuoto plieno lakštai

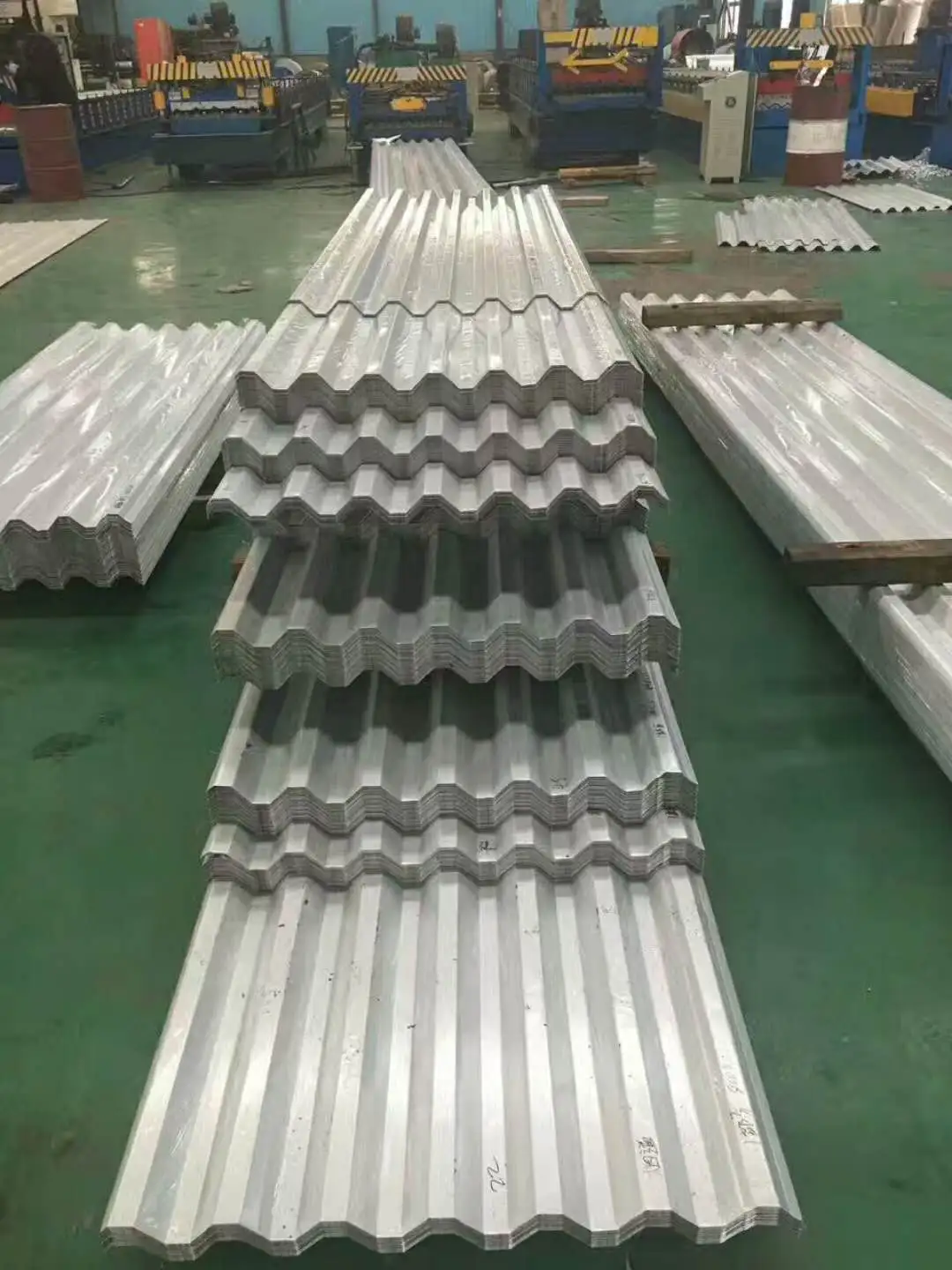

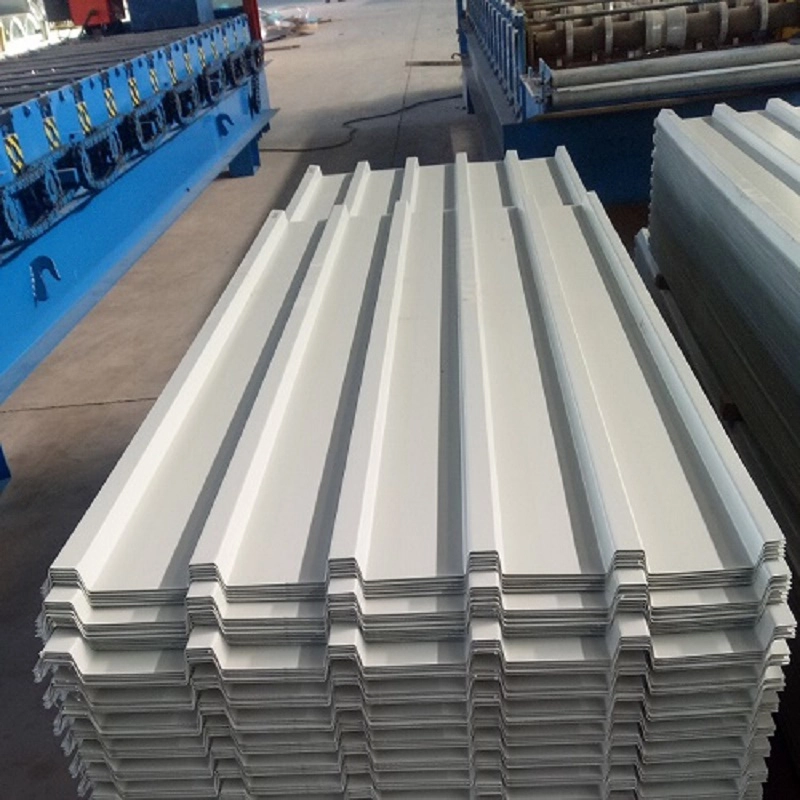

Spalvoti profiliuoti plieno lakštai gaminami šalto valcavimo būdu formuojant spalvotai dengtus plieno ritinius į gofruotus profilius. Jie naudojami kaip stogo danga, sienų apdaila, vidaus ar išorės apdaila pramoniniams pastatams, sandėliams ir didelio tarpatramio plieninėms konstrukcijoms. Kiekvieną lakštą sudaro plieninis substratas, užtikrinantis mechaninį atsparumą, metalinė danga, apsauganti nuo korozijos, ir organinė danga, kuri užtikrina atsparumą oro sąlygoms ir išvaizdą. SENBO šiems profiliams eksploatuoja kelias valcavimo linijas, savo viduje tikrindama profilio geometriją, dangos storį ir netauriųjų metalų rūšį.

Pagrindinė medžiaga ir danga

Žaliava yra šalto valcavimo arba karšto valcavimo plieno juosta, paprastai tiekiama 1000 mm pločio serijomis. Takumo stiprumo klasės apima 250 MPa, 280 MPa, 320 MPa, 350 MPa ir 550 MPa. Dangos struktūra atitinka GB/T 12754. Įprastoje konfigūracijoje naudojami du viršutinio sluoksnio sluoksniai priekinėje pusėje ir vienas sluoksnis gale. Poliesterio (PE) arba fluorokarbono (PVDF) dangos parenkamos pagal reikiamą atsparumą oro sąlygoms. Konkretus dangos tipas patvirtinamas užsakymo metu.

Gaminio specifikacijos

Įprasti storiai svyruoja nuo 0,4 mm iki 1,6 mm. Stogo dangoms ir sienų apmušalams paprastai naudojamas mažiausiai 0,5–0,6 mm, o svarbių pastato išorės dalių storis neturi būti mažesnis nei 0,6 mm. Laikančiųjų grindų paklotai gali būti stori iki 2 mm arba 3 mm. Gofravimo aukštis svyruoja nuo 10 mm iki 200 mm. Nestandartoms sekcijoms pageidautina, kad aukščio ir storio santykis būtų mažesnis nei 200. Efektyvus plotis priklauso nuo profilio. Plačiai naudojami profiliai yra YX35-125-750 (35 mm briaunos aukštis, 750 mm efektyvus plotis), Jiaochi 760 (YX51-380-760) ir Jiaochi 820.

Techninės specifikacijos

Veiklos patikrinimas

1. Lengvas ir labai tvirtas

Profiliuoto spalvoto plieno lakštai sveria nuo 6 kg/m² iki 10 kg/m², o tai yra žymiai mažesnis nei tradicinės betono ar mūro dangos. Takumo stipris svyruoja nuo 250 MPa iki 550 MPa, užtikrinantis gerą diafragmos standumą ir apkrovą. „Huangshi Daye Special Steel“ pagrindinėse dirbtuvėse 13 200 m² plote buvo sumontuoti profiliuoti stogo lakštai YX114-333-666, kurių netauriųjų metalų storis yra 0,8 mm vien tik BC tarpatramiui, o tai patvirtina tinkamumą dideliems pramoniniams stogams.

2. Statybos efektyvumas

Produktas palaiko tiek gamyklinį paruošimą, tiek rulonų formavimą vietoje. Anhui Chaolong Optoelectronics gamyklos projekte transporto priemonėse sumontuotos ritininio formavimo mašinos gamino lakštus vietoje, todėl juos buvo galima nedelsiant sumontuoti ir išvengti transportavimo pažeidimų. Šarnyriniai strėlės keltuvai padeda nustatyti padėtį, padidina montavimo efektyvumą 70 % ir sumažina rankų darbą dideliame aukštyje 60 %. Projektas apėmė daugiau nei 76 000 m². Landžou esančioje Yugang Material Yard uždaroje saugykloje, didžiausioje šiaurės vakarų Kinijoje esančioje vamzdinėje santvaroje, stogo plokštėms buvo naudojamas 0,6 mm storio didelio stiprumo karštai cinkuotas plienas su spalvota profiliuota apdaila. Įrengus ilgą tarpatramį, sumažėjo stogo persidengimų skaičius.

3. Atsparumas oro sąlygoms ir apsauga nuo korozijos

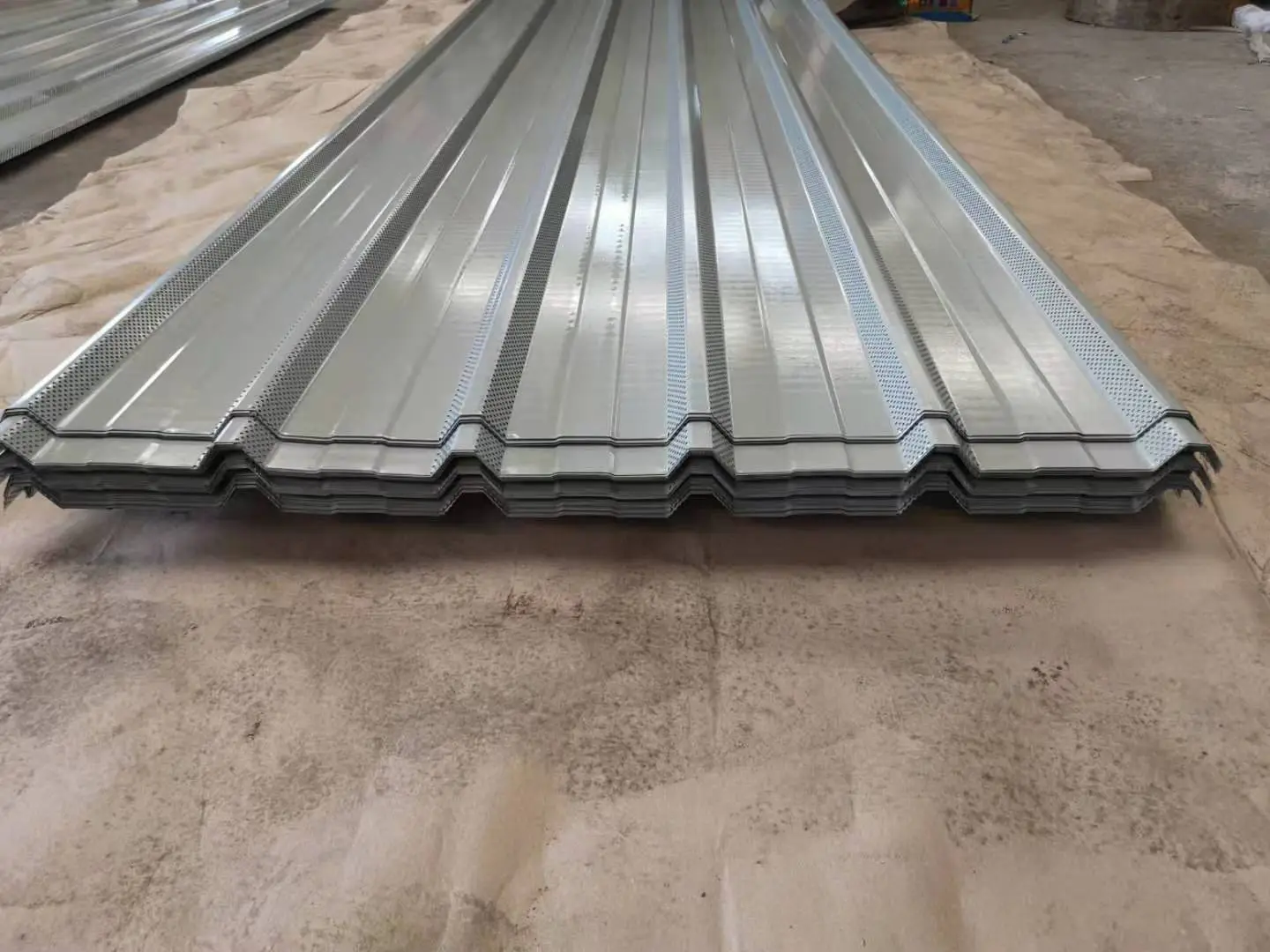

Išorinė danga užtikrina savaiminio išsivalymo savybes ir ilgalaikį atsparumą oro sąlygoms. Dangų sistemas galima pritaikyti prie korozinės aplinkos. Karštai cinkuotiems pagrindams standartinis dvipusės dangos svoris yra ne mažesnis kaip 90 g/m², jei nenurodyta kitaip. Aliuminio ir cinko lydinio pagrindams minimalus kiekis yra 50 g/m² kiekvienoje pusėje. Kai kompozitinio stogo apatinis lakštas veikia kaip perforuota garsą sugerianti plokštė, skylės dydis ir tarpai turi būti nustatomi pagal akustinę konstrukciją.

4. Struktūrinė sauga ir standartai

GB/T 12755-2008 nurodytas profiliuoto plieno lakštų medžiagų pasirinkimas, profilio konfigūracija, techniniai reikalavimai, matmenų leistinos nuokrypos ir kokybės patikra. Norint išvengti matomų spalvų skirtumų, patartina užsakyti visus lakštus vienam stogo ar sienos projektui iš tos pačios gamybos partijos.

Produkto charakteristikos

• Reguliuojamas stiprumas ir profilis:Takumo stipris nuo 250 MPa iki 550 MPa ir briaunų aukštis nuo 10 mm iki 200 mm leidžia lakštui prisitaikyti prie skirtingų tarpatramių ir apkrovos sąlygų.
• Mažas svoris:Esant 6 kg/m² iki 10 kg/m², lakštas sumažina konstrukcines apkrovas ir pamatų sąnaudas, palyginti su sunkesnėmis apdailos medžiagomis.
• Formavimo vietoje galimybė:Transporto priemonėse sumontuotos ritininio formavimo mašinos gali gaminti lakštus statybvietėje, sumažindamos transportavimo žalą ir įgalindamos nedelsiant sumontuoti.
• Dangos lankstumas:PE ir PVDF sistemos siūlo skirtingą pusiausvyrą tarp sąnaudų ir patvarumo lauke, o dangos svoris yra pritaikytas aplinkai.
• Platus profilių asortimentas:Įprasti profiliai, tokie kaip YX35-125-750 ir Jiaochi 760, atitinka įvairius architektūrinius ir konstrukcinius poreikius.

Tipinės programos

• Stogo ir sienų dengimas pramonės įmonėms ir logistikos sandėliams.
• Dideli viešieji pastatai, tokie kaip oro uostų terminalai, stadionai ir parodų centrai.
• Plieninių konstrukcijų pastatai, kuriems reikalingi profiliuoti plieno lakštai pagal GB/T 12755-2008.
• Kompozitinis grindų paklotas, kuriame rekomenduojamas karštai cinkuotas plienas, kurio storis ne mažesnis kaip 0,8 mm.

Montavimo ir tvarkymo gairės

• Prieš pradėdami montuoti lakštą, patikrinkite, ar atraminės garbanos yra sulygiuotos.
• Pakelkite ryšulius plačiais stropais, kad išvengtumėte šonkaulių iškraipymo.
• Lakštus supjaustykite žirklėmis arba pjaustytuvais, kurių kraštai švarūs nepažeidžiant dangos.
• Norėdami išvengti galvaninės korozijos, naudokite tvirtinimo detales su poveržlėmis, kurios atitinka dangos sistemą.
• Laikykitės nurodytų persidengimo ir sandarinimo detalių galiniuose ir šoniniuose sluoksniuose.
• Jei tai yra lenkta, prieš formuodami su tiekėju patikrinkite minimalų lenkimo spindulį.

Dažni klausimai

Kaip pasirinkti tinkamą stogo briaunų aukštį ir profilį?

Riebalų aukštis turi įtakos lenkimo standumui ir perdangos gebėjimui. Trumpam tarpatramiui gali pakakti žemų briaunų, pvz., 35 mm. Didesniems tarpatramiams ar didesnėms apkrovoms reikalingi gilesni profiliai, pvz., 51 mm ar daugiau. Profilis turi būti parenkamas remiantis tarpatramių lentelėmis ir projektiniais skaičiavimais, o ne vien išvaizda.

Koks minimalus profiliuotų spalvotų plieno lakštų stogo nuolydis?

Nuo 2% iki 5% nuolydis būdingas ištisinio ilgio lakštams be galinių sluoksnių. Žemesni šlaitai padidina vandens telkšojimo riziką, o tai gali sutrumpinti dangos tarnavimo laiką. Taip pat reikėtų atsižvelgti į vietinį kritulių intensyvumą ir drenažo projektą.

Ar šiuos lakštus galima naudoti lenktiems stogams?

Taip, daugelis profilių gali būti išlenkti iki didelio spindulio rulono formavimo arba presavimo stabdymo būdu. Mažiausias spindulys priklauso nuo lakšto storio, briaunų geometrijos ir dangos tipo. Rekomenduojama iš anksto suderinti su gamintoju.

Koks dangos svoris rekomenduojamas pakrantėse ar pramoninėse zonose?

Pakrantėse arba korozinėje pramoninėje aplinkoje pirmenybė teikiama Al-Zn padengtam pagrindui, kurio kiekvienoje pusėje yra ne mažiau kaip 50 g/m², ir dažnai nurodomas PVDF viršutinis sluoksnis. Labai agresyviomis sąlygomis gali prireikti didesnio dangos svorio arba papildomų apsaugos priemonių.

Kokybės kontrolė ir dokumentacija

Tiekėjai turėtų pateikti pagrindinio plieno ir dangos storio įrašų malūno bandymo sertifikatus. Profilio matmenys ir paviršiaus būklė tikrinami gamybos metu ir prieš išsiunčiant. Projektams, kuriems reikalingas konkretus vėjo pakėlimas arba konstrukcinis veikimas, pareikalavus gali būti pateiktos bandymų ataskaitos arba skaičiavimai.

Atrankos svarstymai

• Prieš pasirinkdami lakšto storį ir profilį, patvirtinkite projektuojamus vėjo apkrovos ir tarpatramio reikalavimus.
• Dangų sistemą rinkitės atsižvelgdami į projekto poveikį aplinkai ir numatomą tarnavimo laiką.
• Užsisakykite visus lakštus vienam aukščiui arba stogo plokštumai iš tos pačios gamybos partijos, kad užtikrintumėte spalvų nuoseklumą.
• Aptarkite ruloninio formavimo vietoje naudojimą, jei transportavimas arba ilgas lakštų ilgis kelia susirūpinimą.
