Nerūdijančio plieno švarios patalpos plokštės, taip pat žinomos kaip valymo plokštės, yra daugiasluoksnės struktūros plokštės, pagamintos naudojant sudėtinį procesą.SENBO statybinės medžiagostiekia šias plokštes kontroliuojamoms farmacijos, medicinos, elektronikos ir maisto pramonės aplinkoms, daugiausia dėmesio skiriant medžiagų suderinamumui ir ilgalaikiam veikimui.
Plokštes sudaro metalinės apdailos medžiagos ir funkcinė šerdis. Apdailos parinktys apima spalvotą plieną, nerūdijantį plieną, aliuminio lydinį ir titano-cinko lydinį, kurių tipinis storis yra 0,4–0,8 mm. Paviršiaus dangos yra PE (poliesteris), PVDF (fluorangliavandenis) ir HDP (didelio patvarumo poliesteris). Apdailos medžiagos sukurtos taip, kad šviesos atspindžio koeficientas būtų 0,6–0,8, o tai padeda palaikyti pastovias apšvietimo sąlygas švarioje patalpoje.
Produktams, turintiems antimikrobinių savybių, į dangą įtraukiamos antimikrobinės medžiagos. Šios medžiagos yra skirtos slopinti įprastų patogeninių bakterijų, tokių kaip Staphylococcus aureus, Escherichia coli ir Pseudomonas aeruginosa, augimą. Pagrindinė medžiaga parenkama atsižvelgiant į atsparumą ugniai, stiprumo reikalavimus ir funkcinius poreikius, įskaitant akmens vatą, stiklo-magnio akmens vatą, aliuminio korį, popierinį korį, magnio oksisulfatą, siliciu modifikuotą akmens vatą ir gipsą.
Šioje lentelėje palyginamos pagrindinės trijų dažniausiai naudojamų 50 mm storio plokščių pagrindinių medžiagų savybės. Visos vertės pagrįstos standartinėmis laboratorinių tyrimų konfigūracijomis; faktinės savybės gali skirtis priklausomai nuo plokštės konstrukcijos ir montavimo sąlygų.
| Pagrindinės medžiagos tipas | Šerdies tankis | Skydelio svoris (50 mm) | Lanksti apkrova (50 mm) | Atsparumo ugniai įvertinimas | Hidrofobiškumas |
|---|---|---|---|---|---|

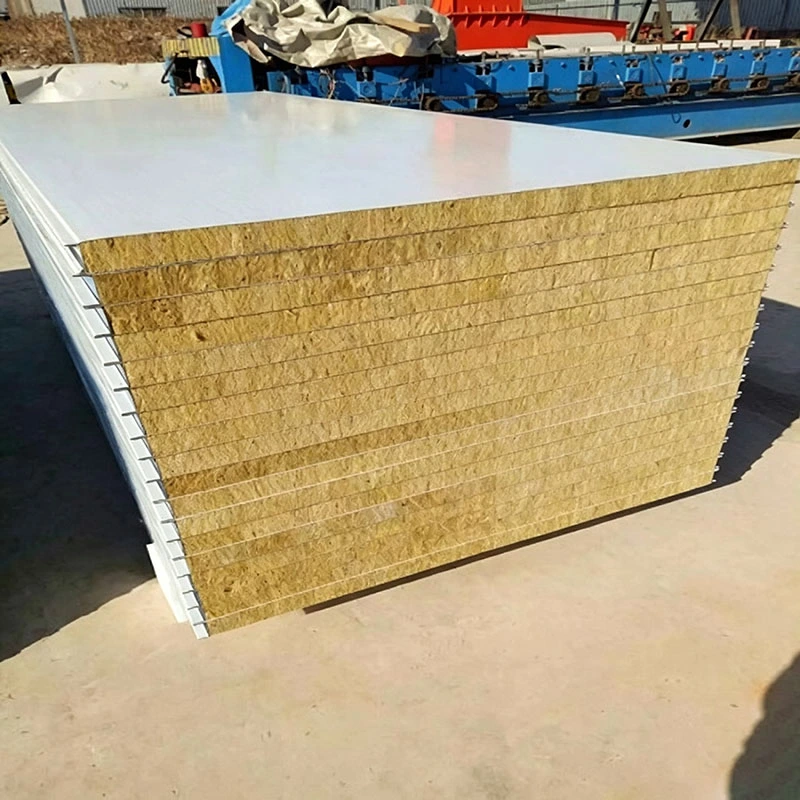

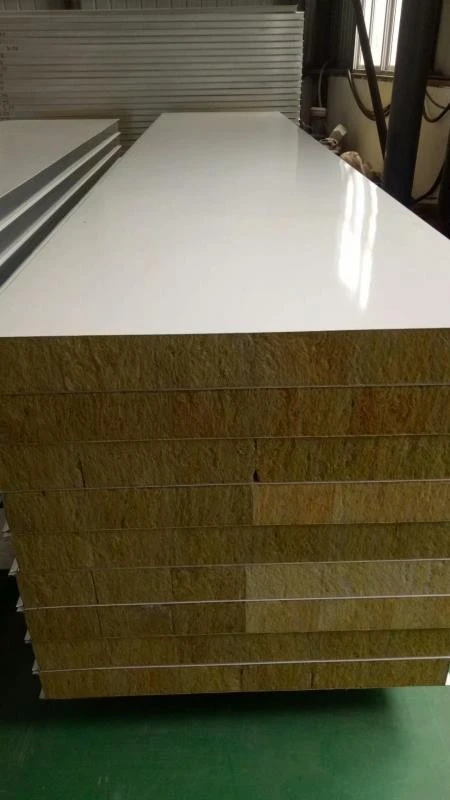

| Roko vata | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 min | ≥ 98 % |
| Stiklo-magnio akmens vata | — | 17–23 kg/m² | 1,25 kN/m² | 60 min | — |

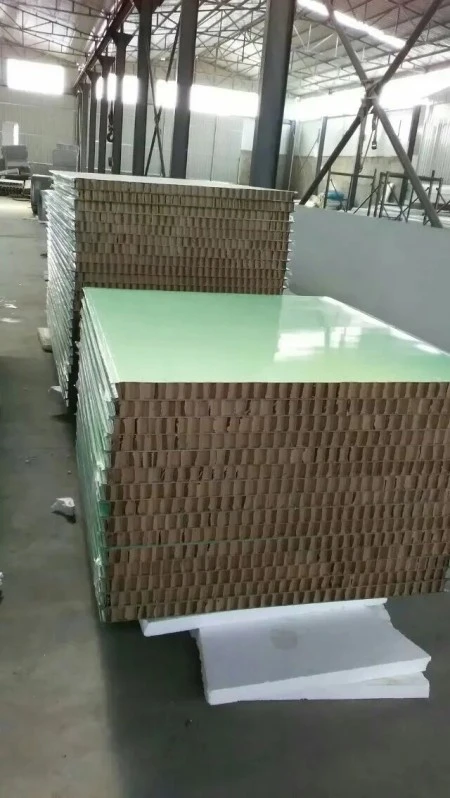

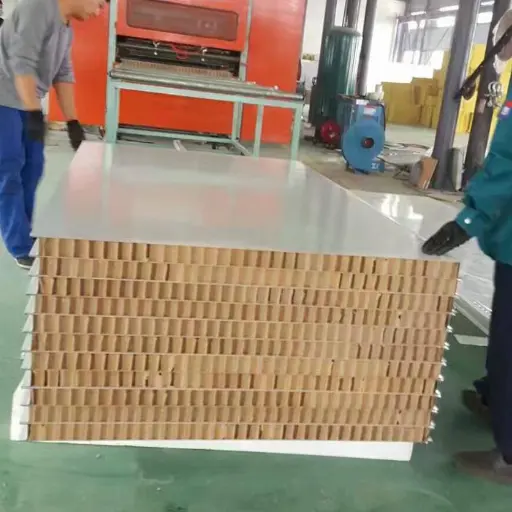

| Aliuminio korio | — | 10–15 kg/m² | 1,0 kN/m² | 41 min | — |
Atsparumo ugniai vertės nurodo 50 mm plokštę standartinėje sienos konfigūracijoje, išbandyta pagal atitinkamą ugnies bandymo metodą. Bandymų ataskaitas galima gauti paprašius.
Standartiniai plokščių pločiai yra 980 mm ir 1180 mm centrinio sujungimo tipams, o 950 mm ir 1150 mm – įlaidiniams tipams. Storis yra 50 mm, 75 mm, 100 mm ir 150 mm, galimas pritaikymas. Sienų plokščių ilgis svyruoja nuo 100 mm iki 9000 mm, o lubų – nuo 100 mm iki 3500 mm.
Naudojamos dvi pagrindinės konstrukcinės formos. Centrinės jungties "dėžutės" plokštės turi iš anksto Z formos cinkuoto plieno briaunų kilius iš visų keturių pusių ir yra sujungtos naudojant H formos aliuminio profilius. Liežuvio ir griovelio plokštėse naudojama tarpinė jungtis, kuri užtikrina tvirtesnį jungties sandarinimą. Pasirinkimas tarp šių formų priklauso nuo reikalingos siūlės išvaizdos, sandarinimo savybių ir montavimo sekos.
Pagal Farmacijos švarių patalpų projektavimo kodeksą (GB 50457-2019), pertvarų sistemos turi atlaikyti 100 Pa slėgio skirtumą, o lubų sistemos turi būti ne mažesnės kaip 120 kg/m² laikomosios galios. GMP dirbtuvėse ir vakcinų gamybos linijose plokščių paviršiai taip pat turi būti atsparūs rūgštims, šarmams, druskos purškimui ir sterilizatoriams, tokiems kaip išgarintas vandenilio peroksidas (VHP). Tai užtikrina ilgalaikį patvarumą pagal dažnus dezinfekavimo protokolus.
Švarioms medicinos patalpoms, tokioms kaip operacinės ir ICU, reikalingi tankūs, lygūs plokščių paviršiai su sandariai uždarytomis jungtimis, kad būtų išvengta dulkių kaupimosi ir bakterijų dauginimosi. Pavyzdžiui, kai kuriuose operacinės projektuose antimikrobinės švarios patalpos plokštės yra nurodytos palaikyti mažai mikrobų turinčią aplinką. Neorganinės iš anksto padengtos plokštės su kalcio silikato pagrindais ir poliesterio paviršiaus dangomis yra vienas iš šių sudėtingų parametrų variantų, paprastai parduodamas 1220 × 2440 × 6 mm lakštais.
Maisto perdirbimo įrenginiai ir centrinės virtuvės turi atitikti antimikrobinius ir kovos su pelėsiu reikalavimus pagal GB 50687-2011. Tokios aplinkos švarios patalpos plokštės turėtų atlaikyti dažną valymą ir padėti išlaikyti higienišką gamybos plotą. Lygūs, neporėti paviršiai supaprastina sanitariją ir sumažina užteršimo riziką.
Lustų gamybos ir ekrano skydų įrenginiai turi specifinius antistatinius reikalavimus pagal GB 50472-2008. Pagrindinėse gamybos vietose rekomenduojamos išmontuojamos pertvarų sistemos, kuriose nėra silikono, kad būtų galima pasiekti įrangą ir reguliuoti procesą nesukeliant užteršimo kietosiomis dalelėmis.
Laboratorinėms švarioms zonoms reikalingi sienų paviršiai, kurie atsparūs cheminiams reagentams ir laikui bėgant išliktų stabilūs. Plokštės, sujungtos su aliuminio profiliais ir besiūliu blokuojančiu dizainu, padeda išlaikyti jungties vientisumą ir neleidžia kauptis dulkėms. Kai kuriuose dideliuose laboratoriniuose projektuose tokio tipo plokštės buvo naudojamos išorės sienų apdailai, kur būtinas cheminis atsparumas.
Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais bandymų standartais. Bandymų ataskaitas ir sertifikatus galima gauti paprašius. Norėdami sužinoti konkrečią standartinę versiją ir bandymo konfigūraciją, žr. faktinę bandymo ataskaitą.
| Veiklos rodiklis | Parametras / specifikacija | Pastabos / Standartinis pagrindas |
|---|---|---|
| Apdailos medžiaga | Spalvotas plienas / Nerūdijantis plienas / Aliuminio lydinys / Titano-cinko | Storis: 0,4–0,8 mm |
| Paviršiaus dengimas | PE / PVDF / HDP | Šviesos atspindžio koeficientas: 0,6–0,8 |
| Pagrindinės medžiagos tipas | Akmens vata / Stiklo-magnio akmens vata / Aliuminio korio / Popieriaus korio / MOS ir kt. | Parenkama pagal ugnies ir stiprumo reikalavimus |
| Plokštės storis | 50 / 75 / 100 / 150 mm | Pritaikoma |
| Skydelio plotis | Centrinė jungtis: 980 / 1180 mm; Liežuvis ir griovelis: 950 / 1150 mm | Pritaikoma |
| Akmens vatos plokštės lankstumas | ≥1,1 kN/m² (50 mm) | Bandymo metodas prieinamas pagal užsakymą |
| Akmens vatos plokštės hidrofobiškumas | ≥ 98 % | |
| Degimo efektyvumas | A klasė (A1) skirta akmens vatos šerdims | Už GB 8624 (dabartinė versija) |
| Atsparumo ugniai įvertinimas (50 mm) | Akmens vata: 30 min; Stiklo-magnio akmens vata: 60 min; Aliuminio koris: 41 min | Remiantis standartiniais ugnies bandymais; konfigūracijos informacija ataskaitoje |
| Garso izoliacija (50 mm) | Akmens vata: 25 dB; Stiklo-magnio akmens vata: 30 dB | |
| Lubų apkrova | ≥120 kg/m² | Farmacijos švarios patalpos reikalavimas |
| Šilumos perdavimo koeficientas | 50 mm: ≤0,95 W/(m²·K); 75 mm: ≤0,6; 100 mm: ≤0,5 | |
| Plokštumo nuokrypis | ≤2 mm | |
| Spalvų Skirtumas | ≤0,8 NBS (tame pačiame kambaryje) |

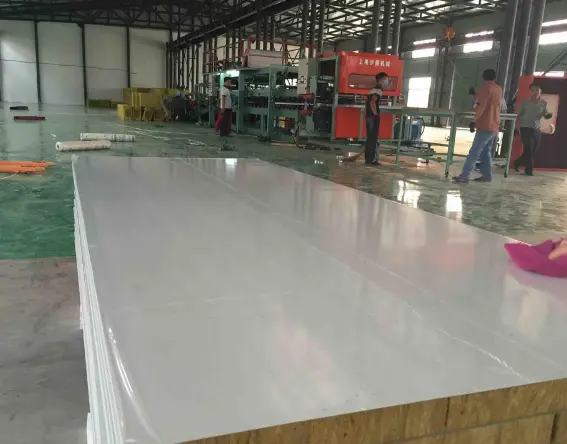

SENBO statybinės medžiagos gamina švarių patalpų plokštes automatizuotomis gamybos linijomis. Gamybos procesas apima metalo dangos paruošimą, šerdies pjovimą ir įdėjimą, klijų užtepimą, karštą presavimą, kraštų sandarinimą ir galutinį apipjaustymą. Prieš išsiuntimą kiekviena partija tikrinama dėl matmenų tikslumo, paviršiaus lygumo, sukibimo stiprumo ir dangos kokybės.
Mūsų kokybės kontrolės komanda atlieka plieno ritinių ir šerdies medžiagų gaunamų medžiagų patikrinimą, laminavimo metu atliekamus patikrinimus ir galutinę gatavų plokščių patikrą. Degimo efektyvumo, šilumos laidumo ir kitų pagrindinių parametrų bandymų ataskaitas galima pateikti kartu su siuntomis.
Norėdami parengti tikslią citatą, savo užklausoje pateikite šią informaciją:
1.Plokštės pritaikymas: sienų arba lubų sistema.
2.Reikalingas plokštės storis ir plotis.
3.Apdailos medžiaga ir storis.
4.Pirmenybė teikiama pagrindinei medžiagai (akmens vata, stiklo-magnio akmens vata, aliuminio koris ir kt.).
5.Ugnies įvertinimo reikalavimas (A, B1 klasė arba specifinė atsparumo ugniai trukmė).
6.Švarios patalpos klasifikacija arba pramonės standartas (farmacija, elektronika, maistas ir kt.).
7.Reikalavimas antistatikai (jei yra).
8.Cheminio poveikio arba dezinfekcijos protokolai (pvz., VHP, chloro pagrindu).
9.Lubų apkrovos reikalavimas (jei taikoma).
10.Pirmenybė teikiama jungties tipui: centrinė jungtis arba liežuvėlis ir griovelis.
11.Durų, langų ar atidarymo reikalavimai.
12.Projekto vieta ir numatomas kiekis.
1.Švarios pertvarų ir lubų sistemos biofarmacijos GMP dirbtuvėms ir vakcinų gamybos linijoms.
2.Ligoninių operacinių, ICU ir neigiamo slėgio izoliacijos palatų korpusų konstrukcijos.
3.Elektronikos, puslaidininkių ir lustų gamybos švarios patalpos.
4.Maisto perdirbimo švarių patalpų, pieno produktų ir centrinių virtuvių korpusų sistemos.
5.Laboratorinės švarios zonos, tiksliųjų prietaisų gamyba ir kosmoso švara aplinka.
Centrinės jungties plokštėse naudojami H formos aliuminio profiliai ir jų paviršius atrodo lygus, ištisinis. Liežuvėlių ir griovelių plokštėse naudojami susipynę briaunos, kurios užtikrina tvirtesnį sandarumą ir dažnai yra pageidaujamos ten, kur jungties vientisumas yra labai svarbus. Sprendimas priklauso nuo sandarinimo reikalavimų, montavimo sekos ir estetinių pageidavimų.
Pateikite plokštės pritaikymą (sieną ar lubas), storį, plotį, apdailos medžiagą, pagrindo medžiagą, ugnies įvertinimo reikalavimus, švarios patalpos klasifikaciją, visus antistatinio ar cheminio atsparumo poreikius, jungties tipą ir projekto vietą. Išsamus kontrolinis sąrašas pateiktas aukščiau.
Didesnis plokštės storis ir šerdies tankis paprastai padidina lenkimo standumą ir apkrovą. Farmacinėms luboms dažnai reikalinga ne mažesnė kaip 120 kg/m² keliamoji galia. Mūsų inžinierių komanda gali padėti pasirinkti konfigūraciją, atitinkančią jūsų konkrečias tarpatramio ir apkrovos sąlygas.
Galime pateikti bandymų ataskaitas apie degimo efektyvumą (GB 8624), atsparumą ugniai, šilumos laidumą, lenkimo gebą ir antimikrobinį efektyvumą (jei taikoma). Taip pat yra plieno apmušalų ir šerdies medžiagų medžiagų sertifikatai. Užsakydami nurodykite savo dokumentų reikalavimus.
Daugeliu atvejų to paties tipo plokštės gali būti naudojamos sienoms ir luboms, tačiau maksimalus lubų plokščių ilgis paprastai yra trumpesnis (3500 mm), kad būtų galima kontroliuoti deformaciją. Lubų plokštėms taip pat gali prireikti didesnės lenkimo galios. Mūsų techninė komanda gali patvirtinti, ar viena konfigūracija atitinka abi programas.
Tianjin SENBO Building Materials Technology Co., Ltd. yra švarių patalpų plokščių, rankų darbo švarių patalpų plokščių, akmens vatos švarių patalpų plokščių, švarių patalpų durų ir kitų metalinių apvalkalų gaminių gamintoja. Mūsų gamybos bazė yra Jinghai ekonominės plėtros zonoje, Tiandzine, Kinijoje, aprūpinta automatizuotomis gamybos linijomis ir keturių etapų kokybės tikrinimo procesu. Norėdami gauti daugiau informacijos apie mūsų gamyklą, sertifikatus, testavimo galimybes ir projektų nuorodas, apsilankykite mūsų svetainėjeApie muspuslapis arbasusisiekite su mūsų inžinierių komanda.
