Rankų darbo švarių patalpų plokštės

Rankų darbo švarios patalpos plokštės, taip pat žinomos kaip rankų darbo kompozicinės plokštės, yra gaubtinės medžiagos, pagamintos rankiniu būdu surenkant vidinį rėmą, o ne nuolat apdorojant gamybos liniją.SENBO statybinės medžiagostiekia šias plokštes švarių patalpų projektams, kuriems reikalingas didelis matmenų tikslumas, paviršiaus lygumas ir sandarus jungčių sandarinimas.

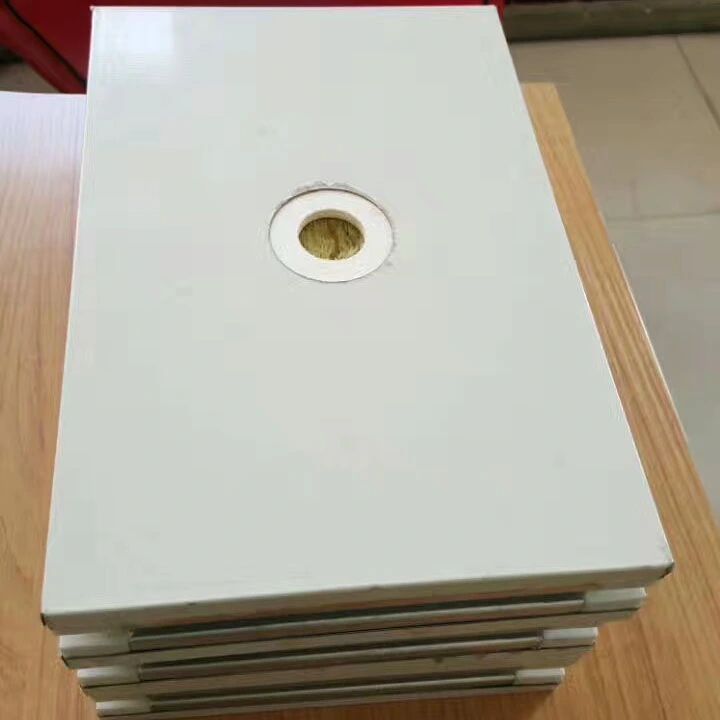

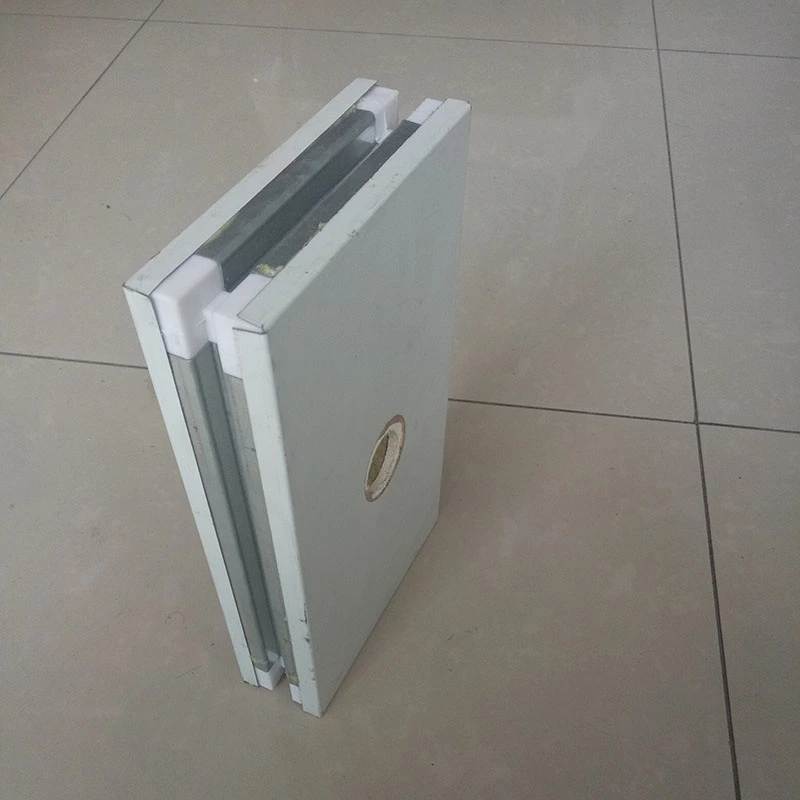

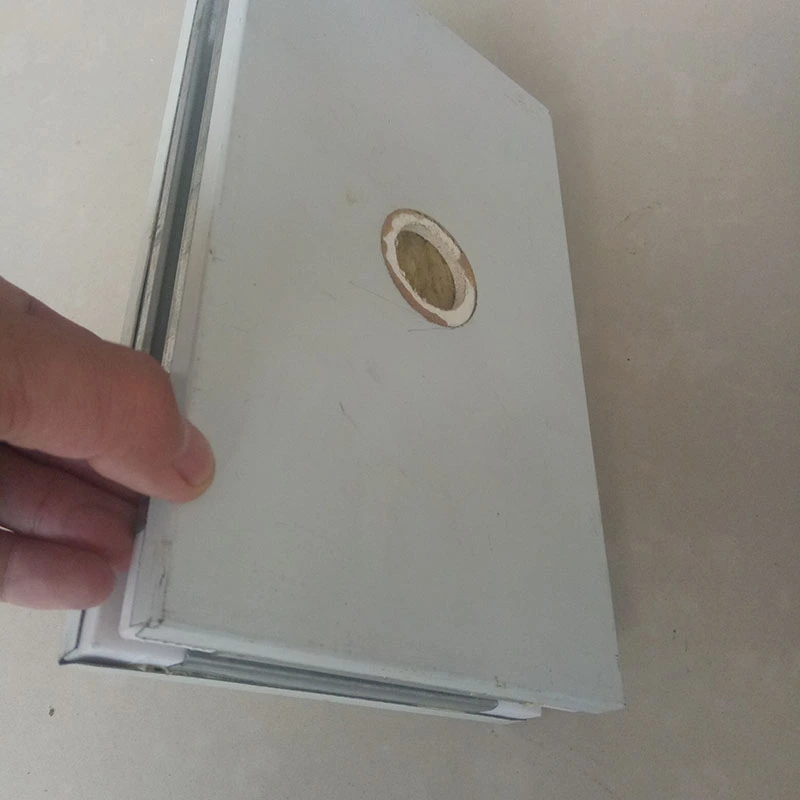

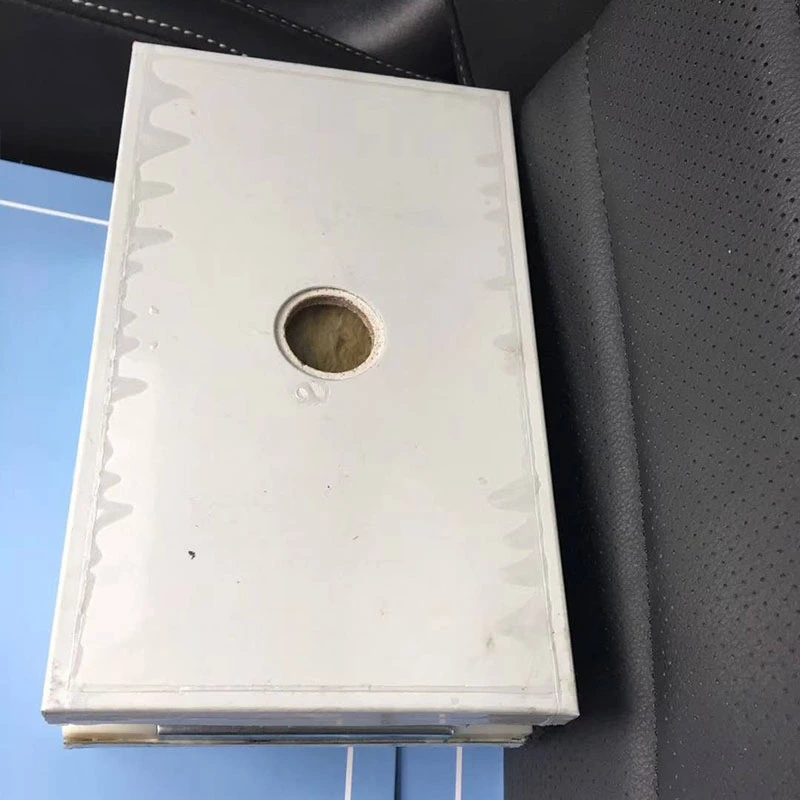

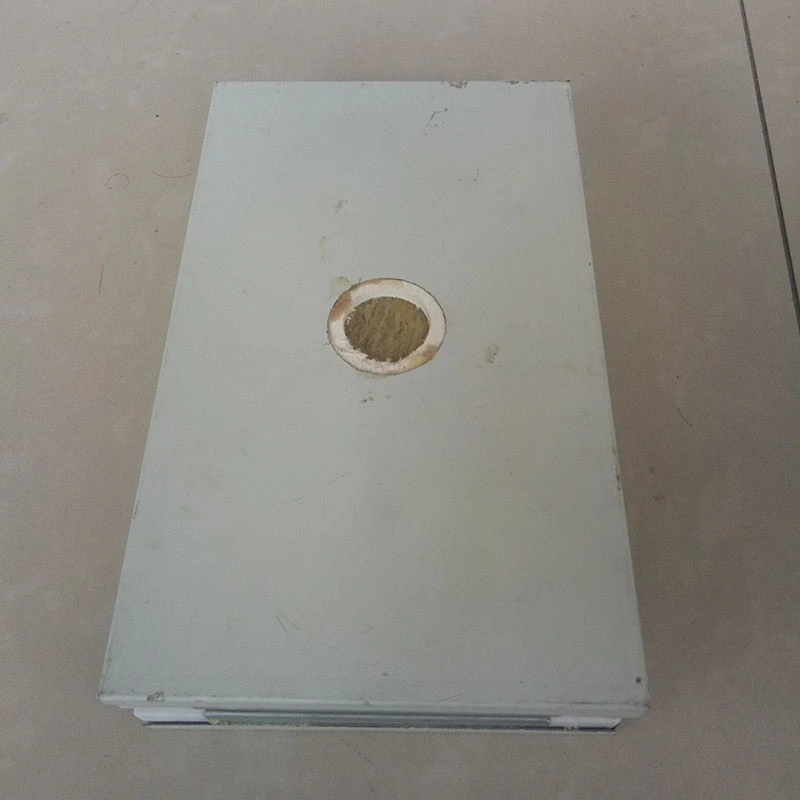

Plokštės turi sudėtinę daugiasluoksnę konstrukciją su švaria patalpoje dengtais plieniniais paviršiais iš abiejų pusių (0,4–0,8 mm storio, nerūdijančio plieno galima įsigyti pagal pageidavimą) ir funkcionalią šerdies medžiagą. Perimetras sandarinamas cinkuotos plieninės juostos karkasu. Pagrindinis skirtumas nuo mašininiu būdu pagamintų plokščių yra rankinis surinkimo procesas, kuris leidžia griežčiau kontroliuoti rėmo išlygiavimą ir jungties pritaikymą. Dėl to plokštės ypač tinka aplinkoje, kuriai keliami griežti sandarumo ir estetiniai reikalavimai.

Galimos pagrindinės medžiagos

Galimos kelios pagrindinės parinktys, kurių kiekviena pasirenkama pagal skirtingus ugnies laipsnio, stiprumo ir biudžeto reikalavimus.

Akmens vatos / stiklo-magnio (MGO) sudėtinė akmens vatos šerdis:Naudojama hidrofobinė akmens vata (tankis 100–140 kg/m³, šilumos laidumas ≤0,043 W/(m·K), hidrofobiškumas ≥98%), iš vienos arba abiejų pusių laminuota stiklu-magniu sustiprintomis plokštėmis. Dvipusė MGO konfigūracija užtikrina didžiausią atsparumą ugniai.

Magnio oksisulfato (MOS) šerdis:Turi A1 klasės ugnies įvertinimą, vandens sugėrimą ≤0,8%, atsparumą aukštai temperatūrai, viršijančią 1200 °C. Jis sujungia atsparumą ugniai ir atsparumą drėgmei su lengvu profiliu.

Silicio uolienos (modifikuotos akmens vatos) šerdis:Tankis yra maždaug 80 kg/m³, A klasės degimo klasė ir atsparumo ugniai temperatūra viršija 1000°C.

Popieriaus arba aliuminio korio šerdis:Lengvas ir labai tvirtas, tinka naudoti, kai ribojamas savaiminis svoris arba keliami dideli paviršiaus lygumo reikalavimai.

Matmenys ir prijungimo būdai

Plokštės storis yra 50 mm, 75 mm ir 100 mm, galimas pritaikymas nuo 30 mm iki 200 mm. Standartiniai pločiai yra 980 mm ir 1180 mm, o pagal užsakymą gali būti gaminami ir nestandartiniai pločiai. Sienų plokščių ilgis siekia iki 6000 mm, o lubų plokščių ilgis ribojamas iki 3000 mm.

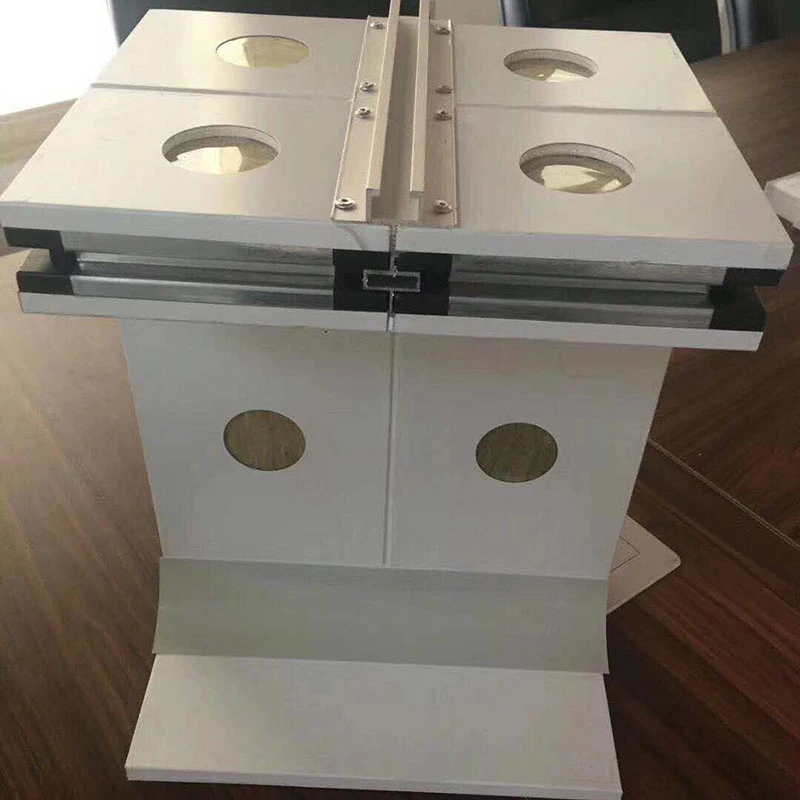

Sujungimo būdai apima H profilio, liežuvėlio ir griovelio, blokavimo ir „trys moteriškos vienos vyriškos“ jungties konfigūracijas. Pasirinkimas priklauso nuo montavimo sekos, sandarinimo reikalavimų ir nuo to, ar ateityje numatomas išmontavimas.

Gaminys atitinka GB/T 23932-2009 (pastatų termoizoliacinės daugiasluoksnės plokštės su metaline danga) ir JC/T 2761-2023 (dekoratyvinių plokščių su valymo funkcijomis valymo charakteristikų techniniai reikalavimai).

Projekto patirtis ir ugnies efektyvumas

Priešgaisrinė sauga yra pagrindinis švarių patalpų inžinerijos aspektas. Priklausomai nuo pagrindinės medžiagos, degimo charakteristikos gali siekti A arba A1 klasę. Atsparumo ugniai ribos skiriasi priklausomai nuo konfigūracijos: 50 mm plokštės su vienu MGO sluoksniu ir akmens vata pasiekia mažiausiai 1 valandą; 50 mm plokštės su dvigubais MGO sluoksniais pasiekia mažiausiai 2 valandas; ir 100 mm plokštės su dvigubais MGO sluoksniais pasiekia mažiausiai 4 valandas. Magnio oksisulfato plokštės atlaiko aukštą temperatūrą, viršijančią 1200°C, neskleisdamos toksiškų dūmų.

Yantai New Era Health Industry New Park projektui (bendra investicija 2 mlrd. RMB, apimanti 278 300 m²) buvo atrinktos dvigubos MGO akmens vatos rankų darbo plokštės sveikatos papildų gamybos cechui, kasdieniniam chemijos gamybos cechui ir MTEP/bandymo centrui. Bendras naudojimo plotas buvo apie 26 000 m². Projekte panaudotas 0,8 mm cinkuoto plieno lanko formos karkasas ir specializuotos kampinės sistemos. Projekto dokumentacija ir nuotraukos pateikiami pagal pageidavimą.

Konstrukcinis ir mechaninis veikimas

Kompozitinis MGO armatūros sluoksnis ir cinkuoto plieno perimetro karkasas suteikia šioms plokštėms didesnę lenkimo apkrovą ir atsparumą smūgiams nei mašinomis pagamintoms plokštėms. Bandymai rodo, kad sienų plokščių lenkimo geba yra ne mažesnė kaip 0,5 kN/m², o lubų plokštėms – 1,2 kN/m², matuojant esant L₀/250 įlinkiui.

Paviršiaus lygumas išlaikomas 0,5 mm arba geresnis, o tai atitinka griežtus švarių patalpų inžinerijos apdailos reikalavimus ir padeda plokštėms išlikti plokščioms ilgą laiką naudojant.

Drėgmė, pelėsiai ir šiluminis efektyvumas

Tanki metalinė danga ir hidrofobinė akmens vatos šerdis (atsparumas vandeniui ≥98%) apsaugo plokštes nuo drėgmės sugėrimo ir pelėsių augimo didelės drėgmės švarioje patalpoje. Magnio oksisulfato šerdies vandens absorbcijos greitis yra 0,8% arba mažesnis, o po aštuonių valandų panardinimo į vandenį ji nesideformuoja. MGO kompozicinis sluoksnis padidina atsparumą drėgmei ir pasižymi natūraliomis antimikrobinėmis savybėmis.

Akmens vatos šerdies šilumos laidumas svyruoja nuo 0,035 iki 0,043 W/(m·K), priklausomai nuo konkretaus šerdies tipo. Hidrofobinis apdorojimas padeda išlaikyti stabilų izoliacijos našumą esant pastoviai temperatūrai ir drėgmei, sumažinant ŠVOK energijos sąnaudas.

Išmontavimas ir pritaikymas ateityje

Rankomis surinkta konstrukcija leidžia išimti ir vėl sumontuoti atskiras plokštes nepažeidžiant. Tai naudinga, kai reikia perkelti įrangą, koreguoti procesus arba po pradinės statybos reikia perkonfigūruoti erdvę. Plokštes taip pat galima pritaikyti naudojant išlenktus kampus, įterptus vamzdžius, iš anksto išpjautas angas ir integruotus langus, o tai sumažina antrinį apdorojimą vietoje ir padeda išlaikyti bendrą švarios patalpos sistemos išvaizdą.

Techninės specifikacijos

Šie parametrai yra pagrįsti standartine gamyba ir atitinkamais bandymų standartais. Bandymų ataskaitas galima gauti paprašius.

Atrankos svarstymai pagal paraišką

Farmacijos GMP dirbtuvėms ir vakcinų gamybos linijoms:100 mm storio dvigubos MGO akmens vatos plokštės dažnai nurodomos gaisro zonoms, kur reikalingas 4 valandų įvertinimas. Patvirtinkite, kad pagrindinė medžiaga ir danga atitinka projekto valymo ir dezinfekavimo suderinamumo reikalavimus.

For electronics and semiconductor cleanrooms:Gali būti svarstomos lengvos šerdys, tokios kaip aliuminio korio pluoštas, jei savaiminis svoris kelia susirūpinimą. Patikrinkite, ar plokštės lygumas atitinka laminarinio oro srauto vienodumo reikalavimus.

Didelės drėgmės maisto perdirbimo patalpoms:MOS šerdys pasižymi maža vandens absorbcija ir natūraliomis antimikrobinėmis savybėmis. Derinkite su nerūdijančio plieno apkalomis tose vietose, kur dažnai plaunama.

Erdvės, kurios gali būti perkonfigūruotos:Pasirinkite sujungimo būdą, kuris palaiko išmontavimą, pvz., H profilį arba blokuojančias jungtis. Tai sumažina būsimas renovacijos išlaidas ir sumažina prastovų laiką keičiant išdėstymą.

Tipinės programos

1.Aukštos priešgaisrinės saugos švarių patalpų aptvarai, skirti biofarmacijos GMP dirbtuvėms, vakcinų gamybos linijoms ir biologinėms laboratorijoms.

2.Ligoninių operacinės, ICU palatos ir farmacijos tyrimų ir plėtros laboratorijos.

3.Elektronikos ir puslaidininkių švarios patalpos, lustų gamybos įmonės ir tiksliųjų instrumentų dirbtuvės.

4.Maisto perdirbimo švarių patalpų, pieno gamybos patalpų ir centrinių virtuvių korpusai.

5.Švarios patalpos naujos energijos ličio baterijų gamybai ir fotovoltinių modulių gamybai.

Dažnai užduodami klausimai

1. Koks yra pagrindinis rankų darbo plokščių pranašumas, palyginti su mašinomis pagamintomis švarių patalpų plokštėmis?

Rankų darbo plokštės leidžia geriau valdyti vidinį rėmo išlygiavimą ir sujungimą, todėl paviršius yra lygesnis ir bendras standumas. Jie dažnai skirti aukščiausios klasės švarioms patalpoms, kur sandarumas ir laikomoji galia yra labai svarbūs. Mašinomis pagamintos plokštės yra ekonomiškesnės ir gali pakakti standartinėms reikmėms.

2. Kokią pagrindo medžiagą turėčiau pasirinkti 4 valandų ugniai atspariai sienai?

Norint užtikrinti 4 valandų atsparumą ugniai, rekomenduojama 100 mm storio plokštė su dvipusėmis magnio oksido plokštėmis ir akmens vatos šerdimi. Tai buvo išbandyta iki 4 valandų ribos. Patvirtinkite su projekto priešgaisrinės saugos inžinieriumi, kad nurodytas mazgas atitinka vietinio kodekso reikalavimus.

3. Ar rankų darbo plokštes galima išardyti ir panaudoti pakartotinai?

Taip. Išmontuojama konstrukcija leidžia išimti ir vėl sumontuoti atskiras plokštes nepažeidžiant. Tai ypač naudinga švariose patalpose, kuriose keičiasi įrangos išdėstymas arba planuojama plėtra ateityje. Ryšio būdo pasirinkimas turi įtakos išmontavimo patogumui.

4. Kaip MOS šerdys lyginant su akmens vatos šerdimis dėl atsparumo drėgmei?

Abi šerdys yra atsparios drėgmei. MOS šerdies vandens sugėrimo greitis yra 0,8% arba mažesnis ir po ilgo panardinimo nesideformuoja. Akmens vatos šerdys yra apdorojamos hidrofobiniu būdu, kad būtų pasiektas mažiausiai 98% vandens atstumimo koeficientas. Ypač drėgnoje aplinkoje MOS gali būti geresnis pasirinkimas; Daugumoje švarių patalpų naudojimo, bet kuri šerdis veikia gerai, kai yra tinkamai užsandarinta.

5. Kokios tinkinimo parinktys galimos rankų darbo plokštėms?

Pritaikymas apima nestandartinį storį (30–200 mm), specialų plotį, lenktus kampus, įmontuotus vamzdžius, iš anksto išpjautas angas ir integruotus langus. Šios parinktys padeda sumažinti antrinį apdorojimą vietoje ir išlaikyti švarios patalpos vizualinį nuoseklumą. Individualiems užsakymams taikomi minimalūs kiekiai ir pratęsiamas pristatymo laikas.
