Aliuminio švaros priedai

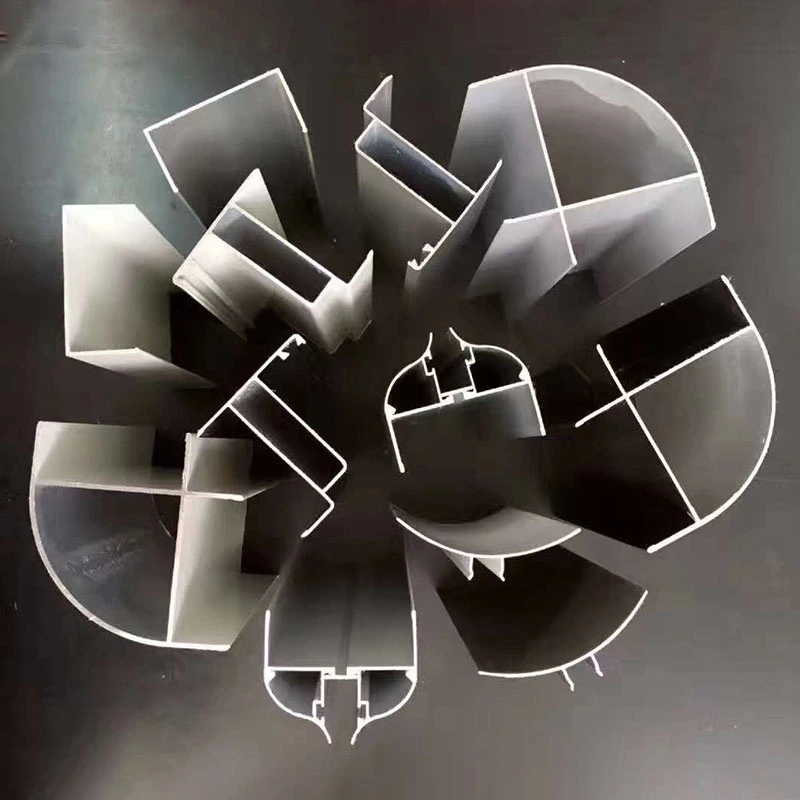

Švarios patalpos aliuminio priedai, taip pat žinomi kaip švarių patalpų aliuminio profiliai, yra specializuoti komponentai, sukurti kontroliuojamos aplinkos atitvarų sistemoms.SENBO statybinės medžiagostiekia šiuos profilius kaip švarių patalpų skydų ir priedų asortimento dalį, daugiausia dėmesio skiriant matmenų tikslumui, paviršiaus švarai ir moduliniam suderinamumui.

Profiliai gaminami iš 6063-T5 aliuminio-magnio-silicio lydinio, naudojant aukštos temperatūros ekstruziją. Paviršiaus apdaila apima anodavimą, elektroforetinę dangą ir miltelinį dažymą, kurių kiekviena parinkta atsižvelgiant į atsparumą korozijai ir lygią, nedulkėtą apdailą. Standartinis profilio ilgis yra 6 metrai vienam gabalui, galimas individualus pjovimas ir nestandartinės specifikacijos.

Funkciškai gaminių serija apima keturias pagrindines kategorijas: staktų jungiamuosius profilius (I profiliai, H profiliai, T profiliai), sandarinimo ir apdailos profilius (U formos kanalus, kampinius profilius, vidinius ir išorinius spinduliuotus profilius), durų ir langų profilius (durų staktos, varčios sekcijos, langų rėmai) ir lubų pakabinamus profilius (FFU profiliai, T-winamsen kilis).

Medžiagos ir paviršiaus apdorojimas

Pagrindinė medžiaga yra 6063-T5 aliuminio lydinys, kuris užtikrina gerą stiprumo, kietumo ir atsparumo korozijai pusiausvyrą. Tempimo stipris svyruoja nuo 150 iki 350 MPa. Anoduojant gaunamas kietas, dilimui atsparus paviršius, kurį lengva valyti ir iš jo neišsiskiria dalelės. Miltelinis dažymas užtikrina patvarią įvairių spalvų apdailą, o elektroforezinė danga užtikrina vienodą net sudėtingų profilių padengimą.

Visi paviršiaus apdorojimo būdai yra sukurti taip, kad atitiktų švarių patalpų reikalavimus, kad susidarytų mažai dalelių ir būtų atsparus įprastoms dezinfekavimo priemonėms. Pats aliuminio lydinys yra netoksiškas, bekvapis, atsparus drėgmei ir pelėsių augimui, o tai buvo įrodyta ilgą laiką naudojant elektronikos, farmacijos ir maisto pramonės švariose patalpose.

Matmenų standartai ir produktų asortimentas

Šioje lentelėje, sudarytoje iš pramonės standartų ir tiekėjo produktų duomenų, pateikiamos tipinės bendrų profilių kategorijų specifikacijos.

Našumas realiose instaliacijose

1. Modulinis suderinamumas ir matmenų tolerancija

Aliuminio švarių patalpų priedai yra sukurti pagal modulinę koncepciją su universaliomis specifikacijomis, tokiomis kaip 40, 50 ir 75 serijos. Jungčių angų pločiai ir tarpai tarp angų atitinka pramonės standartinius matmenis, o plyšio pločio tolerancijos paprastai kontroliuojamos ±0,2 mm. Tai užtikrina greitą ir sandarų skirtingų komponentų surinkimą. Gamyklinio surinkimo patikra apima jungčių sandarumo, matmenų derinimo ir sandarinimo konstrukcijų suderinamumo patikrinimus, kad po montavimo profiliai netrukdytų ar nesutaptų.

2. Spindulio kampo dizainas valomumui užtikrinti

Aplinkose, kurioms taikomi griežti švaros reikalavimai, pvz., puslaidininkių švarios patalpos ir farmacijos GMP dirbtuvės, sienos ir sienos bei sienos ir lubų jungtys yra padengtos aliuminio lydinio danga, kurios spindulys yra 50 mm (R50). Išlenktas profilis pašalina 90 laipsnių kampus, o tai sumažina dulkių kaupimąsi ir supaprastina valymą bei dezinfekciją. Sklandus perėjimas taip pat sumažina oro srauto turbulenciją ir padeda išsaugoti vienakryptį laminarinį oro srautą kritinėse zonose. Kampiniai komponentai yra pritvirtinami prie sienų plokščių naudojant aklinas kniedes, kurios leidžia greitai sumontuoti be suvirinimo užteršimo kietosiomis dalelėmis.

3. Tinklelio lubų sistema FFU palaikymui

FFU (Fan Filter Unit) tinklelis yra pagrindinė švarios patalpos lubų sistemos struktūrinė atrama. Jame naudojami didelio stiprumo T formos aliuminio lydinio profiliai, surinkti su standartizuotomis jungtimis (dviejų, trijų, keturių ir kt.). 6063-T5 lydinys užtikrina lengvą, bet tvirtą sistemą, o profilio skerspjūvyje yra specialūs kanalai, skirti komunalinių paslaugų maršrutizavimui. Dėl atsparumo korozijai jungtys yra cinkuotos. Standartiniai tinklelio moduliai turi 1180×580 mm vidinę angą, kuri atitinka FFU montavimo reikalavimus.

Pakabos sistema apima 30 % laikomosios galios saugos ribą. Pakabos atstumas išlaikomas 1200 mm ribose, o rėmo išlyginimas yra mažesnis nei 1 mm vienam metrui. Palyginti su tradiciniais suvirintais rėmais, šis iš anksto surinktas metodas sutrumpina statybos laiką daugiau nei 30 % ir 50 % pagerina tolesnės priežiūros efektyvumą.

4. Paviršiaus švara ir sandarinimas

Po anodavimo arba miltelinio dažymo šių profilių paviršiai yra lygūs, nesubraižyti ir atsparūs dulkių sukibimui. Iš anksto suprojektuoti grioveliai leidžia montuoti nemetalinius komponentus, pvz., sandarinimo juosteles, PVC dangtelius ir plastikines kampines apsaugas, kurios pagerina atsparumą dulkėms ir sandarumą. Pati aliuminio lydinio medžiaga yra netoksiška, bekvapė, atspari korozijai ir drėgmei, o jos ilgalaikis veikimas švarioje aplinkoje įvairiose pramonės šakose.

Funkcinės charakteristikos

1. Patikimos medžiagos savybės.6063-T5 aliuminio lydinys užtikrina vienodą tekstūrą ir 150–350 MPa atsparumą tempimui. Įprastomis švarios patalpos sąlygomis projektinis tarnavimo laikas yra mažiausiai 15 metų.

2. Tikslūs sandaraus surinkimo leistini nuokrypiai.Plyšio pločio tolerancija palaikoma ±0,2 mm. Modulinė konstrukcija ir standartizuotos sąsajos užtikrina tvirtą prigludimą prie papildomų medžiagų, tokių kaip švarios patalpos plokštės ir sandarinimo juostos.

3. Lygus, dulkių negeneruojantis paviršius.Paviršiaus apdorojimas, įskaitant anodavimą, elektroforezę ir miltelinį dažymą, sukuria lygią, neporėtą apdailą, atsparią korozijai ir lengvai valomą. Tai atitinka švarios patalpos reikalavimus dėl mažo dalelių išsiskyrimo.

4. Išsamus gaminių asortimentas.Serija apima kanalų profilius, kampinius profilius, spinduliuotus kampinius profilius, durų ir langų rėmus bei FFU tinklelio sistemas. Pagal pageidavimą gali būti gaminami individualūs matmenys ir specialios formos.

5. Modulinis surinkimas ir pakartotinis naudojimas.Profiliai surenkami naudojant varžtines jungtis ir kniedes, todėl nereikia suvirinti. Tai leidžia greitai įdiegti, išardyti ir pakartotinai naudoti, kai reikia pakeisti išdėstymą.

Diegimo ir suderinamumo pastabos

Sienų plokščių jungtims:I-beam ir H-beam profiliai naudojami kaip tarpinės jungtys tarp plokščių. Prieš montuodami patikrinkite, ar profilio lizdo plotis atitinka plokštės krašto storį. Tolygiai priveržkite tvirtinimo detales, kad išvengtumėte tarpų.

Kampų apdailai:Norėdami pašalinti dulkių gaudykles, naudokite R50 ar didesnio spindulio profilius sienos ir sienos bei sienos ir lubų sankirtose. Aklinos kniedės rekomenduojamos virš varžtų, kad išvaizda būtų švaresnė ir sumažėtų užterštumas kietosiomis dalelėmis.

FFU tinklelio luboms:Įsitikinkite, kad pakabos atstumas neviršija 1200 mm, o rėmas yra išlygintas 1 mm vienam metrui tikslumu. 1180 × 580 mm tinklelio anga yra standartinė FFU moduliams, tačiau galima pritaikyti ir pasirinktinius dydžius.

Durų ir langų rėmams:Pasirinkite profilius, atitinkančius švarios patalpos plokštės storį. Patikrinkite, ar sandarinimo griovelis yra suderinamas su numatyta tarpine arba sandarikliu. Sumontavę patikrinkite, ar durys ar langas veikia sklandžiai ir neprisiriša.

Kur šie profiliai naudojami

1.Elektronikos ir puslaidininkių švarios patalpos: sienų plokščių ir lubų, taip pat FFU tinklelio lubų sistemų prijungimas ir tvirtinimas.

2.Biofarmacijos GMP įrenginiai: R50 spindulio kampiniai profiliai, skirti vidinių ir išorinių kampų sandarinimui, pašalinant dulkes sulaikančias negyvąsias zonas.

3.Ligoninės operacinės ir intensyviosios terapijos palatos: durų ir langų rėmų montavimas, sandarumo sandarinimas.

4.Maisto perdirbimo švarios patalpos: švarių patalpų plokščių jungtys, grindų kanalų sandarinimas ir lubų tinklelio įrengimas.

5.Laboratorinės švarios zonos: karkaso surinkimas, komunalinių tinklų integravimas ir sandarinimas.

Dažnai užduodami klausimai

1. Kokį paviršių rekomenduojama apdoroti farmacijos švariose patalpose?

Farmacijos GMP įrenginiuose dažniausiai naudojamos anoduotos arba milteliniu būdu dengtos apdailos medžiagos, nes jos yra neakytos, lengvai valomos ir atsparios įprastoms dezinfekavimo priemonėms. Elektroforetinė danga gali būti taikoma sudėtingų formų profiliams, kur būtina vienoda danga.

2. Kaip montuojami spindulio kampiniai profiliai be suvirinimo?

Spinduliuoti kampiniai profiliai paprastai tvirtinami aklinomis kniedėmis. Šis metodas užtikrina saugų sujungimą, išvengiant karščio, dūmų ir suvirinimo užteršimo kietosiomis dalelėmis. Kniedės montuojamos iš vidaus, paliekant lygų išorinį paviršių, kurį lengva valyti.

3. Ar gali būti tiekiami pasirinktiniai profilių ilgiai?

Taip. Standartinis ilgis – 6 metrai, tačiau profilius galima nupjauti iki nurodyto ilgio gamykloje. Nestandartiniai skerspjūviai taip pat gali būti gaminami naudojant individualius ekstruzijos štampus, atsižvelgiant į minimalų užsakymo kiekį ir pristatymo laiką.

4. Kaip užtikrinti aliuminio profilių ir švarių patalpų plokščių suderinamumą?

Dauguma švarių patalpų plokščių gamintojų projektuoja savo plokštes taip, kad atitiktų pramonės standartų profilių plyšių plotį. Prieš užsakydami įsitikinkite, kad plokštės krašto storis ir profilio lizdo plotis yra suderinami. Mūsų techninė komanda gali pateikti matmenų brėžinius ir pavyzdžius patikrinimui.

5. Kokia yra FFU lubų tinklelio sistemos laikomoji galia?

FFU tinklelio sistema suprojektuota su 30% saugos riba, viršijančia numatomą apkrovą, į kurią įeina FFU blokų svoris, lubų plokštės ir visos eksploatacinės apkrovos. Pakabos atstumas išlaikomas 1200 mm, kad apkrovos būtų paskirstytos tolygiai. Norėdami atlikti konkrečius apkrovos skaičiavimus, pateikite FFU svorį ir lubų konfigūraciją mūsų inžinierių komandai.
