Sumuštinių plokštės iš akmens vatos

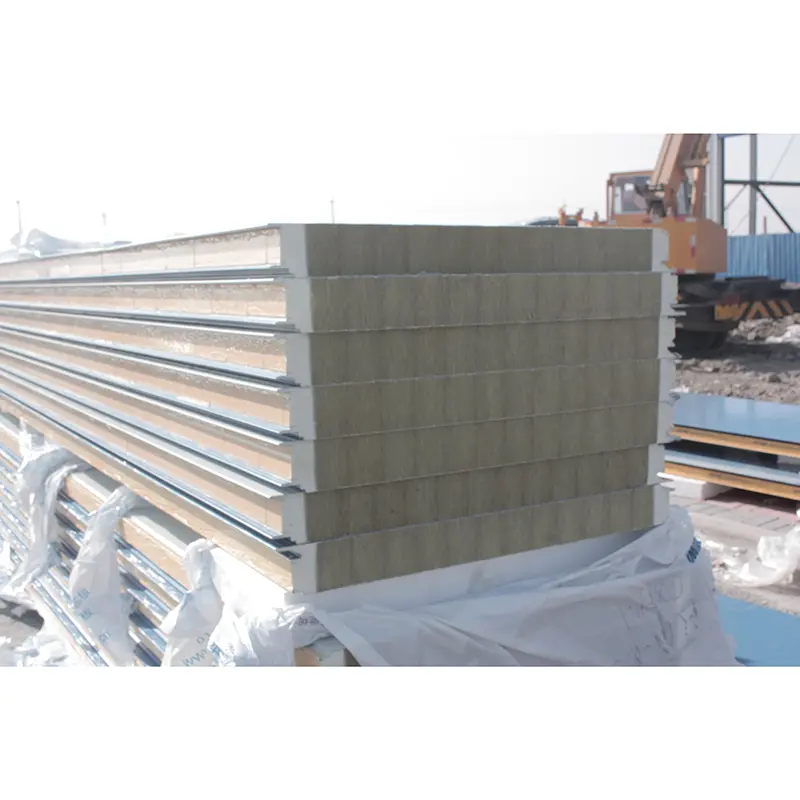

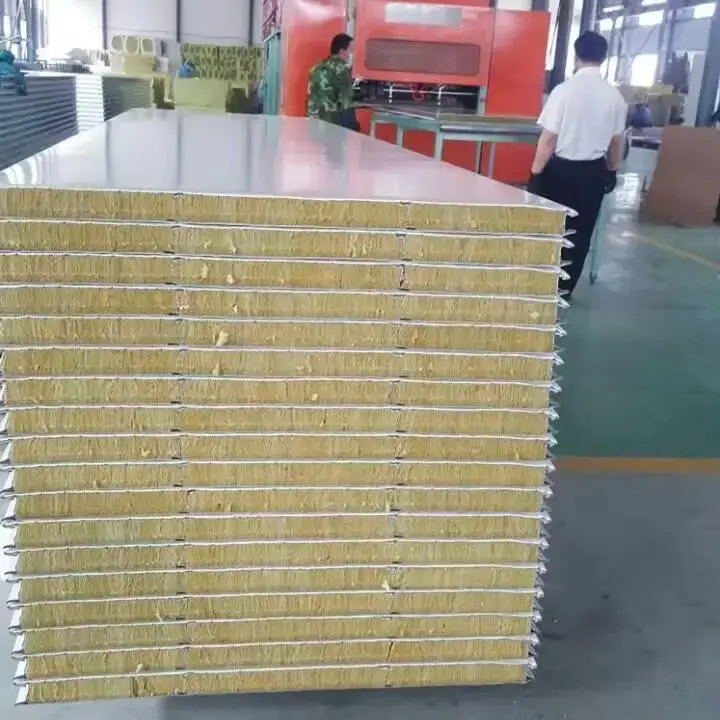

Akmens vatos daugiasluoksnės plokštės yra sudėtinės plokštės, sudarytos iš metalinių apmušalų ir akmens vatos šerdies. Šerdis gaminama iš natūralių rūdų, tokių kaip bazaltas ir dolomitas, kurios išlydomos aukštoje temperatūroje, suskaidomos keturių ritinių išcentriniu būdu, apdorojamos rišikliais ir vandenį atstumiančiomis medžiagomis, o po to sukietėja į juosteles. Prieš laminavimą šerdies juostelės nupjaunamos ir pasukamos 90 laipsnių, kad pluošto orientacija būtų statmena plokštės paviršiui. Tai pagerina gniuždymo stiprumą ir lenkimo standumą.

Apdailos medžiagos yra spalvotai dengtas plienas, cinkuotas plienas arba Al-Zn lydiniu dengtas plienas, kurio storis nuo 0,4 mm iki 0,8 mm. Galimos paviršiaus dangos yra poliesteris (PE), silikonu modifikuotas poliesteris (SMP), didelio patvarumo poliesteris (HDP) arba PVDF fluorangliavandenis. Akmens vatos šerdies tankis svyruoja nuo 100 kg/m³ iki 150 kg/m³, o 120 kg/m³ kaip standartinė parinktis. Šerdis yra pritvirtinta prie metalinių apmušalų didelio stiprumo klijais, kad būtų sukurta integruota plokštė.

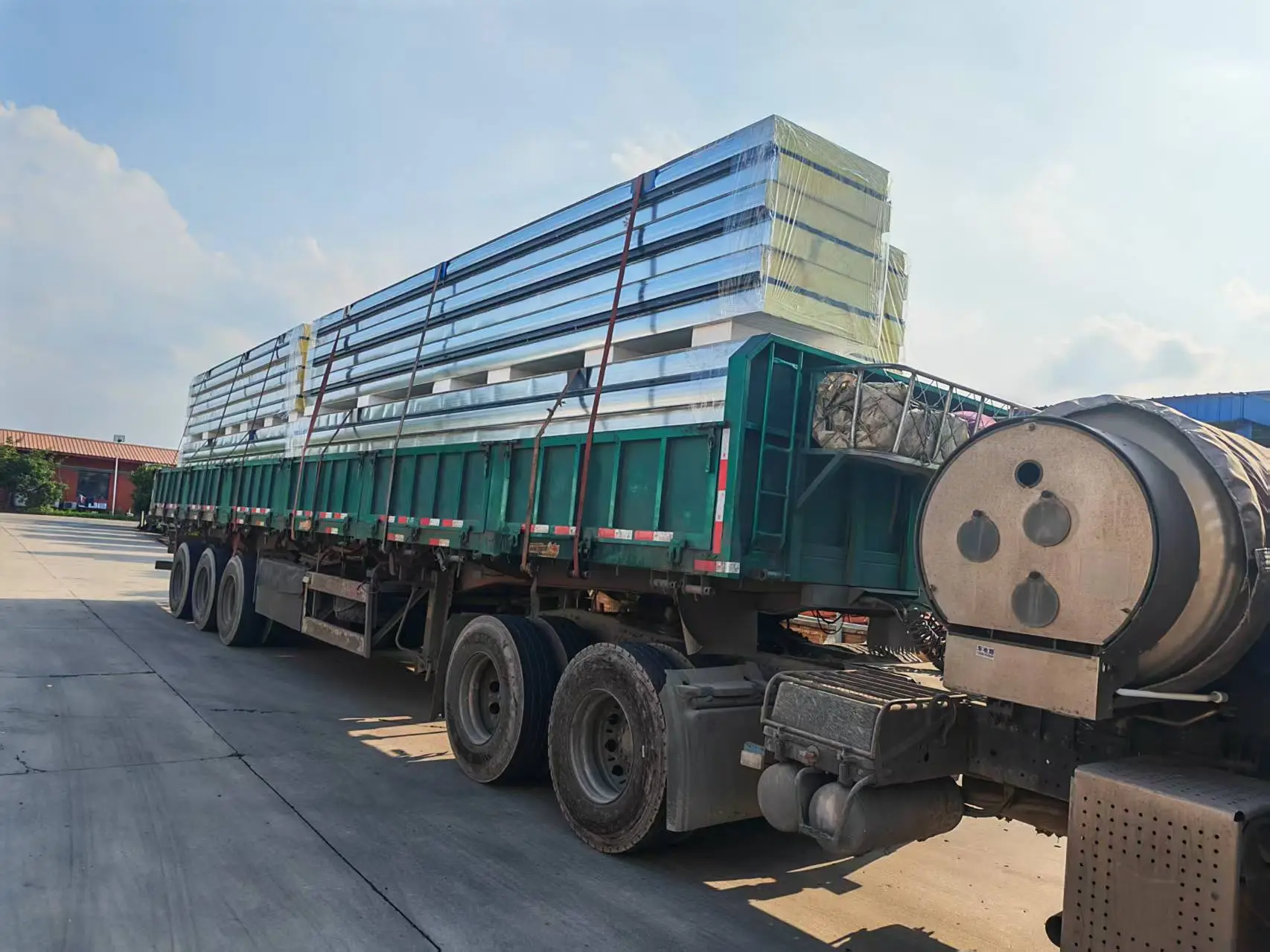

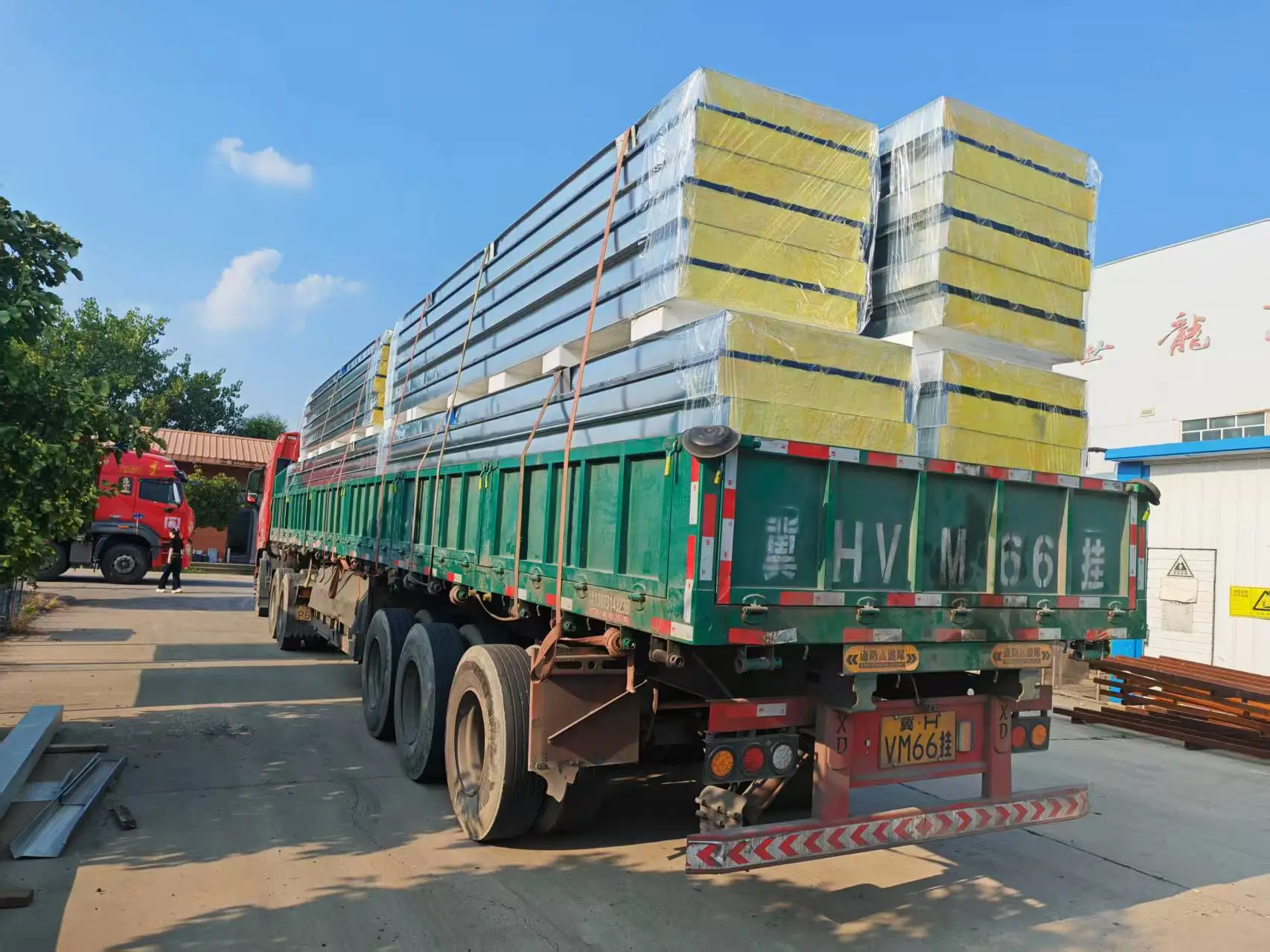

Plokštės storis gali būti pritaikytas nuo 50 mm iki 150 mm pagal projekto reikalavimus. Efektyvus plotis paprastai yra 900 mm arba 1000 mm, o gofruotiems profiliams naudojamas 1000 mm. Plokštės ilgis gali siekti iki 15 000 mm, priklausomai nuo transportavimo sąlygų.

Techninės specifikacijos

Veiklos duomenys ir patikrinimas

1. Ugnis: A klasė Nedegi

Akmens vatos šerdis yra neorganinė pluoštinė medžiaga, atitinkanti GB 8624 A klasės (A1) nedegios medžiagos standartą. Atsparumo ugniai bandymai patvirtino, kad 50 mm storio sumuštinių akmens vatos plokštės atsparumas ugniai yra mažiausiai 60 minučių, 100 mm plokštės – mažiausiai 120 minučių, o 150 mm – mažiausiai 180 minučių. Šerdis gali atlaikyti aukštesnę nei 1000°C temperatūrą. Jis nedega, netirpsta ir nesukuria išsilydžiusių lašelių, kai yra veikiamas ugnies, ir neišskiria toksiškų garų. Šios eksploatacinės savybės atitinka privalomuosius pastato atitvarų medžiagų priešgaisrinės saugos reikalavimus, įskaitant nurodytus Švarių patalpų projektavimo kodekse. Huainan Mining Group vykdant viešųjų pirkimų projektą buvo aiškiai reikalaujama, kad akmens vatos daugiasluoksnėms plokštėms būtų suteiktas A klasės ugnies įvertinimas, atspindintis esminį priešgaisrinės saugos poreikį pramonėje.

2. Šilumos izoliacijos našumas

Akmens vatos šerdies šilumos laidumas svyruoja nuo 0,040 W/(m·K) iki 0,048 W/(m·K), o vertė neviršija 0,043 W/(m·K) esant aplinkos temperatūrai. 100 mm storio akmens vatos daugiasluoksnės plokštės šilumos perdavimo koeficientas yra ne didesnis kaip 0,404 W/(m²·K), tiesiogiai atitinkantis nacionalinį standartą, leidžiantį 75 % sumažinti pastato energijos sąnaudas. Akmens vatos šerdys buvo naudojamos BASF Zhanjiang Verbund Site projekto sienų ir stogų sistemose, efektyviai sumažindamos šilumos perdavimą tarp vidaus ir išorės erdvių bei sumažindamos energijos sąnaudas gamyklose ir biuruose.

3. Klijavimas ir mechaninės savybės

Sukibimo stipris tarp metalinių dangų ir akmens vatos šerdies turi būti didesnis nei 0,06 MPa. Atliekant nulupimo bandymus, pagrindinė medžiaga, likusi ant metalinių dangų, turi būti tolygiai paskirstyta ir padengti ne mažiau kaip 85 % klijuoto paviršiaus ploto. Kai vidutinės tarpatramio deformacija pasiekia L₀/250, lenkimo apkrova turi būti ne mažesnė kaip 0,5 kN/m². Vienos 100 mm storio ugniai atsparios akmens vatos sumuštinių plokštės išmatuota lenkimo apkrova siekė 2,68 kN/m², o tai gerokai viršijo minimalų reikalavimą. Šerdies tankis 120 kg/m³ ir pluošto orientacija statmenai plokštės paviršiui užtikrina konstrukcijos tvirtumą ir lenkimo savybes ilgalaikio naudojimo metu.

4. Garso sugertis ir izoliacija

Akytos vatos šerdies pluošto struktūra užtikrina išmatuojamą garso sugertį. 50 mm storio plokštė pasiekia 29 dB svertinę garso izoliacijos vertę, efektyviai sumažindama patalpų triukšmą, kurį sukelia lietaus ar krušos smūgis į stogą. Remiantis ISO 354 bandymu, garso sugerties efektyvumas pasiekia DELTA LA = 15,7 dB(A).

5. Inžinerinės programos patvirtinimas

Akmens vatos sumuštinių plokštės buvo patvirtintos keliuose realaus pasaulio projektuose. BASF Zhanjiang Verbund gamykla, trečia pagal dydį BASF grupės integruota gamybos bazė pasaulyje, plačiai naudojo akmens vatos sumuštinių plokščių sistemas sienoms ir stogams dengti. Produktas buvo atsparus oro sąlygoms ir struktūrinis stabilumas esant didelei drėgmei, didelio druskingumo pakrantės sąlygoms ir veikiant taifūnui.
Kiti projektai, įskaitant didelį pramogų parką Šanchajuje, aukštybinį pastatą Pekine ir pramonės gamyklas Guangdžou ir Luojange, naudojo medžiagą šilumos izoliacijai, garso izoliacijai ir priešgaisrinei saugai pagerinti.
Stogo atnaujinimo projektai Yixing Yunxi komerciniame pastate ir Jingtang sandėlyje apėmė esamų stogų visišką pakeitimą akmens vatos daugiasluoksnėmis plokštėmis ir metalinių atraminių sistemų pridėjimą, siekiant sustiprinti konstrukciją, pagerinti bendrą apkrovą ir atsparumą vėjo slėgiui.

Montavimo ir gamybos pastabos

• Tvarkydami plokštes naudokite plačius minkštus stropus, kad išvengtumėte lokalios metalinių apmušalų deformacijos.
• Nupjaukite plokštes specialiais įrankiais ir nedelsdami nuvalykite šerdies šiukšles nuo nupjautų kraštų, kad išvengtumėte drėgmės sugėrimo ar užteršimo.
• Užtepkite sandariklį arba naudokite atitinkamas tvirtinimo detales jungtyse, kad užtikrintumėte sandarumą orui ir vandeniui.

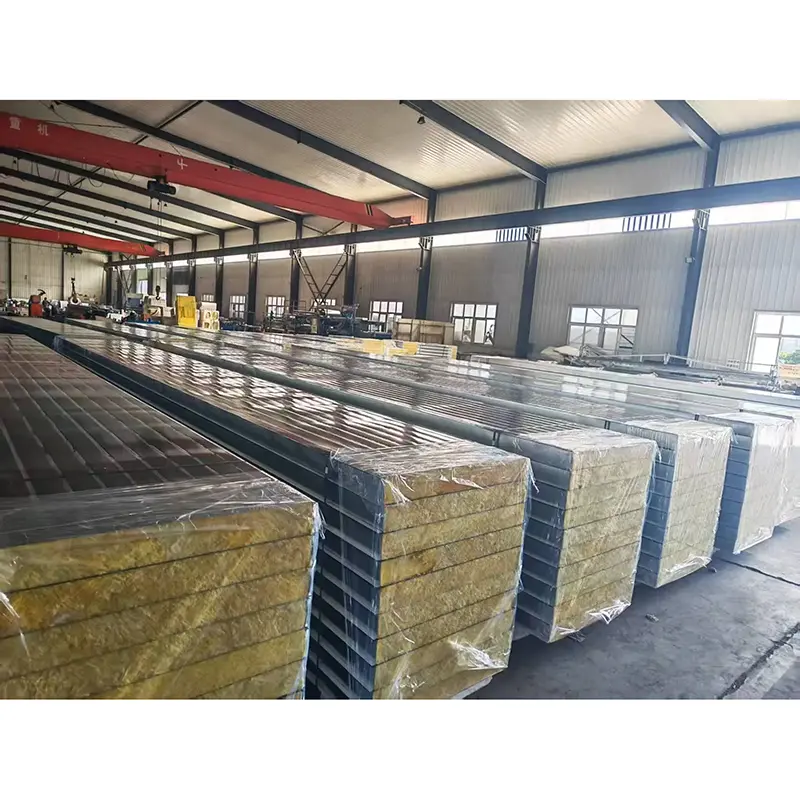

• Laikykite plokštes sausoje, vėdinamoje vietoje, pakeltoje nuo žemės ir uždengtas vandeniui atsparia plėvele, jei reikalingas ilgalaikis sandėliavimas.
• Vietos angas pastatykite toliau nuo plokščių briaunų ir po pjovimo uždėkite hidroizoliaciją ir sandarinimą.

Dažnai užduodami klausimai

Kuo skiriasi akmens vatos sumuštinių plokščių ir poliuretano daugiasluoksnių plokščių atsparumas ugniai?

Akmens vatos šerdis yra nedegi ir atitinka A klasės ugnies klasę. Poliuretano šerdys paprastai vertinamos B1 arba B2. Pastatams, kuriems taikomi aukšti priešgaisrinės saugos reikalavimai, pavyzdžiui, pramonės įmonėse, viešuosiuose pastatuose ir švariose patalpose, akmens vatos daugiasluoksnės plokštės yra patikimesnis pasirinkimas.

Kaip galiu patikrinti akmens vatos sumuštinių plokščių kokybę?

Paprašykite tiekėjo trečiųjų šalių bandymų ataskaitų ir patikrinkite pagrindinius rodiklius, tokius kaip šilumos laidumas, sukibimo stiprumas, atsiplėšimo plotas, atsparumo ugniai įvertinimas ir degimo charakteristikos pagal GB/T 23932-2009 reikalavimus. Patikrinimas vietoje turėtų apimti paviršiaus lygumą, šerdies vienodumą nupjautuose kraštuose ir įbrėžimų nebuvimą.

Koks numatomas akmens vatos sumuštinių plokščių tarnavimo laikas?

Plokštės su PVDF arba HDP dangomis normaliomis naudojimo ir priežiūros sąlygomis gali tarnauti daugiau nei 20 metų. Faktinis tarnavimo laikas priklauso nuo aplinkos korozijos, UV poveikio, mechaninių pažeidimų ir kitų veiksnių. Reguliarus patikrinimas ir priežiūra gali pratęsti tarnavimo laiką.

Ar matmenis ir spalvas galima pritaikyti konkretiems projektams?

Taip. Plokštės storis, ilgis, apdailos spalva ir dangos tipas gali būti pritaikyti. Gamybos leistinus nuokrypius, minimalius užsakymų kiekius ir pristatymo terminus rekomenduojama patvirtinti gamintojui projektavimo etape.

Kokybės užtikrinimas ir patikra

Įeinančios žaliavos tikrinamos kiekvienai partijai, įskaitant dangos storį, dangos sukibimą, šerdies tankį ir pluošto orientaciją. Apžiūros proceso metu apima matmenis, sukibimą ir paviršiaus kokybę. Gatavi produktai prieš išsiuntimą tikrinami, ar nėra supakuoti ir sukrauti. Visi gaminiai gali būti tiekiami su gamyklos patikrinimo ataskaitomis pagal GB/T 23932-2009. Trečiųjų šalių tipo bandymų ataskaitas taip pat galima gauti pateikus projekto prašymą.
