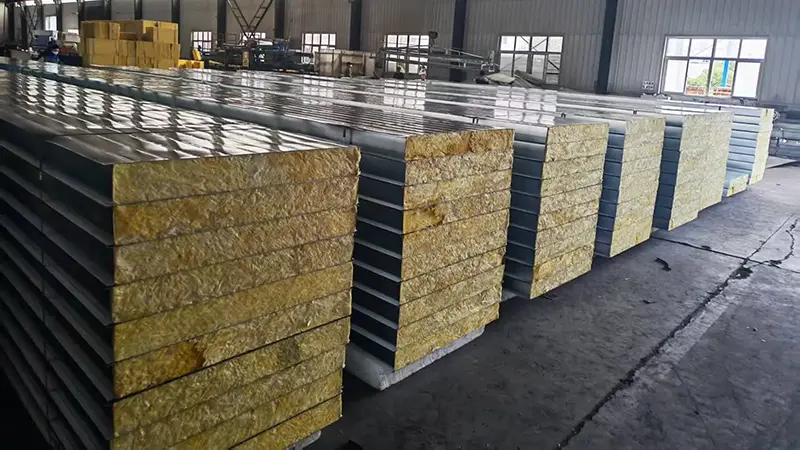

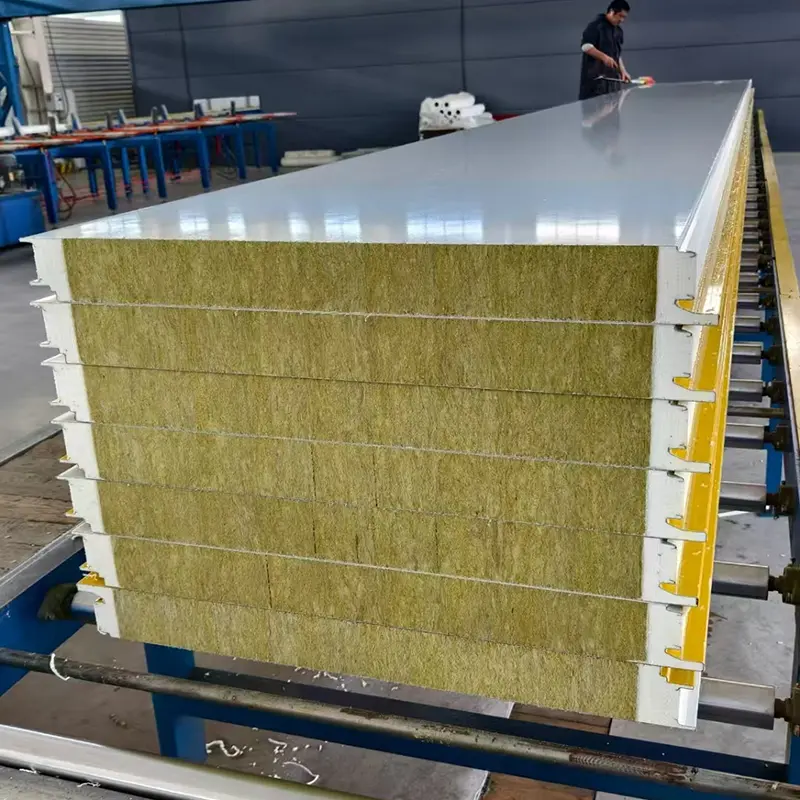

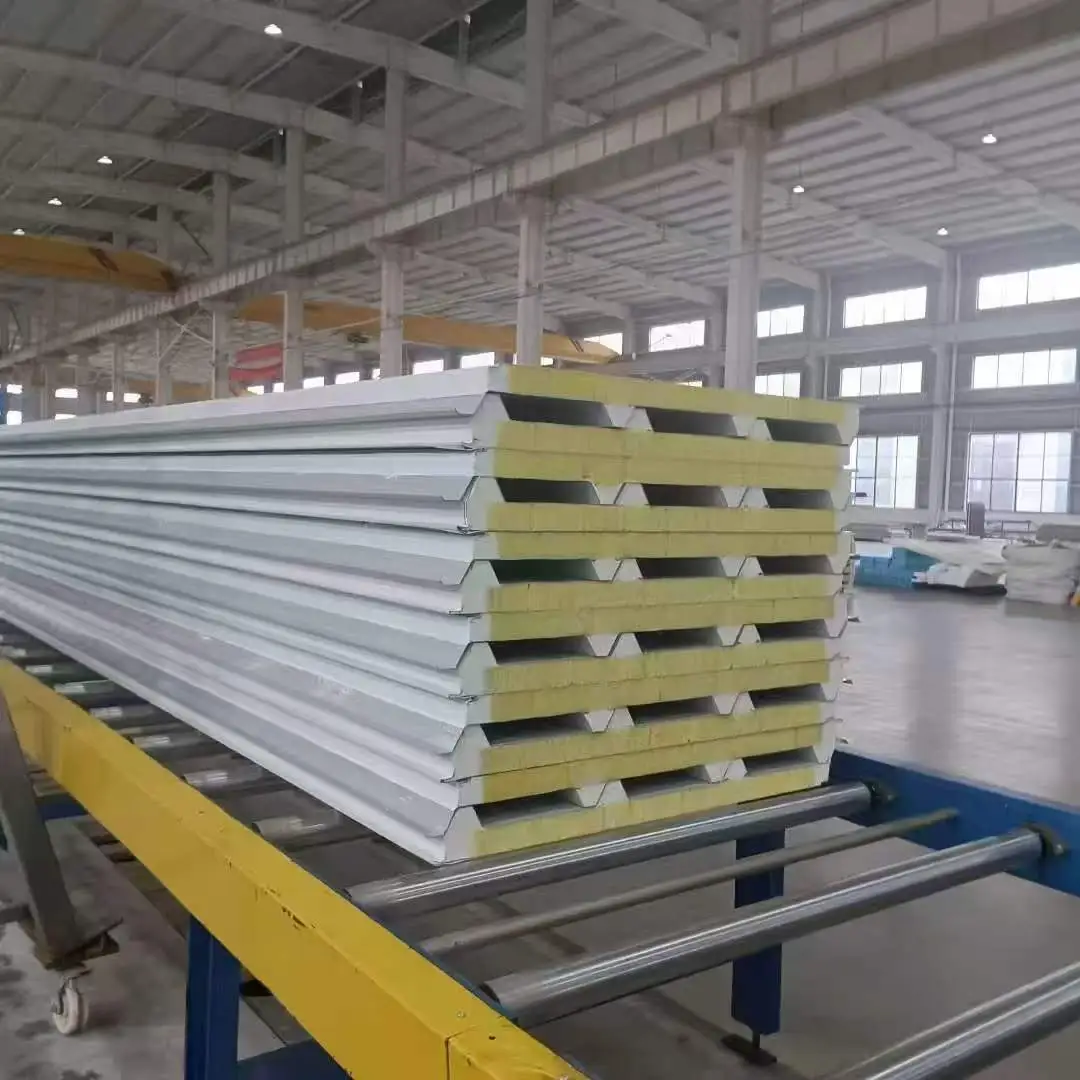

Stogo akmens vatos sumuštinių plokštės, dar vadinamos metalinėmis kompozicinėmis plokštėmis, susideda iš dviejų plonų metalinių lakštų, sujungtų su lengvu pagrindine medžiaga. Apdailos lakštai paprastai yra nuo 0,4 mm iki 0,8 mm storio ir gali būti cinkuoto plieno, spalvotai dengto plieno, Al-Zn dengto plieno arba aliuminio lydinio. Pagrindinė medžiaga parenkama atsižvelgiant į priešgaisrinę saugą, šilumos izoliaciją ir biudžeto reikalavimus. Įprasti pagrindiniai variantai yra akmens vata, standus poliuretanas (PU) ir polistirenas (EPS). Apmušalai ir šerdis yra suklijuoti klijais, suformuojant įtemptą odos struktūrą. Metalinės dangos turi tempimo ir gniuždymo jėgas, o šerdis perduoda šlyties įtempį ir išlaiko dangas atskirtas, todėl yra didelis lenkimo standumas, palyginti su plokštės svoriu.
Stogo akmens vatos daugiasluoksnės plokštės paprastai yra nuo 50 mm iki 200 mm storio, o efektyvusis plotis nuo 900 mm iki 1000 mm. PU daugiasluoksnės plokštės yra nuo 30 mm iki 100 mm storio, o efektyvusis plotis 1000 mm. EPS daugiasluoksnės plokštės yra nuo 50 mm iki 250 mm storio, o efektyvus plotis 1150 mm arba 1200 mm. Plokštės ilgis paprastai yra iki 12 000 mm, o pagal projekto reikalavimus galima pagaminti pasirinktinius ilgius.
| Veiklos rodiklis | Poliuretano (PU) šerdis | Akmens vatos šerdis | Polistirolo (EPS) šerdis | Standartinė nuoroda |
|---|---|---|---|---|
| Šerdies tankis | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Šilumos laidumas | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Matuojama aplinkos temperatūroje |
| Ryšio stiprumas | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Tarp dangos ir šerdies |
| Degimo efektyvumas | B1 klasė | A klasė (nedegi) | B2 klasė | GB 8624 |
| Atsparumo ugniai įvertinimas | Nenurodyta | ≥60 min, jei storis ≥80 mm | Nenurodyta | Patvirtinta ugnies bandymais |
| Lanksčioji apkrova | ≥0,5 kN/m esant L₀/200 | ≥0,5 kN/m esant L₀/250 | ≥0,5 kN/m esant L₀/250 | Nukrypimo riba |
| Bendras storis | 30–100 mm | 50-200 mm | 50–250 mm | Pritaikoma |
| Efektyvus plotis | 1000 mm | 900–1000 mm | 1150–1200 mm | Standartiniai pločiai |
Skydas elgiasi kaip I spindulys. Metalinės dangos veikia kaip flanšai, atlaikantys tempimo ir gniuždymo įtempius. Šerdis veikia kaip tinklas, perduodamas šlyties jėgas. Didėjant šerdies storiui, padidėja lenkimo standumas, nepridedant didelio svorio, nes šerdies tankis yra mažas. Visi trys šerdies tipai turi atitikti mažiausią 0,5 kN/m lenkimo apkrovą žemiau nurodytos deformacijos ribos. Akmens vata ir EPS plokštės bandomos L₀/250, o PU plokštės – L₀/200.
Sukibimo stiprumo reikalavimai skiriasi priklausomai nuo šerdies tipo. EPS plokščių sukibimo stipris turi būti didesnis nei 0,1 MPa, PU plokštės – ne mažesnis kaip 0,09 MPa, o akmens vatos plokštės – didesnis nei 0,06 MPa. Atliekant nulupimo bandymą, pagrindinė medžiaga, likusi ant dangos, turi būti tolygiai paskirstyta ir padengti ne mažiau kaip 85 % suklijuoto ploto. Šis reikalavimas padeda patvirtinti, kad apmušalai ir šerdis ir toliau veikia kaip vienas vienetas.
Ugnies elgesį daugiausia lemia šerdis. Akmens vatos šerdys yra nedegios ir užtikrina mažiausiai 60 minučių atsparumą ugniai, kai storis yra 80 mm ar daugiau. PU šerdys gali pasiekti B1 klasės antipireno įvertinimą. EPS šerdys priskiriamos B2 klasei ir yra naudojamos tik tose srityse, kurioms taikomi žemi priešgaisrinės saugos reikalavimai. Projekto priešgaisriniai kodai turėtų būti pagrindiniai pasirinkimai.
PU šerdys pasižymi mažiausiu šilumos laidumu – 0,027 W/(m·K) ar mažesniu, po to EPS – 0,041 W/(m·K), o akmens vata – 0,045 W/(m·K). Pasirinkimas turėtų subalansuoti izoliacijos tikslus, ugnies lygį ir biudžetą. Esant tam tikram izoliacijos reikalavimui, PU plokštės gali būti plonesnės nei EPS arba akmens vatos plokštės.
Akmens vatos šerdies plokštės tinka pastatams, kuriems reikalingos nedegios apvalkalo medžiagos, pvz., pramonės įmonėse, kuriose yra didelis gaisro pavojus, viešiesiems pastatams, švarioms patalpoms ir vietovėms, kuriose priešgaisriniai kodeksai privalo naudoti A klasės medžiagas. Jie taip pat užtikrina gerą garso sugertį, o tai naudinga triukšmingoje aplinkoje.

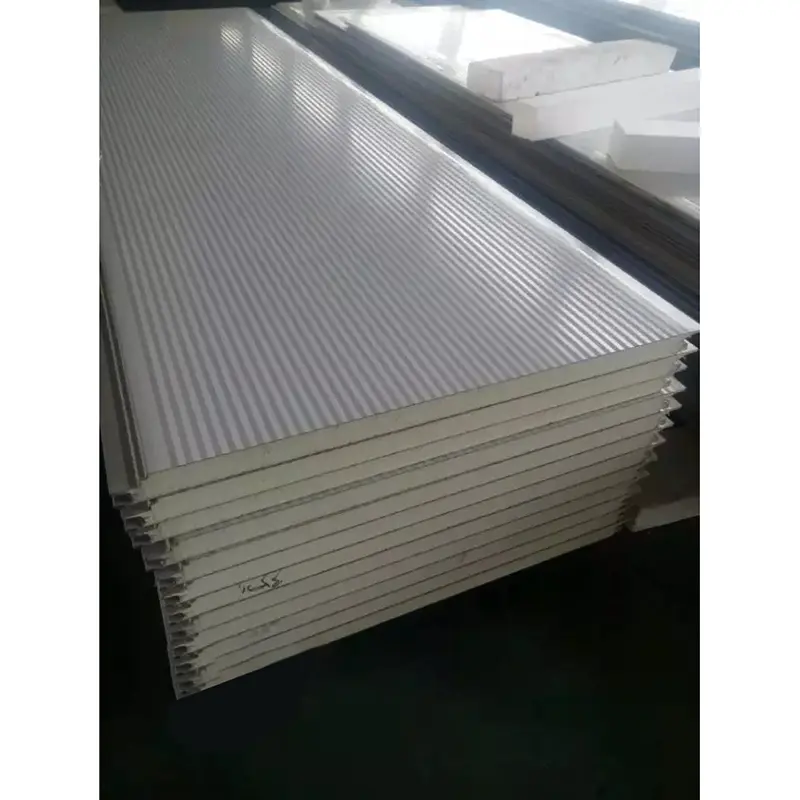

PU šerdies plokštės yra tinkamos projektams, kuriuose reikalinga maksimali šilumos izoliacija esant ribotam storiui, pavyzdžiui, šaldymo saugykloms, kontroliuojamiems sandėliams ir energiją taupantiems pastatams. Dėl B1 gaisro laipsnio jie yra priimtini daugeliu atvejų, tačiau turėtų būti patvirtintos vietinės priešgaisrinės taisyklės.
EPS šerdies plokštės yra ekonomiškas pasirinkimas pastatams, kuriems taikomi žemi priešgaisrinės saugos reikalavimai, pavyzdžiui, laikiniems statiniams, žemės ūkio pastatams, kai kuriems sandėliams. Jie užtikrina gerą izoliaciją už mažesnę kainą, tačiau jų B2 įvertinimas riboja naudojimą užimtose arba didelės rizikos zonose.
Akmens vata yra vienintelis nedegus variantas tarp trijų ir užtikrina didžiausią atsparumą ugniai. PU gali pasiekti B1, o EPS yra B2. Pastatams, kuriems taikomi griežti priešgaisriniai kodeksai, dažniausiai reikalinga akmens vata.
Taip, daugiasluoksnės plokštės gali būti naudojamos tiek sienoms, tiek stogams, tačiau stogo plokštėms gali prireikti papildomų savybių, tokių kaip tvirtesni profiliai, geresnė drenažo konstrukcija ir didesnis atsparumas vėjo pakėlimui. Patvirtinkite gamintoją, kad pasirinkta plokštė atitinka stogo apkrovos reikalavimus.
PU užtikrina geresnę šilumos izoliaciją storio vienetui ir didesnį sukibimo stiprumą, tačiau kainuoja daugiau. EPS yra lengvesnis ir pigesnis. Jei izoliacijos tikslus galima pasiekti naudojant storesnę EPS plokštę, tai gali būti ekonomiškesnis pasirinkimas. Priimant sprendimą turėtų būti atliekami šiluminiai skaičiavimai.
Atitinkami standartai yra JC/T 868 metalu dengtoms daugiasluoksnėms poliuretano plokštėms, JC/T 869 metalu dengtoms akmens vatos daugiasluoksnėms plokštėms ir JC/T 689 metalu dengtoms polistireno daugiasluoksnėms plokštėms. Projekto specifikacijos ir priėmimo kriterijai turėtų būti nurodyti šiuose dokumentuose.
