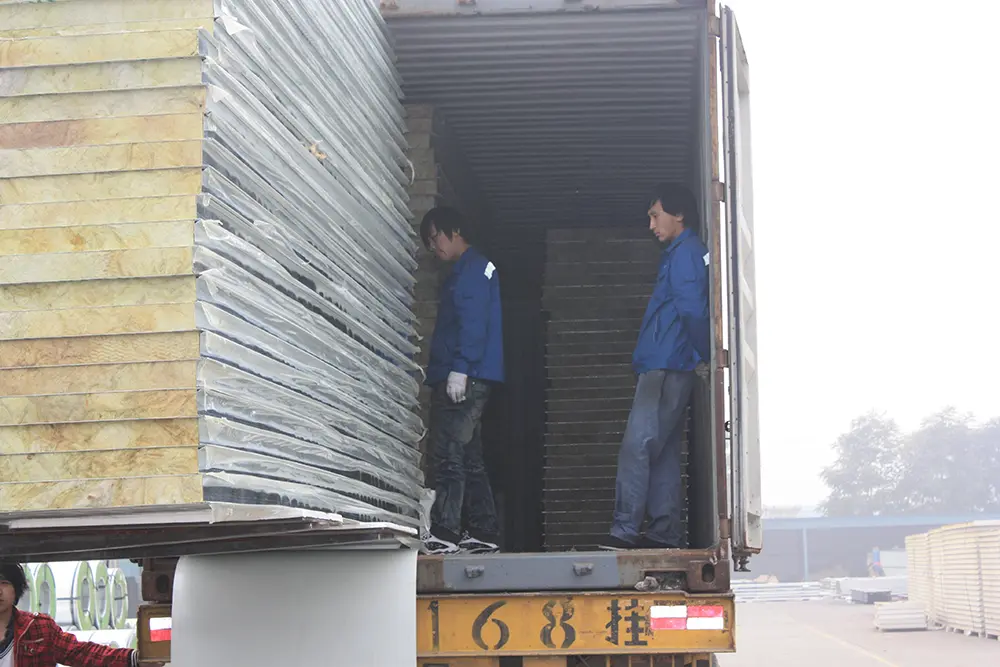

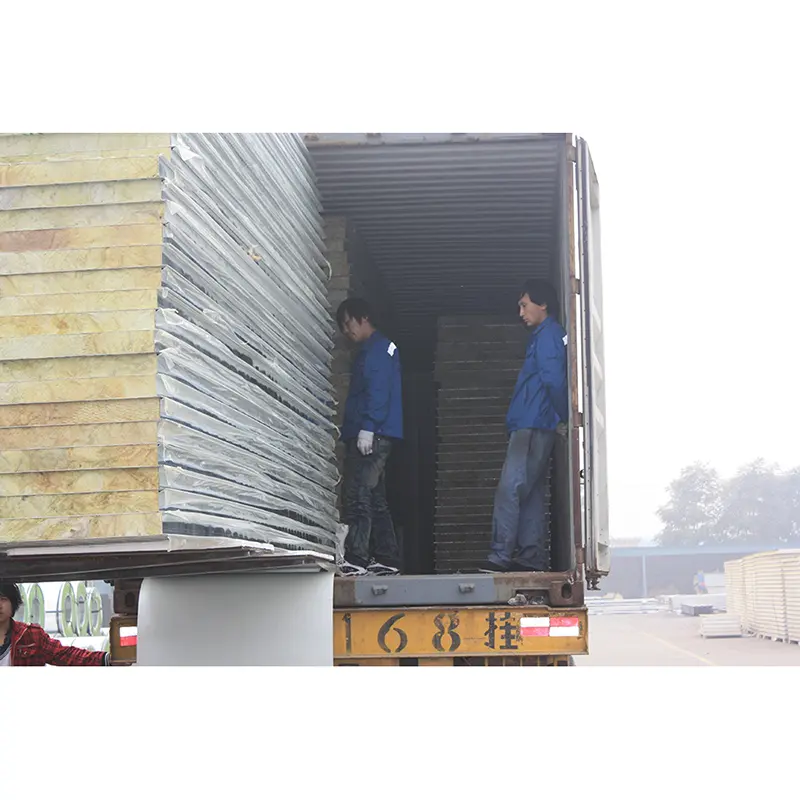

Akmens vatos kompozicinės plokštės

Akmens vatos kompozicinės plokštės yra surenkamos kompozicinės plokštės, sukurtos klijuojant sustiprintas apdailos medžiagas arba paviršiaus sluoksnius ant akmens vatos plokštės pagrindo. Pats substratas yra neorganinio pluošto produktas, pagamintas iš žaliavų, tokių kaip bazaltas, gabbras ir dolomitas, apdorotas lydant aukštoje temperatūroje (virš 1450°C) ir pluoštinant, pridedant rišiklių ir vandenį atstumiančių medžiagų.

Pagal standartą JGJ/T 350-2015 (Techninė šiluminės izoliacijos ir ugniai atsparių kompozitinių plokščių taikymo specifikacija) kompozitinės plokštės skirstomos į neorganines ir organines rūšis, o akmens vatos plokštės priskiriamos neorganinių medžiagų kategorijai. Pagal masę ploto vienetui jie skirstomi į I tipą (<20 kg/m²) ir II tipą (20–30 kg/m²).

Pagrindiniai produktų tipai

1. Sustiprinta vertikaliojo pluošto akmens vatos kompozitinė plokštė

Pagrindinė medžiaga susideda iš akmens vatos juostelių, kurių pluošto orientacija yra statmena lentos paviršiui. Paviršius sutvirtintas arba stiklo pluošto tinklelio-polimero skiedinio sluoksniu, arba poliuretano-cemento pagrindo sąsajos membrana. Pagrindiniai veiklos rodikliai pateikti toliau esančioje lentelėje.

Rekomenduojami gaminio matmenys yra ne didesnis kaip 1200 mm ilgis ir ne didesnis kaip 600 mm plotis. Leidžiamas storio nuokrypis yra +2 mm / -0 mm. Polimerinė danga ant pagrindinės medžiagos paviršiaus turi būti vienoda, be nepadengtų vietų.

2. Metalinė akmens vatos kompozicinė plokštė

Šis gaminys sudarytas iš cinkuoto plieno arba spalvotai dengto plieno dangos (0,4–0,8 mm storio) ir akmens vatos šerdies, sujungtos didelio stiprumo klijais. Palyginti su standartinėmis akmens vatos plokštėmis, jis pasižymi geresniu bendru standumu ir lenkimo apkrova. Metalinė danga taip pat padidina atsparumą oro sąlygoms ir atsparumą smūgiams.

3. Lengva akmens vatos kompozicinė plokštė su stiklo pluoštu

Šis gaminys turi lengvą stiklo pluošto dangą, pritvirtintą prie akmens vatos plokštės paviršiaus. Skirtas izoliuoti nepermatomų užuolaidinių sienų sistemose, jis tvirtinamas prie pagrindo sienos naudojant inkarus ir siūlių sandarinimo juostą. Jis pasižymi tokiais pranašumais kaip didelis statybos efektyvumas, santykinai maža medžiagų kaina ir paprastas montavimas.

Realaus pasaulio projekto patvirtinimas

1. Patvirtinimas nepermatomų užuolaidų sienų izoliacijos projektuose

BBMG Star-Brand® lengva stiklo pluoštu padengta akmens vatos kompozicinė plokštė buvo panaudota Tiandzino oro uosto ekonominėje zonoje „Tianbao Jiuru Pinzhu“ plėtros išorinės užuolaidinės sienos projekte. Daugiau nei 70 000 kvadratinių metrų ploto gaminys atitiko projekte keliamus atsparumo ugniai, šilumos izoliacijos, šilumos ekranavimo ir garso sugerties reikalavimus. To paties tipo kompozitinės akmens vatos plokštės taip pat buvo naudojamos fasado užuolaidų sienų izoliacijos sistemai komercinio pastato renovacijos projekte Tiandzino centre. Lyginamoji statybos procesų, sąnaudų ir grafikų analizė parodė, kad pagerėjo tiek statybos kokybė, tiek projekto nauda.

2. Patvirtinimas išorinėse sienų izoliacijos sistemose

Plono tinko išorinių sienų šiltinimo sistema, kurioje naudojamos akmens vatos kompozicinės plokštės, buvo pritaikyta tokiuose projektuose kaip Anqing Dechen Chenyunfu ir Xuzhou Grenlandijos greitųjų geležinkelių naujasis miestas. Sistemą sudaro akmens vatos kompozicinės plokštės, klijai, pagrindo skiedinys, inkarai ir šarmams atsparus stiklo pluošto tinklelis. Jo charakteristikos apima nedegumą, nuodingų dujų išmetimą veikiant ugnį, žemą šilumos laidumą ir atsparumą oro sąlygoms, taip pat garso izoliacijos ir sugerties galimybes.

3. Didelio našumo gamybos linijų patvirtinimas

Harbino technologijos instituto (Sudžou) tyrimų instituto sukurta visiškai automatizuota skaitmeninė akmens vatos kompozicinių plokščių gamybos linija, kurioje naudojama 3D armavimo ir kapsuliavimo technologija. Šis metodas sprendžia pramonės problemas, tokias kaip pluošto išskaidymas po pjovimo, sąsajos sujungimo problemos ir medžiagų suderinamumas tarp sluoksnių. Tai leidžia tiksliai valdyti vertikalų tempimo stiprumą (virš 100 kPa) ir dangos storį (išlaikomas 1–1,5 mm).

Pagrindinių specifikacijų apžvalga

Visi toliau išvardyti parametrai yra pagrįsti atitinkamais nacionaliniais arba pramonės standartais. Galima pritaikyti, kad atitiktų konkrečius projekto reikalavimus.

Techninės savybės ir privalumai

1. A klasės atsparumas ugniai.Plokštės yra A klasės nedegios pagal GB 8624. Veikdamos gaisrui jos neišskiria toksiškų dūmų, o tai padeda atitikti privalomus gaisrinės saugos reikalavimus daugiaaukščiams ir visuomeniniams pastatams.

2. Gamyklinio paruošimo ir montavimo efektyvumas. The panels are prefabricated in a controlled factory environment, reducing the need for on-site wet trades. Installation time can be shorter compared to traditional multi-layer insulation systems. Panel lengths can be customized, and the factory bonding process contributes to consistent quality.

3. Patobulintas mechaninis našumas.Kompozitinė struktūra pagerina atsparumą smūgiams ir atsparumą šlyčiai, palyginti su neapdengtomis akmens vatos plokštėmis. Sustiprintų vertikalaus pluošto tipų tempiamasis stipris statmenai paviršiui yra ne mažesnis kaip 0,10 MPa.

4. Šilumos izoliacijos našumas.Šilumos laidumo koeficientas yra 0,042–0,046 W/(m·K), todėl tinkamai sumontuotos plokštės užtikrina stabilią šilumos izoliaciją ir prisideda prie pastato energijos vartojimo efektyvumo.

5. Akustinis pasirodymas.Akmens vatos akytojo pluošto struktūra sugeria garsą, padeda sumažinti lauko ir patalpų triukšmo perdavimą.

Pasirinkimo ir montavimo svarstymai

Išorinių sienų plono sluoksnio tinkavimo sistemoms:Naudokite sustiprintas vertikaliojo pluošto akmens vatos kompozitines plokštes, kurių statmenai paviršiui tempiamasis stipris yra ne mažesnis kaip 0,10 MPa. Įsitikinkite, kad pasirinktas plokštės tipas yra suderinamas su nurodytais klijais ir pagrindo skiediniu.

Nepermatomų užuolaidų sienų izoliacijai:Galima naudoti lengvas stiklo pluošto plokštes. Patikrinkite, ar tvirtinimo sistema ir jungčių sandarinimo detalės suprojektuotos pagal projekto vėjo apkrovą ir judėjimo reikalavimus.

Stogams arba pramoniniam naudojimui:Metalinės akmens vatos kompozicinės plokštės suteikia papildomo tvirtumo ir atsparumo oro sąlygoms. Įsitikinkite, kad metalinė danga ir klijai yra tinkami numatomai eksploatavimo temperatūrai ir poveikio sąlygoms.

Projektams, kuriems taikomi griežti priešgaisrinės saugos reikalavimai:Visos čia išvardytos akmens vatos kompozicinės plokštės yra A klasės nedegios. Tačiau bendras sienų surinkimo atsparumas ugniai taip pat priklauso nuo montavimo detalių, tvirtinimo detalių ir jungties apdorojimo.

Taikymo scenarijai

1.Išorinės termoizoliacinės kompozicinės sistemos (ETICS) su plonasluoksniu tinkavimu pastatų fasadams.

2.Izoliaciniai sluoksniai nepermatomoms užuolaidinėms sienoms, pavyzdžiui, akmeninėms arba metalinėms užuolaidinėms sienoms.

3.Pramoninių įmonių ir visuomeninių pastatų stogų ir sienų termoizoliaciniai apvalkalai.

4.Pastatų energijos vartojimo efektyvumo projektai, kuriems reikalingas priešgaisrinės saugos ir statybos efektyvumo derinys.

Dažnai užduodami klausimai

1. Kuo skiriasi akmens vatos kompozicinės plokštės nuo standartinių akmens vatos plokščių?

Standartinės akmens vatos plokštės paprastai tiekiamos be gamykloje padengto apdailos sluoksnio, todėl jas gali reikėti papildomai sutvirtinti vietoje. Akmens vatos kompozicinės plokštės yra surenkamos iš apdailos medžiagos (pavyzdžiui, polimero skiedinio, stiklo pluošto tinklelio arba metalo lakšto), jau suklijuota prie akmens vatos šerdies. Tai pagerina valdymą, matmenų stabilumą ir mechaninį stiprumą bei gali supaprastinti montavimą.

2. Kokio tipo akmens vatos kompozicinė plokštė tinka plonasluoksnei išorinių sienų šiltinimo sistemai?

Plono sluoksnio tinkavimo sistemoms paprastai rekomenduojama sustiprinta vertikaliojo pluošto akmens vatos kompozicinė plokštė. Jo statmenai paviršiui tempiamasis stipris turi būti ne mažesnis kaip 0,10 MPa, o tankis – ne mažesnis kaip 140 kg/m³. Visada patikrinkite suderinamumą su nurodytais klijais ir pagrindo skiediniu.

3. Ar akmens vatos kompozicinės plokštės yra nedegios?

Taip, akmens vatos šerdis yra neorganinė medžiaga, o plokštės pagal GB 8624 priskiriamos A klasės nedegioms rūšims. Tačiau visos sienos konstrukcijos atsparumas ugniai taip pat priklauso nuo apdailos medžiagos, klijų, tvirtinimo detalių ir montavimo detalių.

4. Ar galima pritaikyti skydo matmenis?

Taip, plokštės matmenys dažnai gali būti pritaikyti pagal projekto reikalavimus. Standartinės rekomendacijos yra didžiausias 1200 mm ilgis ir 600 mm plotis sustiprintoms vertikalios pluošto plokštėms. Metalinės ir lengvos stiklo pluošto plokštės gali turėti skirtingus dydžius. Susisiekite su mūsų technine komanda ir nurodykite konkrečius matmenis.

5. Kokie standartai taikomi kompozitinėms akmens vatos plokštėms?

Pagrindiniai standartai apima GB/T 25975-2010 akmens vatos gaminiams, naudojamiems išorinei šilumos izoliacijai, ir JGJ/T 350-2015 šilumos izoliacijos ir ugniai atsparių kompozitinių plokščių taikymui. Nurodyti bandymo metodai apima GB/T 5480 tankio ir rūgštingumo koeficientui, GB/T 8811 matmenų stabilumui, GB/T 30804 tempimui ir GB 8624 degimo charakteristikoms.

6. Kaip akmens vatos kompozicinės plokštės turi būti laikomos ir tvarkomos vietoje?

Plokštės turi būti laikomos lygiai sausoje, uždengtoje vietoje, apsaugotoje nuo tiesioginių saulės spindulių ir drėgmės. Venkite krauti per aukštai, kad išvengtumėte deformacijos. Tvarkydami naudokite tinkamą kėlimo įrangą ir nevilkite arba nenumeskite plokščių. Laikykitės gamintojo pateiktų montavimo nurodymų dėl pjovimo, tvirtinimo ir sąnarių apdorojimo.
