Sumuštinių poliuretano plokštės

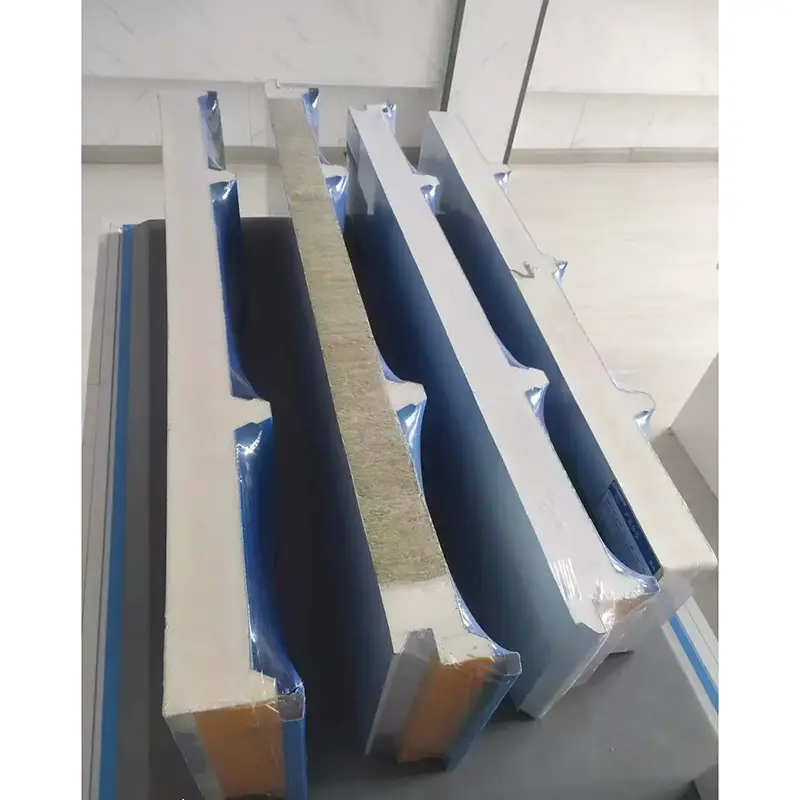

Sumuštinių poliuretano plokštės yra sudėtinės plokštės, gaminamos nepertraukiamu procesu. Plokštę sudaro standi poliuretano putų šerdis, sujungta tarp dviejų metalinių dangų. Apdailos medžiagos yra spalvotai padengtas plienas, cinkuotas plienas, Al-Zn dengtas plienas arba nerūdijantis plienas. Suformavus metalo lakštus, tarp jų įpurškiama poliuretano putplastis. Aukštos temperatūros putojimas ir kietėjimas sukuria tvirtą ryšį tarp šerdies ir dangų. Gamyba vyksta visiškai kompiuteriu valdomomis ištisinėmis linijomis, kurios padeda išlaikyti vienodą šerdies tankį ir nuoseklų sukibimą.

Spalvotos plieninės dangos storis paprastai svyruoja nuo 0,4 mm iki 0,8 mm. Galimos paviršiaus dangos yra poliesteris (PE) ir PVDF fluorangliavandenis. Standžios poliuretano šerdies tankis yra nuo 30 kg/m³ iki 80 kg/m³, o uždarų ląstelių kiekis viršija 95–97%. Šerdyje yra daug nepriklausomų sandarių elementų, kurie riboja oro judėjimą ir sumažina konvekcinį šilumos perdavimą. Šerdies šilumos laidumas svyruoja nuo 0,017 W/(m·K) iki 0,024 W/(m·K). Pagal tuos pačius energijos taupymo reikalavimus 20 mm storio poliuretano daugiasluoksnė plokštė užtikrina šilumos izoliaciją, panašią į 50 mm storio polistirolo plokštę.

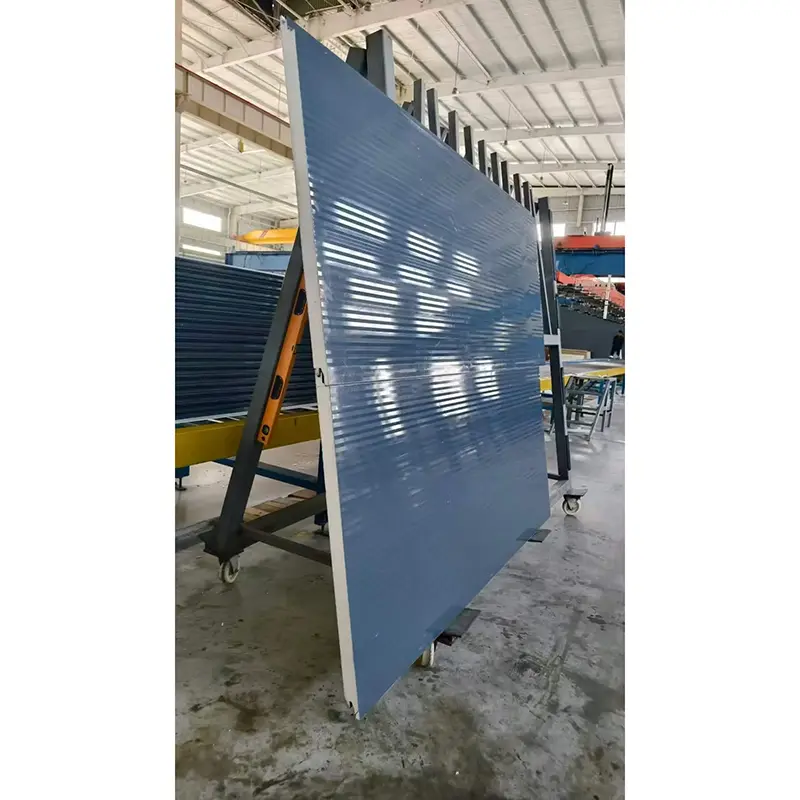

Standartinis efektyvus skydo plotis yra 1000 mm. Įprasti storiai yra 50 mm, 75 mm, 100 mm, 150 mm ir 200 mm, galimas pritaikymas. Plokštės profiliai apima plokščius, mikro briaunuotus, vandens bangų ir trikampius modelius, leidžiančius architektams suderinti skirtingus fasado dizaino reikalavimus.

Techninės specifikacijos

Veiklos duomenys ir patikrinimas

1. Šilumos izoliacijos našumas

Sumuštinių poliuretano plokštės pasižymi žemomis šilumos laidumo vertėmis, palyginti su daugeliu kitų izoliacinių medžiagų. Naujos kartos žemo laidumo poliuretano sistemos gali pasiekti šilumos laidumo vertes nuo 0,017 W/(m·K) iki 0,019 W/(m·K), o tai yra apie 20 % geriau nei naudojant tradicines poliuretano kompozicijas. Tam tikram pastato plotui ir plokštės storiui naudojant mažo laidumo plokštes, metinis energijos suvartojimas gali sumažėti maždaug 13,6 %. Xinjiang Gangzhisheng pagamintų poliuretano sumuštinių plokščių išmatuotas šilumos laidumas yra net 0,024 W/(m·K). Šios plokštės buvo naudojamos daugiau nei šimte projektų, įskaitant Korla Guoxin elektrinę ir Xinjiang Tianshan aliuminio.

2. Ugniai atsparumas

Šių daugiasluoksnių poliuretano plokščių degimo charakteristikos atitinka B1 klasės antipireno standartą, o deguonies indeksas yra 30% arba didesnis. Poliuretanas yra termoreaktyvi medžiaga. Veikiamas ugnies paviršius sudaro karbonizuotą sluoksnį ir nesitirpsta ir nesukuria degančių lašelių, o tai padeda sulėtinti liepsnos plitimą. Beveik 30 000 m² ploto „Shanxi Xinhui Food“ šaldymo saugyklos projekte naudojamos daugiasluoksnės poliuretano plokštės su BASF Elastopir® SBI B1 šerdies medžiaga. Ši medžiaga pasižymi dideliu antipirenu ir atitinka gaisrinės saugos reikalavimus, keliamus didelės apimties šaldymo patalpoms.

3. Ryšio stiprumas ir lankstumas

Sukibimo stipris tarp dengtų lakštų ir poliuretano šerdies yra ne mažesnis kaip 0,09 MPa. Lenkimo apkrova yra ne mažesnė kaip 0,5 kN/m², kai įlinkis yra L₀/200. Nepertraukiamas gamybos procesas padeda užtikrinti saugų sukibimą, o tai sumažina delaminacijos ar pūslių susidarymo riziką ilgalaikio naudojimo metu.

4. Atsparumas vandeniui ir matmenų stabilumas

Kietų poliuretano putų uždarų porų kiekis viršija 95 % ir gali siekti 100 % savaime nusilupusiose vietose. Tai lemia labai mažą vandens sugėrimą ir padeda išvengti lietaus vandens ir kondensato prasiskverbimo į plokštę. Medžiagos matmenų stabilumas yra mažesnis nei 1%, kai temperatūra svyruoja ±30 °C, todėl sumažėja įtrūkimų dėl šiluminio plėtimosi ar susitraukimo rizika. Tinka aplinkoje, kurioje darbo temperatūra nuo -170°C iki +100°C.

5. Šaltosios grandinės projekto patvirtinimas

2025 m. „Shanxi Xinhui Food“ projektas tapo pirmuoju Kinijoje, kuris šaldymo patalpoje naudojo žemo šilumos laidumo daugiasluoksnes poliuretano plokštes. Projektas buvo BASF ir Master Cold Chain bendradarbiavimas. Jame yra daugiau nei 50 atskirų erdvių, tokių kaip 22,7 metrų pilnai automatizuotas aukštas sandėlis, greitojo užšaldymo ir standartinės šaldymo kameros bei perdirbimo dirbtuvės. Buvo panaudota beveik 30 000 m² plokščių, kurių apdailos variantai buvo vienpusis nerūdijantis plienas, dvipusis nerūdijantis plienas ir dvipusis spalvotai padengtas plienas. Šis projektas suteikia praktinį poliuretano daugiasluoksnių plokščių šilumos izoliacijos ir priešgaisrinės saugos efektyvumo patvirtinimą itin žemos temperatūros šaltosios grandinės aplinkoje.

Montavimo ir gamybos pastabos

• Kėlimo įrangą naudokite su minkštais stropais, kad išvengtumėte metalinių dangų įlenkimų tvarkant.
• Pjaukite plokštes smulkių dantukų pjūklu arba tam skirtu plokščių pjovimo įrankiu ir nuvalykite nupjautus kraštus, kad pašalintumėte putplasčio šiukšles.
• Užsandarinkite plokščių jungtis suderinamu sandarikliu arba tarpikliais, kad išlaikytumėte sandarumą orui ir vandeniui.
• Laikykite plokštes patalpose arba po dangčiu, pakeltą nuo žemės, ir prieš montuodami laikykite jas sausas.
• Sandėliuodami šaltai, įsitikinkite, kad visos jungtys ir angos yra sandarios, kad nesusidarytų šilumos tilteliai ir nepatektų drėgmė.

Dažnai užduodami klausimai

Kuo skiriasi PU ir PIR šerdys poliuretano daugiasluoksnėse plokštėse?

Tiek PU (poliuretanas), tiek PIR (poliizocianuratas) yra standžios putplasčio šerdys. PIR turi modifikuotą cheminę struktūrą, kuri užtikrina geresnes ugnies savybes ir didesnį atsparumą temperatūrai, palyginti su standartiniu PU. Tais atvejais, kai taikomi griežtesni priešgaisrinės saugos reikalavimai, dažnai rekomenduojamos PIR šerdys.

Ar poliuretano daugiasluoksnės plokštės gali būti naudojamos daugiaaukščių pastatų išorinėms sienoms?

B1 ugniai atsparios poliuretano plokštės gali būti naudojamos daugelyje pastatų tipų, tačiau pirmiausia reikia patikrinti vietinius statybos kodeksus ir priešgaisrinius reglamentus. Daugiaaukščiams pastatams ar teritorijoms, kurioms taikomi specifiniai priešgaisrinės saugos reikalavimai, būtinas konkretus projekto įvertinimas.

Kaip pasirinkti tinkamą plokštės storį šaldymo kameros projektui?

Plokštės storis priklauso nuo reikiamos vidinės temperatūros, aplinkos sąlygų ir energijos vartojimo efektyvumo tikslų. Konkrečiam projektui turėtų būti atliktas šiluminis skaičiavimas. Įprastas šaldymo sandėliavimo storis svyruoja nuo 100 mm iki 200 mm.

Kokios priežiūros reikia poliuretano daugiasluoksnėms plokštėms?

Rekomenduojama reguliariai atlikti vizualinę apžiūrą, siekiant patikrinti, ar nepažeistas paviršius, ar nėra sandariklio gedimo ar tvirtinimo elementų korozijos. Nedidelius įbrėžimus ant dengtų plieninių paviršių reikia pataisyti suderinamais dažais, kad būtų išvengta korozijos. Drenažo takus laikykite švarius, kad nesikauptų vanduo.

Kokybės užtikrinimas ir patikra

Atvežamos žaliavos tikrinamos kiekvienai partijai, įskaitant metalo dangos storį, dangos tipą ir poliuretano žaliavos kokybę. Gamybos metu yra stebimas šerdies tankis, plokštės storis ir sukibimo stiprumas. Prieš išsiunčiant gatavų plokščių matmenų tikslumas, paviršiaus kokybė ir pakuotė patikrinama. Gamyklinės patikros ataskaitos pagal GB/T 23932-2009 yra prieinamos, o trečiosios šalies tipo bandymų ataskaitos gali būti pateiktos projekto prašymu.

Aplinka ir tvarumas

Kai kurios poliuretano daugiasluoksnės plokštės yra su biomasės subalansuotomis žaliavomis. Pavyzdžiui, BASF ir „Master“ bendradarbiavo kurdami „Biomass Balance“ (BMB) poliuretano daugiasluoksnes plokštes, kurios gavo ISCC PLUS sertifikatą. Šis metodas padeda sumažinti plokščių gamybos proceso anglies pėdsaką, išlaikant tą patį gaminio našumą. Plokštės taip pat gali būti suprojektuotos taip, kad jas būtų galima išardyti ir perdirbti pasibaigus jų eksploatavimo laikui, atsižvelgiant į apdailos ir pagrindo medžiagų derinį.
